Премиум-линия — DCG15-20-N + DCG20-25-N

Топ линейки: IP67 (плата залита компаундом), LCD-дисплей статуса, авиа-разъём питания, класс изоляции F. Гидравлика идентична серии N, защита электроники — на порядок выше.

Сравнить пару Кривые H-Q Что даёт DCG
Пара премиум · 2 модели

Технические характеристики бок о бок

Таблицы одинаковой высоты — каждая строка выровнена по одному параметру.

DCG15-20-N · G3/4″ · компакт

DCG15-20-N

Премиум 3/4″ · IP67 · +2 м напора vs DC15-18-N · 2 года
Резьба
G3/4″ (25 мм)
Напор (скорости 1 / 2 / 3)
14 / 17 / 20 м
Расход (скорости 1 / 2 / 3)
25 / 30 / 35 л/мин
Мощность (скорости 1 / 2 / 3)
50 / 70 / 96 Вт
Материал корпуса
Чугун
Прибавка давления (вход 0 бар)
+1,6 – 2,1 бар
Прибавка давления (вход 1 бар)
+1,8 – 2,3 бар
Прочность корпуса (испыт.)
до 12 бар
Защита корпуса
IP67 (компаунд)
Класс изоляции
F
LCD-дисплей
Да
Авиа-разъём питания
Да
Съёмная сервисная панель
Да
Габариты Д×Ш×В
160 × 82 × 112 мм
Вес нетто
2,0 кг
Крепёж
Ø8,5 · шаг 85 мм
Гарантия
2 года
DCG20-25-N · G1″ · мощный

DCG20-25-N

Премиум ТОП 1″ · IP67 + мощь DC20-25-N · 2 года
Резьба
G1″ (32 мм)
Напор (скорости 1 / 2 / 3)
15 / 20 / 25 м
Расход (скорости 1 / 2 / 3)
30 / 35 / 45 л/мин
Мощность (скорости 1 / 2 / 3)
85 / 100 / 120 Вт
Материал корпуса
Чугун
Прибавка давления (вход 0 бар)
+2,1 – 2,6 бар
Прибавка давления (вход 1 бар)
+2,3 – 2,8 бар
Прочность корпуса (испыт.)
до 12 бар
Защита корпуса
IP67 (компаунд)
Класс изоляции
F
LCD-дисплей
Да
Авиа-разъём питания
Да
Съёмная сервисная панель
Да
Габариты Д×Ш×В
160 × 82 × 112 мм
Вес нетто
2,2 кг
Крепёж
Ø8,5 · шаг 85 мм
Гарантия
2 года

Что даёт переход с DCG15-20-N на DCG20-25-N

Напор (макс)
+5 м
20 → 25 м · +25%
Расход (макс)
+10 л/мин
35 → 45 л/мин · +29%
Мощность (макс)
+24 Вт
96 → 120 Вт
Точки разбора
2 → 3
одновременно
Особенности DCG

Что общего у обеих премиум-моделей

6 премиум-функций, которых нет ни в базовой, ни во флагманской, ни в латунной линии.

01

IP67 · плата залита компаундом

Электроника защищена от пыли и влаги. Работает в кессоне, приямке, влажном помещении.

02

LCD-дисплей

На панели видно активный режим, скорость и напор в реальном времени. Мастер видит статус с 2-3 м.

03

Авиа-разъём питания

Быстросъёмный вместо кабеля. Замена в контуре — отсоединил разъём и открутил американки.

04

Съёмная сервисная панель

Передняя панель управления снимается — доступ к плате и разъёмам без демонтажа насоса.

05

Класс изоляции F

Выше стандартного H — обмотки выдерживают температуру на 25°C больше. Дольше живёт при постоянной нагрузке.

06

+2 м напора у DCG15-20 vs DC15-18

DCG15-20-N выдаёт 20 м на 3 скорости (у DC15-18-N — 18 м). Помогает на верхних этажах.

Кривые H-Q · единая шкала

Наглядное сравнение производительности

Обе диаграммы в одинаковых осях: Q до 50 л/мин, H до 30 м. Кривая DCG20-25-N выше и правее — насос перекачивает больше на большую высоту.

DCG15-20-N

Компакт G3/4″ · IP67
01020304050 Q, л/мин 051015202530 H, м 010203040 EM, % EM КПД 32% BEP Q=23 л/мин · H=11 м ━ Скорость 3 (макс) ━ Скорость 2 ━ Скорость 1 ━ EM · КПД (%) ━ P₁ · мощность 0.000.030.060.090.120.15 P₁, kW P₁
Макс на 3 скорости: H=20 м · Q=35 л/мин · P₁=96 Вт. КПД пик ~32% в точке BEP (Q=23 л/мин · H=11 м).

DCG20-25-N

Мощный G1″ · IP67
01020304050 Q, л/мин 051015202530 H, м 010203040 EM, % EM КПД 38% BEP Q=30 л/мин · H=14 м ━ Скорость 3 (макс) ━ Скорость 2 ━ Скорость 1 ━ EM · КПД (%) ━ P₁ · мощность 0.000.030.060.090.120.15 P₁, kW P₁
Макс на 3 скорости: H=25 м · Q=45 л/мин · P₁=120 Вт. КПД пик ~38% в точке BEP (Q=30 л/мин · H=14 м).

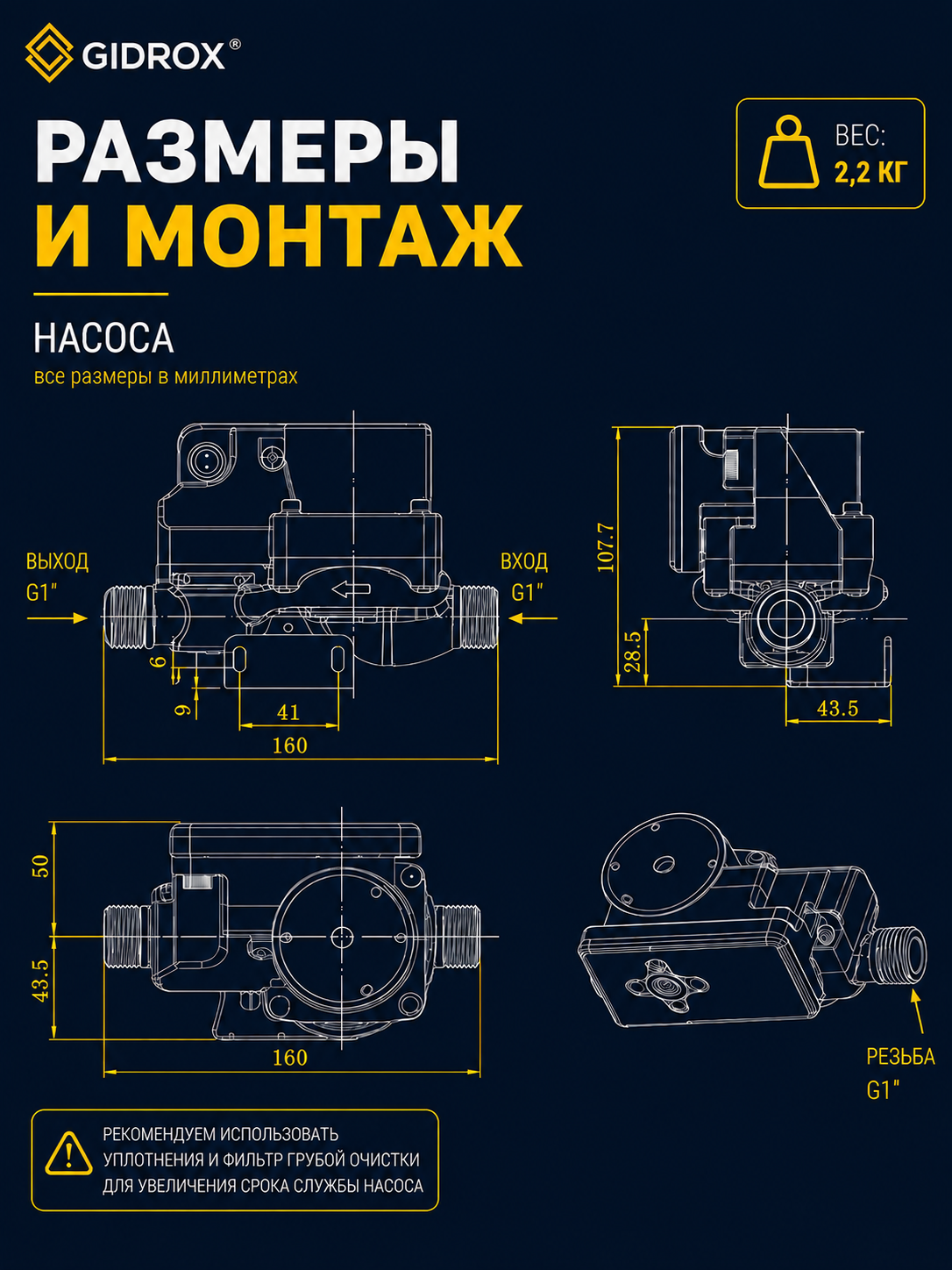

Габариты и монтаж

Заводской чертёж DCG-серии

Обе модели DCG делят общий корпус — отличаются только резьбой (DCG15-20-N — G3/4″, DCG20-25-N — G1″). На схеме видны LCD-панель управления и авиа-разъём питания.

Заводская схема DCG-серии · IP67 · LCD · авиа-разъём
Фото товара

Как выглядит насос

Общий вид, LCD-панель, авиа-разъём, комплект поставки. Клик по миниатюре — меняет главное фото; клик по главному — открывает во весь экран.

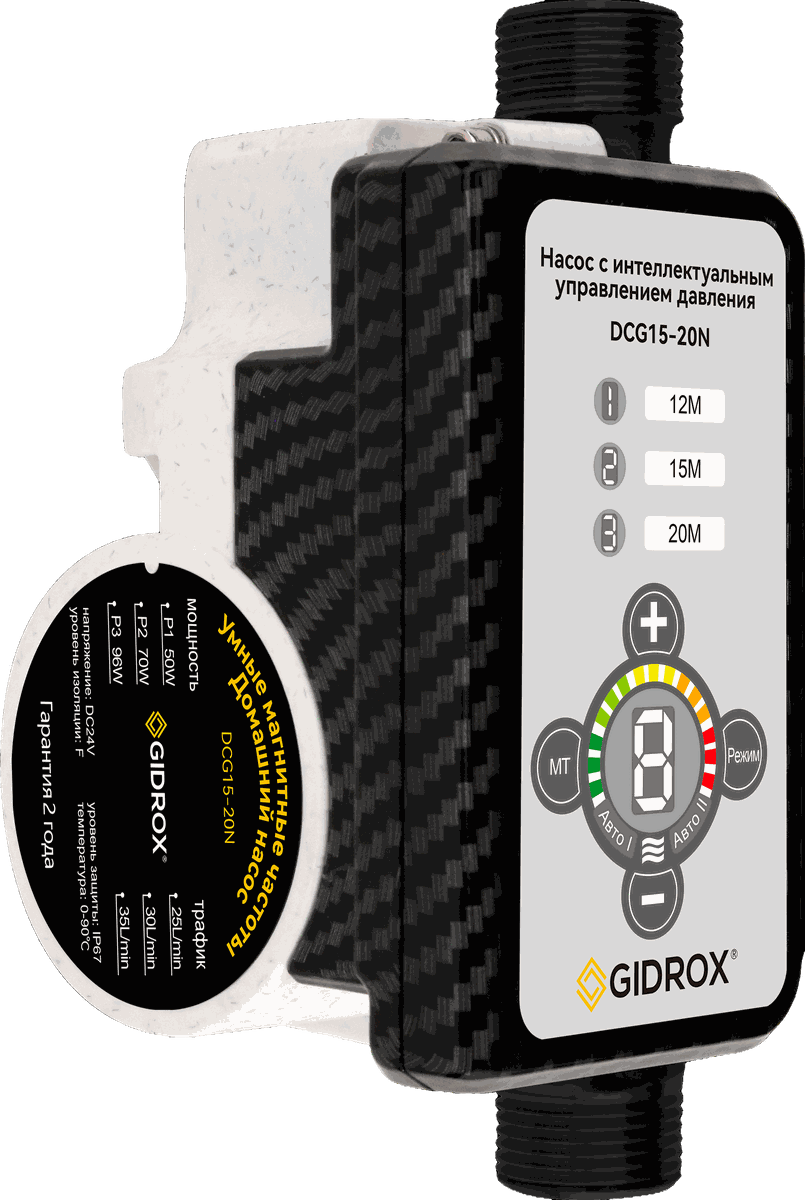

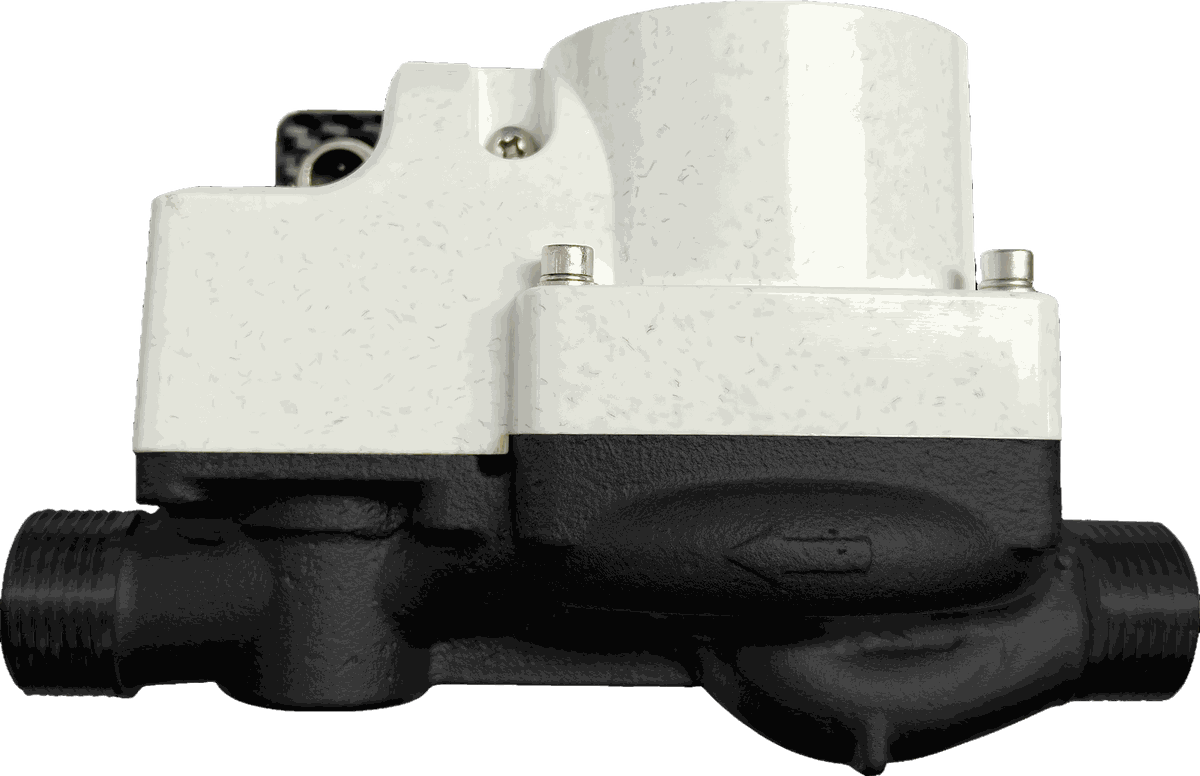

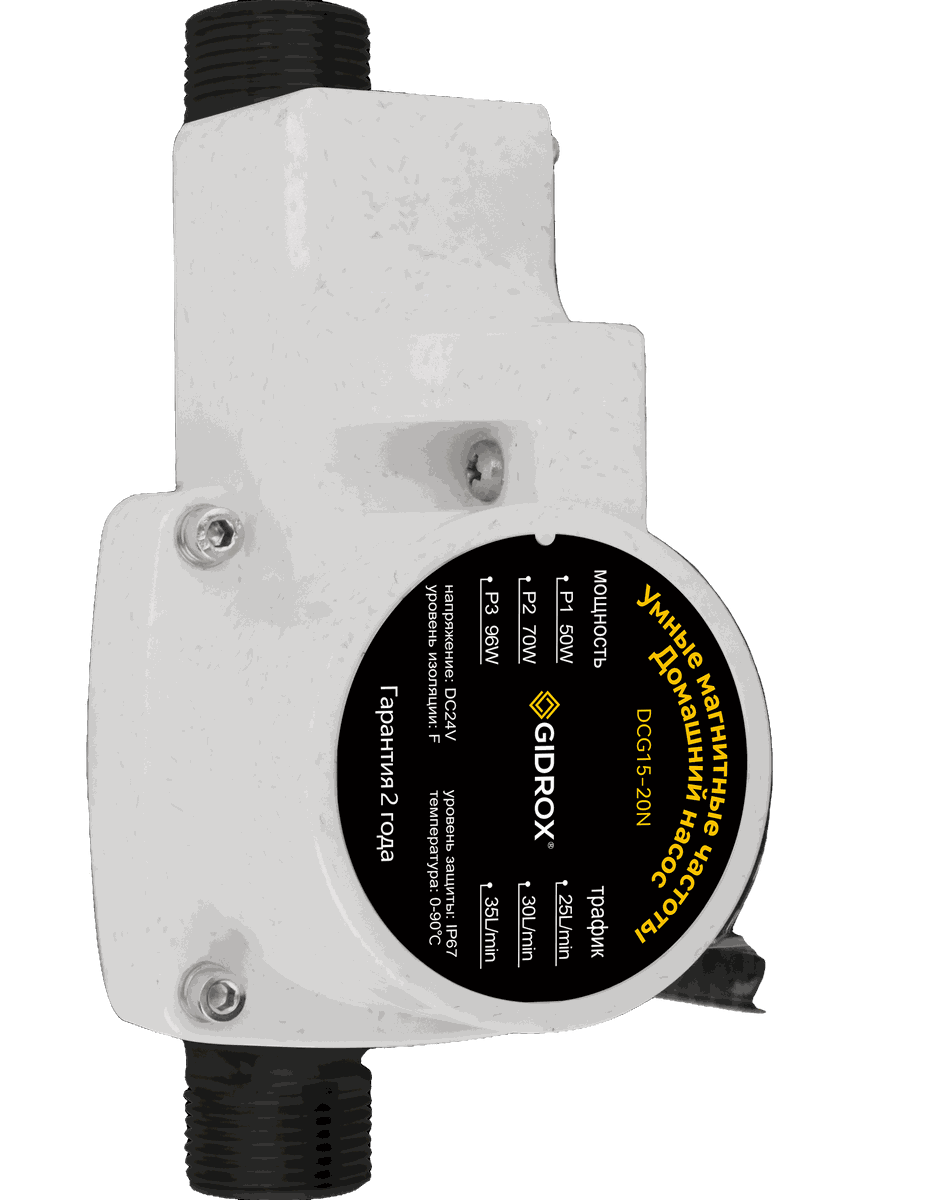

DCG15-20-N · Компакт G3/4″

DCG15-20N

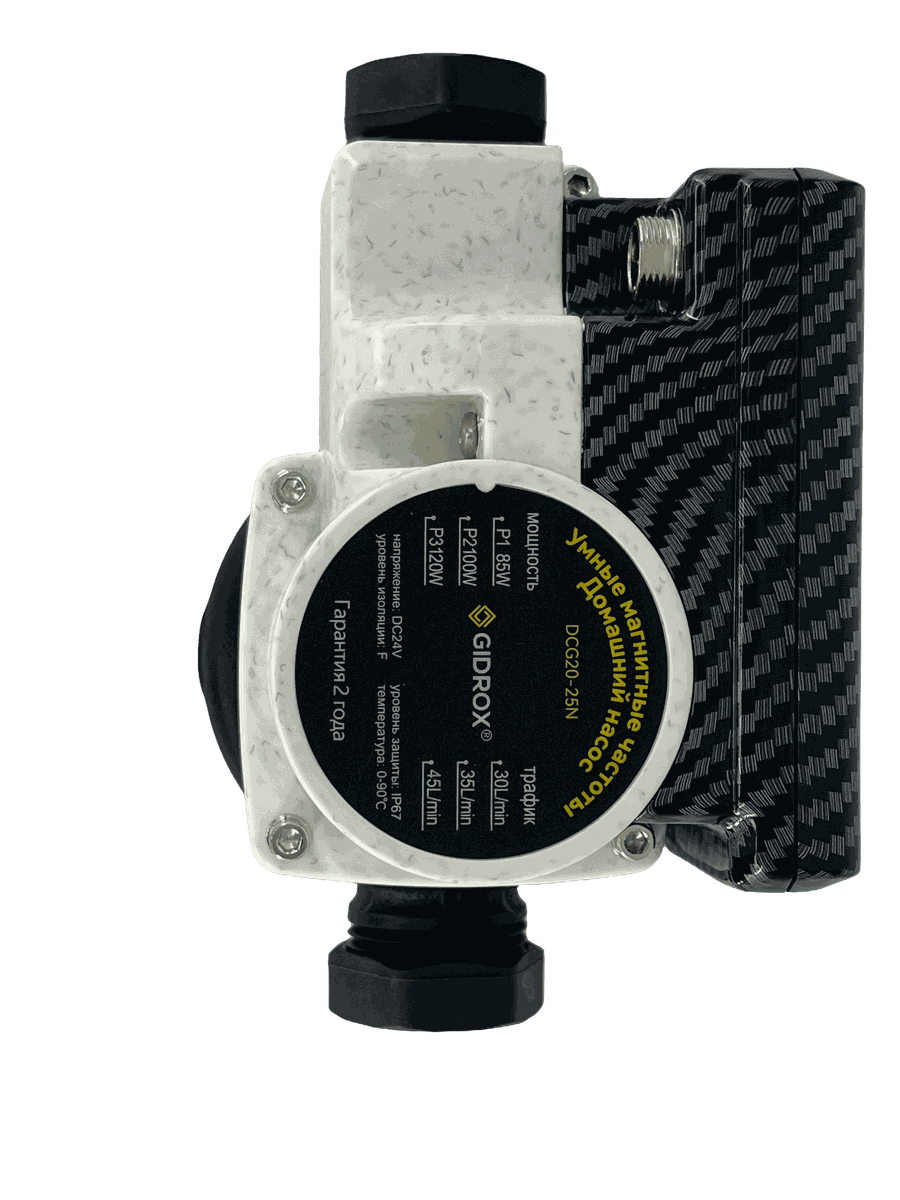

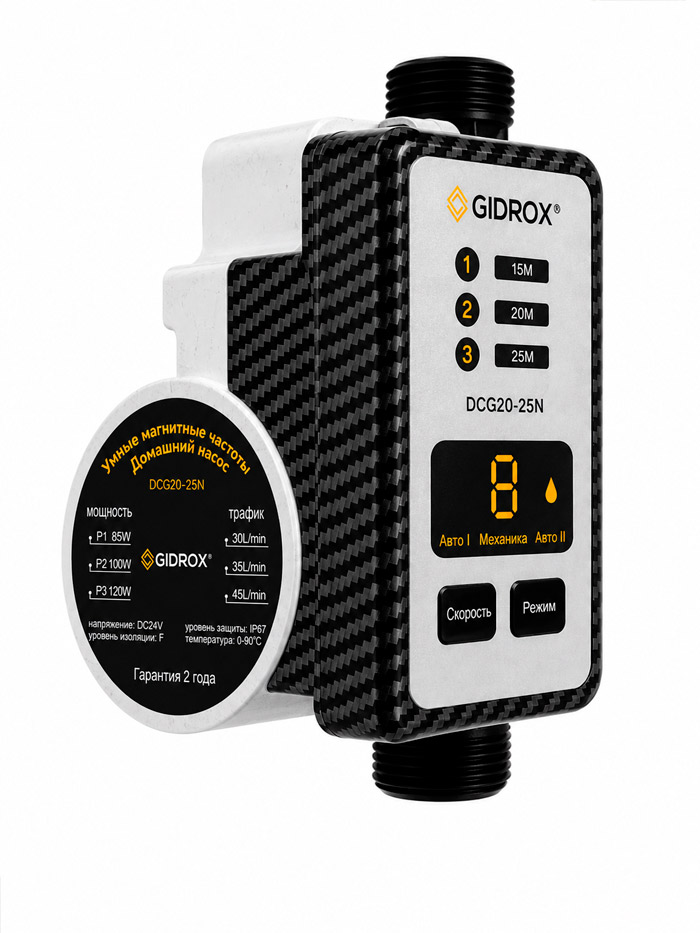

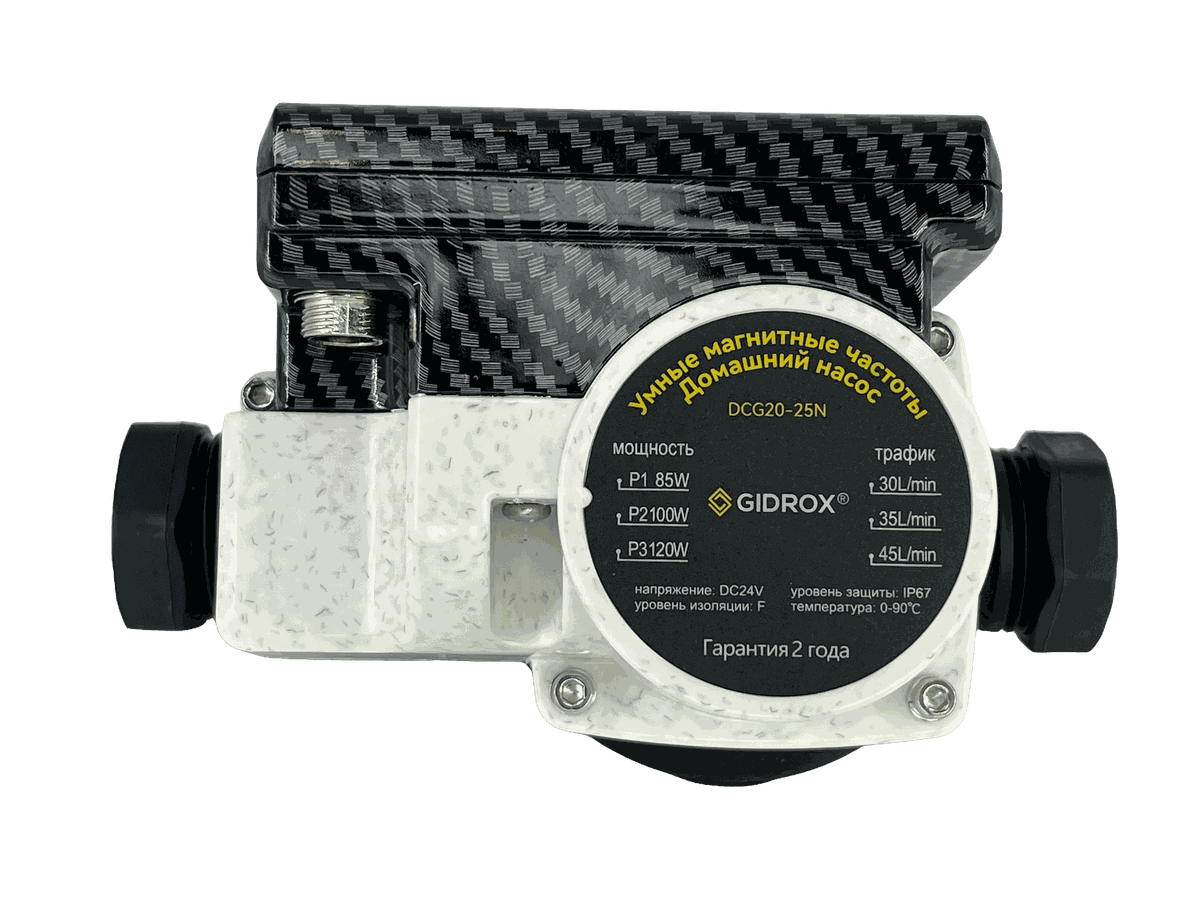

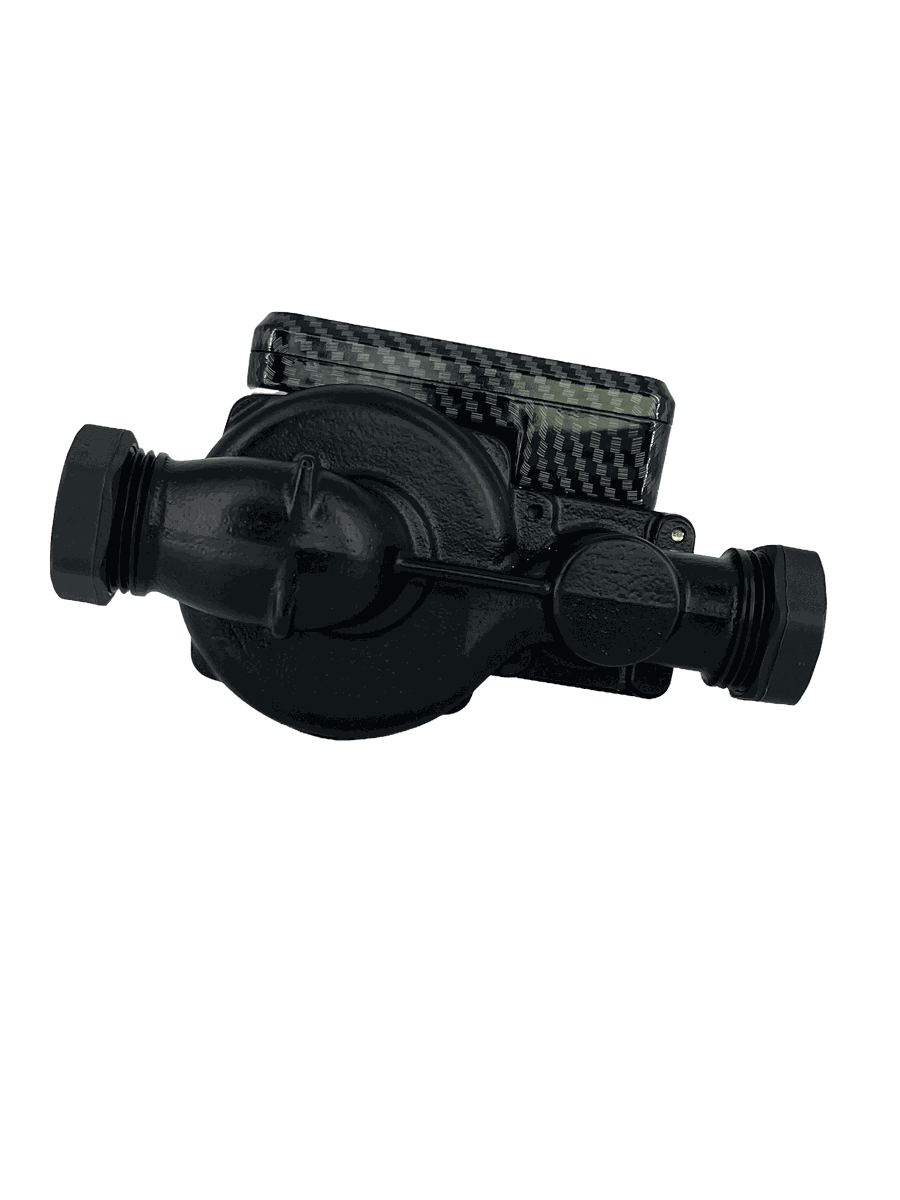

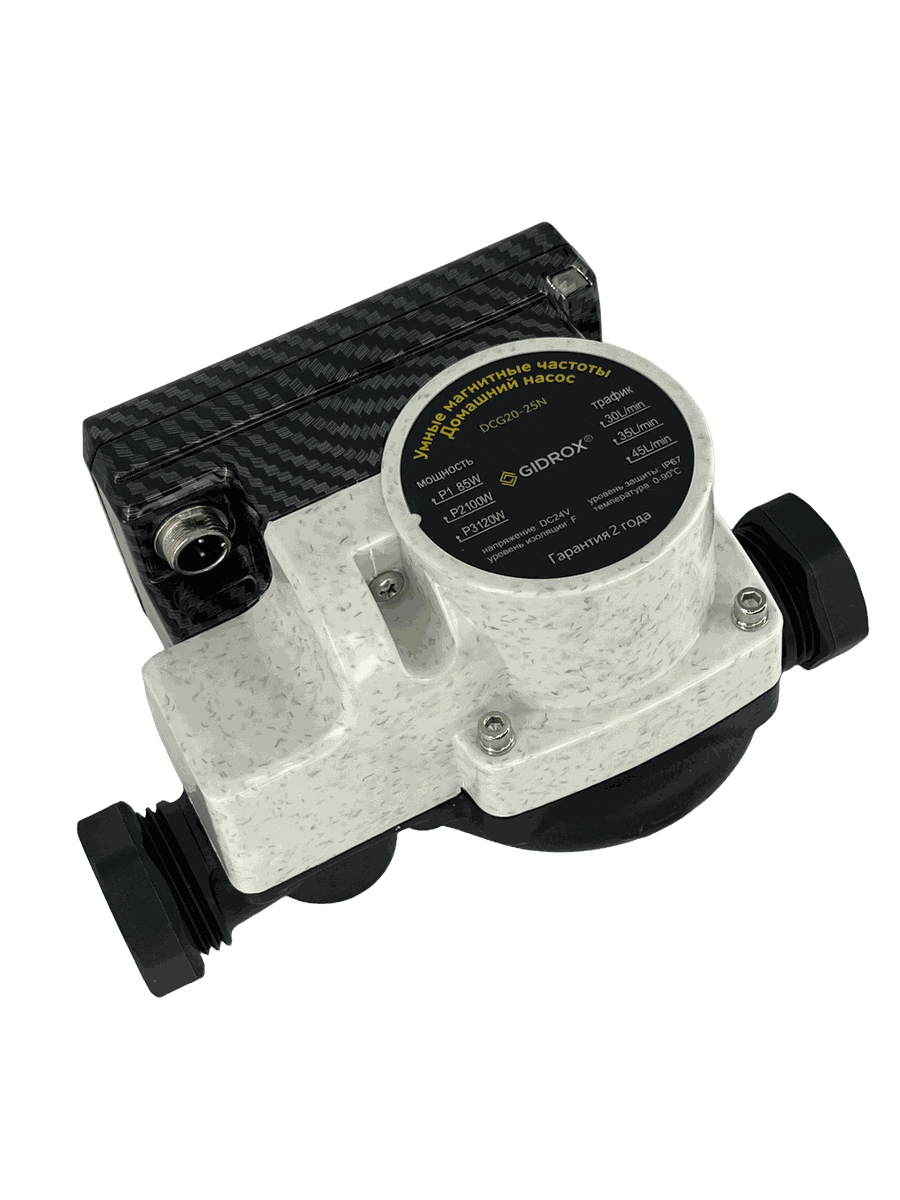

DCG20-25-N · Мощный G1″

DCG20-25N
Выбор модели

Когда нужен DCG вместо обычного N

Переплата за DCG окупается на объектах, где стандартная электроника быстро выходит из строя от влаги.

DCG15-20-N · G3/4″Компактный премиум

  • Влажный подвал / приямок / кессон
  • Верхние этажи с недостатком напора (+2 м vs N)
  • Дача с сезонной эксплуатацией — не боится сырости
  • Ремонт / стройплощадка — работает в пыли
  • Сервис-компания — авиа-разъём ускоряет замену

DCG20-25-N · G1″Мощный премиум

  • Коммерческий объект: гостиница, автомойка, кафе
  • Скважина через ГА в кессоне
  • Дом с бассейном / хамамом / джакузи
  • Коттедж «под ключ» с высоким чеком
  • Объекты где важен «читаемый статус» на LCD
  • Профессиональный монтаж на аудит
Другие классы

Все 4 пары в линейке GIDROX

01
Базовые
DC15-15 + DC20-20
02
Флагманы N
DC15-18-N + DC20-25-N
03
Латунь BN
DC15-18-BN + DC20-25-BN
04
Премиум DCG
DCG15-20-N + DCG20-25-N (вы здесь)
