Латунная линия — DC15-18-BN + DC20-25-BN

Пара с латунным корпусом — не ржавеет, стойкая к жёсткой воде и хлору. Компакт DC15-18-BN (G3/4″) и мощный DC20-25-BN (G1″). Гидравлика идентична серии N — а корпус живёт вдвое дольше.

Сравнить пару Кривые H-Q Какой купить?

Пара латунных · 2 модели

Технические характеристики бок о бок

Таблицы одинаковой высоты — каждая строка выровнена по одному параметру.

DC15-18-BN · G3/4″ · компакт

DC15-18-BN

Латунная 3/4″ · антикоррозия · 2 года гарантии

Резьба: G3/4″ (25 мм)
Напор (скорости 1 / 2 / 3): 14 / 16 / 18 м
Расход (скорости 1 / 2 / 3): 25 / 30 / 35 л/мин
Мощность (скорости 1 / 2 / 3): 50 / 70 / 90 Вт
Материал корпуса: Латунь
Питание: DC 24В · адаптер в комплекте
Класс защиты / изоляции: IP54 / H
Прибавка давления (вход 0 бар): +1,3 – 1,8 бар
Прибавка давления (вход 1 бар): +1,5 – 2,0 бар
Прочность корпуса (испыт.): до 12 бар
Температура воды: 0 – 90 °C
Уровень шума (скорость 1): ≈ 35 дБ
Габариты Д×Ш×В: 160 × 82 × 112 мм
Вес нетто: 1,9 кг
Крепёж: Ø8,5 · шаг 85 мм
Гарантия: 2 года

DC20-25-BN · G1″ · мощный

DC20-25-BN

Латунная 1″ · антикоррозия · 2 года гарантии

Резьба: G1″ (32 мм)
Напор (скорости 1 / 2 / 3): 15 / 20 / 25 м
Расход (скорости 1 / 2 / 3): 30 / 35 / 45 л/мин
Мощность (скорости 1 / 2 / 3): 85 / 100 / 120 Вт
Материал корпуса: Латунь
Питание: DC 24В · адаптер в комплекте
Класс защиты / изоляции: IP54 / H
Прибавка давления (вход 0 бар): +1,5 – 2,2 бар
Прибавка давления (вход 1 бар): +1,7 – 2,4 бар
Прочность корпуса (испыт.): до 12 бар
Температура воды: 0 – 90 °C
Уровень шума (скорость 1): ≈ 35 дБ
Габариты Д×Ш×В: 160 × 82 × 112 мм
Вес нетто: 2,2 кг
Крепёж: Ø8,5 · шаг 85 мм
Гарантия: 2 года

Что даёт переход с DC15-18-BN на DC20-25-BN

Напор (макс)

+7 м

18 → 25 м · +39%

Расход (макс)

+10 л/мин

35 → 45 л/мин · +29%

Мощность (макс)

+30 Вт

90 → 120 Вт

Точки разбора

2 → 3

одновременно

Кривые H-Q · единая шкала

Наглядное сравнение производительности

Обе диаграммы в одинаковых осях: Q до 50 л/мин, H до 30 м. Кривая DC20-25-BN явно выше и правее — насос перекачивает больше на большую высоту.

DC15-18-BN

Компакт G3/4″

Макс на 3 скорости: H=18 м · Q=35 л/мин · P₁=90 Вт. КПД пик ~32% в точке BEP (Q=23 л/мин · H=10 м).

DC20-25-BN

Мощный G1″

Макс на 3 скорости: H=25 м · Q=45 л/мин · P₁=120 Вт. КПД пик ~38% в точке BEP (Q=30 л/мин · H=14 м).

Габариты и монтаж

Заводские чертежи размеров

Оригинальные заводские схемы обеих латунных моделей — все размеры в миллиметрах, для проверки посадочного места, крепежа Ø8,5 · шаг 85 мм и типа резьбы.

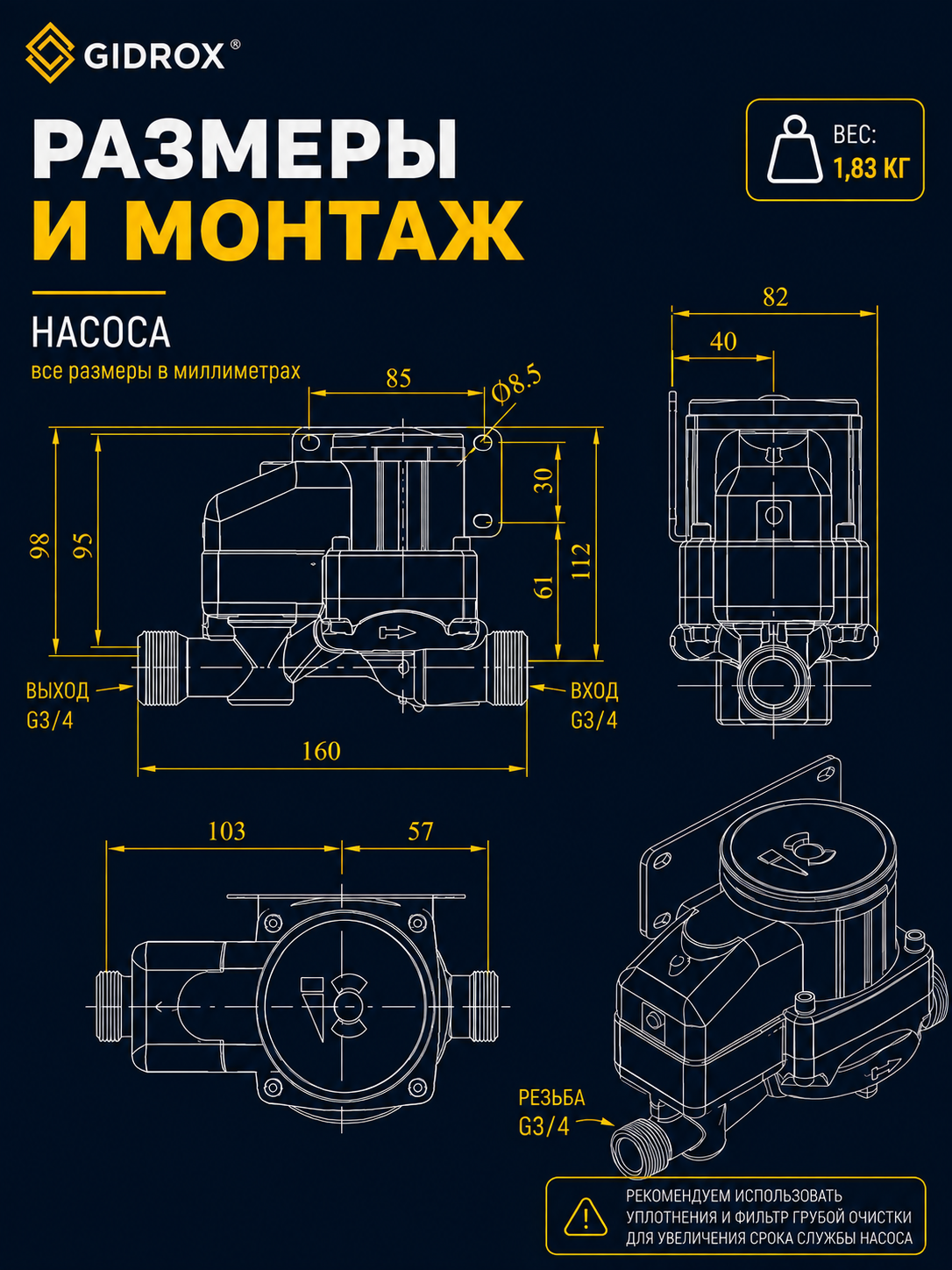

Заводская схема DC15-18-BN · компакт G3/4″

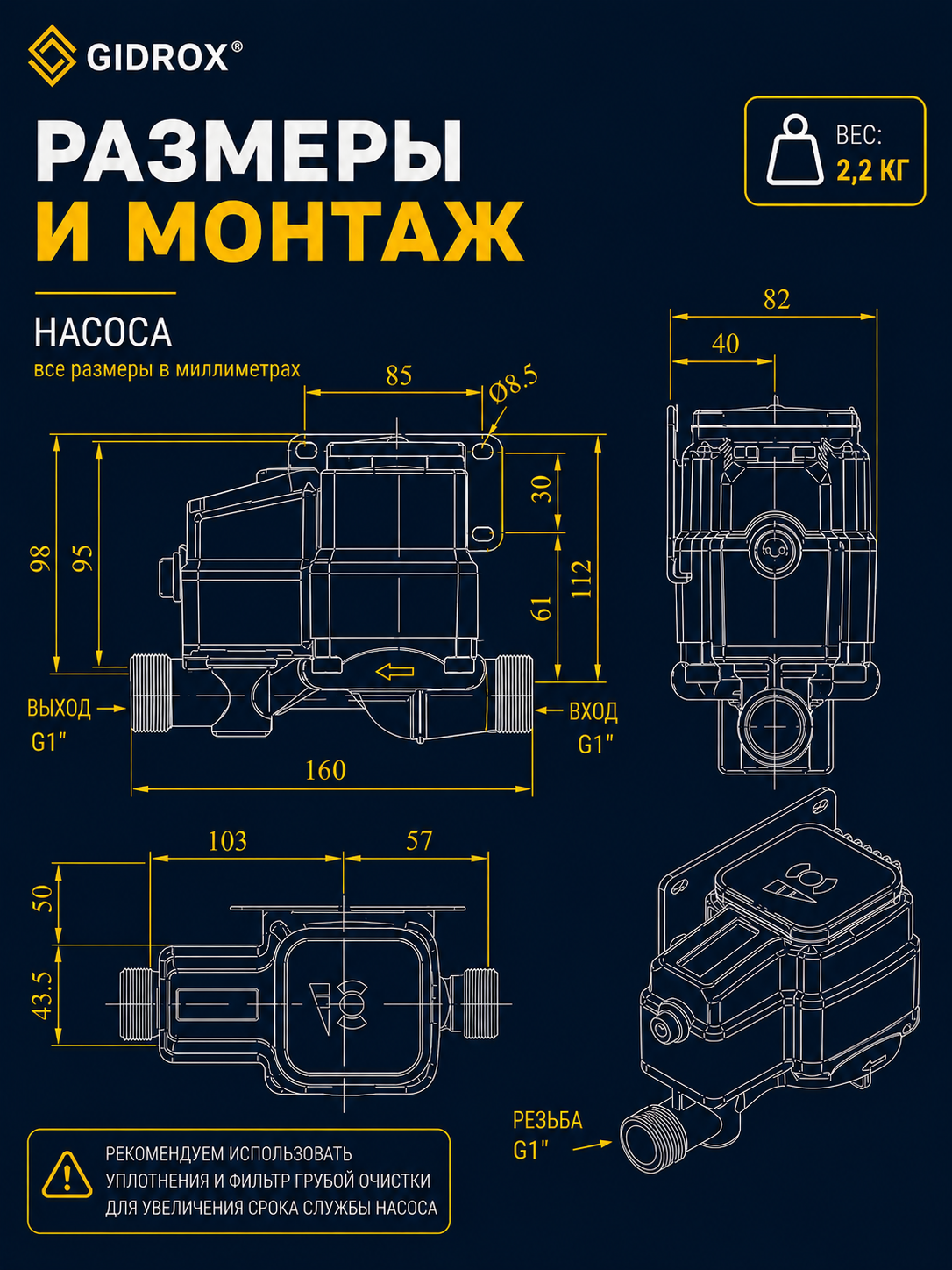

Заводская схема DC20-25-BN · мощный G1″

Фото товара

Как выглядит насос

Общий вид, торцы, панель управления, комплект поставки. Клик по миниатюре — меняет главное фото; клик по главному — открывает во весь экран.

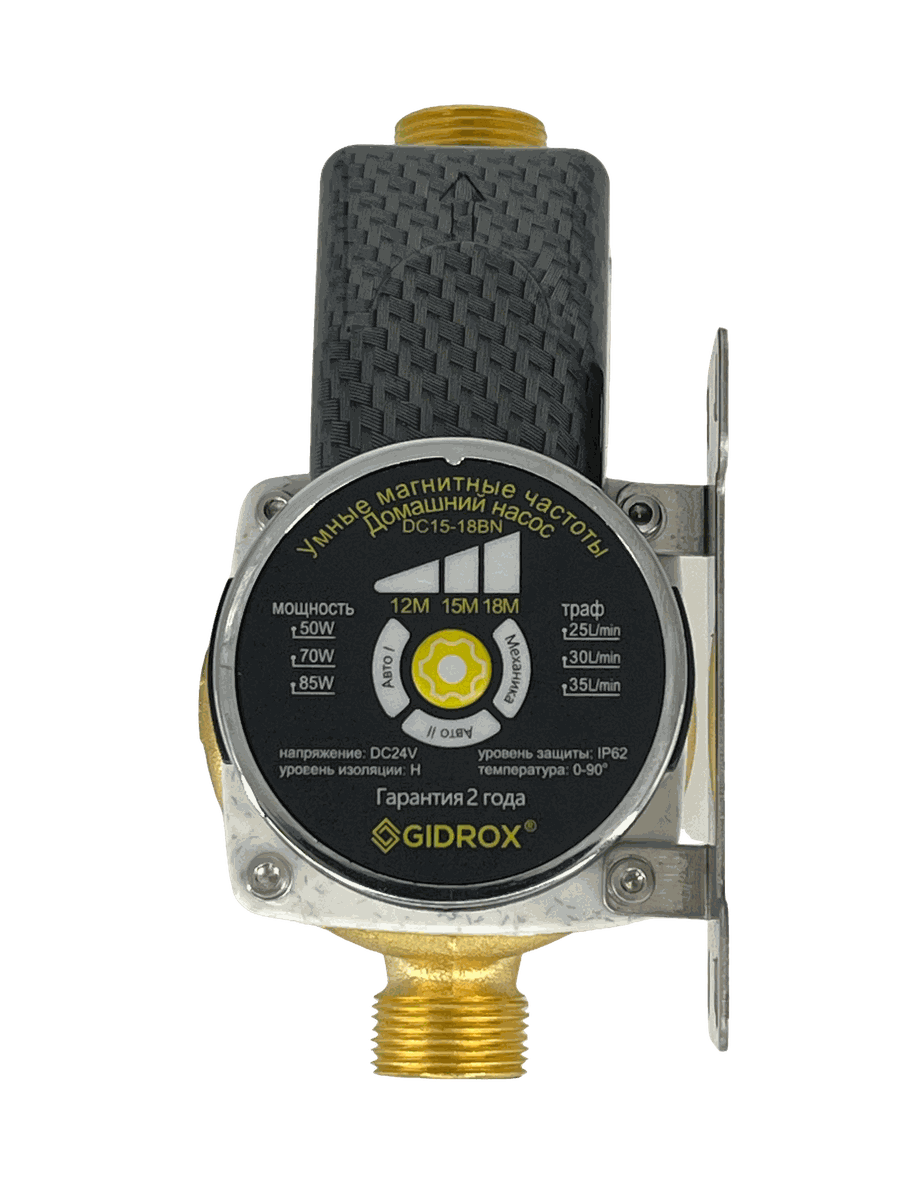

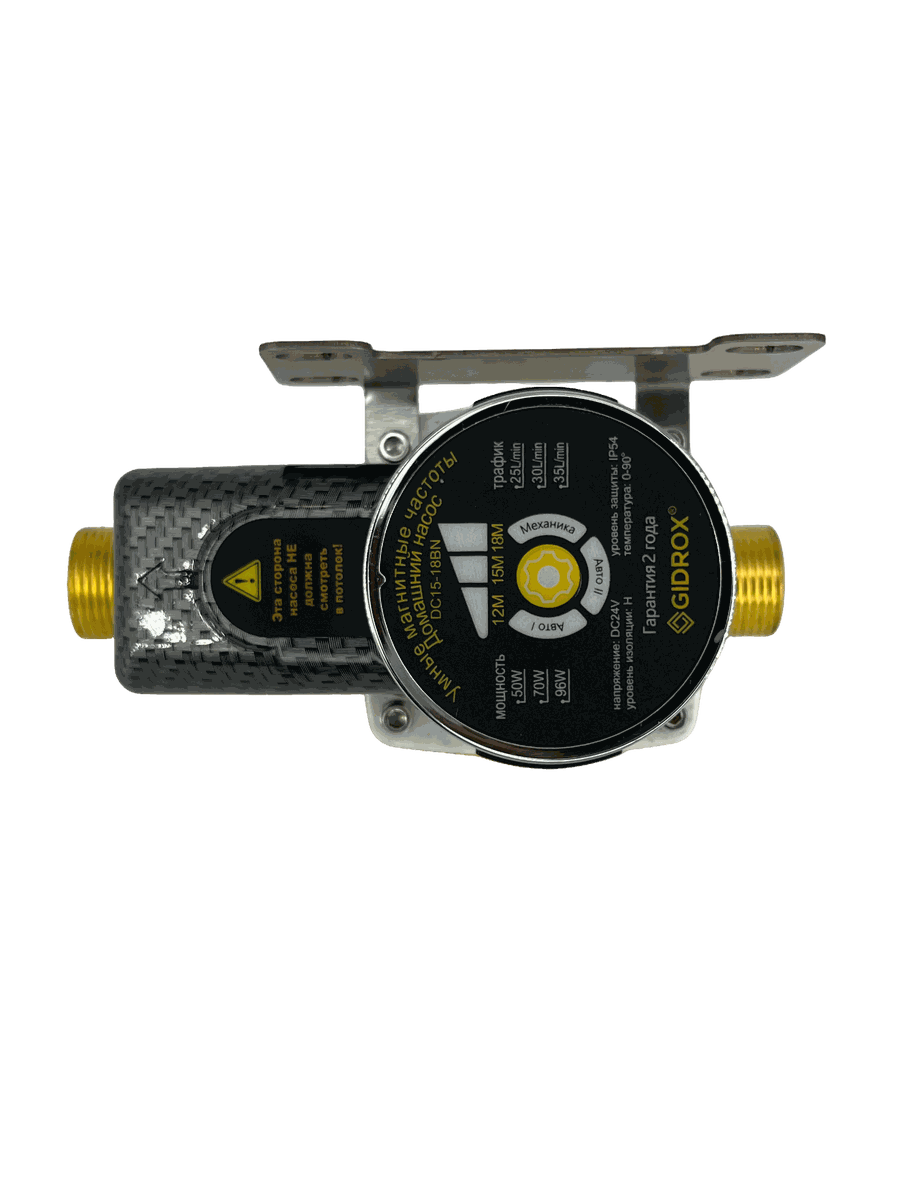

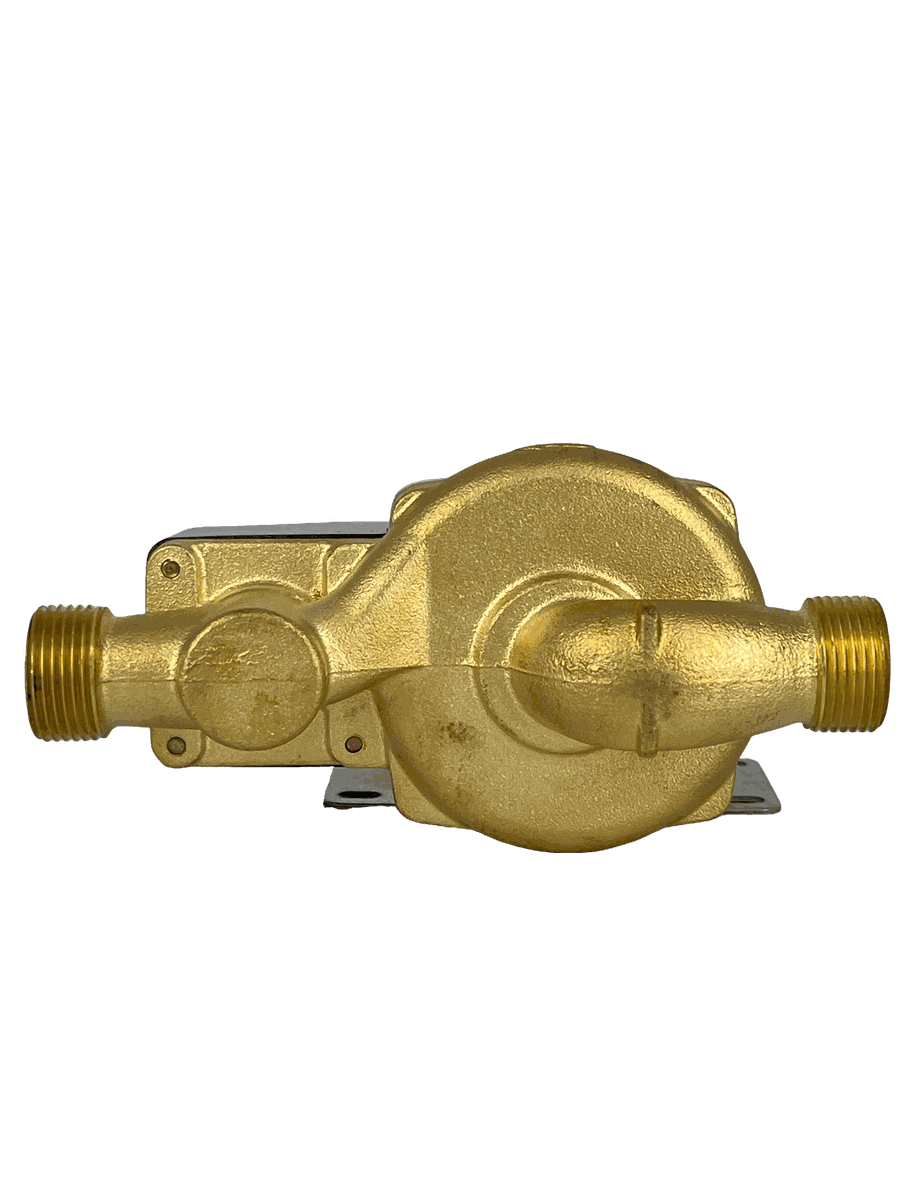

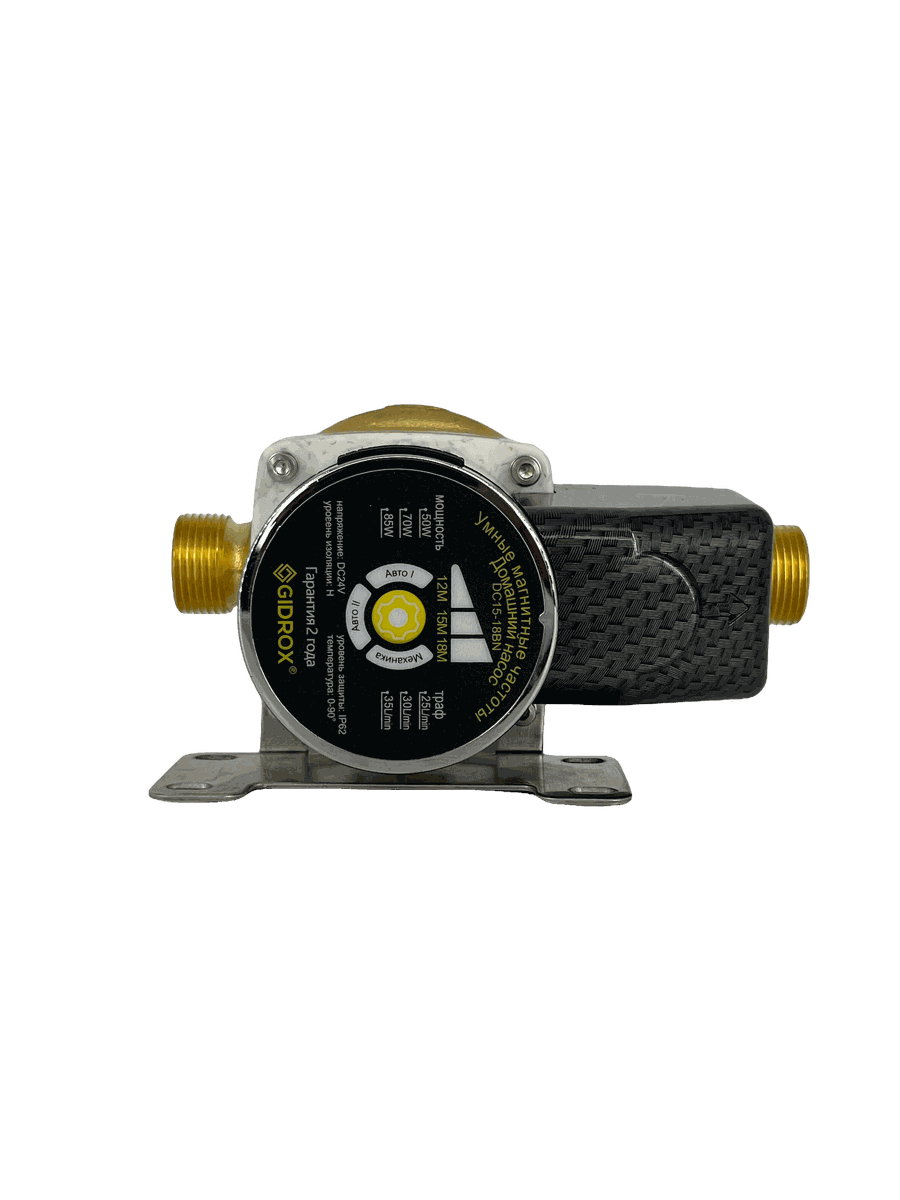

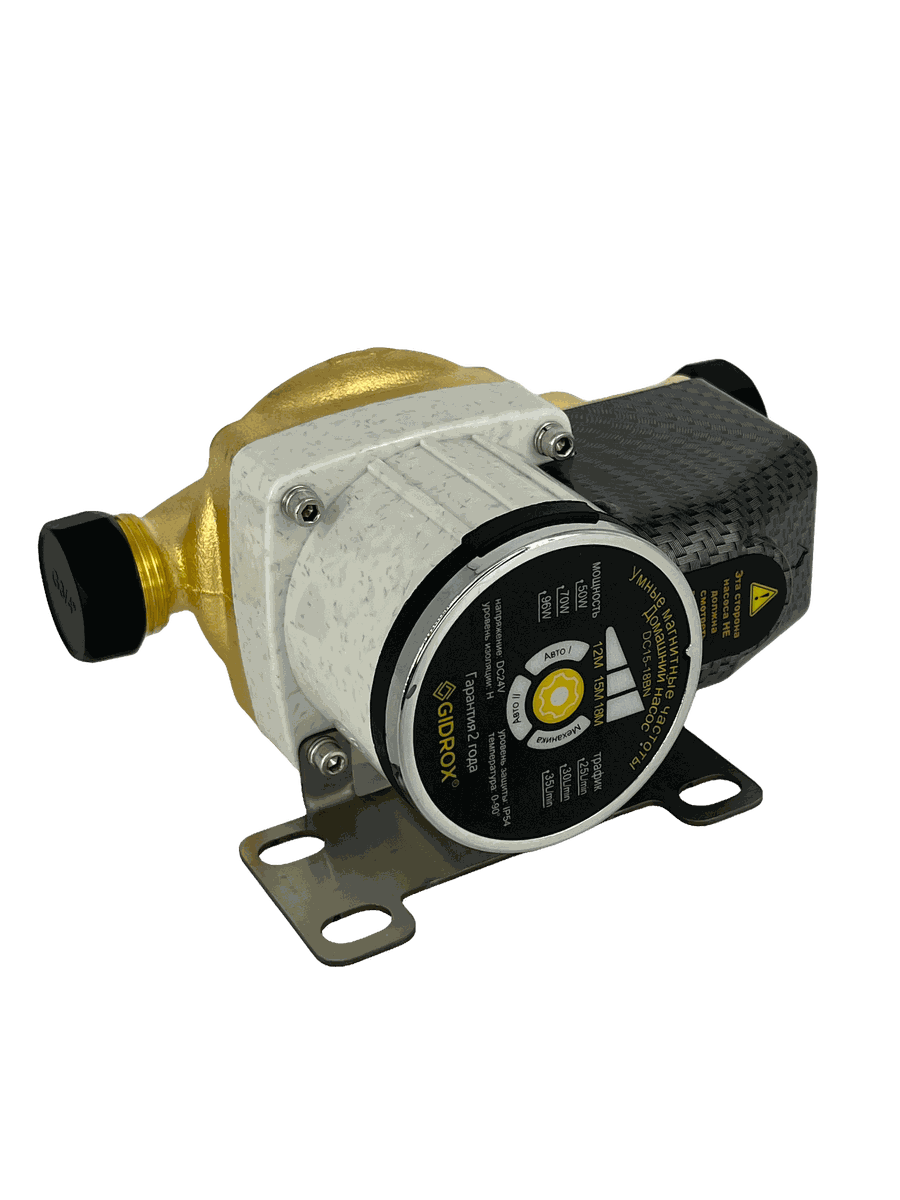

DC15-18-BN · Латунь G3/4″

DC15-18-BN

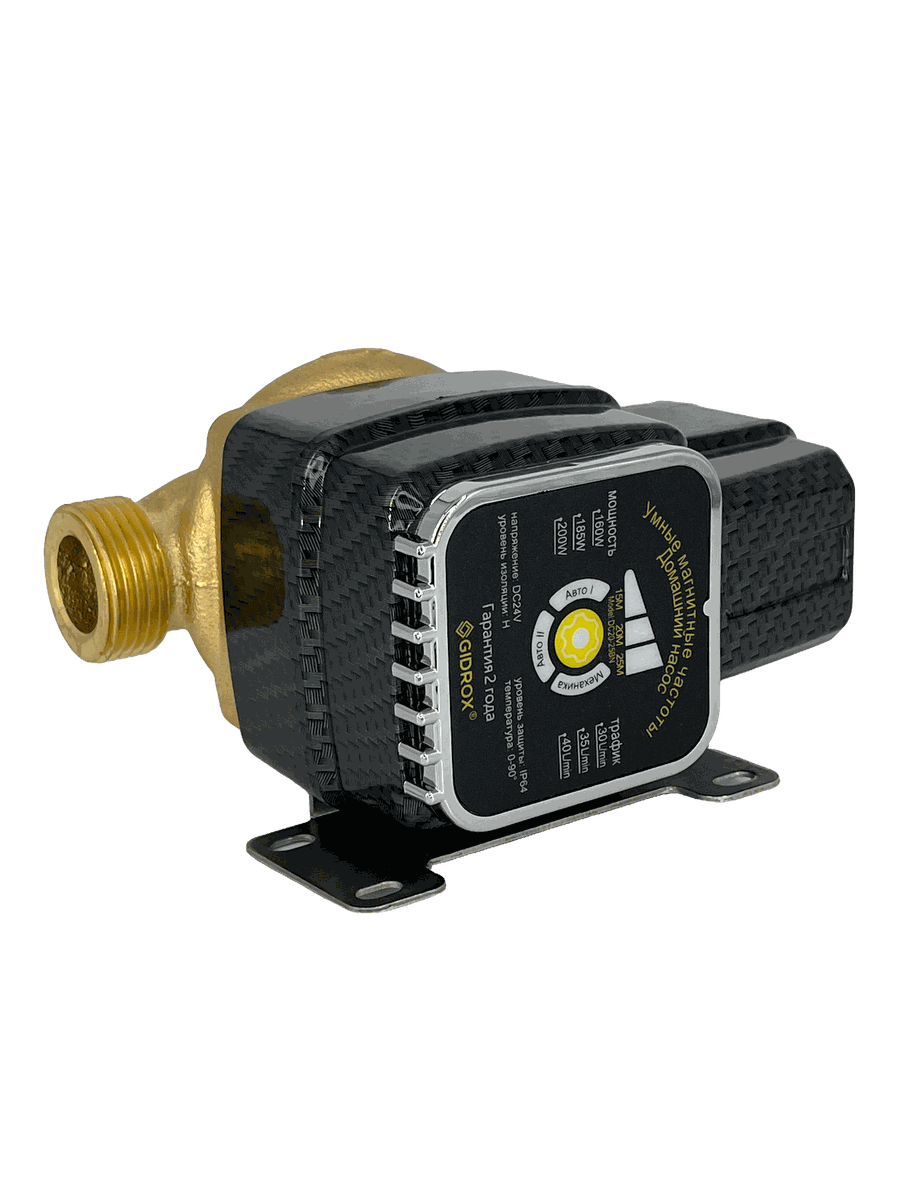

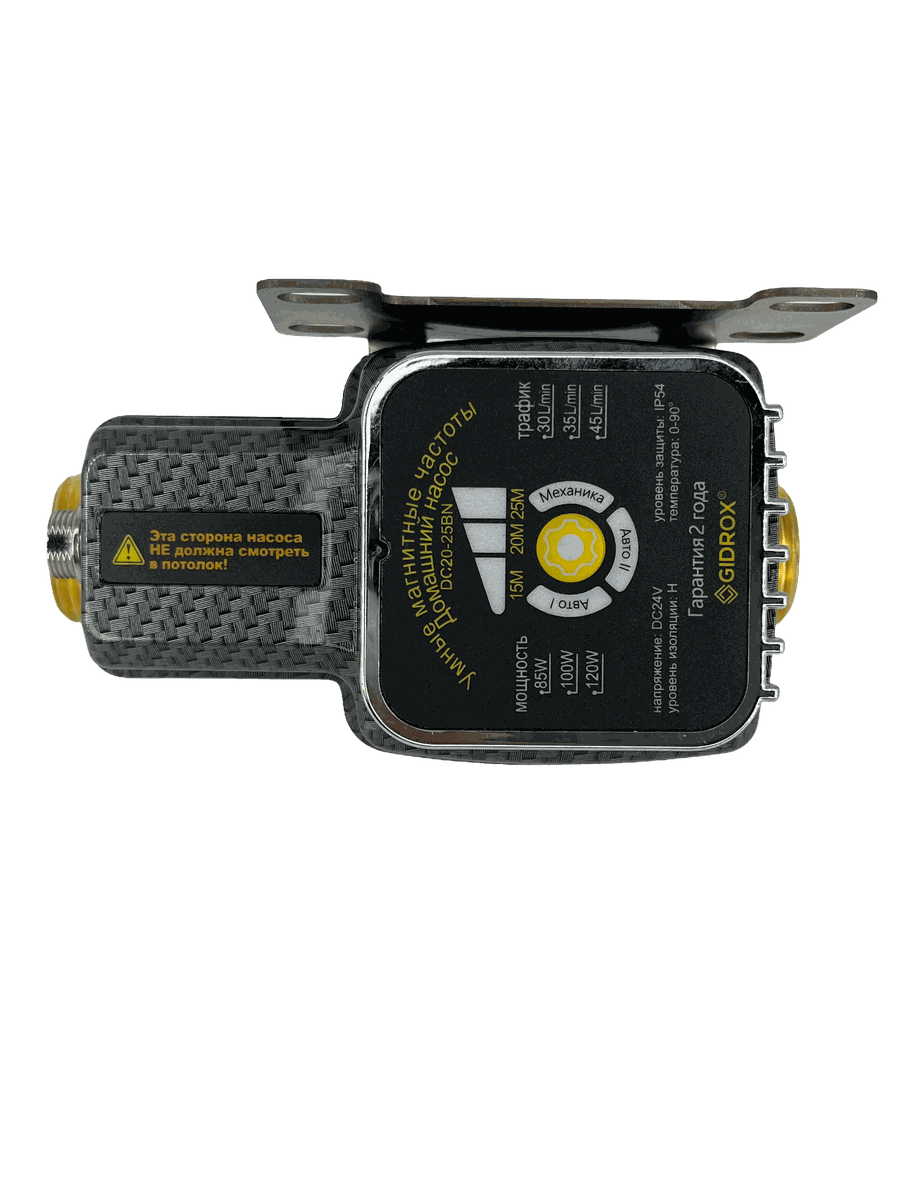

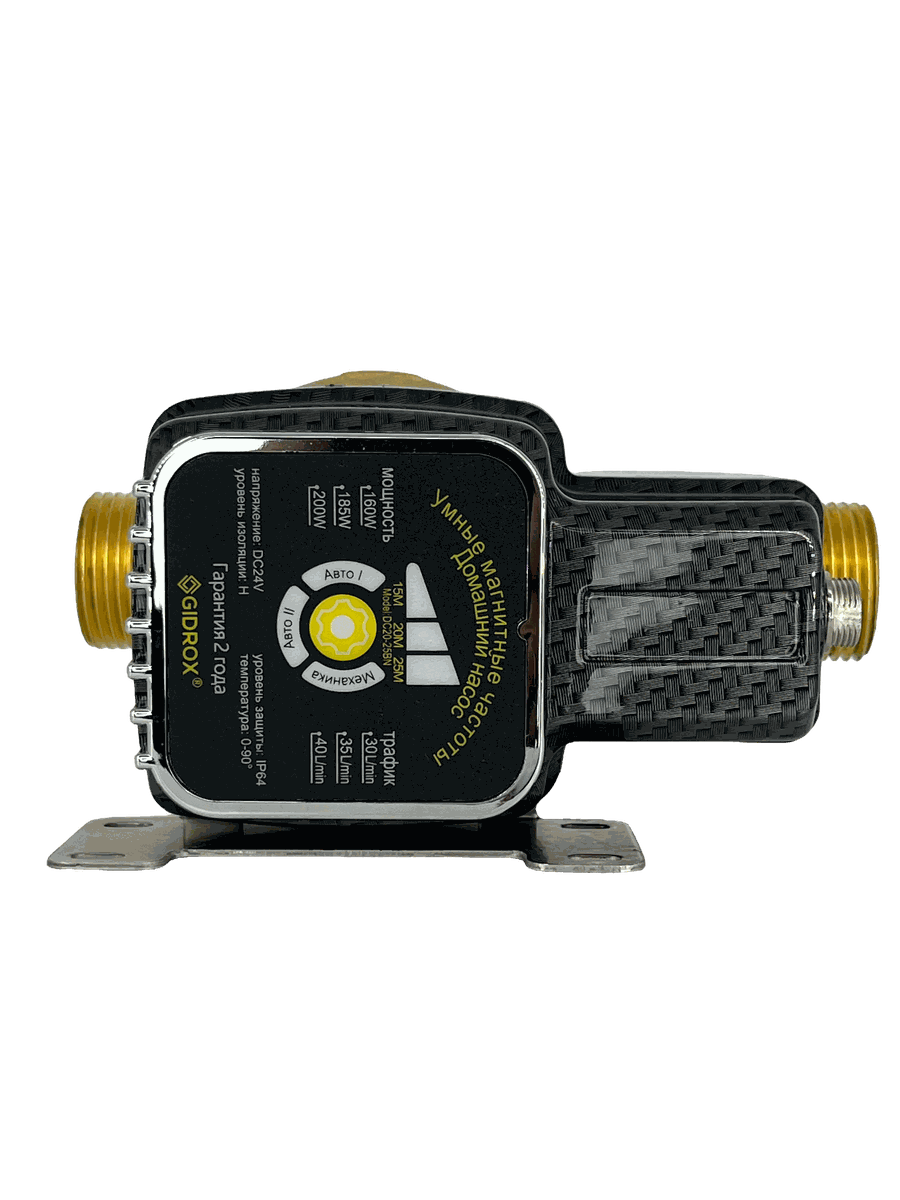

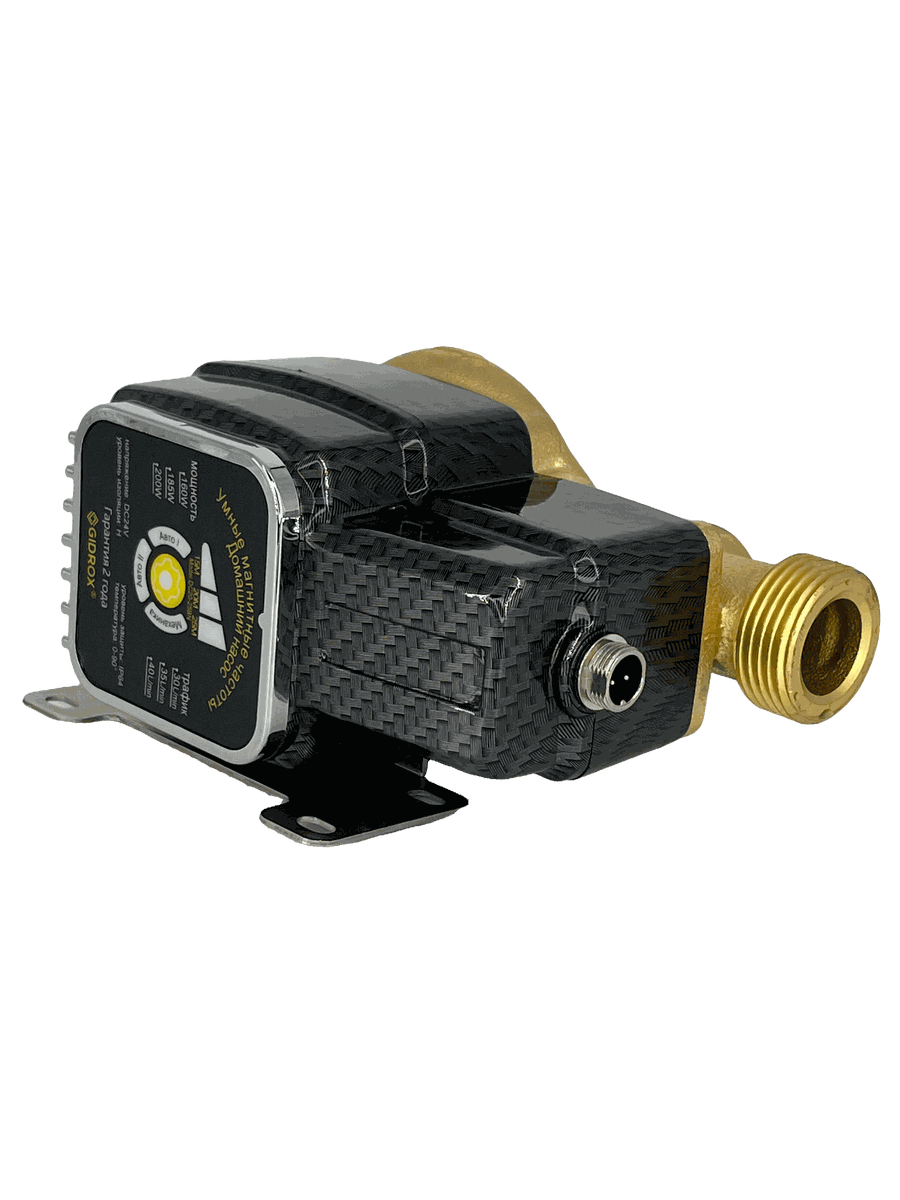

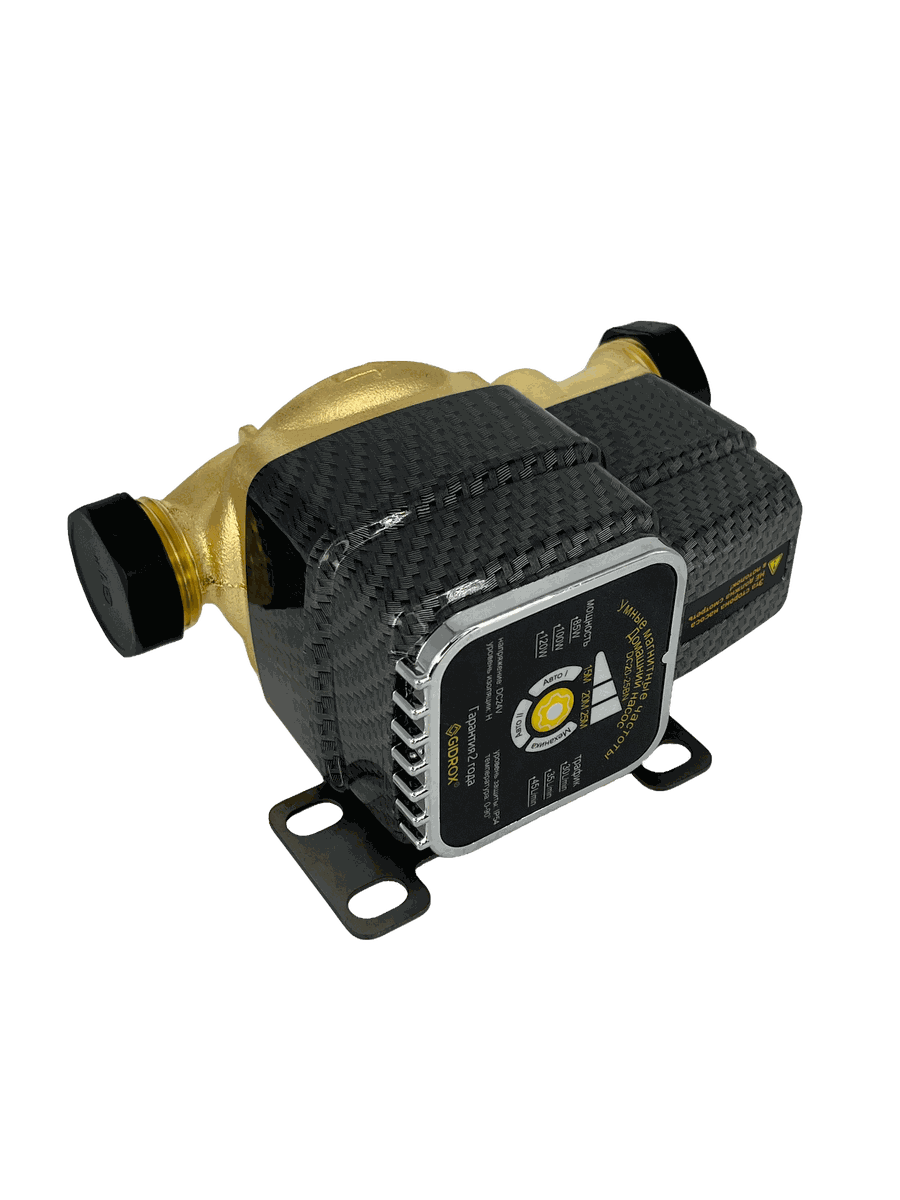

DC20-25-BN · Латунь G1″

DC20-25-BN

Выбор модели

Кому нужна именно латунь

Оба варианта — для сложных условий, где чугун быстро корродирует.

DC15-18-BN · G3/4″Компактный латунный

Квартира до 100 м² с очень жёсткой водой
Кухня с хлорированной водой
Влажная квартира на 1 этаже
Отсутствие фильтрации на входе
Верхний этаж хрущёвки со ржавыми стояками

DC20-25-BN · G1″Мощный латунный

Скважина с жёсткой / солёной водой
Дом в приморском регионе (соль в воздухе)
Коммерческий объект — гостиница, кафе
Дом с бассейном (хлор в системе)
Кессон / влажное подсобное помещение
Дом на неделю нежилой — сохранит вид
