Базовая линия — DC15-15 + DC20-20

Стартовая пара — минимальный бюджет, чугунный корпус, 1 год гарантии. Компакт DC15-15 (G3/4″) и средний DC20-20 (G1″). Оси графиков одинаковые — сразу видно кто мощнее.

Сравнить пару Кривые H-Q Какой купить?
Пара базовых · 2 модели

Технические характеристики бок о бок

Таблицы одинаковой высоты — каждая строка выровнена по одному параметру.

DC15-15 · G3/4″ · компакт

DC15-15

Базовая 3/4″ · чугунный корпус · 1 год гарантии
Резьба
G3/4″ (25 мм)
Напор (скорости 1 / 2 / 3)
12 / 14 / 18 м
Расход (скорости 1 / 2 / 3)
30 / 32 / 35 л/мин
Мощность (скорости 1 / 2 / 3)
50 / 70 / 96 Вт
Материал корпуса
Чугун
Питание
DC 24В · адаптер в комплекте
Класс защиты / изоляции
IP54 / H
Прибавка давления (вход 0 бар)
+1,3 – 1,8 бар
Прибавка давления (вход 1 бар)
+1,5 – 2,0 бар
Прочность корпуса (испыт.)
до 12 бар
Температура воды
0 – 90 °C
Уровень шума (скорость 1)
≈ 35 дБ
Габариты Д×Ш×В
160 × 82 × 112 мм
Вес нетто
1,83 кг
Крепёж
Ø8,5 · шаг 85 мм
Гарантия
1 год
DC20-20 · G1″ · средний

DC20-20

Средняя 1″ · чугунный корпус · 1 год гарантии
Резьба
G1″ (32 мм)
Напор (скорости 1 / 2 / 3)
13 / 17 / 20 м
Расход (скорости 1 / 2 / 3)
25 / 30 / 40 л/мин
Мощность (скорости 1 / 2 / 3)
80 / 90 / 110 Вт
Материал корпуса
Чугун
Питание
DC 24В · адаптер в комплекте
Класс защиты / изоляции
IP54 / H
Прибавка давления (вход 0 бар)
+1,5 – 2,2 бар
Прибавка давления (вход 1 бар)
+1,7 – 2,4 бар
Прочность корпуса (испыт.)
до 12 бар
Температура воды
0 – 90 °C
Уровень шума (скорость 1)
≈ 35 дБ
Габариты Д×Ш×В
160 × 82 × 112 мм
Вес нетто
2,0 кг
Крепёж
Ø8,5 · шаг 85 мм
Гарантия
1 год

Что даёт переход с DC15-15 на DC20-20

Напор (макс)
+2 м
18 → 20 м · +11%
Расход (макс)
+5 л/мин
35 → 40 л/мин · +14%
Мощность (макс)
+14 Вт
96 → 110 Вт
Резьба
G3/4→G1
полный проход
Кривые H-Q · единая шкала

Наглядное сравнение производительности

Обе диаграммы в одинаковых осях: Q до 50 л/мин, H до 30 м. Кривая DC20-20 выше и правее — но разница между базовыми моделями небольшая.

DC15-15

Компакт G3/4″
01020304050 Q, л/мин 051015202530 H, м 010203040 EM, % EM КПД 28% BEP Q=23 л/мин · H=10 м ━ Скорость 3 (макс) ━ Скорость 2 ━ Скорость 1 ━ EM · КПД (%) ━ P₁ · мощность 0.000.030.060.090.120.15 P₁, kW P₁
Макс на 3 скорости: H=18 м · Q=35 л/мин · P₁=96 Вт. КПД пик ~28% в точке BEP (Q=23 л/мин · H=10 м).

DC20-20

Средний G1″
01020304050 Q, л/мин 051015202530 H, м 010203040 EM, % EM КПД 32% BEP Q=27 л/мин · H=11 м ━ Скорость 3 (макс) ━ Скорость 2 ━ Скорость 1 ━ EM · КПД (%) ━ P₁ · мощность 0.000.030.060.090.120.15 P₁, kW P₁
Макс на 3 скорости: H=20 м · Q=40 л/мин · P₁=110 Вт. КПД пик ~32% в точке BEP (Q=27 л/мин · H=11 м).
Габариты и монтаж

Заводские чертежи размеров

Оригинальные заводские схемы обеих моделей — все размеры в миллиметрах, для проверки посадочного места, крепежа Ø8,5 · шаг 85 мм и типа резьбы.

Заводская схема DC15 · компакт G3/4″
Заводская схема DC20 · мощный G1″
Фото товара

Как выглядит насос

Общий вид, торцы, панель управления, комплект поставки. Клик по миниатюре — меняет главное фото; клик по главному — открывает во весь экран.

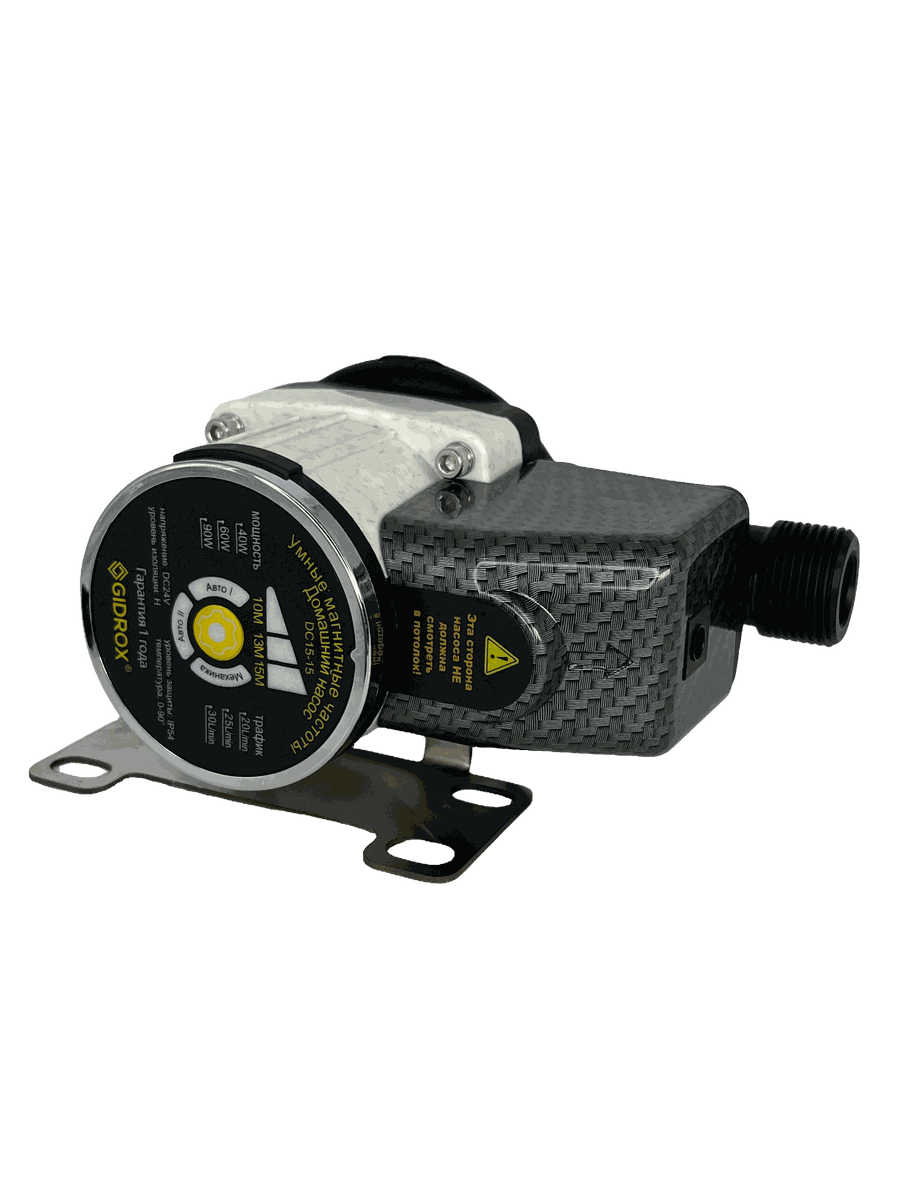

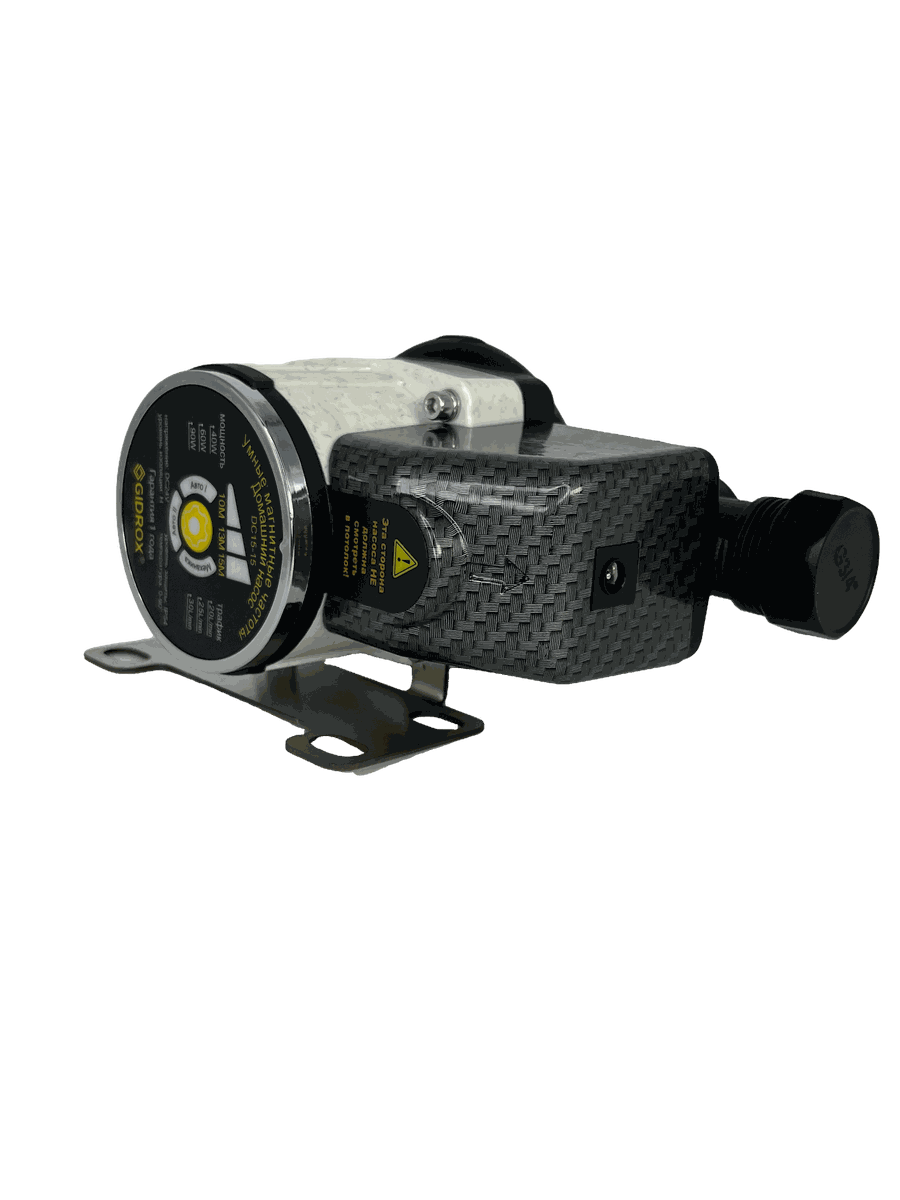

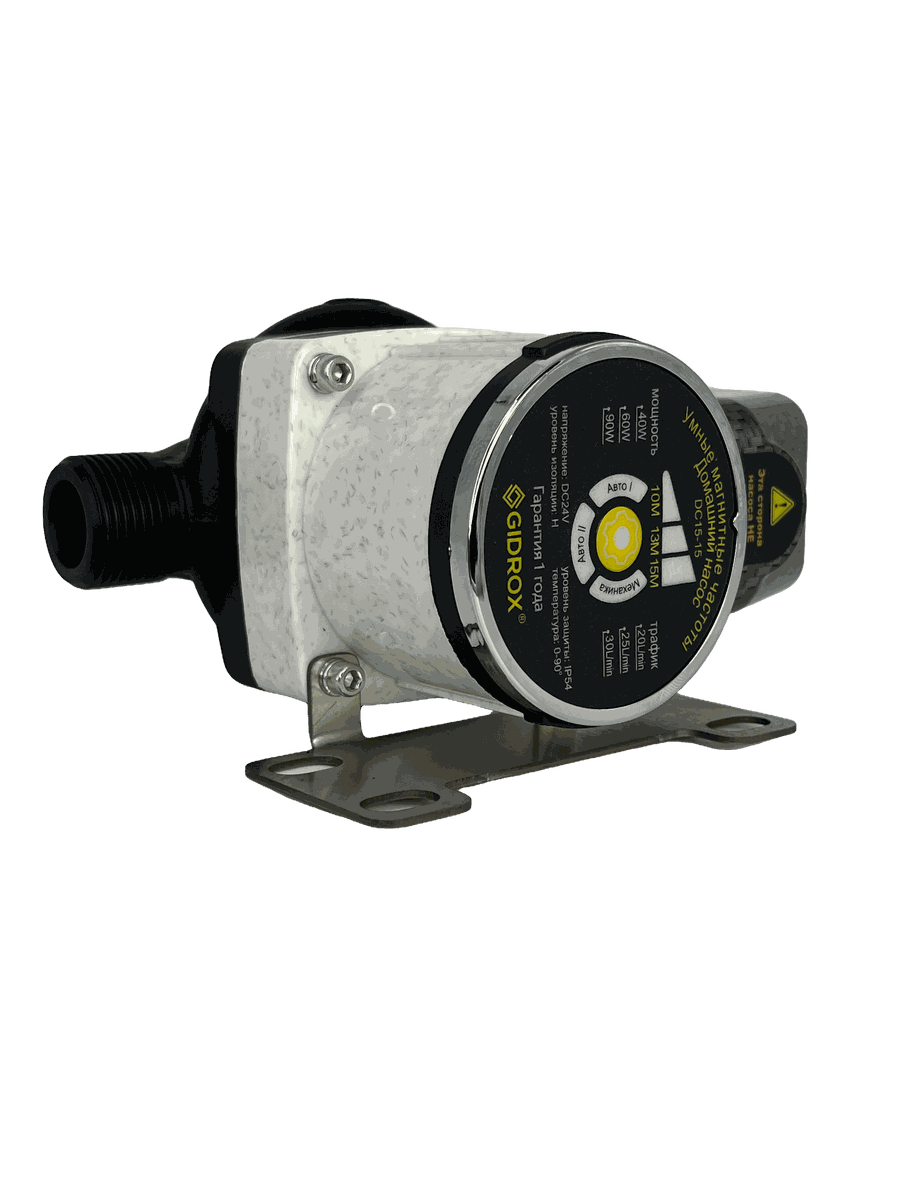

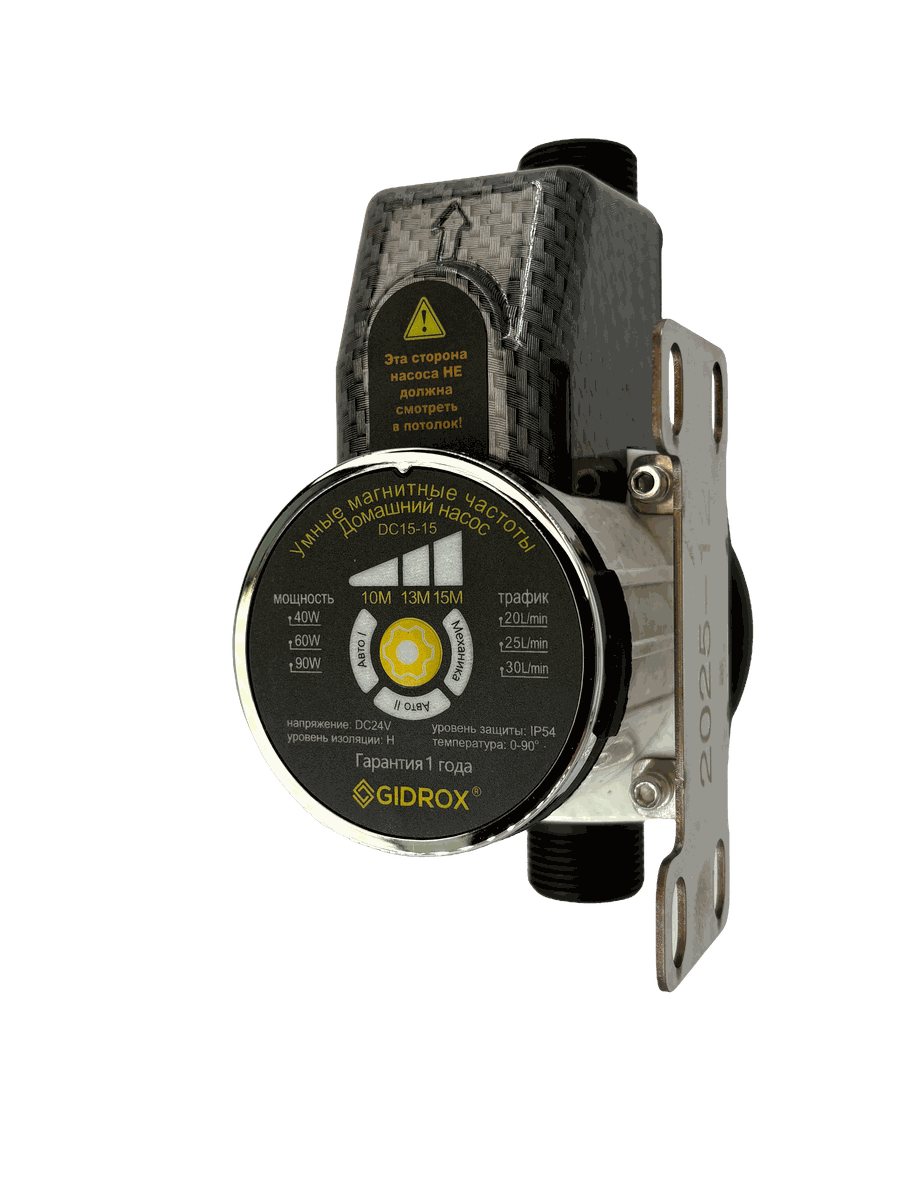

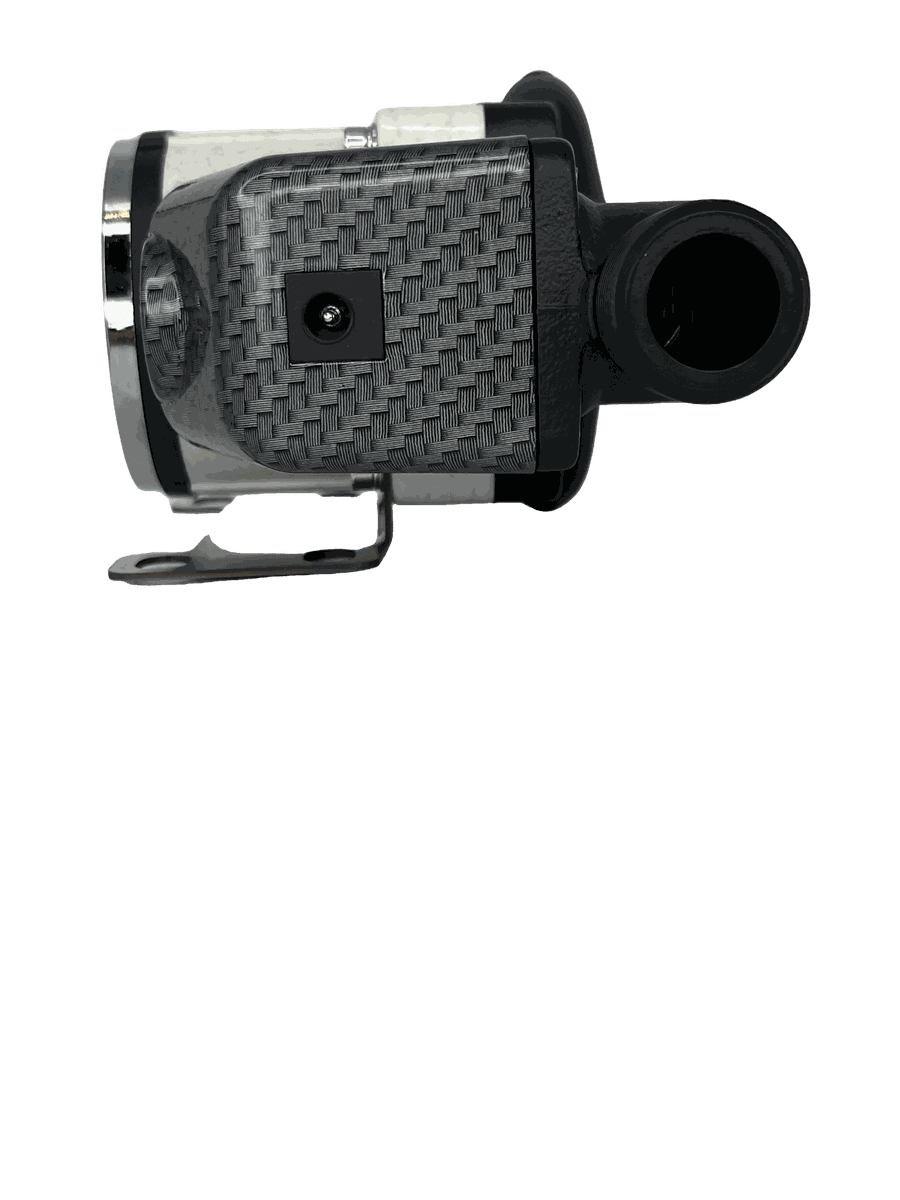

DC15-15 · Компакт G3/4″

DC15-15

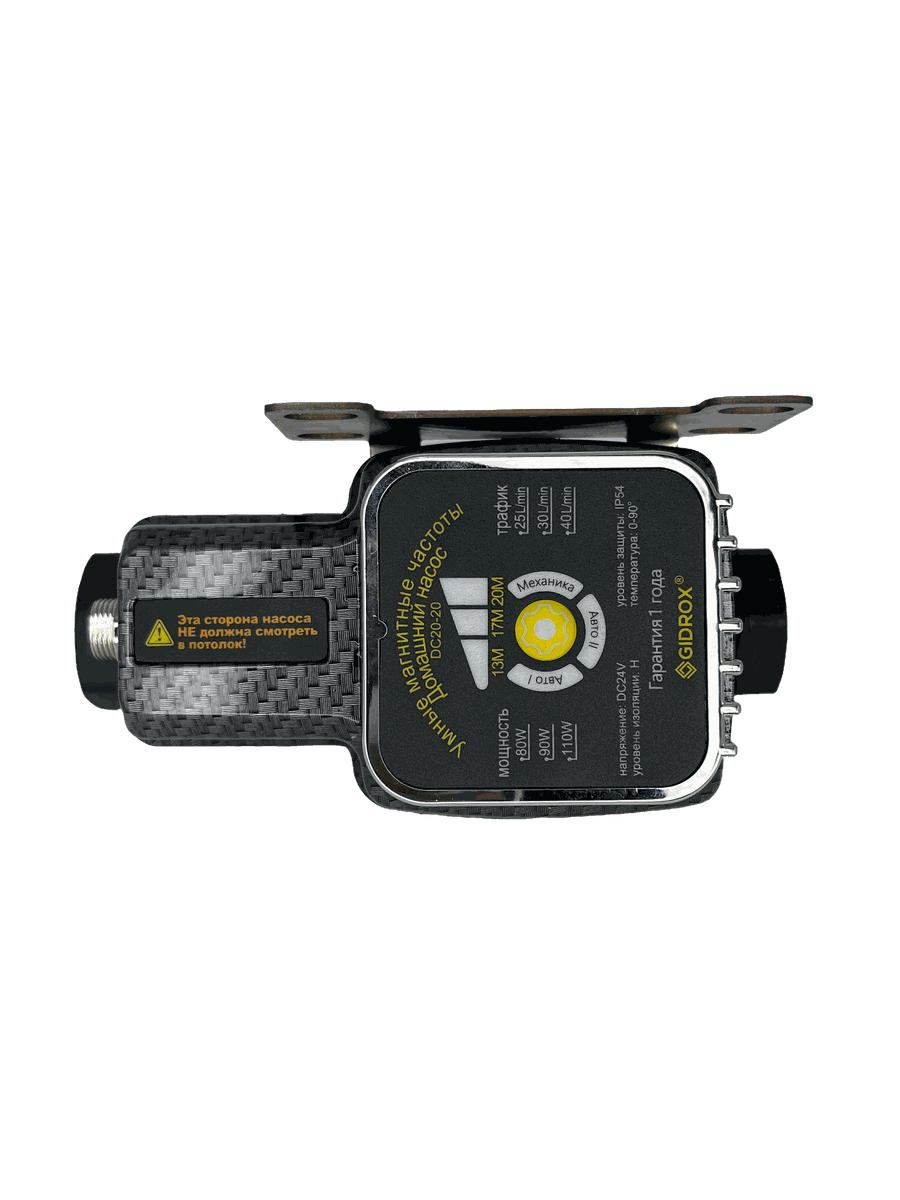

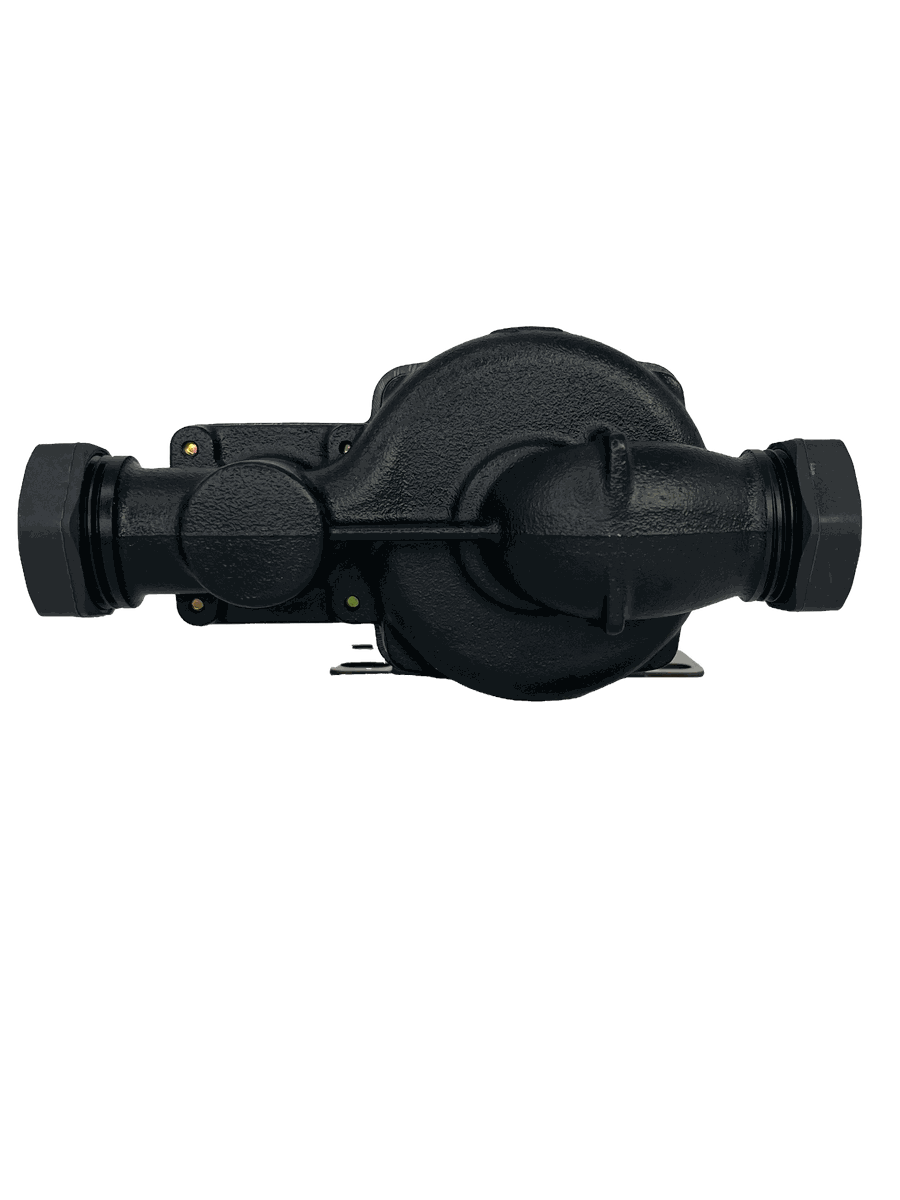

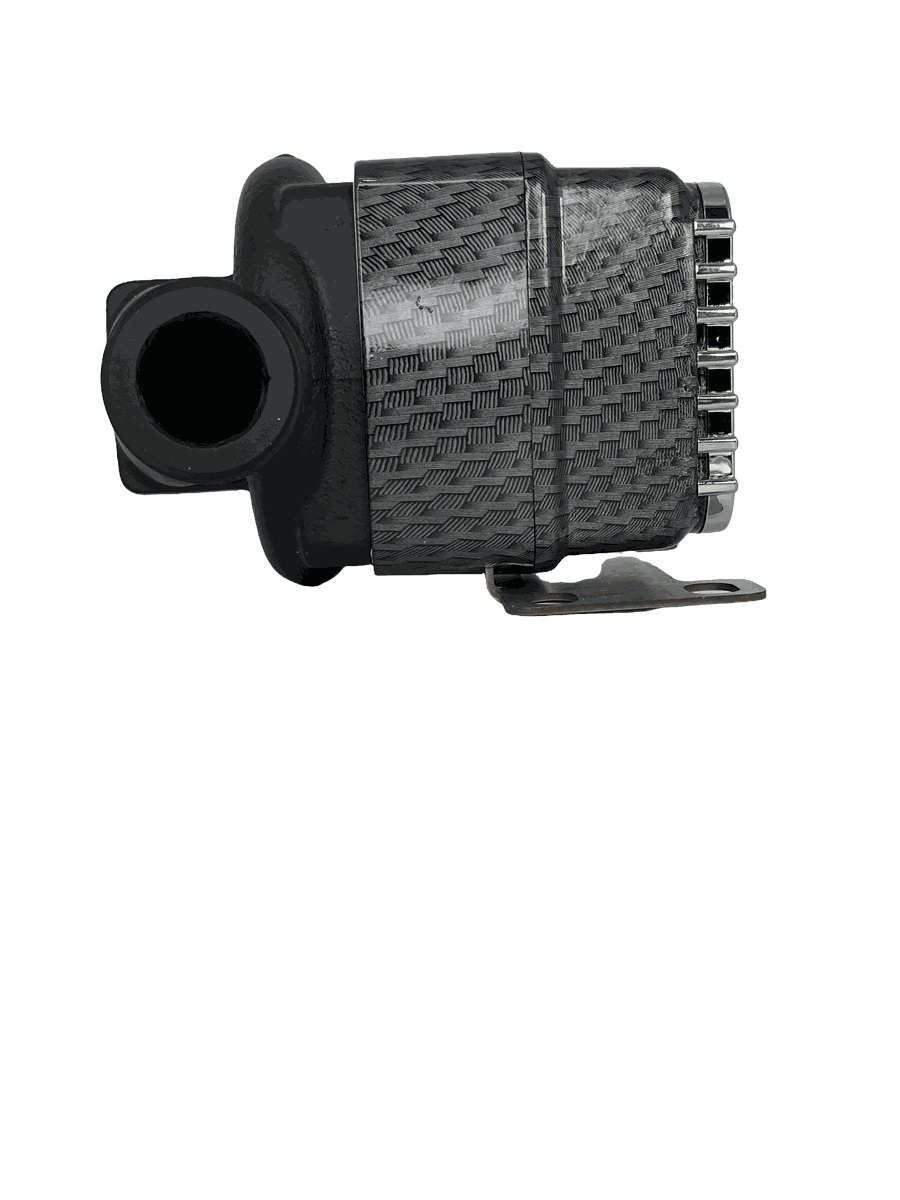

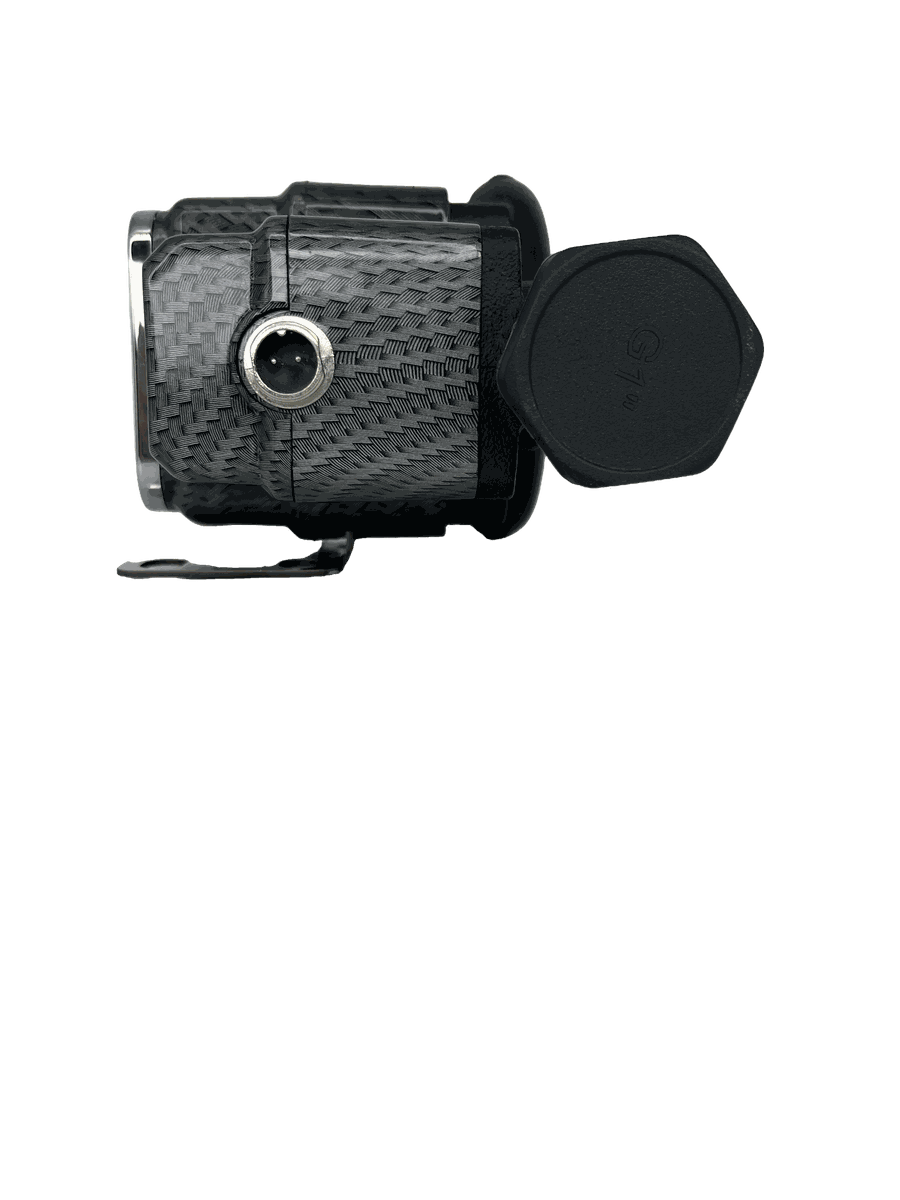

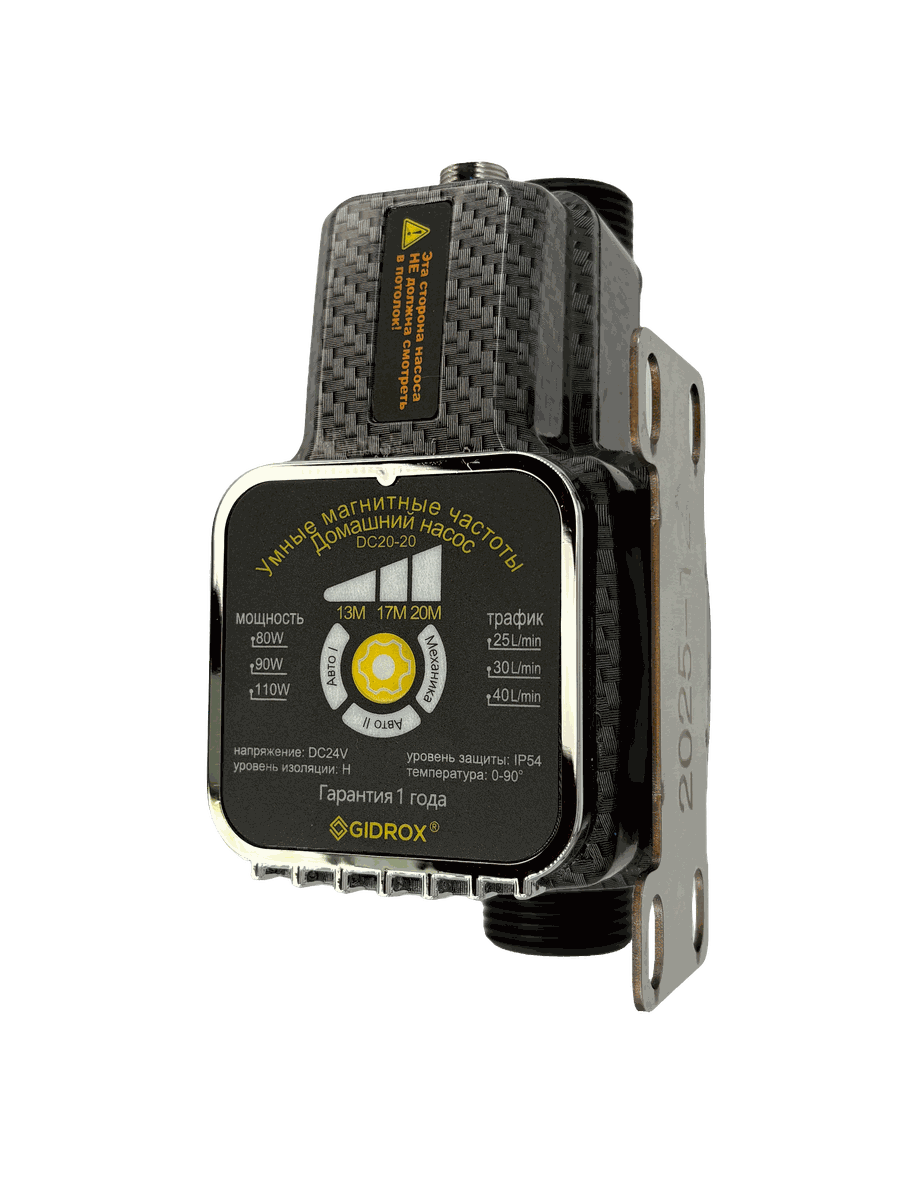

DC20-20 · Средний G1″

DC20-20
Выбор модели

Какую из двух базовых рекомендовать

Оба базовые (1 год гарантии) — разница только в проходе и мощности.

DC15-15 · G3/4″Компактный базовый

  • Квартира 40-70 м²
  • 1 санузел + кухня
  • Не более 1-2 точек одновременно
  • Стандартная замена старого циркуляционника
  • Минимальный бюджет

DC20-20 · G1″Средний базовый

  • Квартира 70-120 м² / таунхаус до 100 м²
  • 1-2 санузла + кухня
  • 2 точки одновременно
  • Городская сеть с нестабильным давлением
  • Замена шумного западного насоса
