Насос повышения давления для бойлера: схема подключения без ошибок

Проточный водонагреватель не включается при слабом напоре — это физика, не поломка. Насос повышения давления решает проблему, если поставить его по правильной схеме.

Когда насос перед нагревателем нужен

Минимальное рабочее давление у разных типов нагревателей:

  • Накопительный бойлер (50–150 л): от 0,05 МПа. Работает даже при слабом напоре, но набирается медленно и выдаёт тонкую струйку горячей воды.
  • Проточный газовый нагреватель: от 0,10–0,15 МПа. Ниже этого не включается совсем.
  • Проточный электрический нагреватель: от 0,15–0,30 МПа в зависимости от модели.

Проверить давление несложно: манометр стоит 200–300 рублей, накручивается на любой выход ½" и показывает значение за минуту. Если ниже 0,15 МПа, насос нужен.

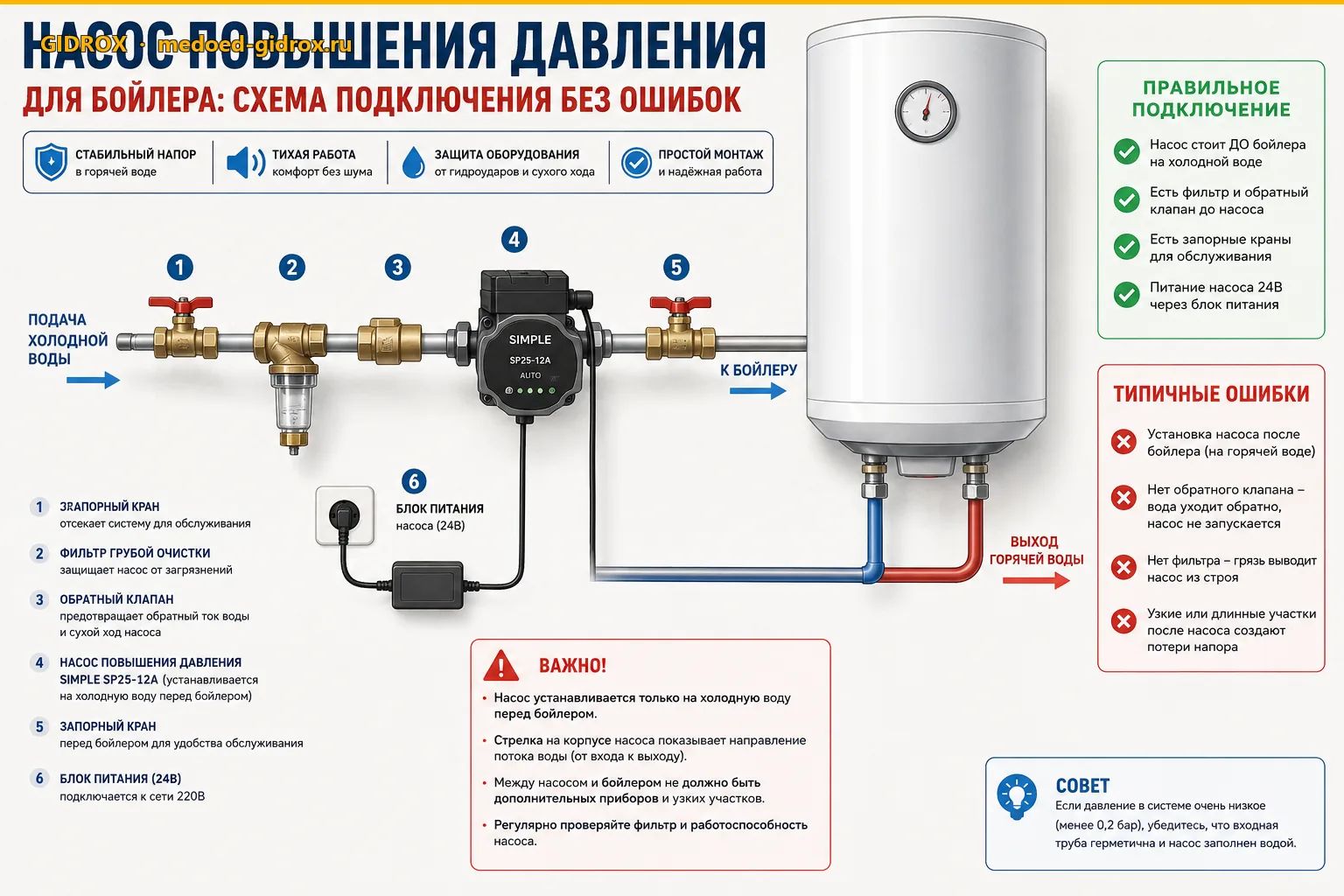

Правильная схема подключения

Насос ставится на холодной подаче до нагревателя. Не после бойлера, не на горячем выходе. Именно на входе холодной воды.

Цепочка слева направо:

  1. Водопровод (ввод в квартиру или дом)
  2. Шаровой кран (чтобы перекрыть воду при обслуживании)
  3. Фильтр грубой очистки
  4. Обратный клапан (Wikipedia)
  5. Насос повышения давления
  6. Гибкие подводки на входе и выходе
  7. Нагреватель (бойлер или проточник)

Обратный клапан ставится строго до насоса, на горизонтальном участке трубы. Лепестковый тип: стандартный выбор. Пружинный ставят, только если горизонтального участка нет вовсе. На выходе насоса клапан не нужен — это не защита, а лишнее гидравлическое сопротивление на пути воды.

Как правильно подсоединить гибкие шланги к насосу и избежать течи, читайте в статье монтаж гибкой подводки при подключении насоса.

Датчик протока и проточный нагреватель: зачем это важно

Проточный нагреватель включается, когда через него проходит минимальный расход воды, обычно 2–3 л/мин. Насос с датчиком протока запускается в этот же момент — когда вы открываете кран. Закрыли кран: оба остановились.

Это принципиальное отличие от реле давления: датчик протока реагирует на движение воды, а не на падение давления в трубе. Насос не гоняет воду вхолостую и не держит давление в закрытой системе постоянно.

здесь

Режимы работы: Авто-1 и Авто-2

Авто-1: насос включён и реагирует на открытый кран. Работает 24/7 без ограничений. Для постоянного использования бойлера это рабочий режим.

Авто-2: при закрытых кранах мотор не останавливается полностью, а продолжает работать на малой скорости (~10% от обычной). Максимальное время работы без движения воды: 2 часа. Вода в корпусе нагревается, насос может перегреться.

Для бойлера используйте Авто-1. В Авто-2 нет смысла: бойлер наполнился, давление внутри бака держит встроенный предохранительный клапан.

Какой насос подойдёт для вашего нагревателя

Тип нагревателя Мин. расход Рекомендуемая модель Корпус
Накопительный бойлер до 100 л от 15 л/мин DC15-18-N Чугун
Бойлер с водой выше +60°C или жёсткая вода от 15 л/мин DC15-18-BN Латунь
Проточный нагреватель до 12 кВт от 25 л/мин DC20-25-N Чугун
Несколько точек водоразбора и бойлер вместе от 35 л/мин DC20-25-BN Латунь

Латунный корпус (серия BN) лучше переносит жёсткую воду и длительный контакт с горячей водой. Если температура в бойлере выше +60°C — берите латунь.

Частые вопросы перед установкой

Можно ли ставить насос после бойлера, на горячем выходе?

Нет. Чугунный корпус не рассчитан на постоянный контакт с горячей водой. На горячем выходе насос либо быстро выйдет из строя, либо создаст давление выше допустимого для бака. Ставьте только до нагревателя, на холодной подаче.

Нужен ли отдельный обратный клапан, если у бойлера уже есть предохранительный?

Да, нужен. Предохранительный клапан бойлера сбрасывает давление при перегреве. Обратный клапан перед насосом останавливает обратный ток воды, когда насос выключается. Это разные устройства с разными задачами.

Насос 24В подойдёт к обычной розетке?

Да. В комплекте идёт блок питания 110–240В: он включается в стандартную розетку и преобразует напряжение до 24В постоянного тока. Никакой специальной проводки или отдельного заземления не нужно.

Насос шумит — что делать?

Работает тихо, но не беззвучно. Снизить передачу вибрации помогают резиновые прокладки под корпус и гибкие подводки на входе и выходе. Если насос ведёт себя непривычно, проверьте сигналы индикатора: в статье как читать мигание лампочек насоса объяснено, что означает каждый режим.

Один насос может обслуживать и бойлер, и все краны сразу?

Может, если стоит на вводе водопровода в дом. Тогда он повышает давление для всей системы разом. Пошаговое подключение и настройку смотрите в статье полная инструкция по подключению насоса.
