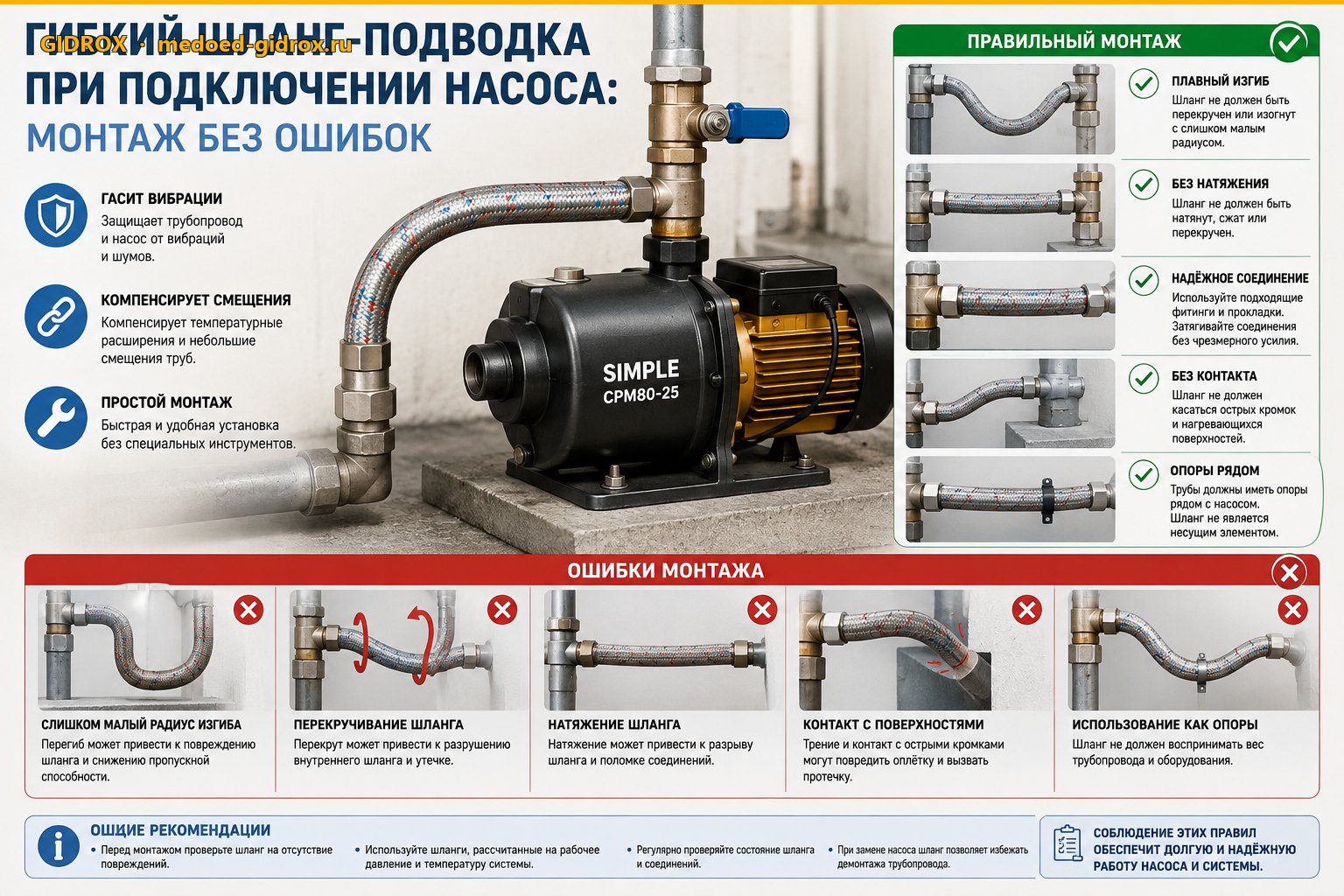

Гибкий шланг-подводка при подключении насоса: монтаж без ошибок

Насос работает тихо, но труба гудит на всю квартиру — это жёсткое соединение передаёт вибрацию в разводку. Гибкая подводка обрывает этот путь и стоит 150–400 рублей.

Зачем нужна гибкая подводка

Любой насос вибрирует. Когда его корпус жёстко соединён с металлической или полипропиленовой трубой, вибрация уходит напрямую в стены и арматуру. Хорошо слышно ночью.

Гибкая подводка — шланг из нержавеющей оплётки с резиновой вставкой внутри. Решает три задачи:

  • Гасит вибрацию — резиновая вставка поглощает механические колебания корпуса
  • Компенсирует несоосность — если труба и патрубок насоса стоят вкривь, подводка «прощает» до 10–15° отклонения
  • Упрощает демонтаж — насос снимается без разборки трубопровода

Без подводки резьбовое соединение постепенно разбалтывается от вибрации. Через 1–2 года появляется капель.

Какую подводку выбрать: диаметры и параметры

DC15-15, DC15-18N, DC15-18BN, DCG15-20N — резьба на входе G¾", на выходе G½". DC20-20, DC20-25N, DC20-25BN, DCG20-25N — G1" на входе и G¾" на выходе.

Параметр DC15-15 / DC15-18N / DC15-18BN / DCG15-20N (вход / выход) DC20-20 / DC20-25N / DC20-25BN / DCG20-25N (вход / выход)
Диаметр резьбы G¾" / G½" G1" / G¾"
Рабочее давление шланга не менее 10 бар
Температура воды до +90°C (для горячей воды — маркировка «ГВС» или «до +90°C»)
Рекомендуемая длина 15–30 см

Для горячей воды и отопительных контуров берите подводки с маркировкой «до +90°C» — обычные рассчитаны на +60°C и трескаются раньше. Для моделей с латунным корпусом (BN) это особенно актуально, поскольку они работают с горячей водой постоянно.

GIDROX на маркетплейсе

Правильная схема подключения

Порядок элементов на входе насоса — от трубы к насосу:

  1. Шаровой кран (Wikipedia) — чтобы перекрыть воду без слива системы
  2. Фильтр грубой очистки (сетчатый, 100–200 мкм)
  3. Обратный клапан (Wikipedia) — ставится до насоса, на горизонтальном участке трубы. По умолчанию лепестковый. Пружинный — только если горизонтального участка нет вообще
  4. Гибкая подводка
  5. Насос

На выходе: насос → гибкая подводка → шаровой кран → дальше по системе.

Важная техническая деталь: обратный клапан ни в одну модель GIDROX не встроен. Его ставят снаружи — только до насоса, на входе. Если поставить клапан после насоса, при запуске он будет давить в закрытый клапан — датчик потока будет срабатывать некорректно. Подводнее про полную схему монтажа читайте в пошаговой инструкции по подключению.

Типичные ошибки при установке

Натянутая подводка. Если расстояние между патрубком насоса и трубой больше длины шланга, его натягивают. Натянутый шланг передаёт вибрацию почти как жёсткое соединение. Правильно: насос должен «висеть» на подводке свободно, без натяжения.

Обычная подводка на горячую воду. При температуре выше +60°C стандартная резина дубеет и трескается за один сезон. Для контуров горячего водоснабжения и отопления — только термостойкие шланги.

Перетяжка резьбы. ФУМ-лента в 30 слоёв и затяжка «от души» — типичная ошибка. Чугунный или латунный корпус трескается не сразу, но скрытая трещина появляется через год-два. Достаточно 5–7 слоёв ФУМ и затяжки разводным ключом без рычага.

Подводка вместо обратного клапана. Гибкий шланг не удерживает воду в системе при выключении насоса. За это отвечает только обратный клапан — заменить его подводкой не получится.

Если после монтажа насос ведёт себя странно — мигают индикаторы или он не запускается — загляните в статью про расшифровку сигналов по миганию лампочек.

Частые вопросы

Можно ли обойтись без подводки?

Технически да. Но жёсткое соединение передаёт всю вибрацию в трубопровод. На металле звук расходится по всему дому. Подводка стоит 150–400 рублей — смысла экономить нет.

Сколько подводок нужно на один насос?

Две: одна на вход, одна на выход. Если поставить только на вход — лучше, чем ничего, но вибрация частично уйдёт через выходной патрубок.

Какой длины брать шланг?

15–30 см. Длиннее 30 см — шланг провисает под весом насоса и создаёт нагрузку на резьбу. Короче 15 см — почти не гасит вибрацию.

Нужна ли подводка, если насос стоит на рамке или в шкафу?

Да. Рамка и шкаф передают вибрацию в стену. Подводка нужна между насосом и трубой вне зависимости от того, как закреплён корпус.

Как понять, что подводка износилась?

Трещины на оплётке, вздутия на гладком участке, сырость под местом соединения. Осмотр раз в 6–12 месяцев достаточен. При температуре до +60°C качественная подводка служит 5–8 лет.

Про типичные ошибки при установке насоса, которые влияют на давление воды, читайте в материале о причинах отсутствия давления в горячей воде.
