Инструкция к насосу GIDROX: подключение, настройка и эксплуатация пошагово

Обратный клапан не там, неверный режим или прямое подключение в 220В — три ошибки, из-за которых насос не работает. Пошаговая инструкция по монтажу и настройке.

Что понадобится до начала работы

Настройка насоса GIDROX VFA10M (2200 Вт)

Модель VFA10M — насос переменной частоты (VFA-серия), и по логике управления она заметно отличается от насосов DC-серии. Если DC-модели работают по датчику протока и с минимумом настроек, то VFA10M управляется через частотный преобразователь и позволяет гибко регулировать режим работы под конкретную задачу — полив, водоснабжение дома, подкачку и т.д.

Что нужно настроить перед запуском

  • Мощность и питание. VFA10M рассчитан на 2200 Вт — перед подключением убедитесь, что электропроводка и автомат выдерживают эту нагрузку без просадки напряжения.
  • Защита от сухого хода. Проверьте, что функция активна и порог чувствительности выставлен корректно.
  • Плавный пуск. Частотный привод VFA10M сам регулирует разгон двигателя — резких скачков давления в системе при старте быть не должно; если они есть, проверьте настройки частоты в панели.

Если после настройки насос всё равно работает нестабильно (частые пуски-остановки, скачки давления), в первую очередь проверяйте герметичность системы — это самая частая причина некорректной работы.

Актуальные технические характеристики и документацию к конкретной модели смотрите в карточке товара GIDROX VFA10M.

В комплект насоса входит блок питания: он сам преобразует сетевые 110–240В в рабочие 24В постоянного тока. Никакого специального источника не нужно — просто обычная розетка.

Докупить нужно отдельно:

  • Обратный клапан (Wikipedia) — лепестковый, под диаметр входной трубы
  • Два шаровых крана — до и после насоса
  • ФУМ-лента или сантехнический лён для резьбовых соединений
  • Резиновые вставки или гибкие подводки для снижения вибрации

Шаровые краны — не опция, а необходимость. Без них снять насос для чистки или замены означает перекрыть воду во всём доме.

Схема подключения: место насоса в системе

Насос ставят на подающей трубе — после счётчика воды, но до точек водоразбора. Горизонтальный монтаж предпочтительнее вертикального: меньше вибрация, проще обслуживание.

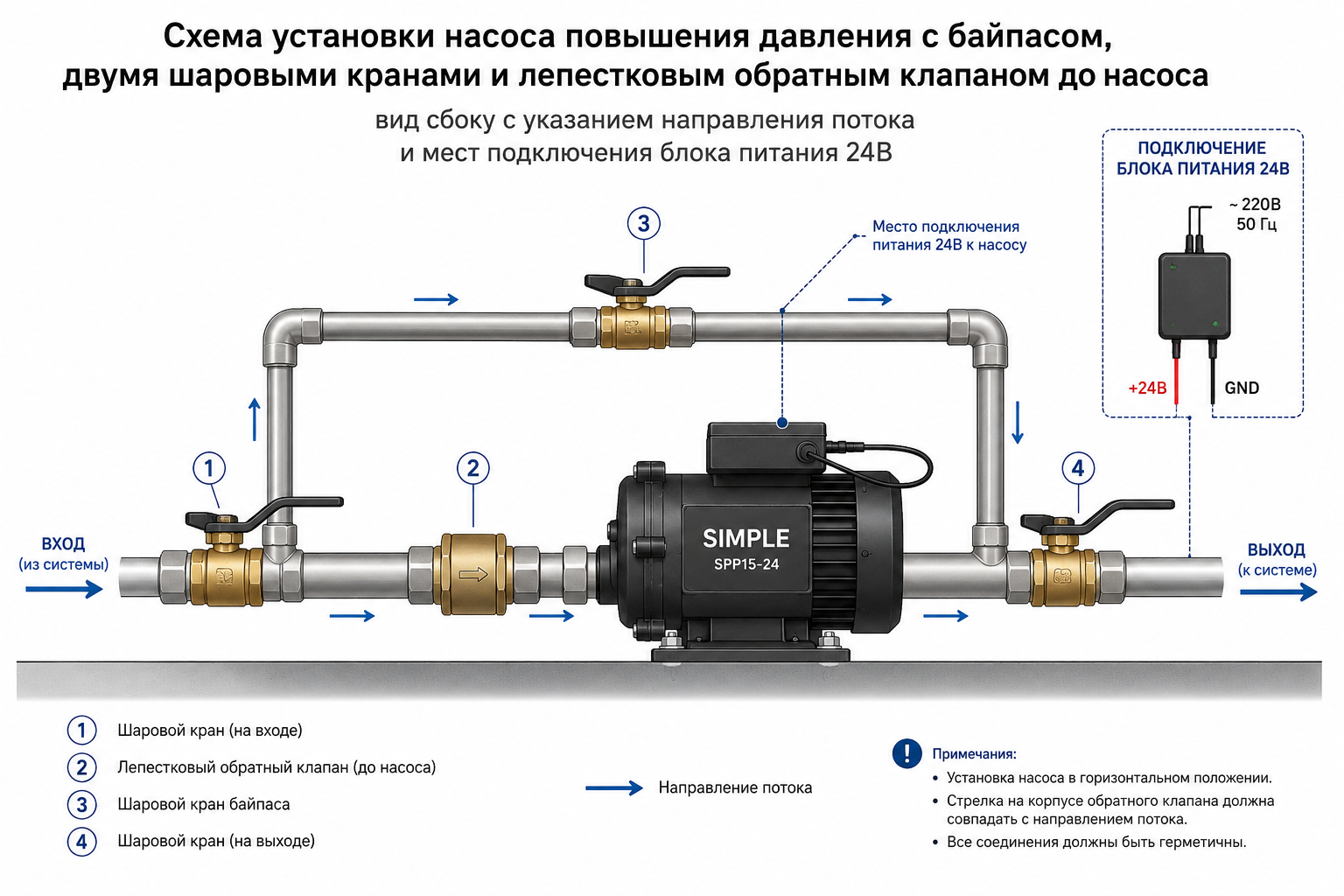

Схема установки насоса повышения давления с байпасом, двумя шаровыми кранами и лепестковым обратным клапаном до насоса — вид сбоку с указанием направления потока и мест подключения блока питания 24В.
Схема установки насоса повышения давления с байпасом, двумя шаровыми кранами и лепестковым обратным клапаном до насоса — вид сбоку с указанием направления потока и мест подключения блока питания 24В.

Параллельно насосу рекомендуется проложить байпас — трубу с краном в обход. Если насос встанет, откроете байпас и останетесь с водой без вызова сантехника.

Обратный клапан: только до насоса

Это самая распространённая ошибка монтажа — клапан ставят на выход насоса. Правильное место: до насоса, на горизонтальном участке входной трубы.

Лепестковый клапан работает только горизонтально. Если горизонтального участка нет — берите пружинный: он не зависит от ориентации в пространстве.

В корпус насосов GIDROX обратный клапан не встроен ни в одной модели. Буква «B» в маркировке (DC15-18-BN, DC20-25-BN) означает латунный корпус, а не встроенный клапан. Клапан всегда внешний и всегда до насоса.

Подключение питания

GIDROX работает от 24В постоянного тока. Блок питания в комплекте берёт сетевые 220В и отдаёт на насос 24В. Прямое подключение насоса в розетку без блока питания выведет его из строя.

Что учесть при монтаже:

  • Розетка должна иметь защиту от брызг — минимум IP44
  • Блок питания размещайте в сухом месте, вдали от конденсата
  • Не удлиняйте штатный кабель от блока до насоса: падение напряжения сбивает датчик потока

Режимы работы: Авто-1, Авто-2, ручной

Режим Насос включается Ограничение
Авто-1 При открытом кране / движении воды Нет, 24/7 штатно
Авто-2 Поддерживает давление при закрытых кранах Не более 2 часов без потока
Ручной Постоянно (принудительно) Только для тестирования и промывки

Для большинства квартир и домов подходит Авто-1: насос стартует при открытии крана, останавливается при закрытии. Никаких настроек не требуется.

Авто-2 выбирают, когда давление нужно поддерживать постоянно — например, для накопительного бойлера. Но при закрытых кранах вода в корпусе насоса не обновляется, и через 2 часа начинается перегрев. Простое реле времени на розетке решает задачу автоматически.

Как работает датчик потока

GIDROX реагирует на движение воды. Открылся кран — пошёл поток — насос включился. Закрылся кран — насос встал.

В насосах других производителей часто стоит реле давления, которое требует регулировки порогов включения и отключения — без этого насос начинает частить или не выключается. Датчик потока в GIDROX работает без ручной регулировки вообще.

Если насос не запускается при открытии крана, чаще всего причина — слабый напор от сети (менее 0,5 бар). По миганию лампочки на корпусе можно быстро определить, какая именно ситуация произошла.

Типичные ошибки при установке

  • Обратный клапан после насоса. Ставится только на вход, до насоса.
  • Подключение напрямую к 220В без блока питания. GIDROX работает только через блок 24В из комплекта.
  • Насос стоит вертикально патрубком вниз. Воздушная пробка в корпусе — вода не поступает.
  • Авто-2 без контроля времени. Оставить на ночь с закрытыми кранами — путь к перегреву.
  • Нет шаровых кранов обвязки. Любое обслуживание превращается в аварийное отключение воды.

Частые вопросы

Можно подключить к горячей воде?

Да. Все насосы GIDROX рассчитаны на воду до +90°C по паспорту — это относится и к моделям без маркировки BN, например DC15-18-N. DC15-18-BN и DC20-25-BN с латунным корпусом, серия DCG — тоже. Буква «B» в маркировке означает материал улитки (brass, латунь), а не иной допустимый температурный предел. Для длительного режима комфортная рабочая температура — до +60°C: при ней насос прослужит дольше.

Насос гудит и вибрирует — нормально ли это?

Производитель заявляет 35 дБ, но на жёстких трубах без амортизации реальный уровень может быть выше. Резиновые вставки на патрубках и мягкая подложка под кронштейн снимают большую часть вибрации.

Насос включается и сразу выключается

Скорее всего, воздух в системе. Откройте любой кран на 2–3 минуты — воздух выйдет, насос стабилизируется. Если не помогло, про причины потери напора есть отдельный разбор.

Подходит ли для отопления или тёплого пола?

GIDROX справляется с циркуляцией воды до +90°C и работает как дополнительный насос в контуре отопления или тёплого пола в режиме 24/7. Комфортная рабочая температура для постоянного режима — до +60°C. Для новой отопительной системы с нуля лучше взять специализированный циркуляционный насос с нужной гидравликой. О схемах обвязки с котлом подробно написано в статье про двухконтурный газовый котёл.

Какую модель выбрать?

Для квартиры с 1–2 ванными хватает DC15-18-N: расход 35 л/мин, напор 18 м, мощность 96 Вт. Для частного дома с несколькими точками разбора — DC20-25-N: расход 45 л/мин, напор 25 м, мощность 120 Вт. Подвал или сырое техническое помещение — серия DCG с защитой IP67.
