Как работает двухконтурный газовый котёл: принцип, схема и обвязка

Горячая вода сначала идёт холодной, а батареи слегка остывают при включении душа. Это не поломка — особенность проточного нагрева. Разберём, как устроен двухконтурный котёл, что нужно для правильной обвязки и какие ошибки стоят ремонта.

Два контура в одном корпусе

Двухконтурный газовый котёл решает две задачи: греет воду для радиаторов и нагревает водопроводную воду для кранов. Делает это поочерёдно, не одновременно.

Контур отопления — закрытый. Вода циркулирует по кругу: котёл → радиаторы → котёл. Водопроводная вода туда не попадает. Встроенный циркуляционный насос обеспечивает постоянное движение.

Контур ГВС — проточный. Холодная вода из трубопровода проходит через пластинчатый теплообменник и уходит к кранам нагретой. Это происходит только когда открыт кран.

Как котёл понимает, что открыли кран

Внутри стоит датчик потока. Как только расход через контур ГВС превышает 2–3 л/мин, котёл переключает трёхходовой клапан: горелка начинает греть пластинчатый теплообменник, а не контур отопления.

Поэтому при включении горячей воды:

  • первые несколько секунд идёт холодная — пока не выйдет остывшая вода из труб и не прогреется теплообменник;
  • батареи на 1–2 минуты получают меньше тепла — котёл переключился на ГВС.

Почему горячая вода долго не приходит — и что с этим делать

Чем длиннее труба от котла до крана, тем больше остывшей воды нужно выгнать. Три варианта сократить ожидание:

  1. Рециркуляция ГВС. Дополнительная труба возврата от точек водоразбора к котлу. Вода постоянно в движении и не успевает остыть. Требует поддержки котла (не все модели умеют) и прокладки второй трубы.
  2. Бойлер косвенного нагрева. Резервуар 50–150 л, подключённый к котлу. Горячая вода всегда готова. Удобнее при высоком потреблении.
  3. Короткая разводка. Чем ближе котёл к точкам водоразбора, тем меньше воды нужно выгнать перед горячей.

Схема подключения: пять точек

Стандартный двухконтурный котёл имеет пять патрубков. Важно не перепутать назначение:

Патрубок Что подключать Типовой диаметр
Подача отопления Прямая труба к радиаторам G ¾"
Обратка отопления Возврат от радиаторов G ¾"
Холодная вода ГВС Городской водопровод G ½"
Горячая вода ГВС Трубы к кранам G ½"
Газ Газовый стояк через счётчик G ½"

Обвязка котла: минимальный набор

Без этого лучше не запускать:

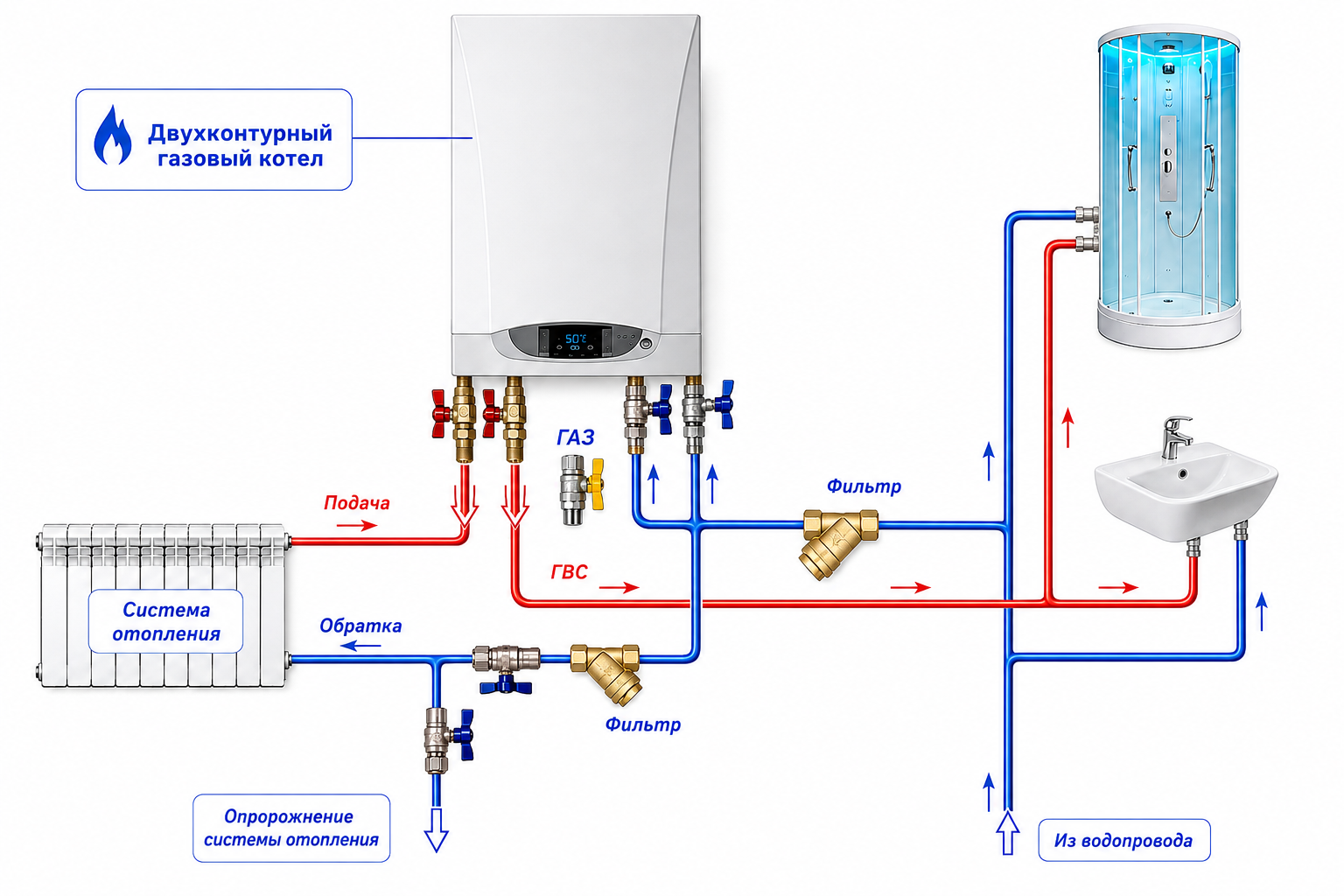

Схема обвязки двухконтурного газового котла: пять патрубков с подписями, шаровые краны, сетчатые фильтры, обратный клапан и редуктор давления на холодной воде ГВС.
Схема обвязки двухконтурного газового котла: пять патрубков с подписями, шаровые краны, сетчатые фильтры, обратный клапан и редуктор давления на холодной воде ГВС.
  • Шаровые краны на каждом патрубке — чтобы отключить котёл без слива всей системы.
  • Сетчатый фильтр на обратке отопления и на холодной воде ГВС — задерживает окалину и механические частицы.
  • Обратный клапан (Wikipedia) на холодной воде ГВС — защита от обратного тока в водопровод.
  • Редуктор давления, если в сети бывают скачки выше 3,5 бар.

Подробнее о том, как выбрать обратный клапан и где его правильно ставить в схемах с насосом: обратный клапан: нужен ли, какой выбрать и куда ставить.

Давление воды и контур ГВС. Большинство котлов активируют горячую воду при расходе от 2 до 3,5 л/мин. Если давление в трубопроводе ниже 0,3–0,5 бар, датчик потока не срабатывает и горячей воды нет вовсе. В таких случаях на холодный вход котла устанавливают насос повышения давления. страница бренда подходит для такой установки — рассчитан именно на бытовой водопровод.

Типичные ошибки монтажа

Нет фильтра на контуре ГВС

Пластинчатый теплообменник — самое уязвимое место котла. Внутренние каналы шириной 1–2 мм. Кальциевый налёт и частицы забивают их за 2–4 года. Замена или чистка теплообменника: 3 000–8 000 руб. Фильтр: 300–600 руб. Выбор очевиден.

Перепутаны подача и обратка отопления

Котёл будет греть, но термостаты не будут корректно регулировать температуру. Подача — труба, выходящая из котла горячей. Обратка — труба, возвращающая остывшую воду. На котле всегда есть маркировка, часто цветом: красный/синий.

Трубы обвязки у́же патрубков котла

Встроенный насос рассчитан на определённый расход. Заузить обвязку — значит поднять гидравлическое сопротивление. Система будет работать, но прогрев станет неравномерным. Для котлов 24–28 кВт патрубки G ¾", трубы в обвязке должны быть не тоньше.

Частые вопросы

Можно ли подключить тёплый пол к двухконтурному котлу?

Да, через смесительный узел. Котёл подаёт 60–80°C, тёплый пол работает на 35–45°C. Без смесителя — перегрев труб и некомфортная температура пола. Гидравлика схемы определяет, нужен ли дополнительный насос в контуре тёплого пола.

Котёл включается и сразу выключается — что это?

Тактование. Частые причины: слишком маленький контур отопления, высокая уставка температуры, засор теплообменника. Нормальный гистерезис — разница между температурой включения и выключения 5–8°C. Проверьте настройки котла через меню.

Давление в системе отопления постепенно падает

Три типичных причины: микротрещина в радиаторе или соединении труб, порванная мембрана в расширительном баке, стравливание через кран Маевского. Потери 0,1–0,2 бар за сутки — норма. Потери 0,5 бар за сутки и быстрее — явная утечка, ищите влажное пятно.

В трубах стучит при закрытии кранов

Гидравлический удар — резкий скачок давления при быстром перекрытии потока. В системе с двухконтурным котлом это особенно заметно: давление в ГВС и контуре отопления взаимосвязаны. Подробнее о диагностике и решениях: удары в трубах при закрытии крана: причины и решения.
