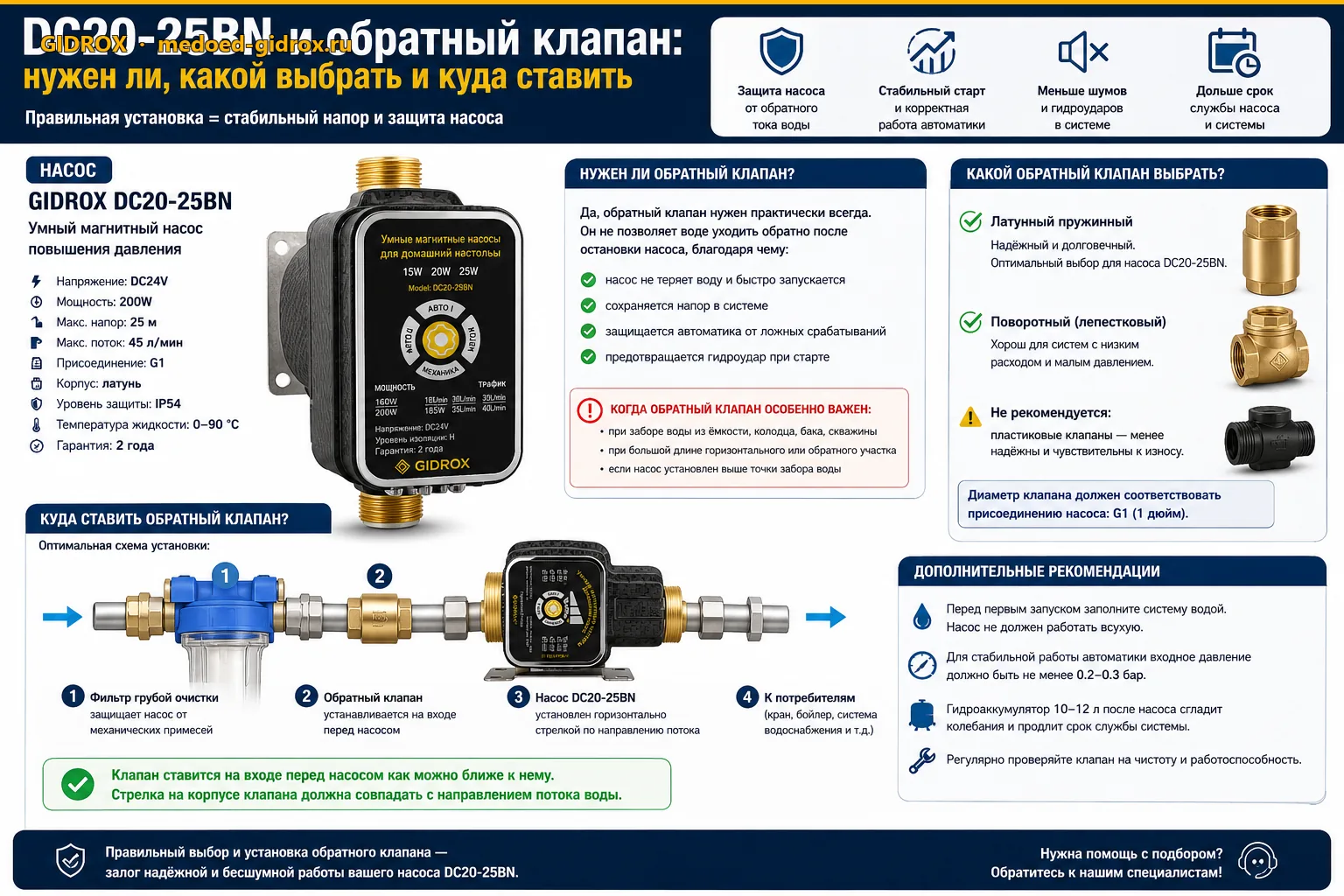

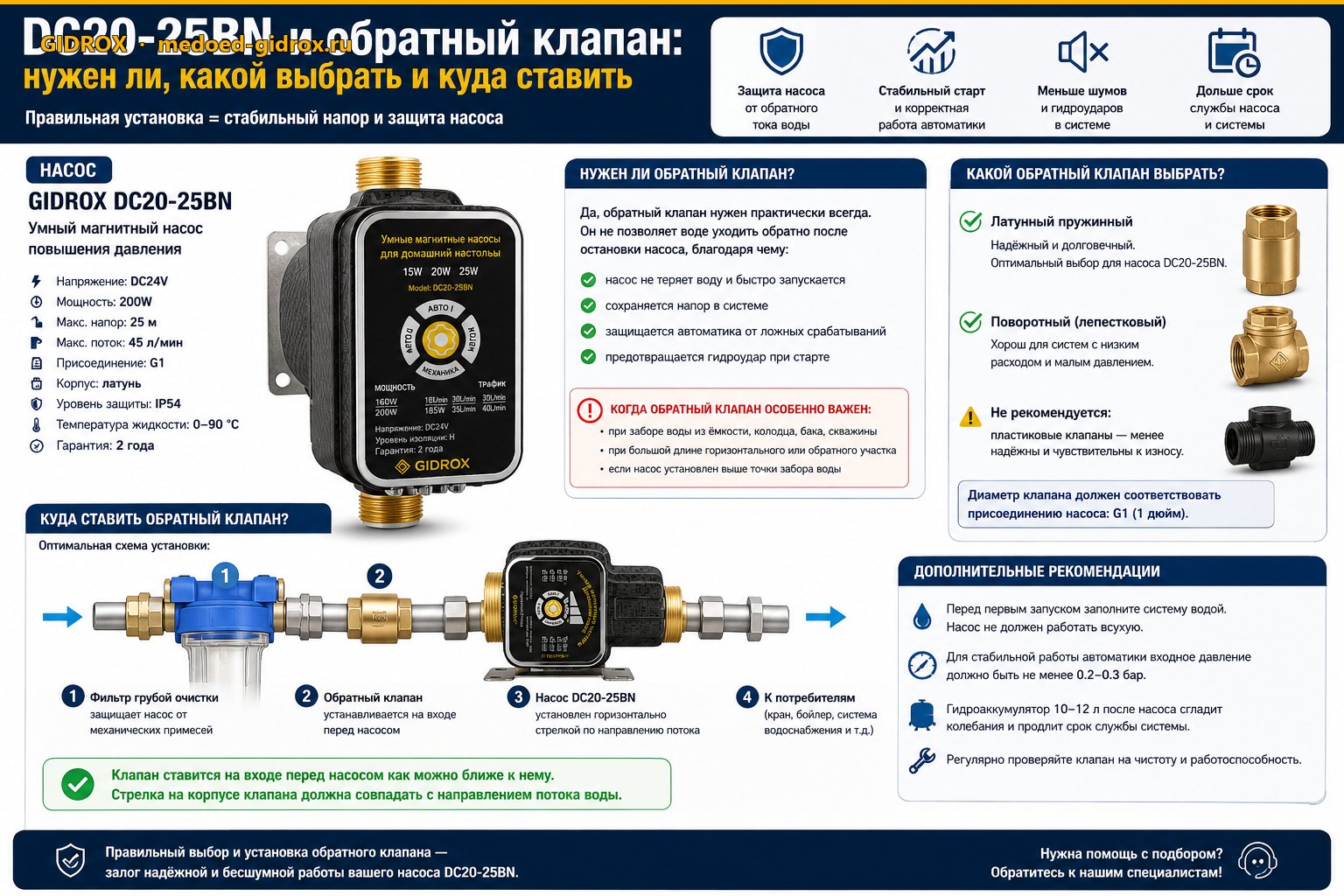

DC20-25BN и обратный клапан: нужен ли, какой выбрать и куда ставить

Буква «B» в DC20-25BN означает латунный корпус, а не встроенный клапан. Монтируют насос без него — и получают гидроудары и износ ротора через несколько месяцев.

Зачем нужен обратный клапан при насосе повышения давления

Насос с датчиком потока работает по простой схеме: открыли кран, датчик зафиксировал движение воды, насос включился и поднял давление. Закрыли кран, поток стих, насос выключился.

Без обратного клапана (Wikipedia) вода после выключения насоса идёт обратно в магистраль. Это ведёт к трём последствиям:

  • Гидроудар при следующем запуске. Насос включается против встречного потока воды.
  • Ложные срабатывания датчика потока. Обратный ток воды датчик считывает как «кран открыт» — насос гоняется вхолостую.
  • Загрязнение магистрали. Вода из системы квартиры попадает обратно в общий трубопровод.

Для DC20-25BN с латунным корпусом, который берут под горячую или жёсткую воду, обратный клапан не «желательная опция», а базовый элемент монтажа.

Встроен ли клапан в DC20-25BN

Нет. Ни в одной модели GIDROX обратный клапан не встроен в корпус: ни в чугунных DC15-15, DC15-18N, DC20-20 и DC20-25N, ни в латунных BN, ни во влагозащищённых DCG.

В названии буква «B» означает латунный корпус (Brass), буква «N» означает датчик потока (автозапуск). Никакой связи с обратным клапаном нет.

Паспортные данные DC20-25BN: мощность 120 Вт, напор 25 м, расход 45 л/мин, питание 24В постоянного тока (через блок 110–240В, стандартная розетка), рабочая температура до +90°C, латунный корпус, гарантия 2 года.

Какой обратный клапан подходит и куда его ставить

Лепестковый или пружинный

По умолчанию ставьте лепестковый (горизонтальный) клапан. Он работает за счёт гравитации: лепесток опускается и перекрывает обратный ток без пружины и дополнительного сопротивления потоку.

Пружинный клапан берут только в одном случае: в системе нет ни одного горизонтального участка трубы. Пружина добавляет небольшое гидравлическое сопротивление, что незначительно снижает производительность насоса.

До насоса или после

Клапан ставится до насоса — на подающей трубе, непосредственно перед входным патрубком, на горизонтальном участке.

Расположение клапана Что происходит Вывод
До насоса, горизонтальный участок Блокирует обратный ток из системы, защищает ротор Правильно
После насоса (выход) Обратный ток со стороны магистрали на ротор не блокируется Ошибка
Без клапана вообще Гидроудары, ложные срабатывания, износ ротора Опасно

Диаметр и резьба

DC20-25BN имеет входной патрубок G1". Обратный клапан подбирается того же типоразмера — G1" (DN25). Если труба в системе меньшего диаметра, переходник монтируется после клапана, а не до него.

Типичные ошибки монтажа

  • Клапан поставили после насоса. Насос не защищён от обратного потока со стороны магистрали. Самая распространённая ошибка при самостоятельной установке.
  • Лепестковый клапан на вертикальной трубе. Лепесток не закроется под собственным весом. Нужен горизонтальный участок или пружинный клапан.
  • Грязное седло клапана. В жёсткой воде на седле откладывается осадок — клапан перестаёт полностью закрываться. Проверяйте раз в сезон.
  • Насос без клапана «потому что давление и так слабое». При слабом давлении в магистрали обратный ток как раз наиболее вероятен.

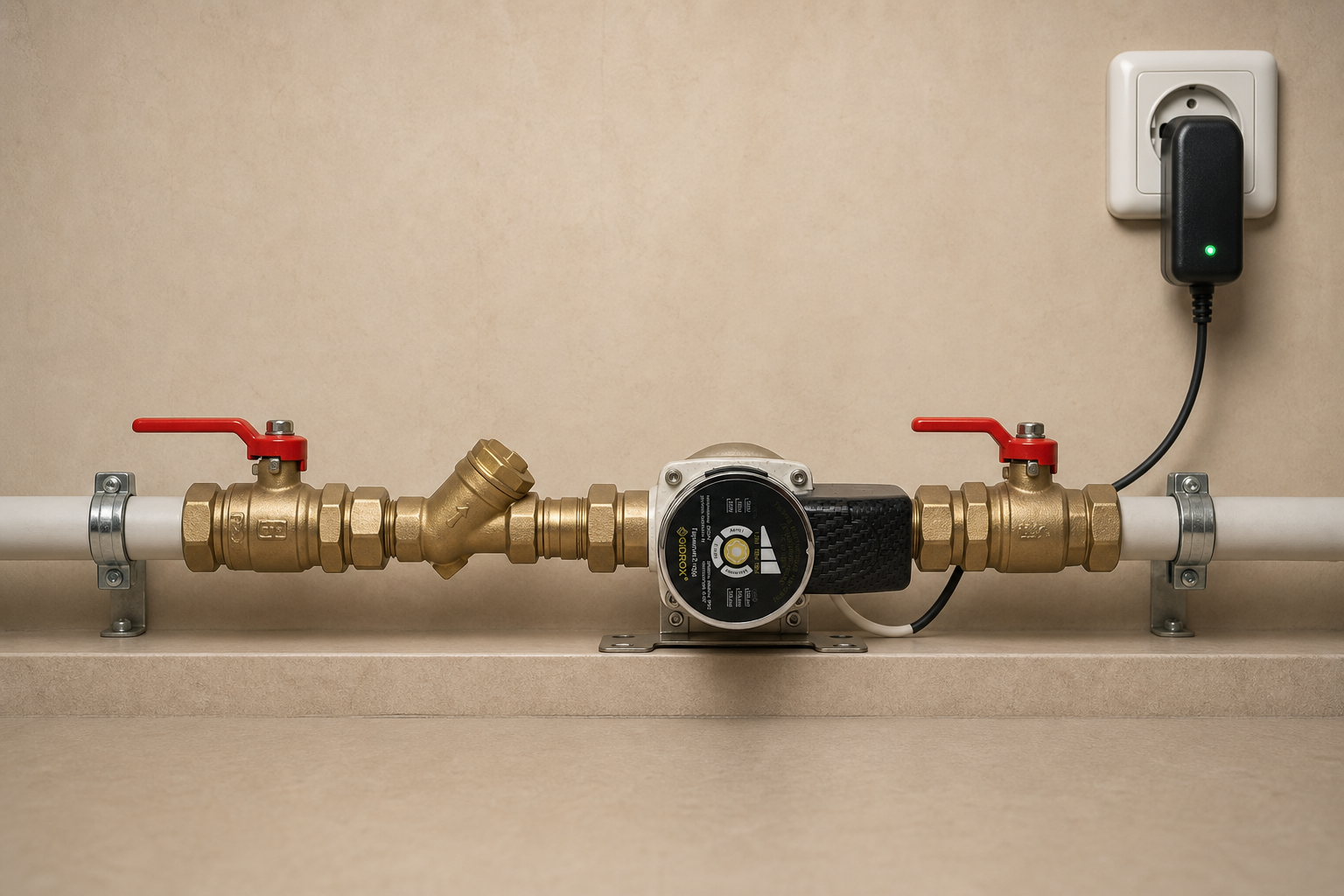

Схема монтажа насоса: лепестковый обратный клапан на горизонтальном участке трубы до входного патрубка, шаровые краны до и после насоса, блок питания — всё подписано с указанием направления потока вод
Схема монтажа насоса: лепестковый обратный клапан на горизонтальном участке трубы до входного патрубка, шаровые краны до и после насоса, блок питания — всё подписано с указанием направления потока вод

Если насос включается без видимых причин или в трубах слышны щелчки, скорее всего, клапан отсутствует или стоит не там. Подробнее о ложных срабатываниях: DC20-25N не включается в авторежиме: 5 причин и как устранить.

Частые вопросы

Нужен ли клапан в квартире с центральным водоснабжением?

Да. Давление в городской магистрали нестабильно: ночью выше, в часы пик падает. При падении давления вода из уже нагретых труб квартиры идёт обратно. Клапан это блокирует, защищает насос и соответствует санитарным требованиям к системам водоснабжения.

Можно ли заменить обратный клапан шаровым краном?

Нет. Шаровой кран перекрывает поток вручную; клапан работает автоматически: закрывается, как только давление со стороны системы превышает давление со стороны магистрали. Это разные функции. Шаровые краны до и после насоса всё равно нужны — для обслуживания, но они клапан не заменяют.

В системе уже есть клапан на вводе. Нужен ещё один?

Зависит от расположения. Клапан на вводе в квартиру или у счётчика не защищает насос. Нужен клапан именно перед входным патрубком насоса, вплотную к нему.

Клапан влияет на шум насоса?

Косвенно снижает. Без клапана при запуске насос включается против встречного потока, что создаёт вибрацию и гидравлические удары в трубах. С правильно установленным клапаном запуск проходит мягче. О природе шумов в трубах подробнее: удар в трубах при закрытии крана: причины, диагностика и решения.

Латунный DC20-25BN нужен только для горячей воды?

Нет. Латунный корпус выбирают в трёх ситуациях: горячая вода, жёсткая вода с высокой минерализацией, агрессивная среда с высокой влажностью, где чугун корродирует быстрее. Для мягкой холодной воды чугунный DC20-25N справится так же. посмотреть DC15/DC20

Что нужно для правильного монтажа DC20-25BN

  1. Лепестковый обратный клапан G1" — на горизонтальный участок трубы перед входным патрубком насоса.
  2. Шаровые краны до и после насоса — чтобы снять насос без слива всей системы.
  3. Блок питания 110–240В→24В — идёт в комплекте, подключается в обычную розетку.
  4. Фильтр грубой очистки перед насосом — обязателен при жёсткой воде или старых трубах.

При таком монтаже насос с датчиком потока работает полностью автоматически: открыли кран — давление поднялось, закрыли — насос замолчал. О том, на что смотреть при выборе тихой модели для квартиры: тихий насос для квартиры: на что смотреть при выборе.
