Как подобрать расширительный бак под объём системы отопления

Расширительный бак на 18 литров, поставленный «по инструкции к котлу», в реальной системе на 150 литров теплоносителя не спасёт — предохранительный клапан будет капать при каждом нагреве. Разбираем расчёт объёма по формуле, а не на глазок.

Зачем бак вообще нужен

Вода при нагреве до 90°C расширяется примерно на 3,6% от исходного объёма. В системе на 200 литров это 7,2 литра лишней жидкости, которой некуда деться в закрытом контуре. Мембранный бак принимает этот излишек, гасит скачок давления и не даёт сработать предохранительному клапану.

Слишком маленький бак означает регулярный сброс теплоносителя через клапан, подсос воздуха и, как следствие, коррозию радиаторов изнутри.

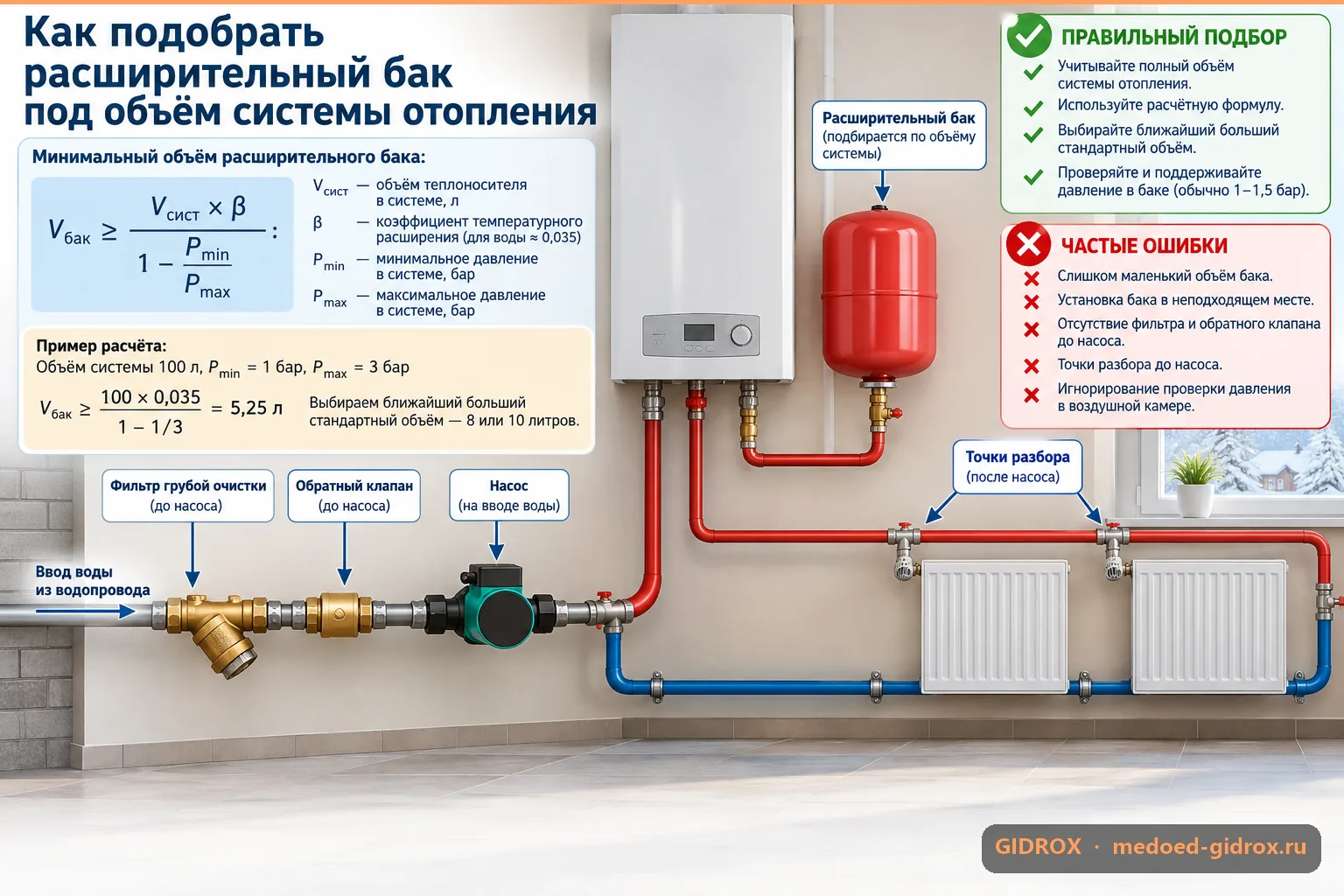

Формула расчёта объёма

Рабочая формула для закрытой системы отопления (Wikipedia):

V бака = (V системы × коэффициент расширения) ÷ (1 − Pmin ÷ Pmax)

Где Pmin — давление зарядки мембраны, Pmax — давление срабатывания клапана (обычно 3 бар). Пример: система 150 л, нагрев до 80°C, зарядка 1,5 бар, клапан на 3 бар.

• Объём расширения: 150 × 0,029 = 4,35 л
• Коэффициент запаса: 1 − 1,5/3 = 0,5
• Нужный объём бака: 4,35 ÷ 0,5 ≈ 8,7 л

Ближайший коммерческий размер — 12 литров, с небольшим запасом на неточность измерения объёма системы.

Коэффициент расширения по температуре

С антифризом (пропиленгликоль 30-40%) коэффициент выше на 25-35% при той же температуре — бак нужен ощутимо больше, чем для чистой воды.

Объём системы редко известен точно. Практический ориентир для расчёта: 12-15 литров теплоносителя на каждый кВт мощности котла для систем с радиаторами, 20-25 л/кВт — если в контуре есть тёплый пол (Wikipedia).

Давление зарядки мембраны — отдельный шаг

Заводское давление в баке (часто 1,5 бар) редко подходит под конкретный дом. Правильное значение — статическая высота столба воды в системе плюс 0,2 бар запаса.

Для дома с высотой контура 6 метров: 0,6 бар (1 бар на 10 м) + 0,2 = 0,8 бар. Проверяется автомобильным манометром через ниппель на баке, когда система полностью сброшена и отключена от воды.

Типичные ошибки при выборе и монтаже

• Берут бак «как в прошлый раз» без расчёта под конкретную систему — размер зависит от объёма контура, а не от площади дома
• Не учитывают объём самого котла — у настенных моделей внутренний теплообменник добавляет 2-5 литров

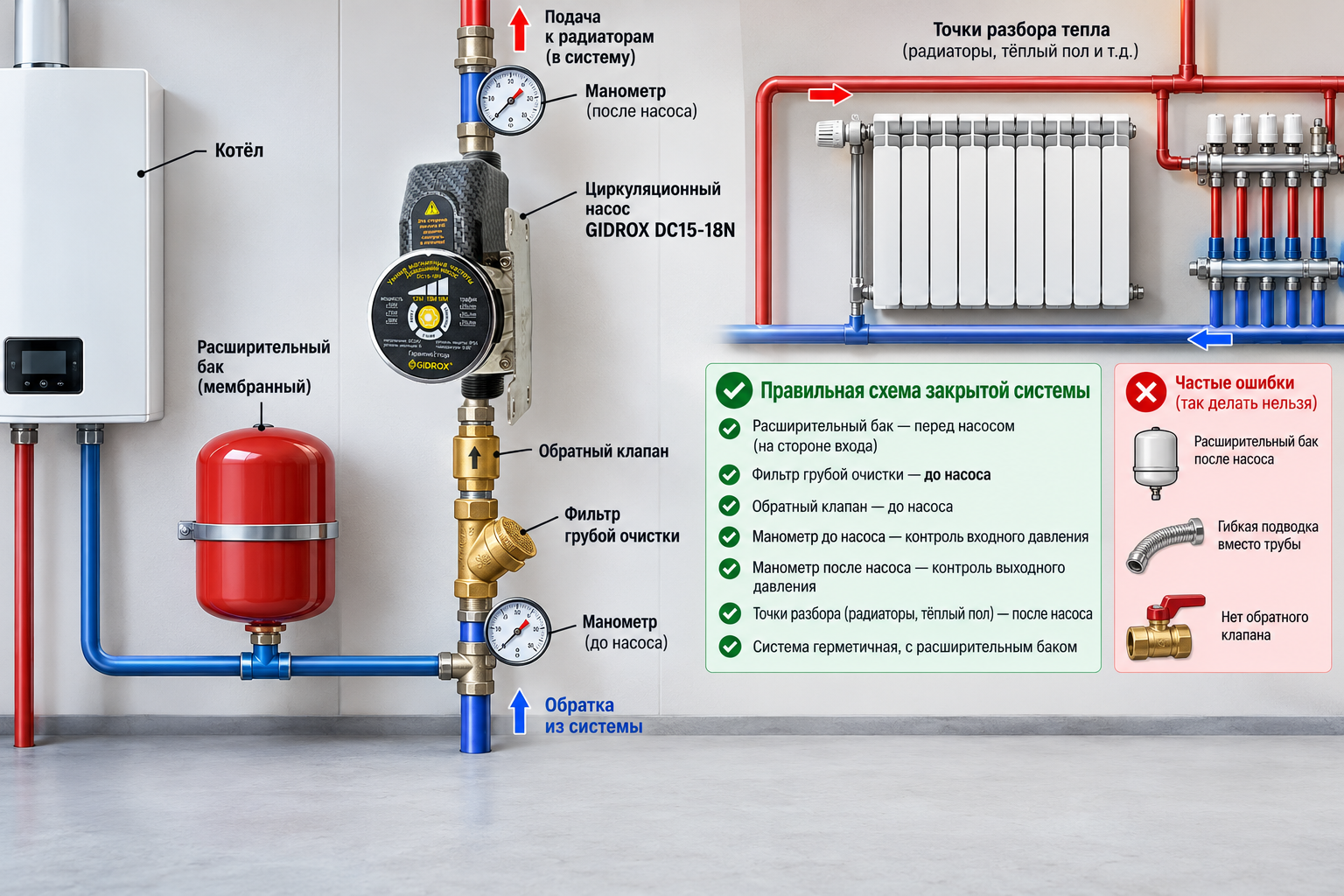

• Ставят бак после циркуляционного насоса вместо линии перед всасывающим патрубком — так гасится не всё колебание давления
• Забывают проверить зарядку мембраны при вводе в эксплуатацию — бак может быть исправен, но настроен неправильно

Не путать с гидроаккумулятором в водоснабжении

Расширительный бак закрытой системы отопления и мембранный бак в контуре водоснабжения выглядят похоже, но решают разные задачи. Первый гасит тепловое расширение теплоносителя, второй работает в паре с насосом повышения давления и сглаживает первые секунды разбора воды, пока не запустится насос. Если система запитана из накопительной ёмкости, устройство такого узла подробно разобрано в статье про насос для дома с накопительной ёмкостью — там другая логика подбора объёма, завязанная на расход воды, а не на температуру. готовые решения

Частые вопросы

Можно ли взять бак с запасом побольше расчётного? Да, лишний объём не вредит системе, только увеличивает стоимость и место под установку.

Что будет, если бак слишком мал? Клапан начнёт стравливать теплоноситель при каждом сильном нагреве, в систему будет подсасываться воздух — а это ускоренная коррозия труб и радиаторов.

Нужен ли расширительный бак в системе с котлом и магистральным фильтром на входе? Да, фильтр на входе холодной воды никак не связан с расширением теплоносителя внутри замкнутого контура отопления — это два разных узла системы.

Как понять, что бак пробит? Через ниппель вместо воздуха выходит вода, либо давление в системе почти не растёт при нагреве — мембрана порвана, бак под замену.
