GIDROX DCG20-25N для дома из накопительной ёмкости: подойдёт ли и как подключить

Короткий ответ: да, DCG20-25N подходит для водоснабжения дома из накопительной ёмкости, если вода приходит к насосу самотёком. Это повысительный насос: он добавляет давление к воде, которая к нему уже поступает, но не поднимает воду из пустой трубы и не всасывает её с глубины. Поэтому всё решает, где стоит ёмкость и как собрана линия до насоса. Ниже — условия, схема, выбор режима и ошибки, из-за которых такая система «не заводится».

Что умеет DCG20-25N

• Напор — 15 / 20 / 25 м по трём скоростям, расход до 45 л/мин. Гидравлика такая же, как у DC20-25N.
• Питание — 24 В через блок питания из комплекта, плата залита компаундом, защита IP67, дисплей и герметичный авиа-разъём. Поэтому DCG удобен там, где сыро: в приямке, погребе, пристройке рядом с баком.
• Автоматика — по датчику протока, а не по реле давления. Режимы: Авто-1, Авто-2 и ручной.
• Подключение — резьба 1", в комплекте американки с переходом на 3/4".
• Сколько точек — обычно от одной до четырёх одновременно: душ, кухня, стиральная машина, санузел.

Отличия от DC20-25N подробно разобраны в статье чем отличаются DCG20-25N и DC20-25N. Точные характеристики — на странице модели.

Какое давление будет от ёмкости

Напор насоса складывается с давлением на входе. От водопровода с 0,8 бар насос может поднять давление заметно выше. У ёмкости подпор почти нулевой, поэтому ориентир другой: около 2,5 бар — это потолок при закрытых кранах. Во время разбора давление ниже и зависит от расхода, длины трубы и высоты подъёма.

Для дома на одном этаже этого хватает на душ, кухню и бытовую технику. Если воду нужно поднимать на второй этаж по длинной трассе, закладывайте запас и гидроаккумулятор большего объёма (об этом ниже).

Важно понимать: насос повышает давление, но не создаёт воду. Если ёмкость пустеет быстрее, чем наполняется, никакой насос этого не исправит.

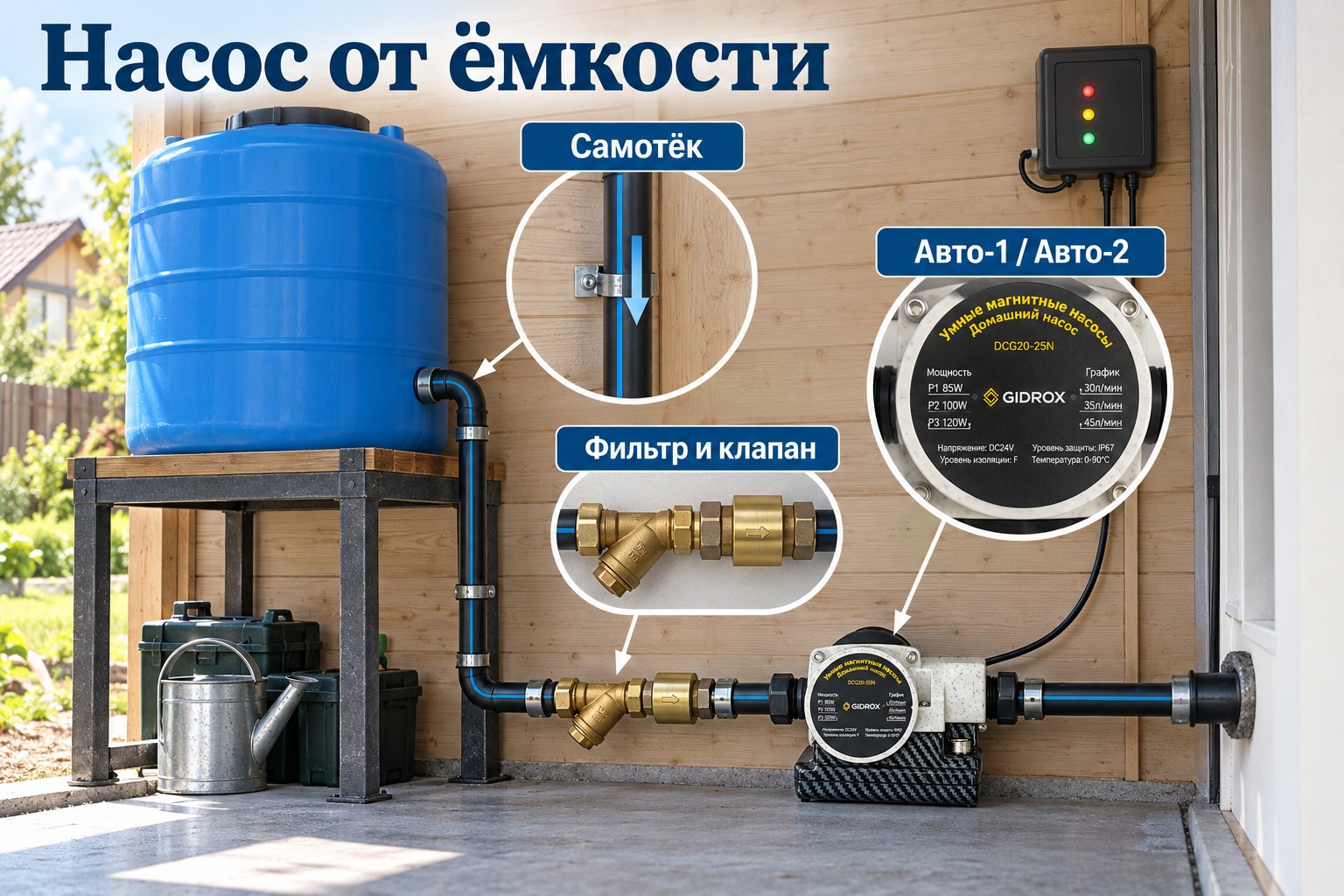

Главное условие — самотёк

Насос не самовсасывающий. Вода должна сама стекать к его входу, а труба до насоса должна быть полностью заполнена, без воздуха. Значит, насос стоит ниже уровня воды в ёмкости, а линия от бака к насосу идёт вниз или ровно, без горбов, где собирается воздух.

Проверка потока простая. Подставьте полуторалитровую бутылку под кран, который будет работать от насоса (пока самотёком). Если бутылка наполняется за минуту или быстрее, поток достаточный, чтобы автоматика сработала. Если медленнее, понадобится режим Авто-2 или гидроаккумулятор.

Где ставить ёмкость: выше или ниже кранов

Смотрите не на высоту бака над насосом, а на его высоту над всеми точками разбора: смесителями, лейкой душа, трубами.

Если бак стоит на улице, берегите его и трубы от солнца и мороза: вода в линии до насоса не должна замерзать.

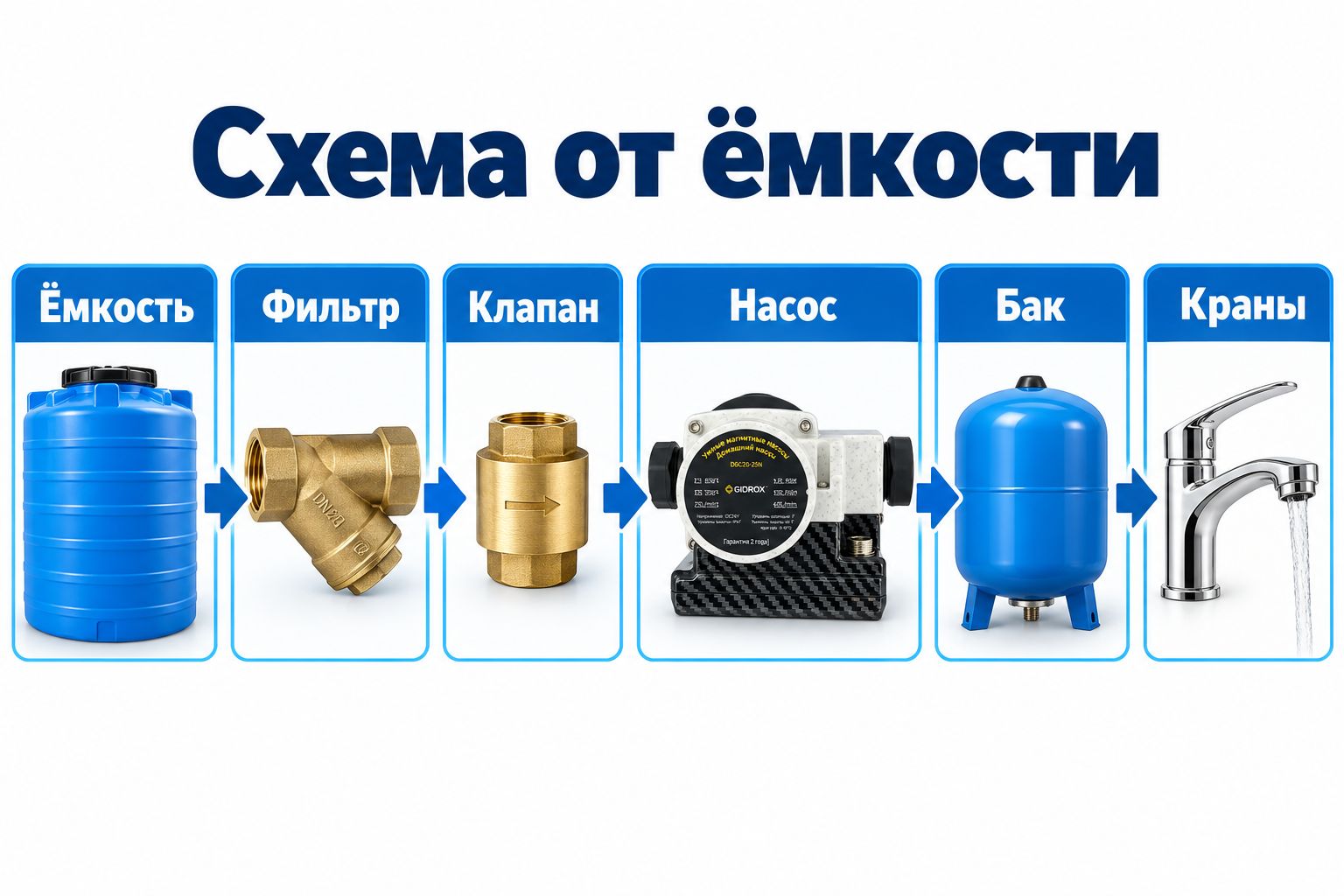

Схема подключения по порядку

Типовая линия от ёмкости к дому выглядит так:

1. Ёмкость — забор воды выше дна, чтобы осадок не уходил в трубу.
2. Шаровой кран — чтобы обслуживать насос, не сливая бак.
3. Фильтр грубой очистки — обязателен: без него на насос не действует гарантия. Промывайте его регулярно, забитый фильтр режет поток.
4. Обратный клапан перед насосом — не даёт давлению уходить обратно в бак, когда краны закрыты. На горизонтальном участке ставьте лепестковый: у пружинного сопротивление больше, а при почти нулевом подпоре каждая доля бара на счету.
5. Насос — строго по стрелке на корпусе: вход со стороны бака, выход в дом.
6. Гидроаккумулятор — после насоса, если ёмкость ниже кранов и нужен Авто-1.
7. Разводка к кранам.

На вход насоса — только жёсткая труба полного сечения. Гибкая подводка с узким каналом 10–12 мм душит поток, и насос работает хуже, чем мог бы. Подробнее о клапанах — в статье обратный клапан: виды и правильная установка.

Гидроаккумулятор: какой объём и какое преддавление

Когда ёмкость ниже кранов, гидроаккумулятор после насоса помогает работать в Авто-1. По нашим опытам на стенде:

• Объём — 10–12 л, если краны рядом и на том же этаже; 25 л, если трасса длинная или вода идёт на второй этаж.
• Преддавление — не ниже 1 атм. При 0,3–0,5 атм насос на подъёме 3–5 м не запускался. На трассе 30 м с подъёмом 5 м устойчиво работало 2 атм.

Если сомневаетесь, ставьте преддавление выше, а не ниже: бак наберёт чуть меньше воды, зато запуск будет уверенным. Преддавление проверяют манометром на ниппеле при пустом баке и выключенном насосе. Схемы с баком разобраны в статье схема подключения насоса к гидроаккумулятору.

Первый пуск

1. Заполните бак и откройте шаровой кран.
2. Откройте ближайший кран после насоса и дождитесь ровной струи без воздуха — линия и насос должны быть заполнены водой.
3. Включите насос в нужном режиме. Без воды он не должен работать дольше 5–10 секунд.
4. Поочерёдно откройте остальные краны, чтобы вышел воздух из разводки.
5. Закройте все краны и убедитесь, что в Авто-1 насос остановился.

Частые ошибки

• Бак ниже кранов, режим Авто-1, гидроаккумулятора нет — насос не запускается или запускается через раз.
• Насос выше уровня воды — в трубе остаётся воздух, насос шумит и не качает.
• Гибкий шланг на входе — поток падает, датчик не срабатывает.
• Пружинный клапан при нулевом подпоре — вода не может продавить пружину.
• Авто-2 на всю ночь при закрытых кранах — насос и плата греются без пользы.
• Работа при пустой ёмкости — сухой ход портит насос. Следите за уровнем воды.

Итог

DCG20-25N подходит для дома с накопительной ёмкостью. Нужно, чтобы вода приходила к насосу самотёком, на входе стояли фильтр и обратный клапан, а режим соответствовал высоте бака. Ёмкость выше всех кранов — работайте в Авто-1. Ниже — используйте Авто-2 с выключением на ночь или поставьте гидроаккумулятор с преддавлением от 1 атм. Если сомневаетесь в своей схеме, опишите её нам: высоту бака, длину трубы и сколько кранов работает одновременно — подскажем. Все модели — в каталоге.
