Схема подключения насоса повышения давления к гидроаккумулятору

Насос без гидроаккумулятора включается по 20-30 раз в час и через полгода такой работы сгорает раньше гарантийного срока. Причина почти всегда одна: в схеме нет бака, который берёт на себя частые мелкие разборы воды.

Разберём порядок узлов по трубе, покажем, где чаще всего ошибаются монтажники, и ответим на вопросы, которые обычно всплывают уже после покупки насоса.

Зачем гидроаккумулятор в паре с насосом

Мембранный бак хранит небольшой запас воды под давлением. Когда кто-то открывает кран на минуту, воду отдаёт бак, а не насос, и агрегат не запускается ради стакана воды.

Без этого узла насос ловит каждое открытие крана как команду на пуск. Резкие скачки давления первыми ощущают приборы с электронным управлением: например, у стиральной машины может сброситься программа на середине цикла из-за просадки напора.

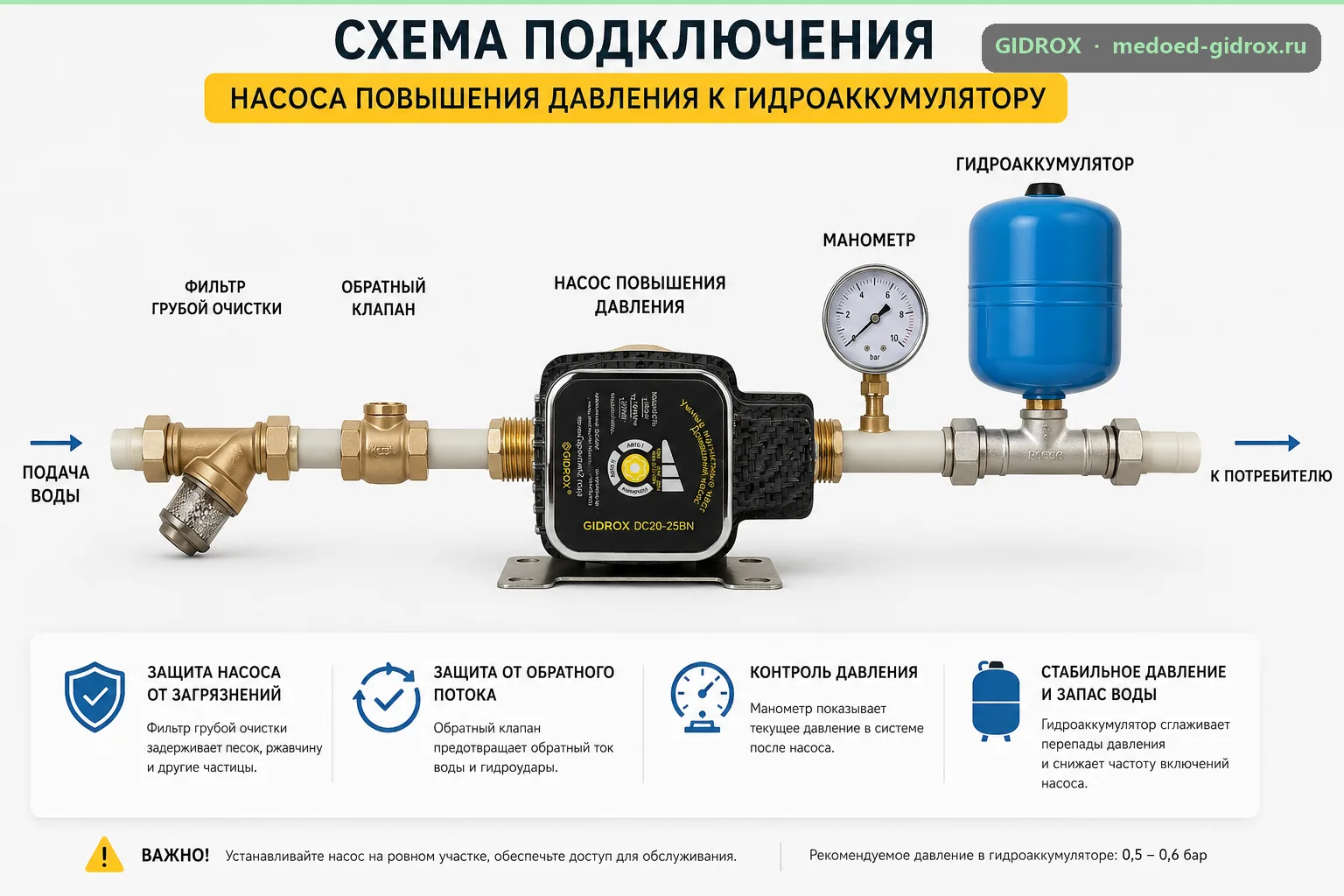

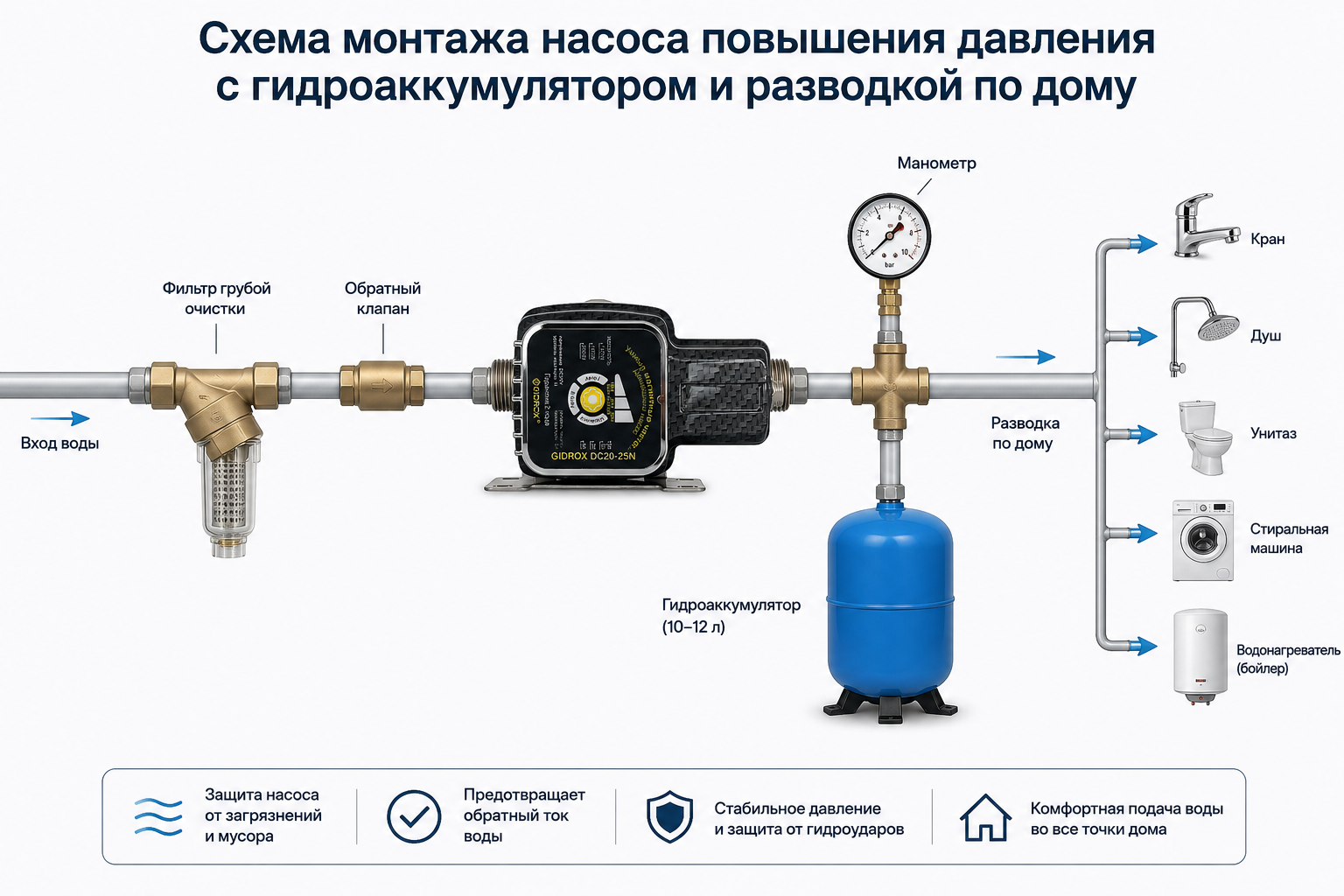

Порядок подключения: от трубы до крана

1. Фильтр грубой очистки на входе, защищает крыльчатку насоса от песка и окалины.
2. Обратный клапан на горизонтальном участке трубы, ставится до насоса.
3. Насос повышения давления.
4. Тройник с манометром и реле давления (в классической схеме) или с автоматикой насоса.
5. Гидроаккумулятор (Wikipedia), подключается через тот же тройник.
6. Разводка на точки водозабора.

Куда ставить обратный клапан

По умолчанию берут лепестковый клапан: он ставится на горизонтальном участке трубы до насоса и почти не создаёт сопротивления потоку. Пружинный вариант нужен только если в разводке вообще нет горизонтального отрезка, у него выше гидравлическое сопротивление.

Ставить обратный клапан (Wikipedia) после насоса или на выходе в дом — ошибка: клапан на выходе не удерживает воду в камере насоса при остановке, камера пустеет и завоздушивается, а при следующем пуске крыльчатка бьёт по воздуху — отсюда гидроудар. Заодно растёт риск коррозии и запуска насоса всухую.

Реле давления или датчик потока

В классической схеме реле давления следит за показаниями в трубе и включает насос при падении ниже заданной отметки. Гидроаккумулятор здесь нужен именно для того, чтобы реле не щёлкало каждую секунду.

У насосов с датчиком протока логика другая: автоматика реагирует на само движение воды в трубе, а не на давление. нашего магазина, например, запускается при открытии крана и отключается при его закрытии, без привязки к показаниям манометра. Бак в такой схеме всё равно ставят, но уже не ради защиты от частых пусков, а чтобы дать запас воды и давления в первые секунды после открытия крана — пока датчик протока не среагировал и насос не вышел на рабочий режим.

Питание у насосов с датчиком протока обычно 24 В постоянного тока от отдельного блока питания, который включается в обычную розетку 110-240 В, а не напрямую в сеть. Если тянете отдельную линию к насосу, сечение кабеля подбирайте по нагрузке, иначе проводка греется: подробный расчёт есть в статье как рассчитать сечение кабеля для проводки.

Какой объём бака нужен

Частые ошибки монтажа

• Обратный клапан ставят после насоса вместо участка до него.
• Бак не накачан воздухом перед первым пуском, мембрана быстро продавливается, и бак перестаёт держать запас.
• Экономят на объёме бака, насос включается каждые 20-30 секунд и изнашивается за считанные месяцы.
• Тройник с манометром ставят до фильтра, из-за грязной воды показания врут уже через пару недель.

Перед первым пуском проверьте давление воздуха в гидроаккумуляторе манометром на золотнике, как у автомобильной шины. Оно должно быть на 0,2-0,3 бар ниже давления включения насоса. Если бак спущен, автоматика начнёт частить с первого дня работы.

Частые вопросы

Можно ли обойтись вообще без гидроаккумулятора?

Технически да, если автоматика насоса реагирует на поток, а не на давление. Но без бака любой гидроудар при резком закрытии крана бьёт прямо по насосу и трубам, а короткое отключение света оставляет дом без воды мгновенно.

Какое давление накачки ставить в баке?

Для схемы с реле давления — обычно 1,5 бар, точная цифра зависит от давления включения насоса: воздух в баке всегда должен быть чуть ниже этой отметки, иначе мембрана не сработает вовремя. Для насосов с датчиком протока давление накачки нужно ниже, 0,3-0,5 бар: при более высоком преддавлении бак выталкивает воду под этим давлением и «глушит» стартовый проток через насос — автоматика не срабатывает.

Можно ли подключить два насоса на один гидроаккумулятор?

Можно, если это резервная пара с обратными клапанами на каждой ветке до тройника. Без клапанов вода от рабочего насоса пойдёт через простаивающий и создаст ложное давление на его выходе.

Почему после установки бак быстро «садится» по давлению?

Чаще всего винят порванную мембрану, но в половине случаев причина проще: забыли накачать воздушную камеру или манометр стоит не в том месте тройника и показывает давление в трубе, а не в баке.
