Как рассчитать сечение кабеля для проводки в квартире и доме

Провод 1,5 мм² под розетками с чайником и микроволновкой — частая причина оплавленных вилок. Как правильно посчитать сечение кабеля.

Автомат не всегда спасает провод

Автоматический выключатель защищает от короткого замыкания и превышения собственного номинала. Он не знает, какое сечение стоит за ним в стене.

Типичная ошибка на ремонте: электрик ставит автомат на 25 А, а линию тянет проводом 2,5 мм², рассчитанным максимум на 21-25 А в длительном режиме. Автомат не отключается, потому что нагрузка ниже его номинала, а провод под штукатуркой греется годами. Изоляция дубеет, темнеет, в местах соединений появляется характерный запах гари.

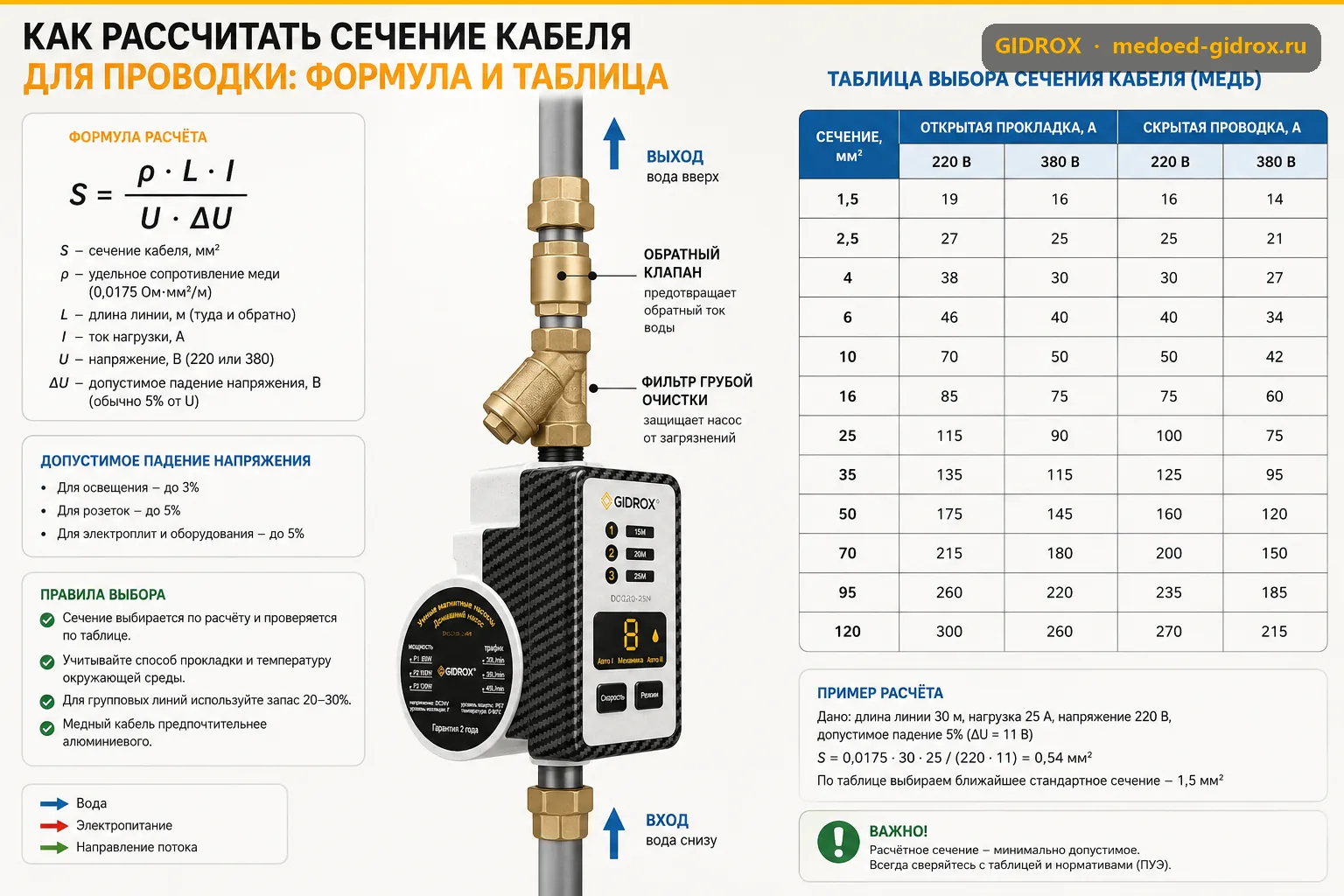

Формула расчёта сечения кабеля

Для однофазной сети 220 В сила тока считается просто:

I = P / U, где P — суммарная мощность приборов на линии в ваттах, U — 220 В.

Пример: на кухне одновременно работают чайник (2000 Вт), микроволновка (1500 Вт) и вытяжка (300 Вт). Суммарная мощность 3800 Вт, ток: 3800 / 220 ≈ 17,3 А. Под такую нагрузку нужен медный кабель минимум 2,5 мм², а с запасом на будущий духовой шкаф — сразу 4 мм².

Таблица сечений медного кабеля по нагрузке

Значения для меди в ПВХ-изоляции, проложенной в стене или гофре. Алюминиевый провод при том же сечении держит на 25-30% меньший ток, поэтому его сечение всегда берут на ступень выше.

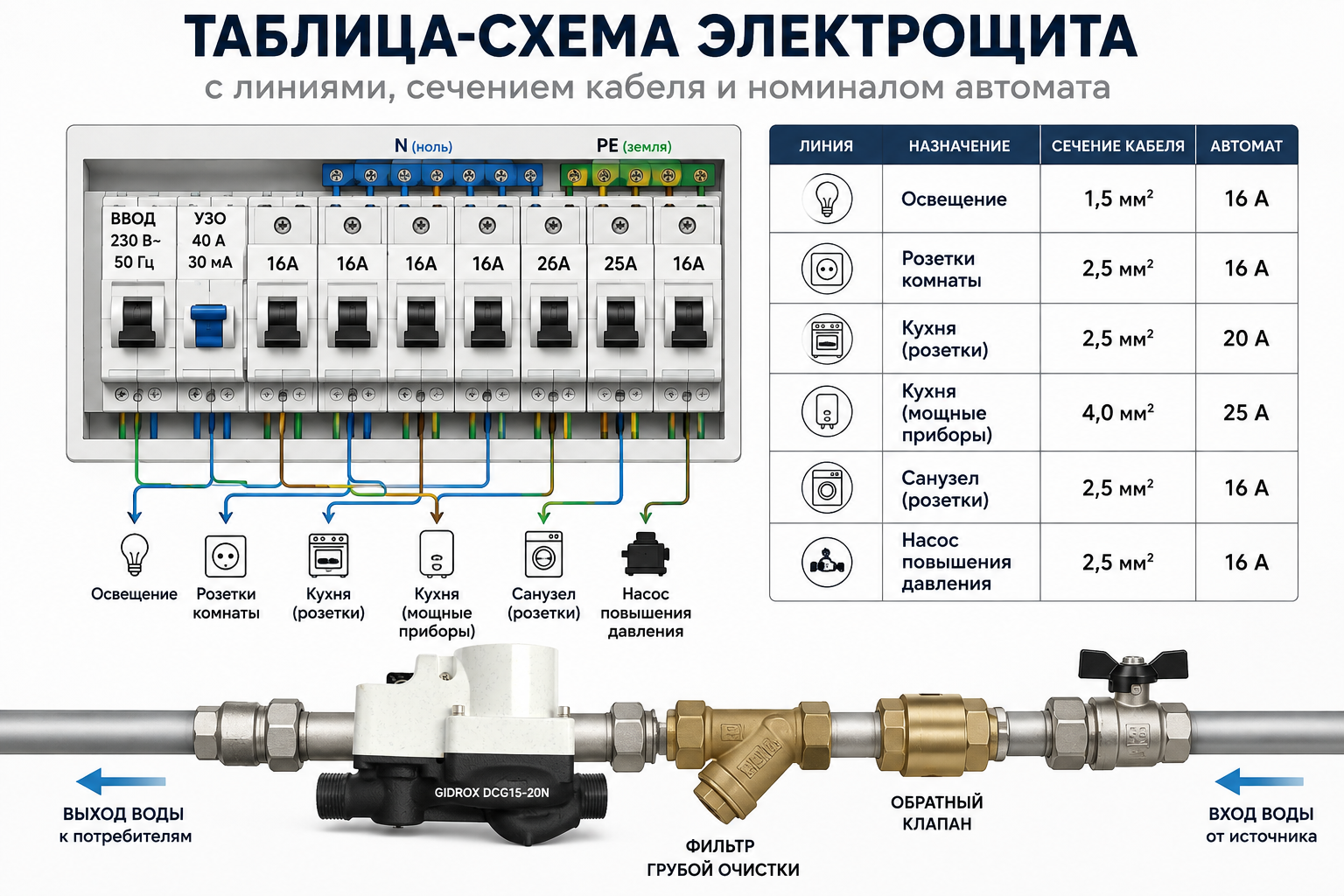

Как считать нагрузку по помещениям

Кухня

Отдельная группа минимум на 4 мм² и автомат 25 А. Чайник, духовка, микроволновка и посудомойка редко работают одновременно все разом, но пиковая мощность легко доходит до 5-6 кВт.

Ванная и санузел

Стиральная машина, бойлер и полотенцесушитель почти всегда идут отдельными линиями по 2,5-4 мм² с обязательным УЗО на 30 мА. Смешивать влажную зону с общей розеточной группой комнат не стоит: если в контуре водоснабжения появится подтопление, УЗО отключит именно эту линию, а не всю квартиру.

Жилые комнаты

Розеточная группа 2,5 мм², автомат 16 А. Одна группа обычно закрывает 3-4 розетки, а не всю комнату целиком: телевизор, зарядки и настольная лампа в сумме редко превышают 1-1,5 кВт.

Что всегда выводят на отдельную линию

• Электроплита или варочная панель;
• Духовой шкаф;
• Водонагреватель (бойлер) от 2 кВт;
• Стиральная и посудомоечная машины;
• Кондиционер;
• Насос повышения давления, если его подключают через отдельный блок питания.

Логика простая: у каждого такого прибора свой пусковой ток и свой режим работы, и делить линию с другими розетками рискованно. Если после установки стиральной машины программа сбрасывается на середине цикла, часто дело как раз в слабой линии и просадке напряжения под нагрузкой — подробнее в статье почему стиральная машина сбрасывает программу при слабом напоре.

Насос повышения давления вроде GIDROX работает от блока питания 110-240В → 24В и потребляет 96-120 Вт, поэтому под него хватает того же кабеля, что и под освещение. А вот обвязку насоса — обратный клапан, фильтр, отсечные краны — стоит делать по инструкции, а не на глаз: пример разбора есть в статье про установку обратного клапана на насос GIDROX.

Три ошибки, которые всплывают через пару лет

1. Одна линия на всю квартиру. Экономия на щите оборачивается тем, что при пробое утюга обесточивается холодильник с продуктами.
2. Игнорирование длины линии. На 25-30 метрах кабеля падение напряжения съедает часть мощности мотора насоса или холодильника, и сечение стоит взять на ступень выше расчётного.
3. Провод ПУНП вместо ВВГнГ. Дешёвый плоский провод с тонкой изоляцией и заниженным реальным сечением жилы до сих пор продаётся под видом "того же самого".

Практика электриков: если расчётное сечение получилось на границе между двумя значениями таблицы, берите то, что больше. Перезакладывать медь в стену второй раз дороже, чем взять кабель на ступень толще при монтаже.

Частые вопросы

Можно ли поставить 1,5 мм² на розетки, если приборов немного? Формально ток не превысит норму, но розетки со временем добавляются, а провод в стене замене не подлежит. Розеточную группу всегда тянут от 2,5 мм².

Какой кабель нужен под варочную панель на 7 кВт? Минимум 6 мм² медью и автомат 32 А, а лучше уточнить у производителя конкретной модели — мощные индукционные панели иногда требуют 10 мм².

Гофра или кабель-канал влияют на сечение? Да, в закрытой гофре без вентиляции провод греется сильнее, чем открытый по стене, поэтому в такой прокладке берут кабель на 15-20% толще расчётного.

Медь или алюминий для новой проводки? Для внутренней разводки в квартире используют только медь: она гибче, надёжнее в соединениях и не окисляется в клеммах так, как алюминий.

Как посчитать сечение, если приборы работают не одновременно? Считают не сумму паспортных мощностей всех розеток, а реалистичный пиковый сценарий: что может включиться одновременно в худшем случае, плюс запас 20-30%.
