Как установить обратный клапан на насос GIDROX DC15-18N: пошаговая схема
Частая жалоба в сервис по насосам повышения давления звучит так: «клапан вроде поставили, а толку нет». Обычно причина одна — клапан стоит не там и не в ту сторону. Разбираем, куда его ставить на DC15-18N и почему это критично.
Зачем вообще нужен обратный клапан
Без клапана вода после отключения насоса стекает обратно через рабочее колесо, и камера насоса остаётся пустой. При следующем запуске это оборачивается завоздушиванием — тем самым эффектом, из-за которого напор слабеет и не восстанавливается сменой скоростей. Плюс пустая камера — это удар крыльчатки по воздуху в момент пуска, то есть гидроудар и лишний износ. Клапан до насоса решает сразу обе проблемы: камера остаётся заполненной водой, крыльчатка не контактирует с воздухом в простое, а насос стартует не «в сухую», а сразу по воде.
Технический факт: клапан ставится на всасывающей стороне, ДО насоса — а не после него на выходе. Это частая ошибка при самостоятельной установке: клапан на выходе не защищает камеру насоса от опустошения — то есть не решает свою главную задачу, — а магистральный напор в квартире и без насоса не даёт воде уйти обратно.
Какой клапан выбрать: лепестковый или пружинный
Для DC15-18N по умолчанию рекомендуется лепестковый обратный клапан (Wikipedia). У него сопротивление близко к нулю, и он не мешает даже слабому потоку на входе. Пружинный клапан — запасной вариант. Берите его только если на трубе физически нет горизонтального участка для лепесткового клапана (например, труба сразу уходит вертикально из пола).
| Тип клапана | Куда ставить | Когда использовать |
|---|---|---|
| Лепестковый | Горизонтальный участок трубы | Основной вариант для DC15-18N |
| Пружинный | Любое положение, включая вертикаль | Только если горизонтального участка нет вовсе |

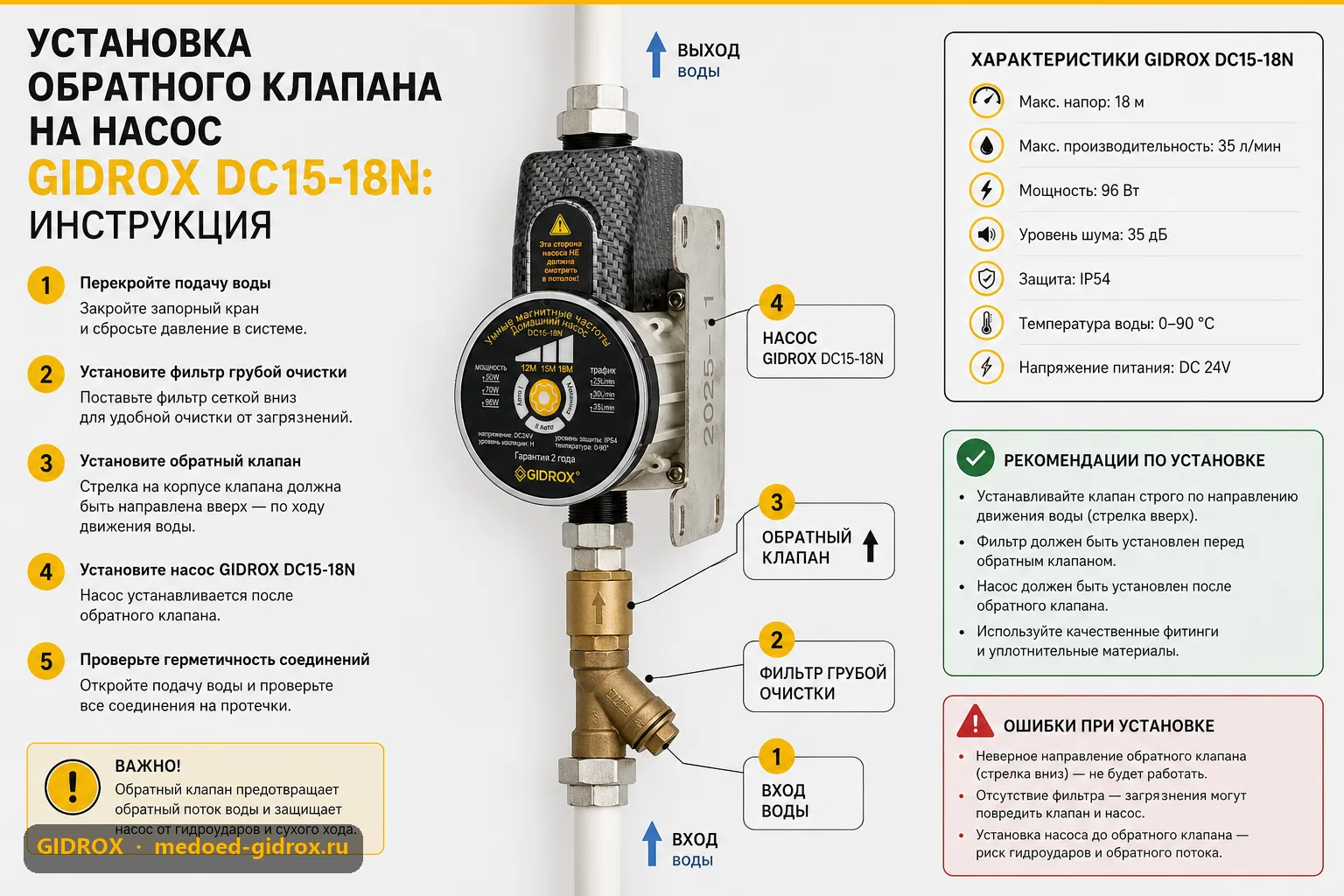

Пошаговая установка
- Перекройте воду на входе в систему и слейте остаток из трубы через ближайший кран.
- Найдите горизонтальный участок трубы до насоса — лепестковый клапан работает только на горизонтальном отрезке, ближе к всасывающему патрубку DC15-18N.
- Проверьте стрелку на корпусе клапана — она обязана смотреть в сторону насоса, по направлению движения воды. Обратная установка полностью перекроет поток.
- Вкрутите клапан через ФУМ-ленту или лён, не перетягивая резьбу — от чрезмерного усилия ключа фитинги может повредить.
- Соберите соединение с насосом, оставив небольшой прямой участок трубы между клапаном и патрубком — резкий изгиб сразу после клапана создаёт завихрения.
- Откройте воду и проверьте на протечку под небольшим давлением, прежде чем включать насос в сеть.
Частые вопросы
Можно ли поставить клапан после насоса, если до него нет места?
Нет. Клапан после насоса режет напор в точке, где давление уже создано, и на практике не решает задачу — вода в самом насосе всё равно будет откатываться назад через рабочее колесо. Ищите горизонтальный участок до насоса или используйте пружинный клапан в вертикальном положении.
Насос гудит после установки клапана — это нормально?
Небольшой шум при первом запуске — это выход воздуха из системы, и на это может уйти 5-10 минут работы. Если гул не прекращается, проверьте направление стрелки на клапане — скорее всего, он стоит наоборот и насос работает почти «в стену».
Нужен ли клапан, если насос и так с датчиком протока?
Да, обязательно. Датчик протока в DC15-18N отвечает за автозапуск при открытии крана, а не за удержание воды в системе. Без клапана вода после остановки всё равно уйдёт обратно, и датчику придётся заново ловить поток при каждом включении — это увеличивает число циклов пуска и износ.
Клапан можно ставить на любую трубу или только на металл?
Лепестковые клапаны продаются под резьбу и подходят как к металлическим, так и к полипропиленовым трубам (Wikipedia) — нужен только переходник с наружной резьбой под конкретный диаметр трубы.
Что проверить перед покупкой клапана
- Диаметр резьбы — клапан берите строго под входной диаметр патрубка насоса, без запаса «на всякий случай».
- Материал корпуса — для холодной воды подойдёт латунный или пластиковый корпус, для горячей — только латунь.
- Наличие стрелки направления потока — если её нет на корпусе, найдите другую модель, риск ошибки установки слишком велик.
Если после установки клапана насос всё равно набирает давление рывками, а не плавно, причина обычно не в клапане, а в самой магистрали — стоит для начала проверить, какое давление воды считается нормой в вашей системе. Заодно полезно свериться со схемой подключения готовые модели, если модель ставится впервые.
Отдельная тема — что делать, если после установки клапана в месте соединений появляется подтекание: тут поможет отдельная проверка герметичности, а на случай протечки в квартире не лишним будет разобраться, как датчик протечки защищает от последствий соседей снизу.
