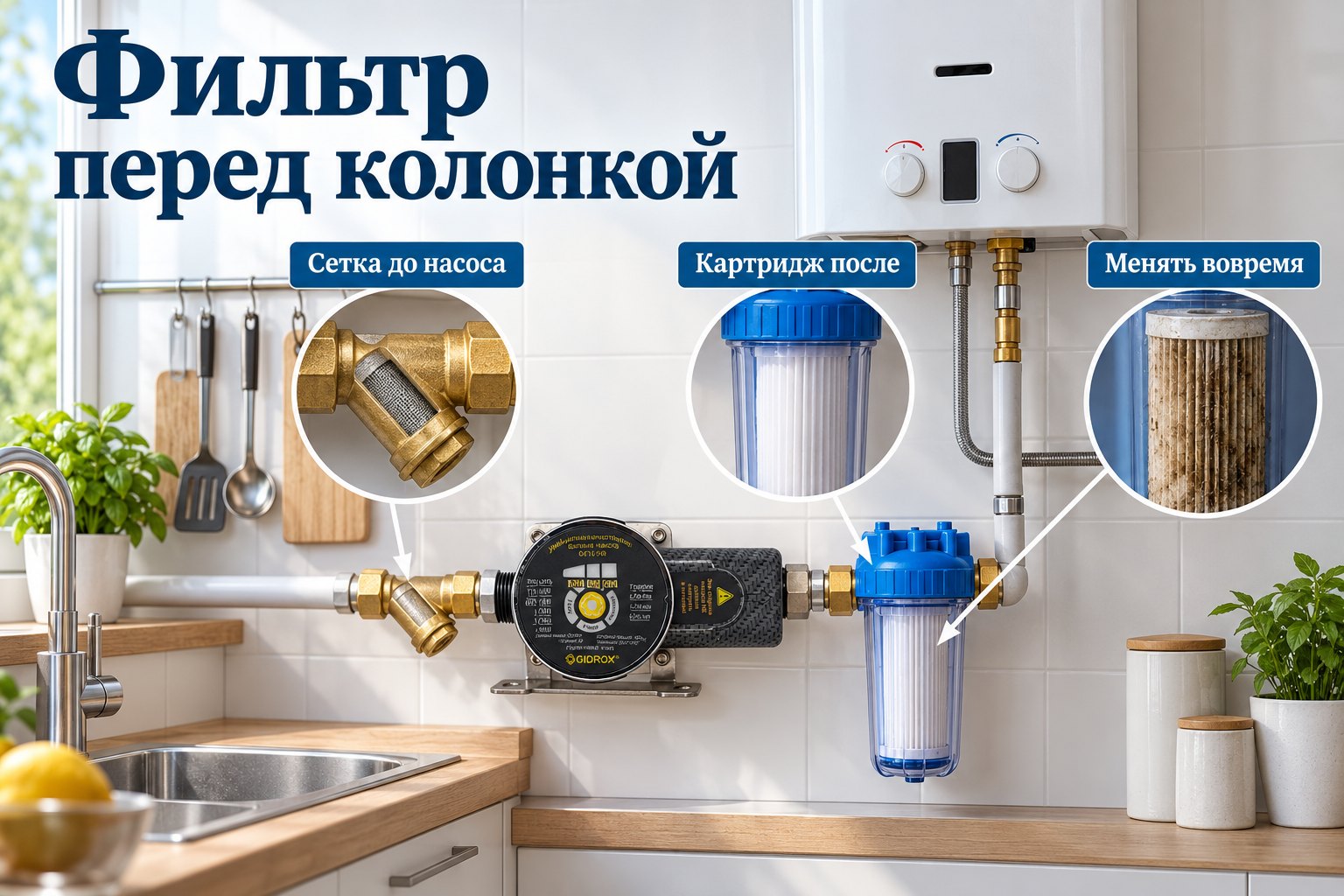

Магистральный фильтр перед газовой колонкой после насоса: можно ли ставить

Да, ставить можно. Более того, в схеме с насосом повышения давления картриджный фильтр чаще всего правильнее ставить именно после насоса, прямо перед колонкой. Но есть два условия. Перед насосом всё равно должен стоять сетчатый фильтр грубой очистки. А картридж нужно менять вовремя: иначе он постепенно зажмёт поток, и колонка начнёт гаснуть. Разберём порядок узлов и почему он такой.

Почему насос ставят до колонки

Насос повышения давления ставят на холодную линию до колонки. Он поднимает давление воды на входе в колонку, и через колонку идёт больший поток. Горячая линия получает давление автоматически. Ставить насос после колонки, на горячую воду, — ошибка. После нагрева в воде появляются пузырьки воздуха, насос начинает шуметь и работает нестабильно.

Насос GIDROX включается по датчику протока. В режиме Авто-1 работает так: открыли горячий кран — пошёл поток — насос запустился и поднял давление — колонка уверенно зажглась.

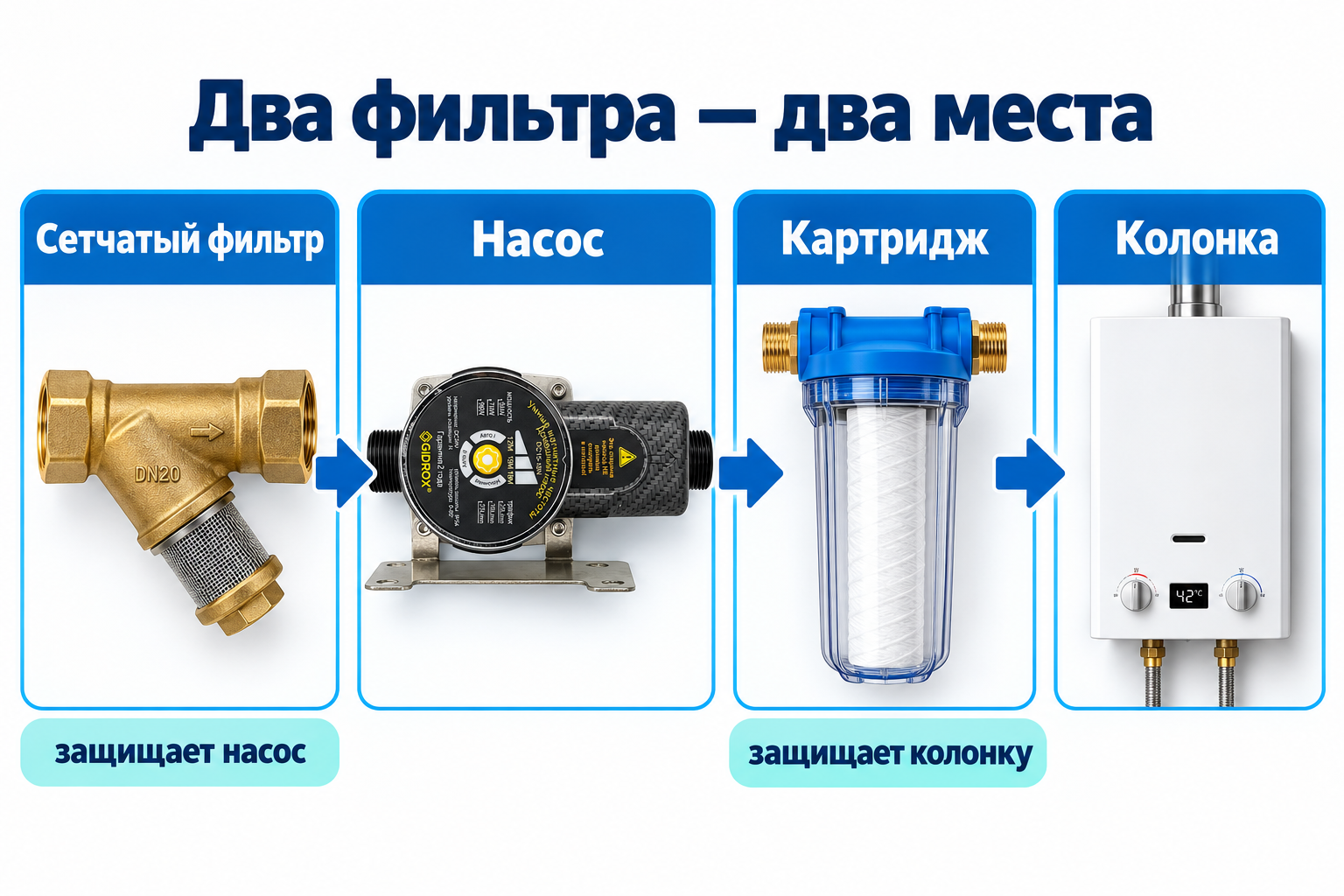

Два фильтра — две задачи

Почему картридж лучше после насоса

Насосу нужна вода, которая свободно к нему поступает. Если поставить картридж перед насосом, при слабом входном давлении он «съест» часть потока ещё на входе. Датчику протока будет сложнее сработать, а насос будет работать с недостатком воды. После насоса ситуация обратная: насос сам продавливает воду через картридж, и потеря давления на фильтре почти не мешает.

Подробно о выборе места для фильтра — в статье насос перед фильтром или после.

Правильный порядок на холодной линии

1. Входной кран.
2. Сетчатый фильтр грубой очистки.
3. Обратный клапан — перед насосом, по потоку.
4. Насос повышения давления — строго по стрелке на корпусе.
5. Картриджный магистральный фильтр.
6. Газовая колонка, затем горячая вода к смесителям.

На вход насоса — жёсткая труба полного сечения, без узкой гибкой подводки. Узкий канал гибкого шланга душит поток.

Главный риск — забитый картридж

Картридж забивается постепенно, поэтому поток падает незаметно. Сначала колонка чуть хуже держит пламя при слабо открытом кране. Потом начинает гаснуть, если одновременно открыть холодную воду. Люди в этот момент грешат на колонку или насос, хотя достаточно заменить картридж.

• Поставьте манометры до и после фильтра, или хотя бы после него. Когда разница заметно выросла по сравнению с новым картриджем — пора менять.
• Выбирайте фильтр с проходом не меньше диаметра трубы, а картридж — под свою воду. Слишком тонкая очистка забивается быстрее.
• Колба фильтра должна выдерживать давление в системе с насосом. Насос добавляет давление к входному, поэтому сверьте рабочее давление колбы с паспортом.
• Удобно поставить байпас с кранами: картридж меняется за пару минут, без отключения всей воды.

А свой фильтр у колонки?

У многих колонок на входе холодной воды есть собственная сеточка. Она не заменяет магистральный фильтр, но тоже засоряется. Если после замены картриджа колонка всё ещё капризничает, проверьте эту сетку по инструкции к колонке. Водяную часть можно обслуживать самостоятельно. Газовые соединения трогает только газовая служба.

Другие причины, по которым гаснет колонка, разобраны в статье газовая колонка тухнет при включении воды.

Итог

Магистральный фильтр после насоса и перед газовой колонкой — нормальная и удобная схема. Сетчатый фильтр стоит перед насосом и защищает его, картриджный — после насоса и защищает колонку. Главное — менять картридж вовремя, иначе он постепенно отнимет весь выигрыш от насоса. Насос подбирают под число одновременно открытых кранов: для одного-двух обычно хватает GIDROX DC15-18N, для трёх-четырёх — DC20-25N. Все модели — в каталоге.
