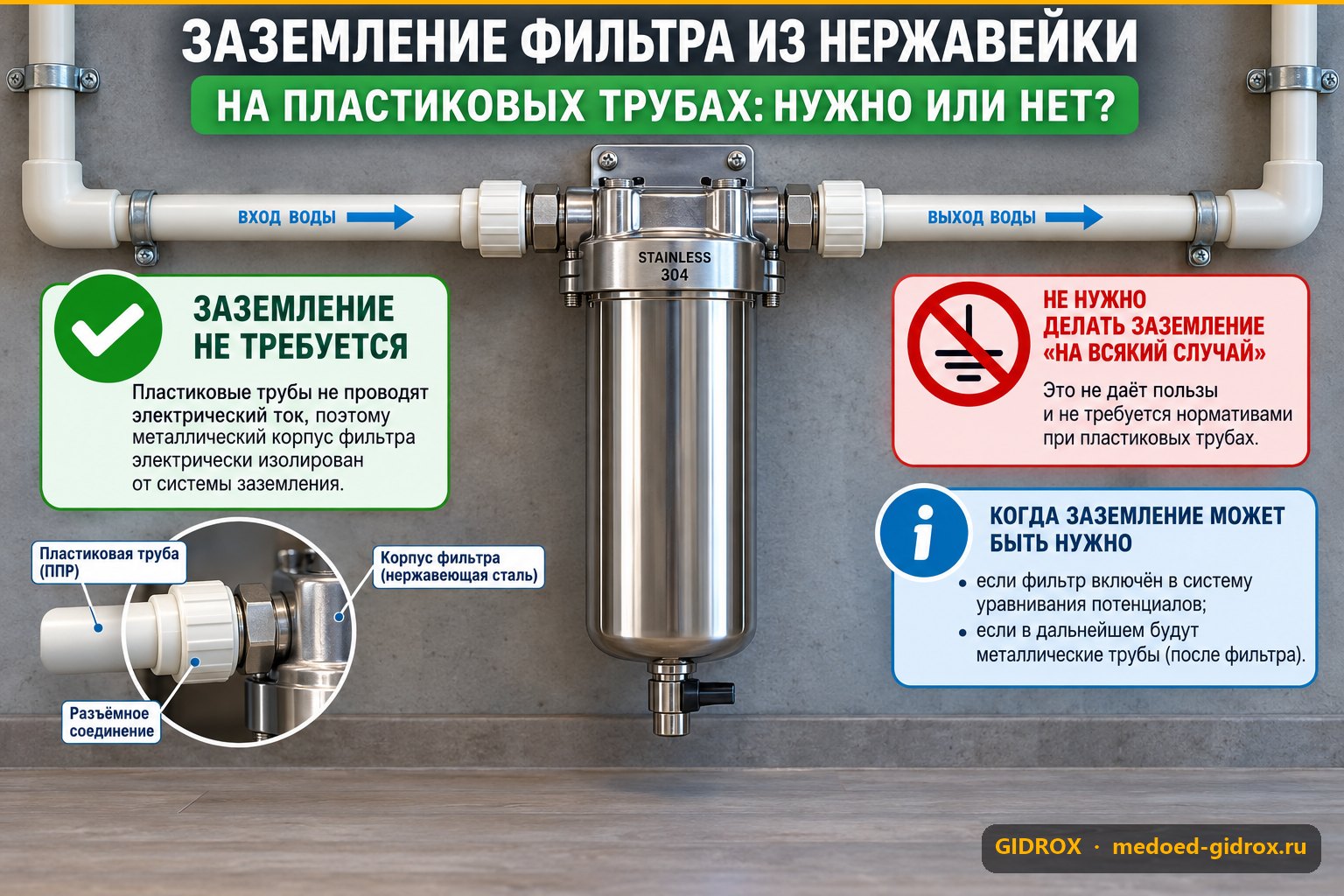

Заземление магистрального фильтра из нержавейки при пластиковой разводке: нужно или нет
Хозяин квартиры трогает корпус фильтра мокрой рукой и чувствует лёгкий укол током — притом что вся разводка после счётчика пластиковая. Знакомая история: раньше металлические трубы сами создавали случайную цепь заземления, а с полипропиленом этот путь исчез.
Почему пластик меняет правила игры
Старые советские стояки из стали были случайным заземлителем: вода и труба создавали проводящую цепочку до земли. С полипропиленовыми трубами (Wikipedia) эта цепь разорвана — и корпус фильтра для воды (Wikipedia) из нержавейки становится изолированным металлическим предметом, который может случайно оказаться под напряжением.
Именно поэтому нормативы (ПУЭ, п. 1.7.82) требуют не полагаться на трубы как на заземляющий проводник, а делать отдельную систему уравнивания потенциалов там, где есть открытый металл рядом с водой.
Три реальные причины, а не «на всякий случай»
- Утечка с бытовой техники. Пробитая изоляция в стиральной машине или бойлере может «загнать» фазу на металлический корпус через воду — человек у фильтра получает удар первым.
- Статика от потока воды. Быстрый поток в пластиковой трубе создаёт трибоэлектрический заряд, который копится на изолированном металле и разряжается искрой.
- Блуждающие токи от щитка. Плохой ноль в старой электропроводке дома иногда «садится» на любой доступный металл, включая корпус фильтра в санузле.
Первая причина — самая частая и самая опасная: именно она стоит за реальными случаями поражения током в ванной и на кухне.
Как сделать заземление правильно
- Найдите в квартирном щитке главную заземляющую шину (ГЗШ) или шину уравнивания потенциалов в ванной, если она смонтирована по проекту.
- Возьмите медный проводник сечением не менее 4 мм² — тонкая жила от удлинителя не подходит и не держит нагрузку при аварии.

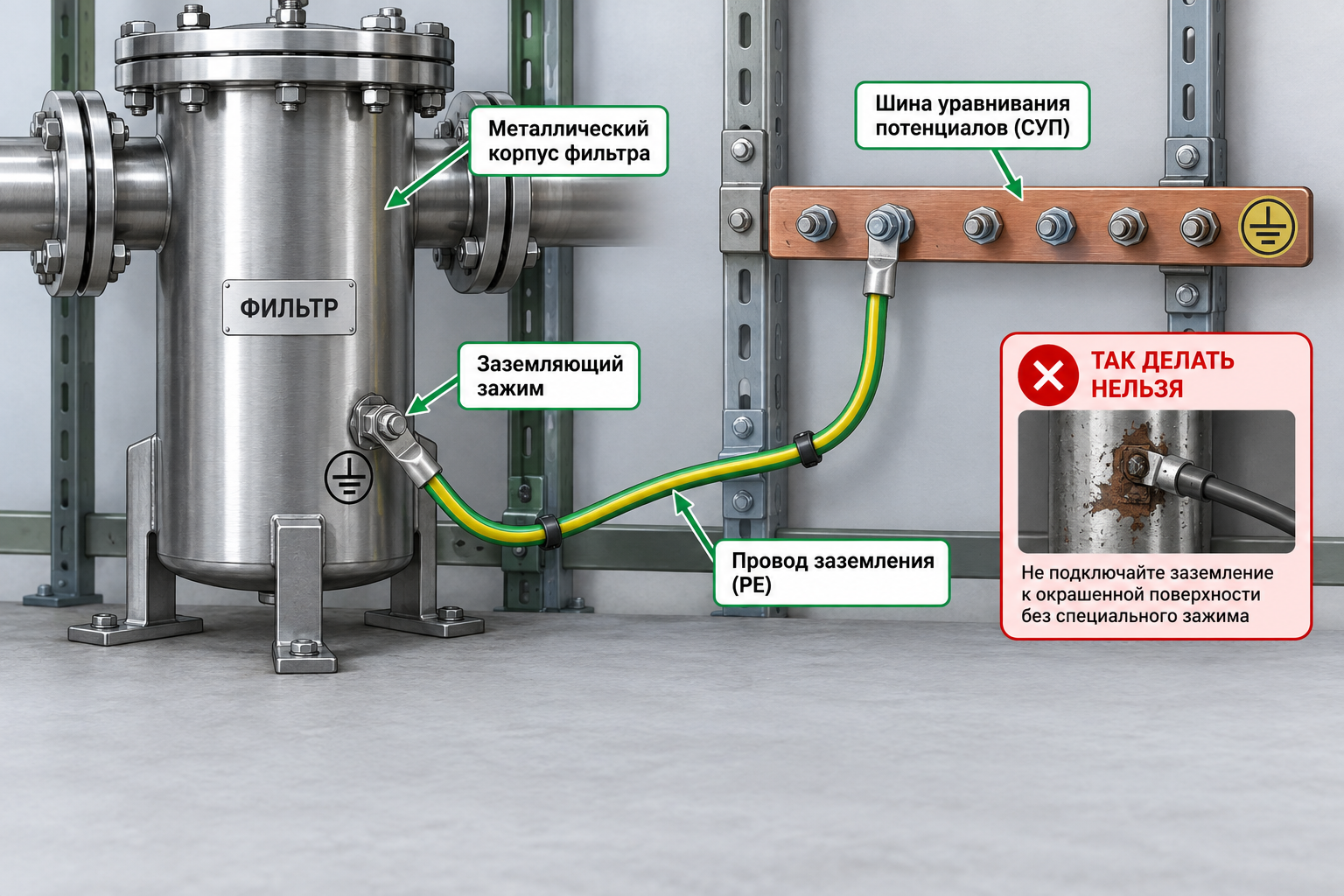

- Закрепите его на корпусе фильтра специальным заземляющим зажимом (не саморезом «на глаз» — контакт со временем окисляется и пропадает).
- Второй конец подключите к шине уравнивания потенциалов, а не к трубе отопления или газовой трубе — последнее прямо запрещено.
- Проверьте контакт тестером: сопротивление цепи должно быть близко к нулю.
Технический факт: сечение проводника для дополнительного уравнивания потенциалов по ПУЭ — не менее 4 мм² по меди. Провод от старого зарядника или телефонный кабель для этой цели не годится, даже если «вроде держит».
Что делать, если весь ввод пластиковый без единой металлической вставки
Тогда точки для крепления зажима физически нет. Решение — поставить перед фильтром короткую металлическую вставку (латунный переходник) специально как площадку для заземляющего зажима, либо смонтировать отдельный заземляющий электрод рядом с местом ввода и подключить корпус к нему напрямую.
| Ситуация на входе | Нужно заземление? | Как сделать |
|---|---|---|
| Металлический стояк до счётчика, дальше пластик | Да | Зажим на металлической части + провод 4 мм² к ГЗШ |
| Полностью пластиковый ввод | Да, через вставку | Латунный переходник + зажим + провод к шине |
| Пластиковый корпус фильтра (без металла) | Нет | Заземлять нечего — корпус не проводит |
| Фильтр установлен после счётчика воды с металлическим корпусом | Да | Заземлить и счётчик, и фильтр одной шиной |
Народные вопросы
Нужно ли заземлять пластиковый корпус фильтра?
Нет. Пластик не проводит ток, заземлять там физически нечего — вопрос актуален только для металлических (нержавейка, латунь, чугун) корпусов.
Бьёт током от металлического корпуса — что делать сразу?
Отключите питание всей квартиры на щитке и проверьте утечку тестером или вызовите электрика. Заземление — правильная защита на будущее, но при живом ударе током первым делом ищут источник утечки, а не лечат симптом.
Можно ли использовать трубу отопления как заземление?
Нет. Система отопления — отдельный контур, использовать её как заземляющий электрод запрещено нормативами, и контакт там часто нестабилен из-за покрытых лаком или окрашенных труб.
Провод какого сечения нужен для заземления фильтра?
Минимум 4 мм² по меди для дополнительного уравнивания потенциалов — это требование ПУЭ, а не рекомендация «на глаз».
Влияет ли заземление фильтра на его пропускную способность?

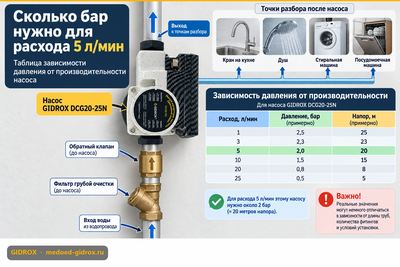

Никак — это отдельная электрическая цепь, она не касается гидравлики. А вот на напор в системе сам фильтр действительно влияет: любая колба со сменным картриджем создаёт локальное сопротивление потоку, и если после установки давление в кране заметно упало, стоит свериться с таблицей зависимости расхода от давления, чтобы понять, нужен ли насос повышения давления.
Типичные ошибки монтажников
- Крепят зажим на окрашенную трубу — краска изолятор, контакта нет, хотя визуально «заземление» на месте.
- Подключают заземляющий провод к трубе газа — прямое нарушение и опасность для соседей по стояку.
- Ставят фильтр на кронштейн в гипсокартонной стене без нормального крепления — колба с водой весит несколько килограммов, и крепление в гипсокартон требует правильного анкера, а не дюбеля-бабочки на глаз.
- Забывают проверить сопротивление цепи тестером после монтажа — зажим может выглядеть надёжным, а контакт при этом отсутствовать.
