Сколько бар нужно для расхода 5 л/мин: таблица давления и производительности насоса

Друзья звонят с одним и тем же вопросом: «У меня насос на 1,5 бар, а вода из крана течёт тонкой струйкой, где расход 5 л/мин, который обещал продавец?» Ответ в физике: давление и расход связаны не напрямую, а через квадратный корень, и это меняет весь расчёт системы.

Почему давление и расход растут не одинаково

Расход через кран или смеситель зависит от давления по формуле Q ≈ k × √P, где k — коэффициент пропускной способности конкретного устройства (аэратора, шланга, форсунки). Отсюда следует практический вывод: чтобы удвоить расход, давление нужно поднять не в два, а в четыре раза.

Именно поэтому переход с 1 бар на 1,5 бар почти не заметен на глаз, а вот прыжок с 1 бар до 2,5-3 бар даёт ощутимо более сильную струю. Люди ждут линейного роста и разочаровываются, хотя насос работает исправно.

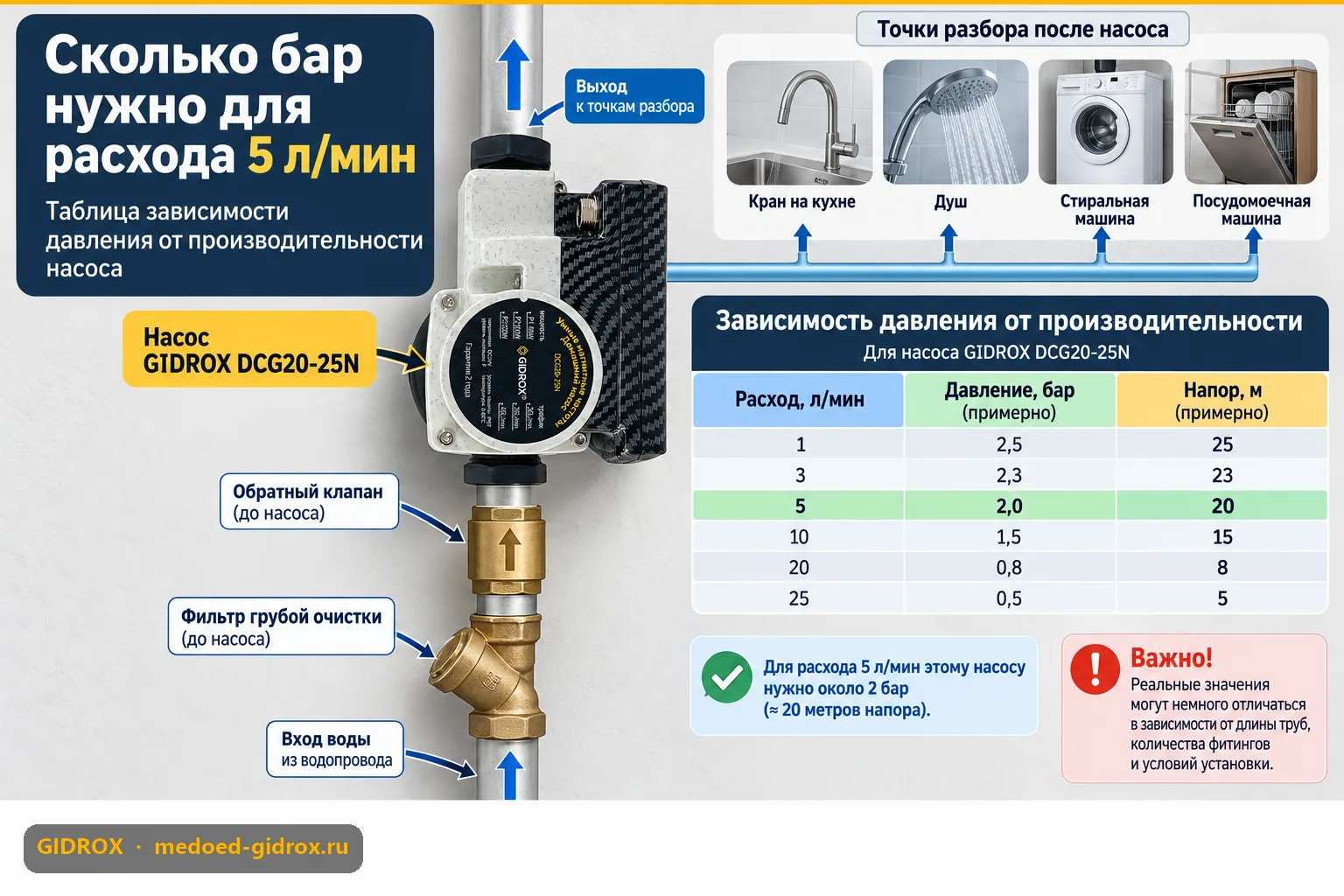

Таблица: давление и расход для стандартного смесителя

Цифры ниже получены для типового бытового смесителя без узкого аэратора-ограничителя, подводка 1/2 дюйма. Для душевой лейки с встроенным ограничителем расход будет ниже на 20-30% при том же давлении.

Для расхода именно 5 л/мин большинству смесителей хватает 0,4-0,7 бар на самом изливе. Но это давление нужно не на выходе насоса, а в точке разбора, то есть после всех потерь в трубах, фитингах и перепада высоты.

Норматив СП 30.13330.2020 задаёт минимальный свободный напор перед прибором: 2 м водяного столба (0,2 бар) для умывальника, 3 м (0,3 бар) для ванны и душа, 4-5 м (0,4-0,5 бар) для проточного водонагревателя. Это порог работоспособности, а не комфорта.

Куда уходит давление по пути

Насос на 2 бар не значит 2 бар в кране на третьем этаже. Потери складываются из нескольких факторов:

• подъём на каждый метр высоты забирает примерно 0,1 бар;
• каждые 10 метров трубы диаметром 1/2 дюйма при расходе 5-8 л/мин съедают 0,05-0,15 бар;
• каждый угол, тройник или редуктор добавляет локальное сопротивление;
• засорённый фильтр для воды (Wikipedia) может съедать 0,3-0,5 бар незаметно для владельца.

Поэтому расчёт насоса всегда веди не от паспортного напора, а от давления в самой дальней и самой высокой точке разбора.

Частые вопросы

Хватит ли 1 бар для нормального напора?

На первом этаже и коротком трубопроводе да. На втором-третьем этаже после всех потерь до крана может дойти 0,3-0,5 бар, и это уже слабая струя.

Почему напор падает, когда открывают два крана сразу?

Источник даёт ограниченный суммарный расход. Когда открыт один кран, всё давление насоса уходит в него. Когда открыты два, поток делится, и на каждый прибор остаётся меньше давления, а значит и меньше расхода.

Как проверить реальное давление, а не паспортное?

Манометр ставят не на выходе насоса, а как можно ближе к дальней точке разбора, лучше прямо перед смесителем. Так видно фактические потери, а не цифру из инструкции.

Что важнее для насоса: напор или расход?

Оба параметра нужно смотреть вместе по рабочей характеристике насоса, а не по отдельности. Насос с высоким напором, но малым расходом на этом напоре не даст 5 л/мин на верхнем этаже, даже если формально «сильный».

Можно ли поднять расход, просто увеличив диаметр трубы?

Да, и часто это работает лучше насоса. Переход с 1/2 на 3/4 дюйма снижает сопротивление трубы в разы при том же давлении на входе.

Как поднять расход до нужных цифр

Если по таблице выше видно, что для 5 л/мин на дальней точке не хватает 0,5-1 бар, задача решается либо увеличением сечения труб, либо насосом повышения давления, который компенсирует потери на подъёме и в трубопроводе.

При выборе смотри не на максимальный напор в паспорте, а на расход именно в той точке рабочей характеристики, которая соответствует твоему реальному перепаду высоты и длине трассы. линейка DC20 подбирают именно по этому принципу: насос добавляет к входному давлению около 1,3-1,6 бар (в зависимости от модели) и обеспечивает расход до 35 л/мин, чего хватает на один-два прибора одновременно, а для более требовательных сценариев старшие модели тянут до четырёх точек разбора.

Если же причина слабого напора не в насосе, а в протечках или неисправной арматуре, сначала стоит проверить систему на потери: сколько воды теряет неисправный кран и как это влияет на общий расход в доме. А если параллельно считаешь нагрузку на отопление, пригодится похожий по логике расчёт: как рассчитать мощность котла для дома.
