Водоснабжение дачи из колодца: схемы, расчёт напора и типичные ошибки

Слабый напор в душе, воздушные пробки, насос молотит вхолостую — за этим почти всегда стоит одна из трёх ошибок. Схемы, расчёт напора и правила монтажа: как сделать всё правильно с первого раза.

Две рабочие схемы водоснабжения из колодца

В большинстве дач используют один из двух подходов — выбор зависит от глубины колодца (Wikipedia) и того, нужен ли запас воды на случай отключения света.

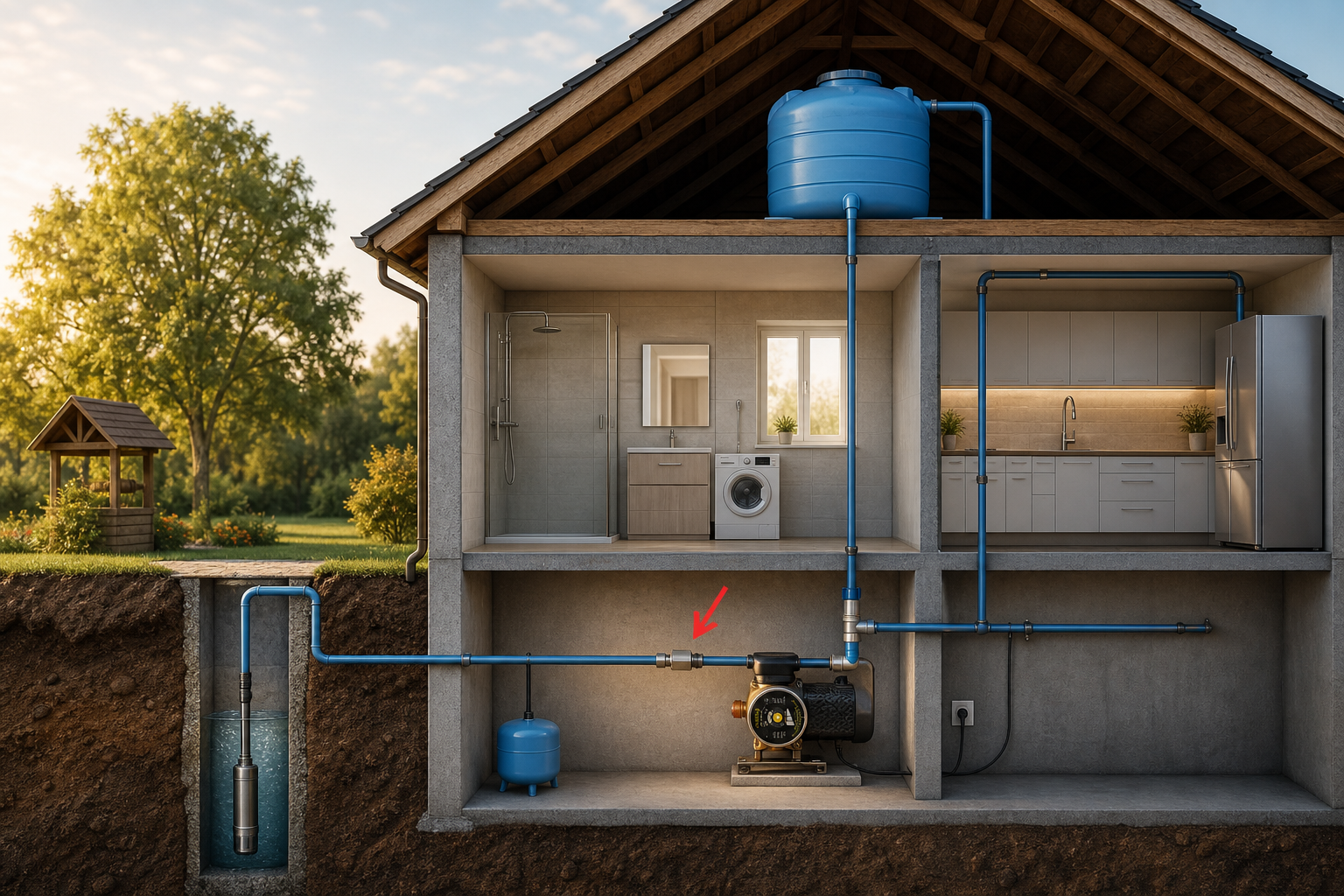

Схема в разрезе: колодец с погружным насосом → накопительный бак на чердаке → насос повышения давления с датчиком потока → точки водоразбора в доме; стрелкой отмечено место обратного клапана до насоса
Схема в разрезе: колодец с погружным насосом → накопительный бак на чердаке → насос повышения давления с датчиком потока → точки водоразбора в доме; стрелкой отмечено место обратного клапана до насоса

Схема 1. Насосная станция прямо из колодца. Поверхностный насос стоит в доме или кессоне, всасывает воду через шланг. Встроены гидроаккумулятор и реле давления. Просто, всё в одном корпусе. Главное ограничение: работает только если зеркало воды не глубже 7–8 метров от насоса.

Схема 2. Погружной насос + накопительный бак + насос повышения давления. Погружной насос закачивает воду в бак 200–500 л (на чердаке или рядом с домом). Насос повышения давления поднимает напор в водопроводе. Подходит для любой глубины, при отключении света в баке остаётся запас воды.

Если зеркало воды в колодце глубже 8 метров от насоса — поверхностная станция не вытянет. Только погружной насос.

Как рассчитать нужный напор

Напор насоса в метрах показывает, на какую высоту он поднимает воду с учётом трения в трубах. Частая ошибка — выбирать насос по мощности вместо напора.

Формула расчёта:

  • Глубина зеркала воды от уровня насоса
  • + высота подъёма до верхней точки водоразбора
  • + 10–15 м для нормального давления в кране (1–1,5 атм)
  • + 10–15% на потери в трубах и фитингах

Пример. Колодец 5 м, одноэтажный дом, трасса 15 м: 5 + 3 + 12 + 2 = примерно 22 метра напора.

Ориентиры по задачам

Задача Расход, л/мин Напор, м
Дача, 1 точка водоразбора 15–20 15–18
Дача, кухня + душ + полив 25–35 18–22
Дом, 4+ точки, 2 этажа 35–45 22–30

Обратный клапан: куда ставить и почему это критично

Самая частая монтажная ошибка — поставить обратный клапан (Wikipedia) на выходе насоса. Он ставится до насоса на горизонтальном участке входной трубы. Клапан не даёт воде сливаться обратно в бак при выключении насоса, убирает воздушные пробки и предотвращает холостой запуск.

Тип клапана:

  • Лепестковый — для горизонтального участка, подходит в большинстве случаев
  • Пружинный — только если горизонтального участка вовсе нет

Автоматика: датчик потока или реле давления

Реле давления — стандарт для насосных станций прямой подачи. Насос включается при падении давления ниже порога, выключается при наборе. Требует настройки и периодической проверки порогов.

Насосы с датчиком потока работают иначе: запускаются при открытии крана, останавливаются после закрытия. Не нужна настройка порогов давления, нет гидроударов при пуске.

Для схемы «бак → дом» насос повышения давления с датчиком потока предпочтительнее: давление в баке нестабильное (зависит от уровня воды), и реле давления в такой схеме работает хуже. Из подходящих под эту задачу вариантов — на Wildberries: питание 24В через блок от обычной розетки (110–240 В), напор до 25 м, расход до 35 л/мин.

Ограничение по режиму: при закрытых кранах без циркуляции воды насос с датчиком потока не должен работать непрерывно дольше 2 часов — риск перегрева корпуса.

Типичные ошибки при монтаже

  • Провис всасывающего шланга. В нижней точке скапливается воздух — насос теряет всасывание. Шланг ведут с подъёмом в сторону насоса без провисаний.
  • Погружной насос лежит на дне. Минимум 0,5–1 м от дна, иначе затянет ил и насос выйдет из строя быстрее.
  • Труба ½" при высоком расходе. При расходе свыше 20 л/мин трубы ½" дают потери давления, с которыми насос не справляется. Для 25–45 л/мин нужна ¾".
  • Нет сетчатого фильтра на входе. Без фильтра крыльчатка быстро засоряется частицами из колодца.

Если трубы в системе уже забились илом или налётом, поможет статья как промыть засорённые трубы в домашних условиях.

Часто спрашивают

Нужен ли гидроаккумулятор если уже есть накопительный бак?

В схеме с баком — нет. Бак сам выполняет роль буфера объёма. Гидроаккумулятор нужен только в схеме прямой подачи через насосную станцию.

Можно ли оставить насос давления работать круглосуточно?

Насос с датчиком потока работает 24/7 без ограничений, пока есть поток воды через него. При закрытых кранах без циркуляции — не дольше 2 часов.

Какой напор нужен для нормального душа?

Минимум 1 атм (10 м напора) непосредственно на входе в смеситель. С учётом потерь в трубах: от 18 м для одноэтажного дома, от 22–25 м для двухэтажного.

Насос справится с поливом огорода?

Посчитайте суммарный расход: каждый дождеватель потребляет 8–12 л/мин. Четыре одновременно — это 32–48 л/мин. Выбирайте насос с запасом. Подробнее об установке системы: установка насосной станции своими руками.

Почему насос качает рывками?

Три причины: воздух во всасывающей трубе, мембрана гидроаккумулятора потеряла давление, или неправильно выставлен порог реле. Проверьте давление в воздушной камере аккумулятора — должно быть на 0,5 атм ниже порога включения насоса.
