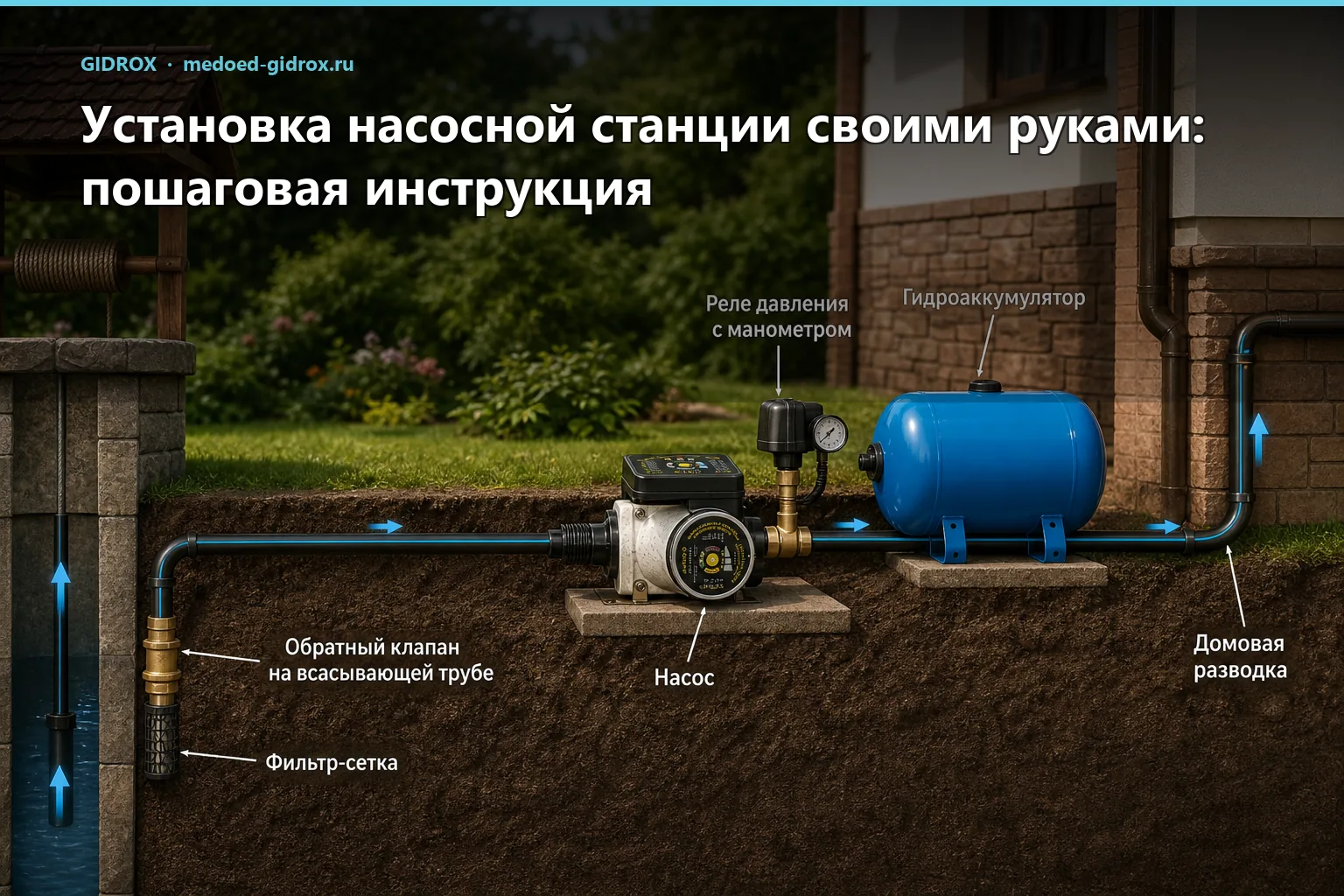

Установка насосной станции своими руками: пошаговая инструкция

Насосная станция устанавливается за полдня, но три монтажные ошибки часто приводят к поломке в первые месяцы. Пошаговая инструкция без воды.

Что входит в комплект

Насосная станция — это четыре элемента в сборе:

• Поверхностный насос — создаёт давление и перекачивает воду из источника
• Гидроаккумулятор (Wikipedia) — резервуар с мембраной, накапливает воду под давлением, чтобы насос не стартовал от каждой кружки
• Реле давления — включает насос при падении давления ниже нижнего порога и выключает при достижении верхнего
• Манометр — контроль давления в системе

Частая ошибка при покупке: принять набор за полностью готовый к подключению. Сразу в магазине уточните, есть ли фитинги для подключения и накидная гайка 1 дюйм под входной патрубок — в бюджетных вариантах их нередко нет.

Выбор места установки

Три условия, которые нельзя игнорировать:

1. Температура выше 0°C круглый год. В неотапливаемом помещении насос замёрзнет. Вода при замерзании рвёт чугунный корпус изнутри.
2. Глубина до зеркала воды — не более 7–8 метров по вертикали. Теоретический предел поверхностного насоса — 9 м, но с учётом потерь в трубе рабочая высота всасывания — 7–8 м. Если до воды глубже, поверхностная станция не поможет — нужен погружной насос.
3. Твёрдое, ровное основание. Вибрация при работе разбивает крепёж за сезон. Ставьте на бетон или резиновую подложку от 10 мм.

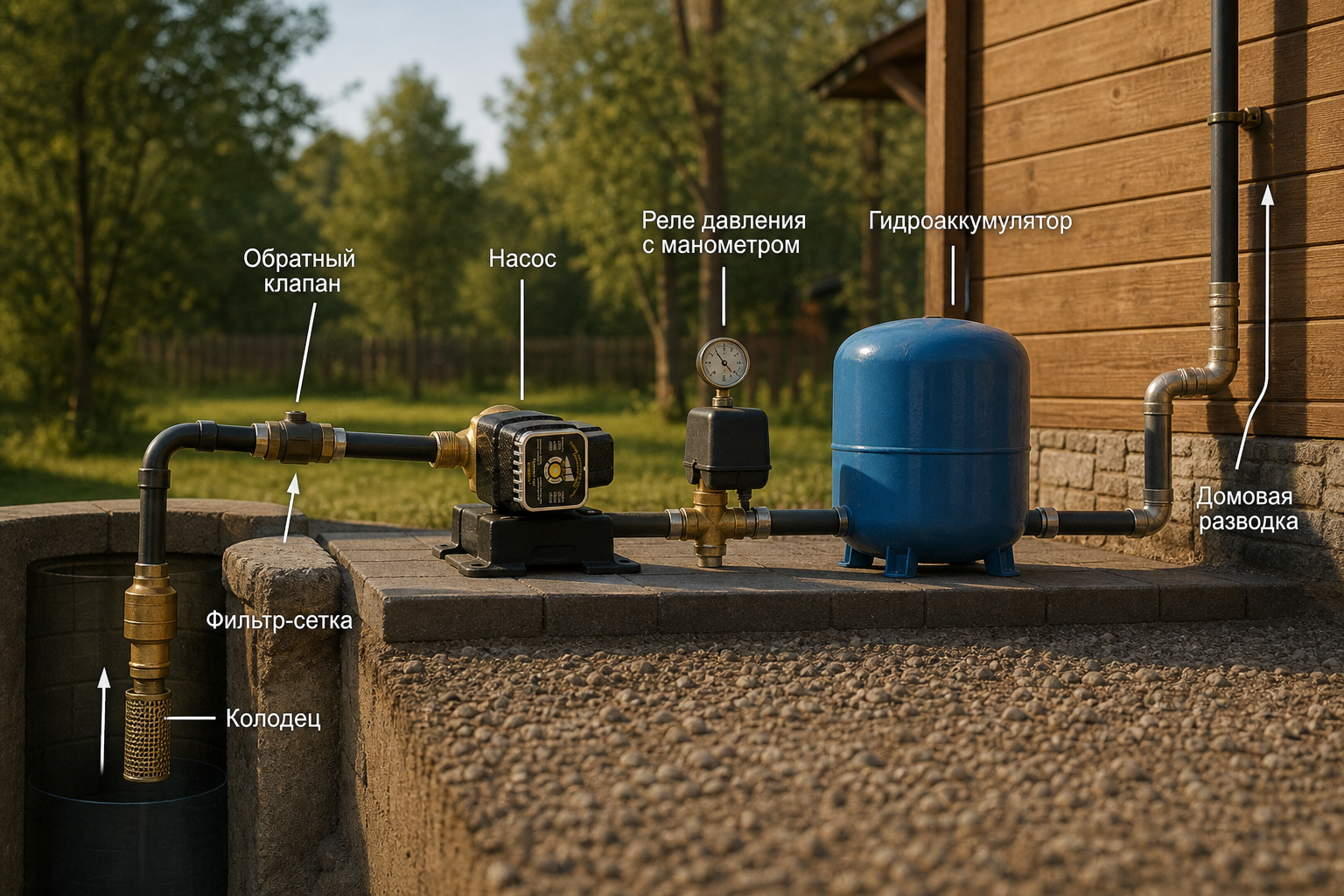

Схема подключения

Порядок элементов от источника к потребителю:

Колодец/скважина → фильтр-сетка → обратный клапан → всасывающая труба → насос → реле давления + манометр → гидроаккумулятор → домовая разводка

Обратный клапан (Wikipedia) на конце всасывающей трубы — не опция, а обязательный элемент. Без него при каждой остановке насоса вода сливается обратно в колодец. Следующий запуск насос делает «всухую»: 3–5 таких пусков повреждают крыльчатку и сальник.

Всасывающая труба: диаметр и уклон

Оптимальный диаметр — 32 мм (1 дюйм). Труба 20 мм создаёт гидравлическое сопротивление, при котором реальный напор падает на 30–40% от паспортного. Труба должна идти с уклоном в сторону колодца, без «горбов» — воздушный карман в горбу срывает всасывание так же, как перегиб шланга.

Первый запуск: по шагам

1. Проверьте давление воздуха в гидроаккумуляторе через ниппель на торце бака. Заводское значение — обычно 1.5 атм. Оно должно быть на 0.2–0.3 атм ниже нижнего порога реле.
2. Залейте воду в насос через заливное отверстие (сверху корпуса). Запуск без воды внутри убивает сальники за несколько минут.
3. Откройте кран в доме, включите насос. Он должен набрать рабочее давление и остановиться автоматически после закрытия крана.
4. Осмотрите все резьбовые соединения. Утечка на всасывающей стороне — потеря всасывания, на напорной — потеря давления. Уплотнение льном с пастой или ФУМ-лентой в 4–5 слоёв.

Настройка реле давления

Насос включается чаще раза в 1–2 минуты при закрытых кранах — мало воздуха в баке или мембрана пробита. Проверьте давление обычным автомобильным манометром через ниппель на торце бака.

Типичные ошибки при монтаже

• Запуск без воды в насосе. Крыльчатка рассчитана на работу в воде. Сухой ход выводит сальники из строя.
• Воздушный карман во всасывающей трубе. «Горб» на горизонтальном участке держит воздух — насос теряет всасывание без видимой причины.
• Слишком тонкая труба. Труба 20 мм для станции мощностью 750+ Вт — гарантированная потеря производительности.
• Неверное давление воздуха в баке. Заводская настройка бывает сбита при транспортировке. Всегда проверяйте манометром до первого пуска.
• Станция в затапливаемом кессоне. Если кессон весной подтапливает, электромотор выйдет из строя. Для сырых мест нужно оборудование с классом защиты IP67.

Ответы на частые вопросы

Какой объём гидроаккумулятора выбрать?

Для семьи из 3–4 человек хватает 24 литра. Бак на 50 литров уменьшает число включений насоса примерно вдвое — мотор служит дольше. При 5+ жителях или автополиве берите от 50 литров.

Как понять, что насос не справляется с глубиной?

Насос шумит, а воды нет или она идёт рывками. Измерьте глубину до зеркала воды рулеткой с грузиком. Если по вертикали больше 7 метров от места установки насоса — поверхностная станция физически не вытянет. Нужен погружной.

Давление скачет, насос стартует каждые 10–15 секунд — что случилось?

Пробита мембрана гидроаккумулятора. Проверка простая: снимите колпачок с ниппеля и нажмите на золотник. Если вместо воздуха выйдет вода — мембрана рваная, бак меняется целиком.

Нужен ли фильтр на входе?

Фильтр-сетка 50–100 меш на конце всасывающей трубы обязателен для колодца. Без него песок и ил за полгода изнашивают крыльчатку до нерабочего состояния.

Машина выдаёт ошибку «нет воды», хотя в кране напор нормальный

Стиральные и посудомоечные машины требуют стабильного давления от 1.5 атм. Если нижний порог реле выставлен на 1.2 атм, в момент старта насоса давление проседает ниже минимума для техники. Поднимите нижний порог до 1.8–2 атм. Подробнее об этом сценарии — в статье почему стиральная машина не набирает воду при слабом давлении.

Когда насосная станция избыточна

Если дом подключён к центральному водопроводу, а давление просто слабое (0.5–1.5 атм вместо нормы), полноценная станция с баком здесь лишняя. Задача решается насосом повышения давления: он встраивается прямо в трубу, стартует сам при открытии крана и не требует гидроаккумулятора. на Ozon

Об автоматизации водоснабжения частного дома — выборе схем, оборудования и логике управления — в отдельном материале.
