Схема водоснабжения частного дома: один санузел и два — в чём разница и где ловушки

Слабый напор в душе, пока кто-то на кухне открыл кран — это не просто неудобство. Это симптом неправильно спроектированной системы. Разберём, как грамотно выстроить водоснабжение в доме с одним и двумя санузлами — с цифрами и без общих слов.

Почему в частном доме почти всегда не хватает давления

В городской квартире давление в системе держит централизованная насосная станция. В частном доме — только то, что есть: скважина, колодец или врезка в уличную магистраль. Нормативное давление для нормальной работы сантехники — 1,5–3 бар. На практике с колодца или слабой скважины приходит 0,5–1 бар. Этого едва хватает на один смеситель.

Когда в доме два санузла — счёт идёт на секунды: открылся второй душ и давление в первом падает вдвое. Проектировать «на глазок» здесь нельзя.

Схема для дома с одним санузлом

Базовая однотрубная схема

Для небольшого дома (кухня + 1 санузел, 2–3 точки разбора) работает последовательная подводка. Вода идёт от источника → насосная станция или накопительный бак → коллектор или Т-образные врезки → потребители.

Минимальный набор узлов:

• Грубый фильтр (50–100 мкм) перед насосом
• Обратный клапан на входе
• Гидроаккумулятор — минимум 24 л для скважины
• Реле давления (обычно настраивают 1,5–3 бар)
• Манометр — обязательно, иначе вы работаете вслепую
• Шаровые краны на каждой ветке

Трубы в доме до 80 м² — диаметр ¾" (20 мм) для магистрали, ½" (15 мм) для отводов к приборам. Полипропилен или металлопластик — оба подходят, но у PP нет компрессионных фитингов и меньше риск протечки при перепадах давления.

Практический факт: гидроаккумулятор на 24 л даёт около 6–8 л полезного запаса воды (остальное — воздух/газ под давлением). Для комфортной работы в доме с 1 санузлом рекомендую минимум 50 л — насос будет включаться реже, и ресурс у него в разы дольше.

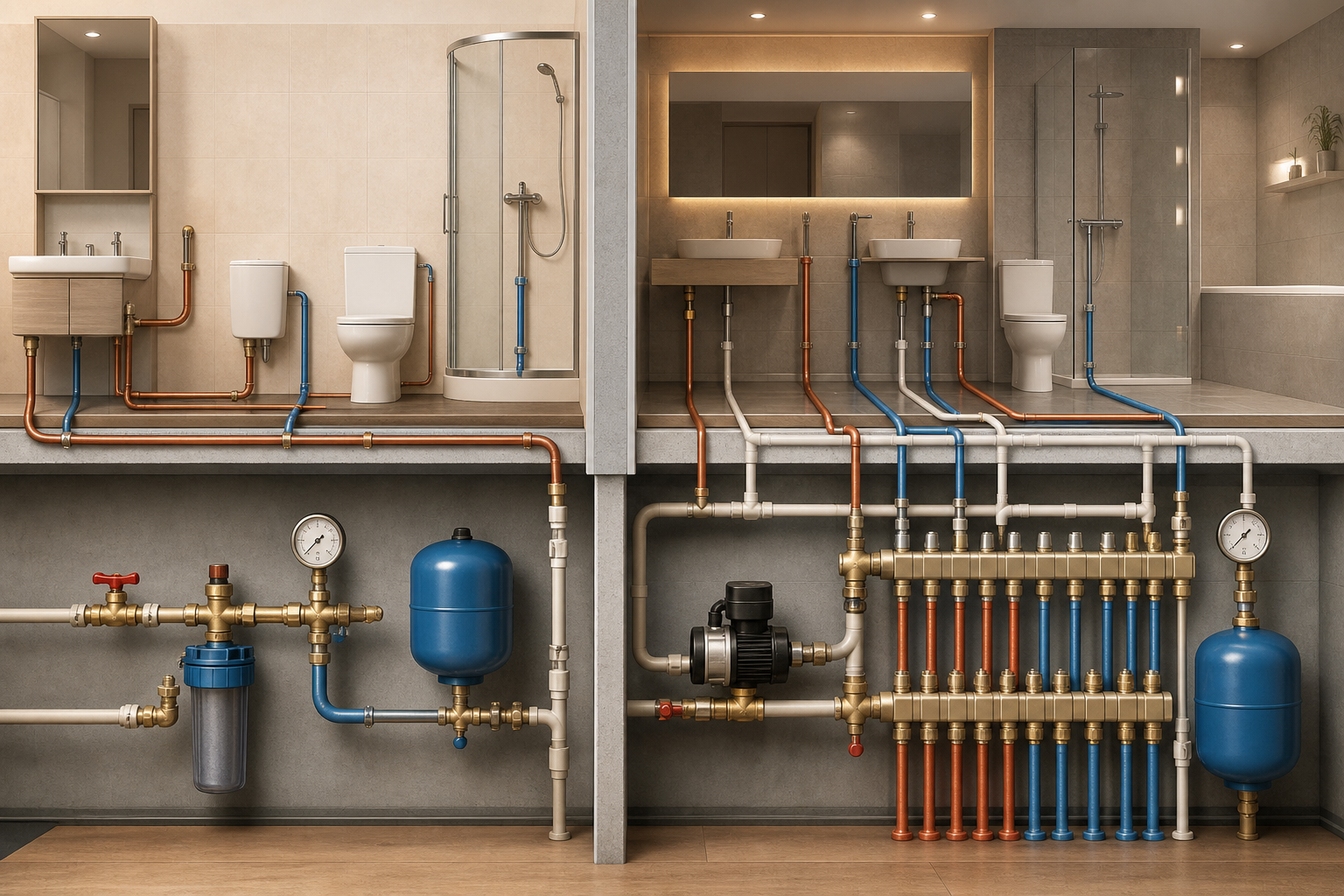

Схема для дома с двумя санузлами

Коллекторная разводка — не роскошь, а необходимость

Два санузла — это 5–8 точек разбора одновременно. При последовательной разводке давление «проседает» у дальних потребителей. Решение — коллекторная схема: от общего ввода идёт один толстый стояк (1" или 32 мм), от него — гребёнка с отдельным отводом на каждую точку.

Каждый отвод — свой шаровой кран. Преимущества очевидны: отключил один санузел — второй работает без изменений.

Расчёт расхода — вот где ошибаются чаще всего

Типовой расход точек в частном доме:

Пиковая нагрузка — это когда одновременно работают душ, умывальник и смеситель на кухне. Именно под этот сценарий проектируют систему, а не под «среднее потребление».

Когда нужен насос повышения давления

Если источник воды не обеспечивает стабильные 1,5–2 бар при пиковом разборе — нужен насос повышения давления. Признаки того, что без него не обойтись:

• Напор в душе падает при открытии другого крана
• На верхнем этаже вода едва течёт
• Бойлер или проточный нагреватель «не зажигается» — не хватает давления для срабатывания клапана
• Давление на манометре ниже 1 бар при одновременном открытии 2–3 кранов

Для дома с двумя санузлами расход в пике — 35–45 л/мин, напор нужен 15–25 м. Это как раз параметры, под которые сделаны насосы GIDROX DC15-18N, DC15-18BN, DC20-25N, DC20-25BN. Питание — 24В от стандартного блока (110–240В), то есть обычная розетка. Модели с буквой N включаются автоматически при открытии крана — ничего не нужно настраивать вручную.

Если дом деревянный или давно не ремонтировался — прочитайте про заземление водопровода и защиту труб от коррозии: металлические трубы без защиты быстро выходят из строя именно при нестабильном давлении.

Горячая вода в схеме с двумя санузлами

Одна из главных жалоб жильцов — долгое ожидание горячей воды на дальней точке. Пока дойдёт горячая, вытекло 5–10 л холодной. Решение — циркуляционный контур ГВС: от бойлера идёт петля обратно, вода постоянно циркулирует и на любом кране сразу горячая.

Для циркуляции нужен маленький циркуляционный насос (15–25 Вт). Это отдельный прибор, не путайте с насосом повышения давления.

Обратите внимание: для горячего водоснабжения и жёсткой воды корпус насоса должен быть латунным — чугун в агрессивной среде служит в 2–3 раза меньше.

Типичные ошибки при монтаже

• Не ставят фильтр перед насосом. Песок и взвесь из скважины убивают крыльчатку за сезон.
• Берут слишком маленький гидроаккумулятор. Насос включается 20–30 раз в час — это не режим, а уничтожение оборудования.
• Используют трубы ½" для всей магистрали. При пиковом разборе скорость потока вырастает, давление падает. Магистраль — минимум ¾".
• Не делают байпас вокруг насоса. Если насос вышел из строя — вода в доме полностью пропала. Гул в трубах и другие неожиданные симптомы часто появляются именно после неграмотного монтажа без байпаса.
• Не устанавливают манометр. Без него вы не узнаете о проблеме, пока не лопнет шланг стиральной машины.

Ответы на частые вопросы

Можно ли обойтись без гидроаккумулятора?

Технически — да, если насос с частотным преобразователем или встроенным датчиком потока. Но для классических насосных станций аккумулятор обязателен — иначе реле давления срабатывает каждые 5–10 секунд и насос выходит из строя за несколько месяцев.

Сколько стоит система водоснабжения под ключ?

Для дома 100–150 м² с двумя санузлами — ориентировочно 80 000–150 000 рублей с материалами и монтажом. Самостоятельный монтаж экономит 30–40%, но требует базовых навыков и правильного расчёта.

Насколько критично давление для проточного водонагревателя?

Критично. Большинство проточников не включаются при давлении ниже 0,6–1 бар. Если у вас такие симптомы — первым делом проверьте давление манометром на входе в дом.

Нужен ли отдельный насос для полива?

Если полив идёт параллельно с бытовым водопроводом — нужно либо увеличивать производительность основной системы, либо ставить отдельную линию с накопительным баком. Смешивать полив и дом в одной трубе — верный путь к постоянному дефициту давления.
