Заземление водопровода и защита от коррозии: что реально работает

Каждый год в России фиксируются десятки случаев поражения электрическим током через водопроводные трубы — и большинство из них происходит там, где металлический трубопровод не заземлён. Разберёмся, как сделать всё правильно.

Почему водопровод вообще нужно заземлять

Металлические трубы — отличный проводник. Если где-то в доме нарушена изоляция электропроводки или неправильно подключён водонагреватель, потенциал уйдёт в трубы. Человек, открывающий кран, замыкает цепь через себя.

Второй момент — блуждающие токи. Особенно актуально в городских квартирах и старых домах: токи от трамвайных линий, плохо изолированных кабелей, соседских «самодельных» заземлений гуляют по трубам и ускоряют коррозию в несколько раз.

Технический факт: По ГОСТ Р 50571 и ПУЭ (п. 1.7.76), все металлические трубопроводы в здании должны быть включены в систему уравнивания потенциалов (СУП). Это не рекомендация — это требование норм.

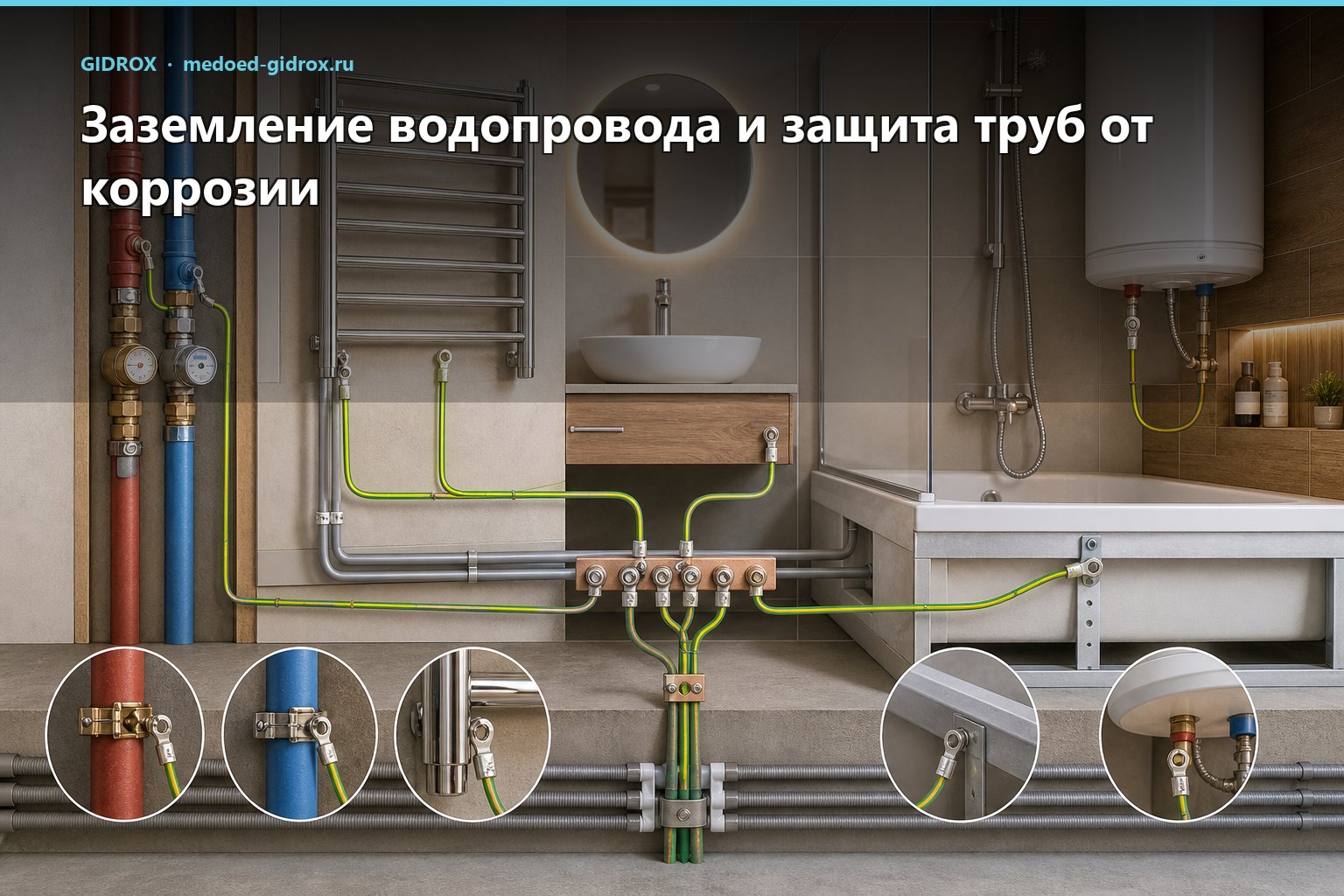

Как правильно заземлить водопровод: пошаговая схема

Шаг 1. Найдите главную шину уравнивания потенциалов (ГШУП)

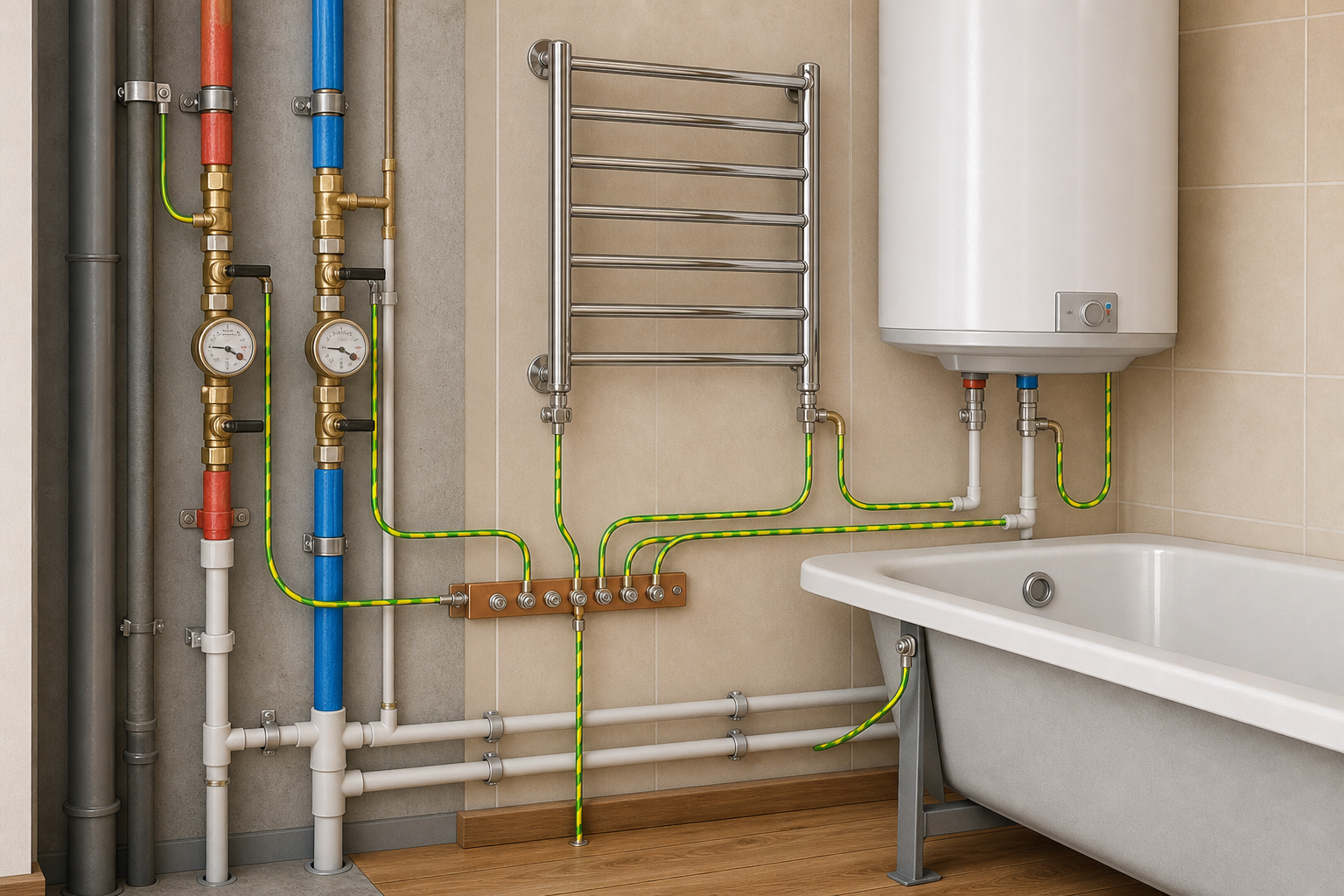

В современных домах она расположена в электрощитке или в подвале у ввода коммуникаций. Именно к ней должны подключаться все металлические коммуникации: водопровод, канализация, отопление, газ.

Шаг 2. Подберите кабель и клеммы

• Сечение провода — не менее 6 мм² (медь) для основных магистралей
• Для ванны и сантехники — не менее 2,5 мм²
• Соединение с трубой — только через хомут-заземлитель, не скотч и не изолента
• Контакт должен быть металл-металл: зачистить трубу до блеска, затянуть хомут, сверху защитить от коррозии

Шаг 3. Не прерывайте цепь пластиком

Самая частая ошибка — где-то в системе стоит пластиковый переходник или диэлектрическая вставка. Заземление обрывается, и дальний участок трубы снова висит в воздухе в электрическом смысле. Проверьте всю цепочку.

Шаг 4. Проверьте результат

Мультиметром измерьте напряжение между трубой и клеммой PE в розетке. Должно быть не более 2–3 В. Если больше — где-то разрыв или плохой контакт.

Таблица: что нужно заземлять и каким проводом

Защита от коррозии: самые рабочие методы

Заземление само по себе не спасёт трубы от ржавчины — это разные задачи. Коррозия бывает нескольких типов, и у каждого — своё решение.

Электрохимическая защита (катодная)

Устанавливается протекторный анод — магниевый или цинковый стержень, который «жертвует собой», принимая коррозию на себя вместо трубы. Используется в бойлерах и в системах наружного водопровода. Протектор меняют раз в 3–5 лет.

Защитные покрытия

• Изнутри — эпоксидная футеровка или цементно-песчаное покрытие (для магистральных труб)
• Снаружи — полиэтиленовая обмотка, мастика, лакокрасочные покрытия
• Для резьбовых соединений — анаэробный герметик лучше пакли: не окисляется, не пропускает воду

Ингибиторы коррозии в воде

Если система закрытая (отопление, водоснабжение с рециркуляцией) — в теплоноситель добавляют ингибиторы. Для открытых систем питьевого водоснабжения это недопустимо.

Выбор материала трубы

Лучший способ борьбы с коррозией — не допустить её. На новых объектах выбирайте:

• Полипропилен или сшитый полиэтилен — для горячей и холодной воды внутри
• Нержавейка или медь — там, где нужна прочность и долговечность
• Латунь — для арматуры и фитингов, особенно при жёсткой воде

Народные вопросы по теме

Можно ли заземлить трубы на ноль (нулевой провод)?

Нет, категорически нельзя. Это называется «зануление» и запрещено ПУЭ в жилых домах с TN-C системой. При обрыве нуля фазное напряжение окажется на трубах.

У меня пластиковые трубы — нужно заземлять?

Если трубы полностью пластиковые и нет металлических вставок — заземлять нечего. Но проверьте: стояки в многоквартирном доме могут быть металлическими даже если у вас разводка пластиком. Зайдите в подвал и посмотрите.

Почему ржавеют новые трубы — только купил и уже рыжий налёт?

Чаще всего причина — блуждающие токи или контакт разнородных металлов (например, стальная труба закручена в латунный фитинг без диэлектрической прокладки). Гальваническая пара ускоряет разрушение в разы. Решение: диэлектрические муфты или полный переход на один металл.

Шумит вода в трубах — это связано с коррозией?

Иногда да: отложения сужают просвет, создают турбулентность и характерный гул. Подробнее о причинах шума — в статье гул в трубах: 7 причин и как устранить шум.

Нужно ли заземлять насос повышения давления?

Зависит от исполнения. Насосы с питанием 220В и металлическим корпусом — обязательно заземлять через PE-контакт розетки или отдельным проводником. Насосы с низковольтным питанием (например, 24В постоянного тока, как у насосов GIDROX) — безопасны по классу защиты, риск поражения током минимален, но металлический корпус всё равно включают в систему уравнивания потенциалов.

Типичные ошибки, которые видишь на объектах

• Заземление через радиатор отопления — радиатор может быть изолирован от стояка прокладками
• Провод прикручен к покрашенной трубе — краска — диэлектрик, контакта нет
• Один хомут на весь дом — нужна полноценная шина с отдельными ответвлениями
• Не заземлён обратный клапан или фильтр — металлические корпуса арматуры тоже в цепи
• Игнорирование ванны — чаще всего именно здесь происходят несчастные случаи

Совет практика: После любого ремонта с заменой труб или арматуры — переделывайте заземление заново. Не надейтесь, что старый провод «достанет» до нового участка трубы через пластиковый переходник.

Итог: минимум что нужно сделать сегодня

1. Найти ГШУП в вашем доме (или установить, если её нет)
2. Проверить, нет ли разрывов металлической цепи (пластик, диэлектрики)
3. Подключить все металлические коммуникации к шине проводником нужного сечения
4. Измерить напряжение между трубой и PE — должно быть близко к нулю
5. Раз в 3–5 лет проверять состояние контактов и протекторных анодов
