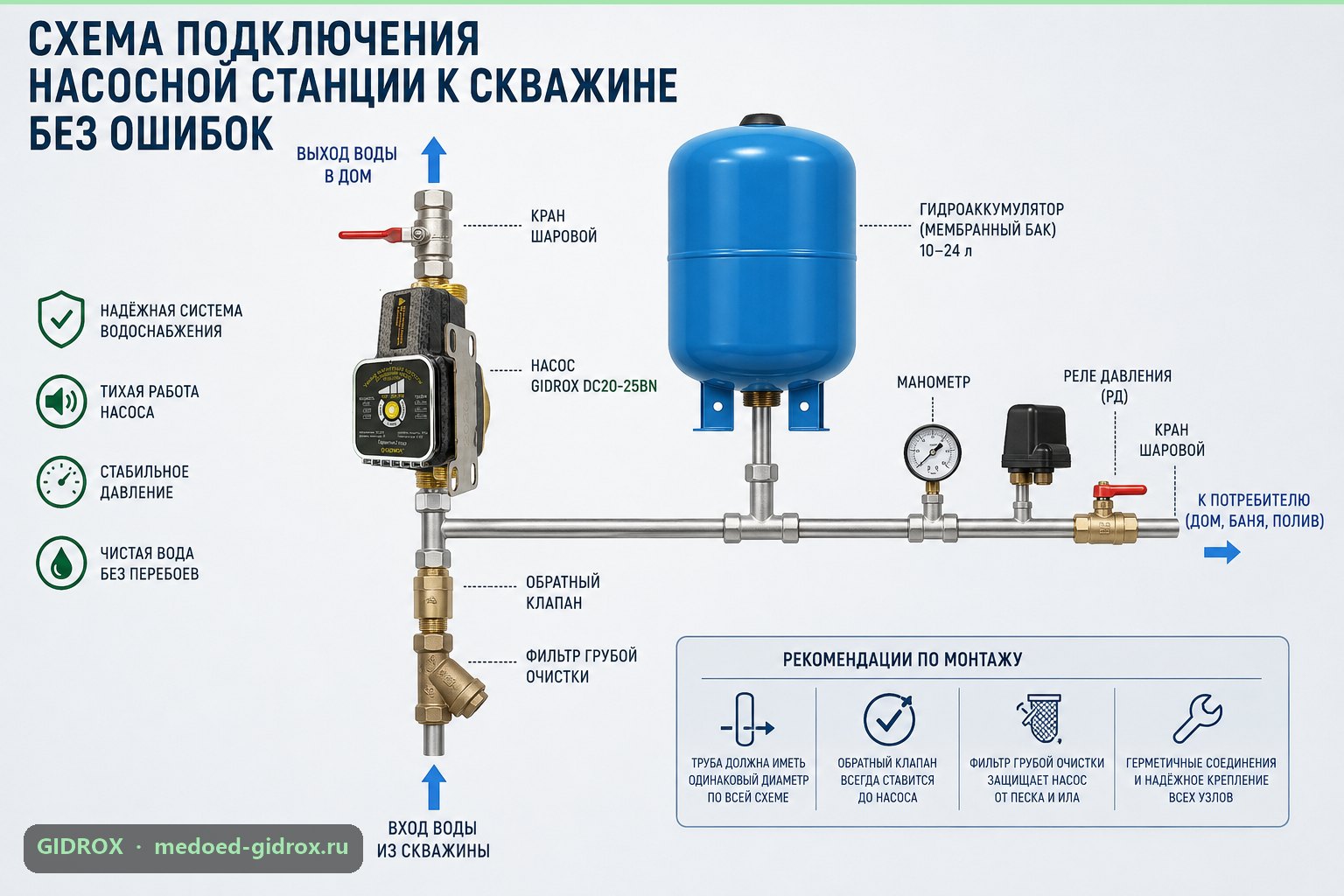

Схема подключения насосной станции к скважине: как не спалить систему за первую неделю
Половина вызовов сантехников на скважинах — это не поломка насоса, а неправильная схема обвязки. Насос гоняет воздух, станция щёлкает каждые 10 секунд или трубу разрывает гидроударом уже через месяц.

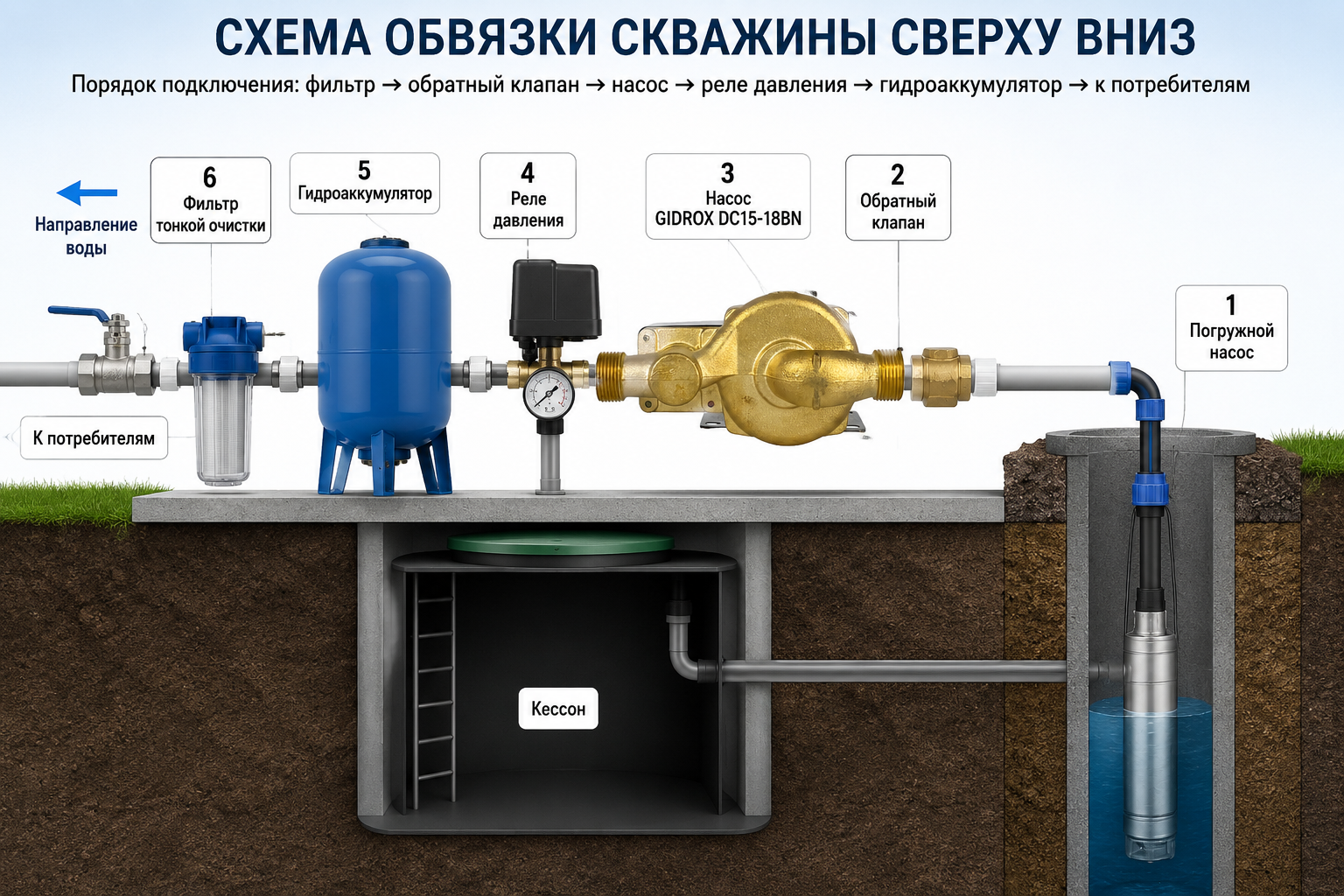

Из чего вообще состоит рабочая схема
Скважина сама по себе — это просто источник воды. Чтобы вода дошла до крана с нормальным напором, между обсадной трубой и домом должна стоять цепочка узлов, и порядок здесь принципиален.
- Скважинный насос (погружной) — опускается в саму скважину и качает воду наверх
- Обратный клапан — держит столб воды в трубе, не даёт ей скатиться обратно вниз
- Кессон или адаптер — герметичный вывод трубы из скважины в дом
- Гидроаккумулятор — гидроаккумулятор (Wikipedia), металлический бак с мембраной, гасит скачки давления и не даёт насосу включаться от каждого стакана воды
- Реле давления — командует насосом: упало давление — включил, набралось — выключил
- Манометр — показывает текущее давление в системе
Всё это вместе и называют насосной станцией — либо это заводской моноблок, либо собранная вручную связка из отдельных элементов.
Типовая ошибка №1: клапан не на своём месте
Обратный клапан должен стоять сразу на выходе погружного насоса, до подъёмной трубы. Если его нет или он залип — вода после остановки насоса скатывается вниз, и при следующем включении насос запускается «всухую», хватая воздух вместо воды.
Проверка клапана без разборки скважины: выключите насос, откройте кран в доме и засеките, через сколько секунд напор падает до нуля. Если это происходит почти мгновенно — клапан не держит, столб воды уходит обратно в скважину.
Типовая ошибка №2: гидробак без воздуха
В гидроаккумуляторе есть воздушная подушка со стороны, противоположной мембране. Заводское давление воздуха — обычно 1,5 атм, но со временем оно падает через ниппель, как в автомобильной шине.
Если воздуха мало, бак перестаёт гасить скачки, и насос включается по 15-20 раз в час вместо 3-4. Это убивает реле давления и электронику насоса за пару сезонов. Проверяется автомобильным манометром на ниппеле бака при полностью сброшенном давлении воды.
Народные вопросы про подключение станции
Насколько глубоко можно опускать погружной насос?
Насос должен висеть минимум на 1 метр выше дна скважины и минимум на 30-50 см ниже динамического уровня воды (уровня при откачке, а не в покое). Если поставить у самого дна — начнёт засасывать песок и ил.
Почему станция включается каждые 10-15 секунд?
Три причины по частоте: спущен воздух в гидробаке, подсос воздуха через негерметичное соединение до реле давления, или течь в доме — открытый кран, подтекающий бачок унитаза. Разбор именно этого сценария с пошаговым тестом на утечку есть в статье почему насос крутит счётчик воды при закрытых кранах.
Нужен ли фильтр перед станцией?
Да, механический фильтр для воды (Wikipedia) грубой очистки ставится сразу после кессона, до реле давления и мембраны бака. Песок и ил из скважины забивают мембрану и режут ресурс реле в разы.
Почему в доме слабый напор, хотя станция работает?
Реле давления часто настроено на диапазон 1.5-2.8 атм заводом, а этого мало на два этажа с душевой кабиной наверху. Здесь ставят повышающий насос уже после станции — отдельный узел именно под задачу поднять давление в трубах дома, а не выкачать воду из скважины. Если насосная станция и так справляется с водой, но на верхнем этаже вода еле течёт — проще добавить компактный насос 24В в разрыв трубы перед стояком, чем перенастраивать всю станцию под риск гидроудара. У варианты подключения 24В для этой задачи датчик потока сам ловит момент открытия крана, без реле давления и без выкручивания настроек станции.
Сравнение узлов по месту в схеме
| Узел | Где ставится | Что будет при поломке |
|---|---|---|
| Обратный клапан | На выходе скважинного насоса, до трубы | Сухой ход, насос гоняет воздух |
| Гидроаккумулятор | После кессона, перед домом | Частые включения, износ реле |
| Реле давления | На тройнике рядом с гидробаком | Станция не включается или не выключается |
| Фильтр грубой очистки | До реле и бака | Забитая мембрана, падение давления |
Что делать, если станция исправна, а напора не хватает
Иногда вся обвязка скважины сделана правильно, но дом двухэтажный, а трубы длинные — до дальней точки давление падает на 1-1.5 атм просто на трении в трубе. Тут вопрос уже не в скважине, а в разводке дома, и общий подход к этой задаче — в статье схема подключения насоса повышения давления.
Если же напор в доме избыточный и хочется его срезать без переделки станции — обратная задача разобрана в материале как снизить давление воды и уменьшить расход.
Итог: порядок сборки без переделок
- Опустить насос выше дна и ниже динамического уровня воды
- Проверить обратный клапан сразу на выходе насоса
- Провести трубу через герметичный кессон или адаптер
- Поставить фильтр грубой очистки до гидробака
- Настроить давление воздуха в гидробаке под паспорт мембраны
- Выставить реле давления под этажность дома, а не по заводу
Собранная в таком порядке схема не требует ежегодной ревизии — трогать нужно будет только фильтр и раз в 2-3 года воздух в гидробаке.
