Схема подключения насоса повышения давления в квартире: куда ставить и как не убить систему за неделю

Слабый напор на пятом этаже панельки — не приговор. Насос ставится за один вечер, но одна распространённая ошибка с обратным клапаном при монтаже способна через месяц вывести насос из строя.

Почему просто «врезать насос в трубу» не работает

Насос повышения давления — это не универсальная затычка. Он не создаёт воду из воздуха: если в стояке вообще нет напора (труба перекрыта, авария на вводе), насос будет просто гудеть вхолостую.

Задача насоса — «дожать» уже существующий, но недостаточный напор. Типичная ситуация: на первом этаже из крана хлещет, а на пятом-шестом — тонкая струйка, особенно вечером в час пик, когда все включают воду одновременно.

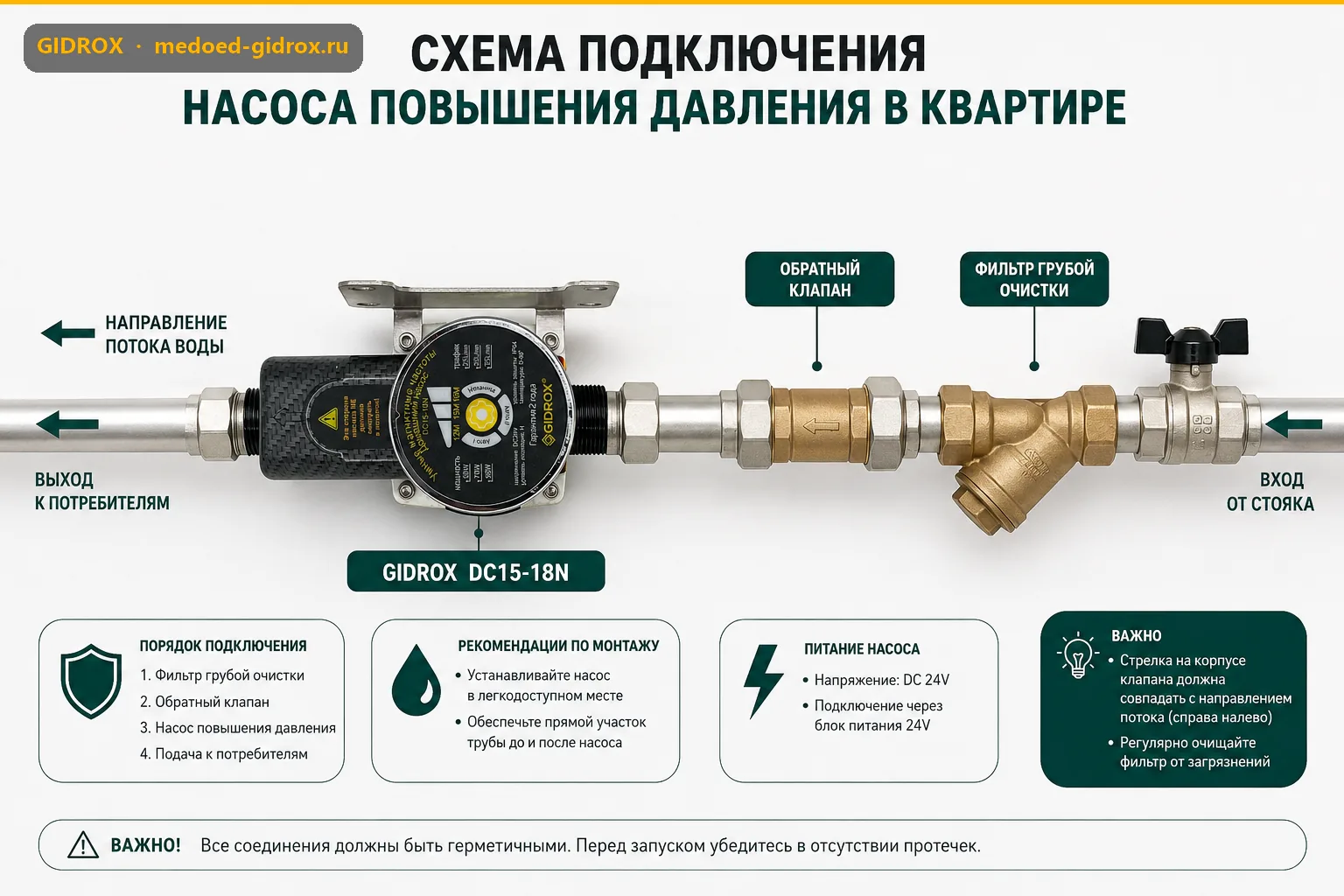

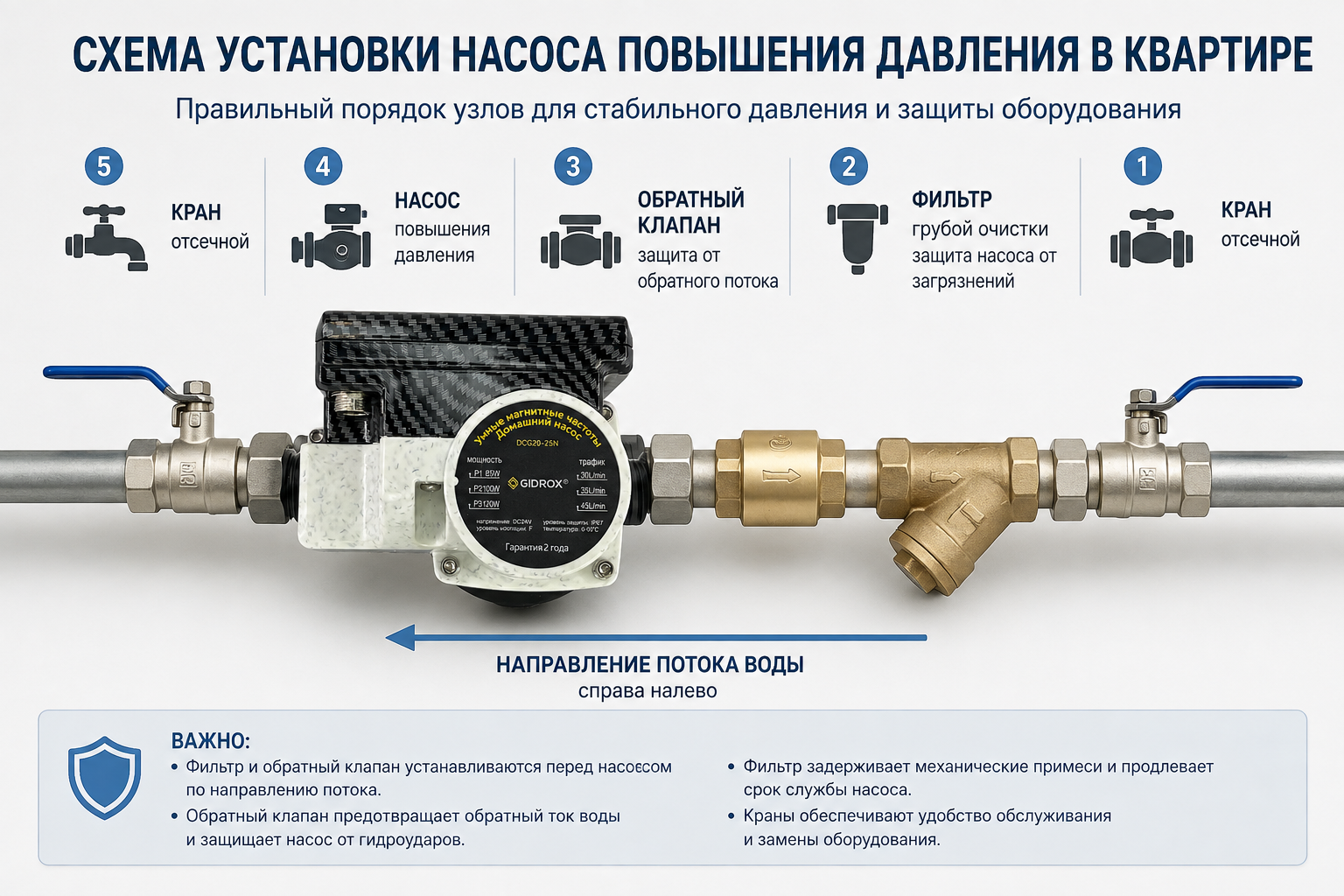

Базовая схема: 5 узлов в правильном порядке

По ходу движения воды от стояка к квартире схема выглядит так:

1. Шаровой кран — перекрыть воду перед работами и для будущего обслуживания
2. Фильтр грубой очистки — защищает крыльчатку насоса от песка и окалины из старых труб
3. Обратный клапан — ставится ДО насоса, на горизонтальном участке трубы
4. Насос повышения давления — с автоматикой запуска
5. Второй шаровой кран — после насоса, для его снятия без слива всей системы

Ключевая ошибка новичков — ставить обратный клапан после насоса. Это неправильно: клапан до насоса удерживает воду в камере насоса после остановки — крыльчатка не контактирует с воздухом, насос не завоздушивается и не стартует всухую при следующем включении, а гидроудар при пуске гасится, потому что вода уже в камере. После насоса клапан только создаёт лишнее сопротивление и мешает нормальному потоку.

Технический факт: стандартный обратный клапан лепесткового типа монтируется горизонтально — стрелка на корпусе показывает направление потока. Если на участке перед насосом только вертикальный отрезок трубы, используют пружинный клапан — он единственный корректно работает в любом положении.

Насос 24В или 220В: в чём разница для квартиры

Классические насосы повышения давления работают от 220В напрямую и требуют заземления розетки — в старых панельках это отдельная головная боль, потому что заземляющий контур часто просто отсутствует.

Модели с питанием 24В подключаются иначе: в розетку 220В включается компактный блок питания, а на насос уже подаётся безопасное низковольтное напряжение. Для ванной комнаты, где розетка стоит в сантиметрах от воды, это снимает часть рисков, характерных для сети 220В. Разница в подходах наглядно видна в таблице:

Автоматика: датчик потока против реле давления

Тут путаница встречается чаще всего. Реле давления (Wikipedia) — механическое устройство, которое включает насос при падении давления в системе ниже заданного порога. Оно надёжно десятилетиями, но имеет подвижные контакты, которые со временем залипают или подгорают. Датчик протока работает по другому принципу: он ловит сам факт движения воды в трубе. Открыли кран — пошёл поток — насос запустился. Закрыли кран — поток остановился — насос выключился через пару секунд. Никакой механики, которая изнашивается.

Если вода в системе движется — открыт кран или есть циркуляция — насос с датчиком протока рассчитан на непрерывную работу 24/7, поток охлаждает тело насоса. Отдельно стоит режим, в котором при закрытых кранах насос не останавливается полностью, а продолжает крутиться на пониженных оборотах ради мгновенного отклика на следующее открытие крана — в этом режиме с закрытыми кранами время работы стоит ограничивать примерно двумя часами, потому что вода в теле насоса не обновляется и не отводит тепло. Если нужен долгий простой без разбора воды, лучше использовать режим, при котором насос полностью останавливается при закрытом кране.

Частые вопросы

Насос гудит, но напор не растёт — что не так?

Первым делом проверьте фильтр грубой очистки: забитая сетка режет расход сильнее, чем даёт насос. Второе — направление обратного клапана, поставленный «задом наперёд» клапан вообще не пропускает воду. Третье — подсос воздуха на резьбовых соединениях после насоса, из-за него крыльчатка крутится вхолостую.

Можно ли ставить насос сразу на весь стояк квартиры, а не на отдельный кран?

Да, и это правильнее локальной установки на один смеситель — так напор выравнивается сразу во всех точках: кухне, ванной, стиральной машине. Именно для такой схемы важен запас по расходу: если в доме двое-трое одновременно пользуются водой, лучше брать насос с запасом по расходу, а не впритык под одну точку.

Нужен ли гидроаккумулятор в квартире, если уже стоит насос?

Гидроаккумулятор (Wikipedia) нужен там, где насос работает от скважины или колодца и должен поддерживать давление в паузах между включениями. В квартире с центральным водоснабжением он не обязателен — насос с датчиком потока реагирует на открытие крана за секунды, накопительная ёмкость роли не играет. Подробнее о связке автоматики, реле и накопительной ёмкости для частного дома — в статье насос повышения давления в доме: автоматика, реле и гидроаккумулятор.

Насос можно поставить в туалете рядом со стояком отопления?

Разместить можно, но учитывайте температуру: паспортный диапазон у насосов такого типа обычно 0–90°C, при этом для продления ресурса производители рекомендуют не превышать +60°C на постоянной основе. Кстати, такой насос при желании может дополнительно подключаться к контуру отопления или тёплого пола для ускорения циркуляции — это не его основная задача, но техническая возможность есть.

Где ставить насос: до счётчика или после

Насос всегда монтируется после счётчика воды и после основного шарового крана на вводе в квартиру, но до разводки по точкам потребления. Ставить его до счётчика нельзя — это исказит показания и вызовет вопросы у управляющей компании при проверке. Если труба идёт под потолком санузла, оставляйте снизу доступ хотя бы 15-20 см — крыльчатку и фильтр периодически нужно чистить, а без зазора это превращается в демонтаж полшкафа.

Во время ремонта, когда трубы всё равно вскрыты, самое время заложить место под насос заранее — потом штробить готовую стену ради него куда дороже. Если планируете технику для дальних точек или верхних этажей, взгляните на на Ozon — среди моделей есть разные варианты по напору и расходу под разные квартиры.
