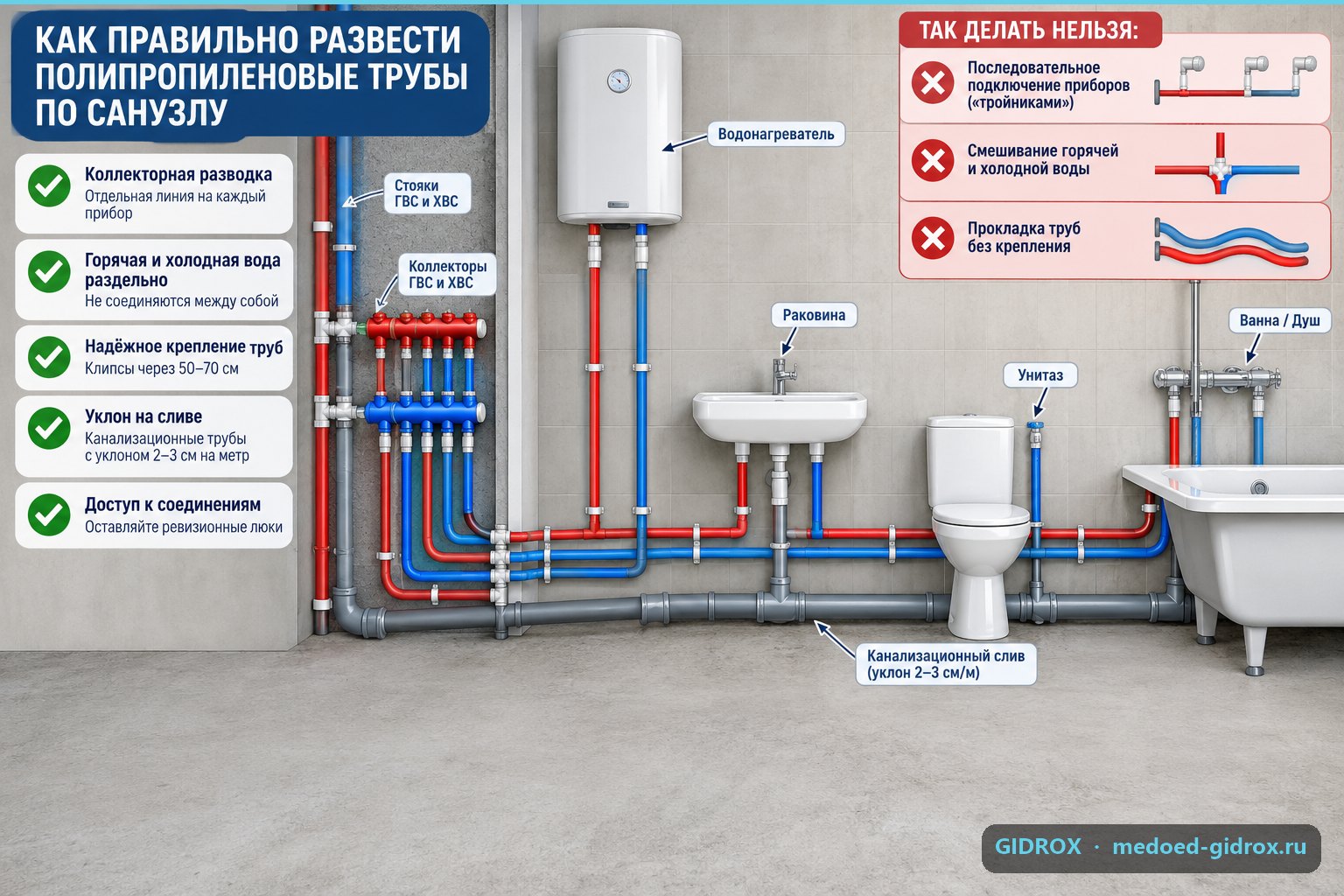

Как правильно развести полипропиленовые трубы по санузлу: схема, ошибки, монтаж
Самая частая причина протечек в санузле через полгода после ремонта — не брак трубы, а спаянный "на глаз" стык без выдержки времени и глубины пайки. Труба держит давление визуально нормально, а потом расходится по шву под нагревом или гидроударом. Разберём, как развести ПП-трубы так, чтобы не вскрывать плитку через год.

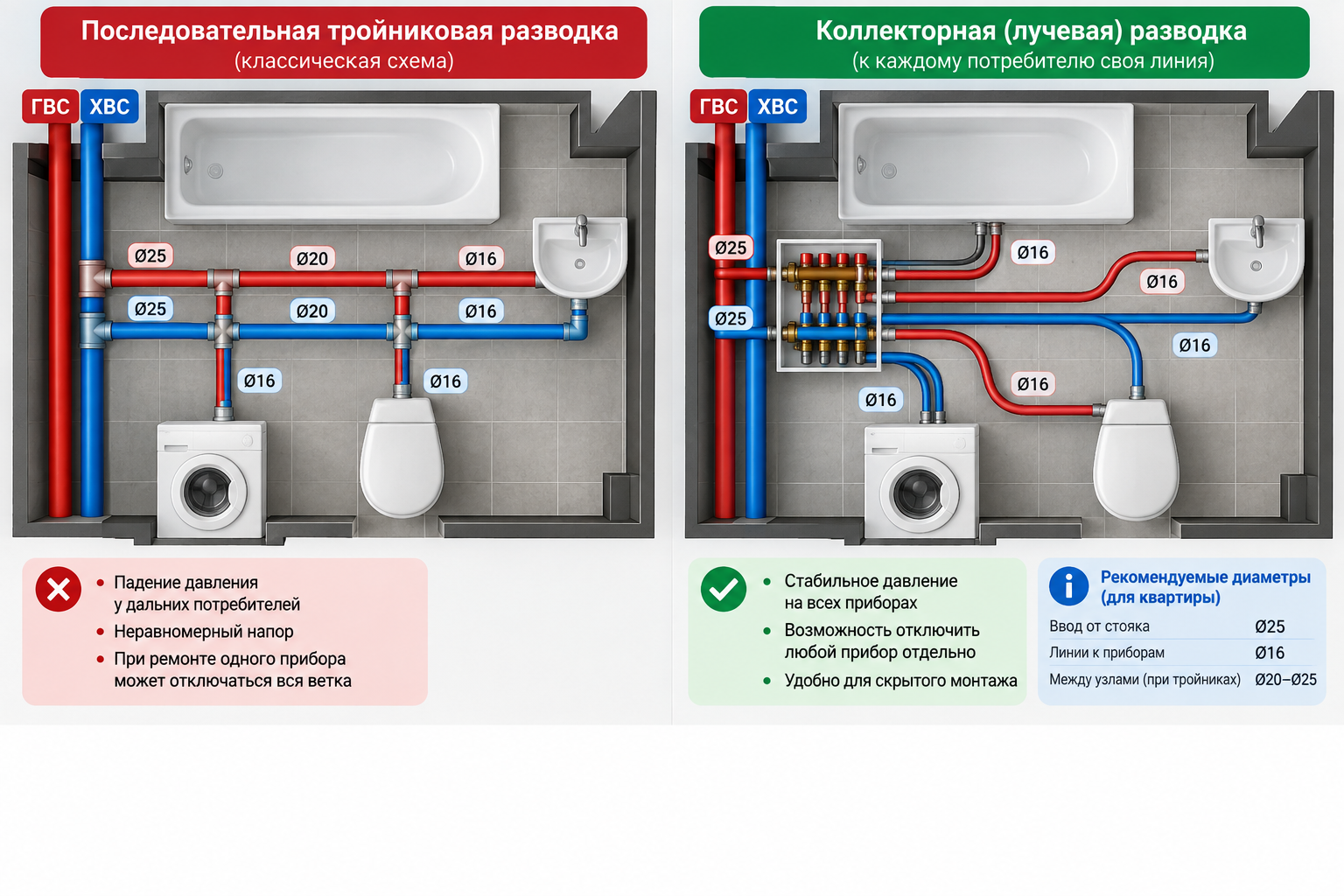

Последовательная или коллекторная разводка: что выбрать
В санузле обычно нужно запитать 3-5 точек: смеситель раковины, смеситель ванны или душа, унитаз, иногда стиральную или посудомоечную машину. Есть два принципиальных подхода.
| Способ | Плюсы | Минусы | Когда применять |
|---|---|---|---|
| Последовательная (тройниковая) | Меньше трубы и фитингов, проще паять | При открытии одной точки падает напор на остальных | Санузел с 2-3 точками, невысокие требования к одновременному разбору воды |
| Коллекторная (лучевая) | Каждая точка получает воду отдельным лучом, напор не проседает | Больше трубы, нужен коллектор и место под него | Совмещённый санузел, где часто работают душ и стиралка одновременно |
На практике для отдельного санузла в 3-4 кв. м последовательной схемы хватает. Коллектор имеет смысл, когда в доме и так стоит коллекторный шкаф на весь этаж, тогда санузел просто подключают к нему отдельными лучами.
Какой диаметр трубы нужен на каждом участке
- Стояк / ввод в санузел — 25 мм (труба PN20 или PN25 для ГВС)
- Разводка до 2-3 точек — 20 мм
- Подводка к смесителю или унитазу — 16 мм
- На стиральную и посудомоечную машину — 16 или 20 мм с отдельным шаровым краном
Занижать диаметр на подводке ради экономии не стоит: при 16 мм на смеситель и одновременном разборе воды в двух точках напор проседает заметно, особенно если в доме и без того слабое давление на верхних этажах.
Технический факт: для горячей воды в санузле используйте трубу армированную стекловолокном (PPR-FIBER) или алюминием. У неармированной ПП-трубы на ГВС линейное расширение доходит до 5-6 мм на метр при нагреве до 70°C, и без компенсации это разгибает крепления и деформирует шов на тройнике.Типичные ошибки при монтаже
- Недостаточное время прогрева — для трубы 20 мм паяльник держат около 6-7 секунд с каждой стороны, спешка даёт непроваренный шов
- Проворот трубы после пайки — соединение фиксируют без вращения, любой доворот рвёт ещё не остывший полимер
- Крепление труб впритык к стене без зазора на расширение — на горячем контуре труба должна иметь свободный ход в хомуте
- Смешение диаметров без переходника — стыковка 20 мм и 25 мм трубы "на глаз" через раструб без муфты-перехода
- Отсутствие компенсационных петель на длинных прямых участках горячей воды
Крепления к стене в санузле часто ставят на кафель или гипсокартон. Если дюбель прокручивается в стене ещё на этапе монтажа хомутов, труба со временем провиснет, а в точке провиса скапливается воздух, который потом глухо стучит при наборе воды.
Где ставить запорную арматуру
На вводе в санузел с обеих линий (ХВС и ГВС) ставят шаровой кран (Wikipedia) — это точка отсечки на случай ремонта смесителя без перекрытия стояка на всю квартиру. Второй кран ставят непосредственно перед каждым прибором: унитазом, стиральной машиной, смесителем с гибкой подводкой.
Полипропиленовые трубы (Wikipedia) хорошо переносят пайку в стеснённых условиях санузла, но именно из-за тесноты монтажники часто экономят на арматуре — а зря: без отсечного крана перед стиралкой любая протечка шланга превращается в затопление соседей снизу.
Если после разводки в санузле упал напор
Развели трубу правильным диаметром, а вода на верхнем этаже или дальней точке всё равно течёт вяло — дело не в трубах, а в давлении в стояке. Отдельная ветка на санузел лучевой схемой напор не поднимет, если его физически не хватает на вводе.
В этом случае разводку дополняют насосом повышения давления перед санузлом или перед всей квартирой. модели с автоматикой работает от 24В через отдельный блок питания в комплекте. Порядок подбора и монтажа подробно разобран в статье как установить насос повышения давления воды.
Частые вопросы
Нужен ли уклон на трубах ХВС и ГВС в санузле?
Нет, полипропиленовая разводка под давлением не требует уклона, в отличие от канализации. Важнее ровное крепление без провисов, где может скапливаться воздух.
На каком расстоянии крепить хомуты к стене?
Для трубы 20-25 мм — каждые 50-70 см на горизонтальных участках и каждые 100-120 см на вертикальных. У тройников и поворотов хомут ставят в 10-15 см от фитинга.
Можно ли паять ПП-трубу в закрытом коробе без ревизии?
Технически можно, но при протечке придётся вскрывать короб. Разумнее оставить хотя бы одну ревизионную дверцу напротив соединений и коллектора.
Сколько служит правильно спаянная ПП-труба в санузле?
Производители заявляют 25-50 лет для ХВС и около 25 лет для ГВС при рабочей температуре. Срок сильно зависит от качества пайки, а не только от трубы.
Обязательно ли ставить обратный клапан на подводке к санузлу?
Если в доме есть насосное оборудование или несколько источников воды (скважина плюс центральный ввод), клапан ставят до насоса на горизонтальном участке, чтобы вода не уходила назад при остановке оборудования.
