GIDROX DC20-25N: вертикальная установка потоком вниз — что важно знать перед монтажом

Можно ли ставить DC20-25N вертикально потоком вниз без потери ресурса? Разбираем ориентации, ошибки монтажа и поведение датчика потока в таком положении.

Почему ориентация — это не мелочь

Большинство монтажников выбирают положение насоса «как удобно» — и потом удивляются: то не запускается, то гудит вхолостую, то глохнет через несколько недель.

Неочевидный факт: вихревой насос — не симметричное устройство. Рабочее колесо, торцевое уплотнение вала и датчик потока (в N-моделях) ведут себя по-разному в зависимости от того, куда смотрит поток воды. Ориентация влияет на износ, на чувствительность автозапуска — и на то, появится ли воздушный карман с первого же включения.

Что происходит внутри при потоке вниз

Положение мотора и уплотнения

При вертикальной установке потоком вниз мотор оказывается сверху, гидравлическая часть — снизу. Это правильная схема. Вода не затекает к обмоткам, а торцевое уплотнение вала работает в штатном режиме.

Технический факт: Торцевое уплотнение вала работает в паре «твёрдое кольцо + графитовая вставка». При мотором вверх давление воды прижимает кольца друг к другу — износ минимален. При мотором вниз давление действует на разрыв — уплотнение быстрее изнашивается и начинает подтекать.

Как ведёт себя датчик потока серии N

DC20-25N оснащён датчиком потока: насос запускается при открытии крана и останавливается, когда вода перестаёт течь. В горизонтальном положении лопасть датчика висит нейтрально. В вертикальном — гравитация меняет её исходное положение.

  • Поток вниз: лопасть под собственным весом опускается вперёд → порог срабатывания немного снижается, насос реагирует на меньший расход
  • Поток вверх: лопасть «задрана» → порог выше, нужен чуть более сильный поток для старта

В стандартной квартире или доме это некритично. Но если давление на входе меньше 0,5 бар — насос может включаться от малейшего движения воды. Решается регулировкой чувствительности датчика (если предусмотрена) или установкой редуктора давления.

Главная ловушка: воздушный карман у входа

При потоке вниз вход насоса находится сверху. Воздух легче воды — он стремится вверх и остаётся именно в этом месте. Результат: насос работает, но гонит воздух, а не воду.

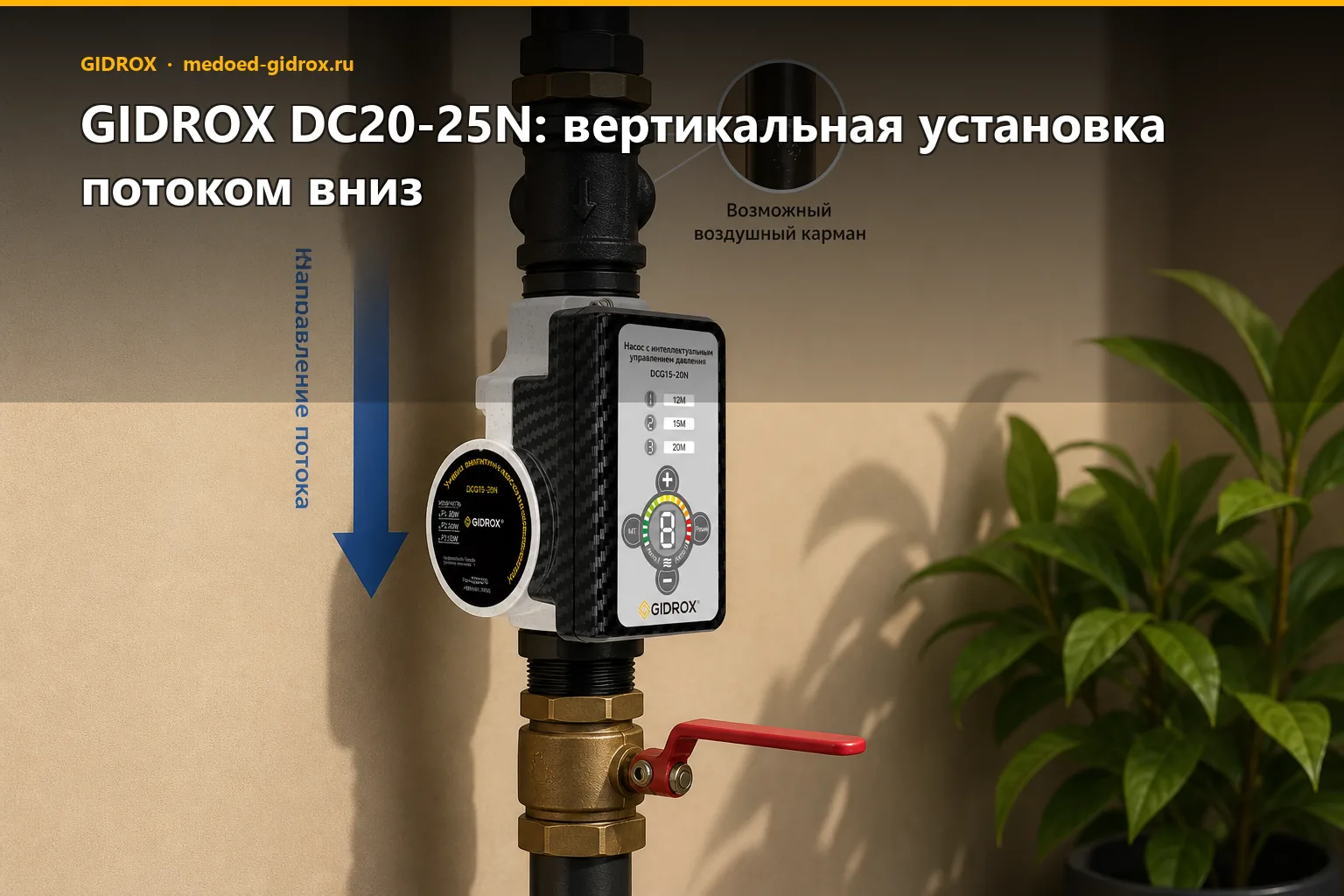

Схема вертикальной установки насоса потоком вниз: мотор сверху, обратный клапан перед входом, шаровой кран после выхода — с обозначением направления потока и места возможного воздушного кармана.
Схема вертикальной установки насоса потоком вниз: мотор сверху, обратный клапан перед входом, шаровой кран после выхода — с обозначением направления потока и места возможного воздушного кармана.

Симптомы воздушного кармана:

  • Насос гудит, но напор почти нулевой
  • Поток есть, потом пропадает — скачками
  • После первого запуска всё нормально, но при повторном включении проблема возвращается

Решение простое: установите обратный клапан (Wikipedia) перед насосом — до входного патрубка G1". Он удерживает воду в трубе при выключении и не даёт воздуху проникать к крыльчатке. О том, как не ошибиться при монтаже, читайте подробнее: обратный клапан для насоса: типичные ошибки монтажа.

Пошаговая схема монтажа

  1. Установите обратный клапан перед входным патрубком G1"
  2. Закрепите насос мотором вверх — стрелка на корпусе смотрит вниз
  3. После выходного патрубка G¾" поставьте шаровой кран для обслуживания
  4. Перед первым запуском заполните систему водой, стравите воздух через сервисный кран или ниппель
  5. Подключите блок питания 24В (входное 110–240В — подходит к любой розетке), проверьте все резьбовые соединения
нашего магазина

Сравнение ориентаций DC20-25N

Ориентация Особенности Риски Оценка
Горизонтально Нейтральная нагрузка на уплотнение и датчик Минимальные ✓ Предпочтительно
Вертикально, поток вверх Воздух самоудаляется по потоку Низкие ✓ Хорошо
Вертикально, поток вниз Мотор сверху — правильно; воздух скапливается у входа Воздушный карман без обратного клапана ✓ Допустимо с обратным клапаном
Вертикально, мотор вниз Вода у обмоток, уплотнение на разрыв Ускоренный износ, протечки ✗ Не рекомендуется

Часто задаваемые вопросы

Потеряет ли насос в ресурсе при вертикальном потоке вниз?

Нет, если мотор расположен сверху и перед входом стоит обратный клапан. Уплотнение вала в этом положении работает даже лучше, чем при монтаже мотором вниз.

Стрелка на корпусе — это обязательно соблюдать?

Да. Стрелка показывает направление потока, которое совпадает с направлением вращения крыльчатки. Перепутаете — насос превратится в дроссель: расход упадёт в разы, мотор перегреется.

Нужен ли гидроаккумулятор при такой установке?

Зависит от схемы. Для DC20-25N с датчиком потока гидроаккумулятор не снижает количество циклов: у насоса нет реле давления, циклами управляет встроенная электроника. При нормальной нагрузке DC20-25N справляется без гидроаккумулятора (Wikipedia).

Как проверить корректность установки?

Откройте кран — насос должен запуститься за 1–2 секунды. Параметры DC20-25N: напор до 25 м (≈2,5 бар), расход до 45 л/мин. Закройте кран — остановка через 5–10 секунд. Если продолжает работать вхолостую — проверьте герметичность и направление потока.

Что делать, если насос гудит, но воды нет?

Почти всегда причина — воздух. Выключите насос, стравите воздух через верхнюю точку системы, снова заполните водой и запустите. Подробный алгоритм диагностики — в статье насос гудит, но не качает воду: пошаговая диагностика.
