Как подключить обратный клапан к насосу: типичные ошибки монтажа

Неправильная установка обратного клапана — причина большинства жалоб «насос гудит, давления нет» и «система не держит напор». Разбираем ошибки, которые совершают даже опытные монтажники.

Зачем вообще нужен обратный клапан

Задача клапана проста: пропустить воду в одну сторону и не дать ей уйти обратно. Но именно из-за кажущейся простоты его часто ставят «как придётся» — и система начинает работать странно.

Без обратного клапана насос при остановке теряет воду из всасывающей трубы. При следующем запуске — засасывает воздух, давление не поднимается, крыльчатка работает вхолостую. Несколько таких циклов — и износ обеспечен.

Технический факт: Центробежные насосы, включая насосы повышения давления, не способны самостоятельно вытолкнуть воздух — им нужна заполненная водой всасывающая линия. Обратный клапан на входе — это не опция, а условие нормальной работы.

До насоса или после? Главная путаница

Именно здесь ошибаются чаще всего — и именно здесь в интернете гуляет устойчивое заблуждение. Для насоса повышения давления (в квартире, доме или на даче) правило одно и без исключений:

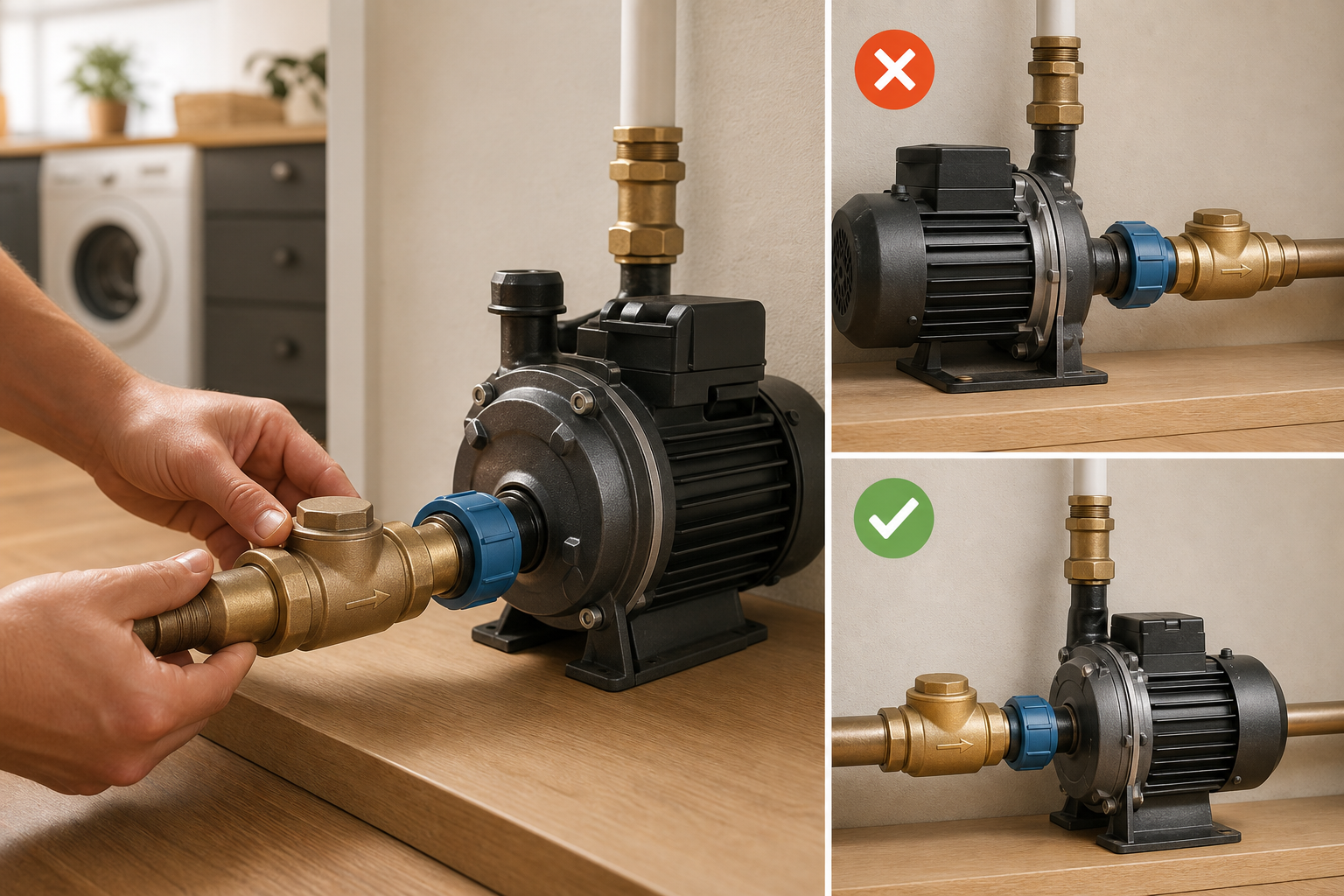

Обратный клапан ставится ДО насоса — на входе, а не на выходе.

Правильная последовательность: магистраль → шаровой кран → фильтр-грязевик → ОБРАТНЫЙ КЛАПАН → насос → шаровой кран → потребители.

Почему клапан должен стоять именно до насоса — четыре причины:

1. Камера насоса остаётся заполнена водой после отключения. Нет завоздушивания при следующем запуске.
2. Защита от сухого хода: если магистральное давление падает или вода пропала, клапан не даёт воде утечь обратно — насос всегда стартует по воде.
3. Защита от коррозии: камера заполнена постоянно, крыльчатка и корпус не контактируют с воздухом в простое.
4. Гидроудар при пуске гасится: вода уже в камере, крыльчатка не бьёт по воздуху.

Предупреждение: во многих интернет-статьях и AI-генерациях написано, что для насоса повышения давления клапан ставится «на выходе, чтобы давление не сбрасывалось обратно в магистраль». Это ошибка. Клапан после насоса не защищает камеру от опустошения — а именно это и есть его главная задача. Магистральный напор в квартире (1–3 бар) сам по себе не даёт воде уйти в обратную сторону. Насос повышения давления не создаёт обратного тока в магистраль — он либо толкает воду вперёд, либо стоит.

5 ошибок монтажа, которые убивают систему

1. Клапан установлен против тока воды

Звучит абсурдно — но случается. На корпусе клапана всегда есть стрелка, показывающая направление потока. Если поставить задом наперёд, вода просто не пройдёт.

Симптом: насос работает, давление нулевое, труба на входе холодная.

2. Горизонтальная установка шарового клапана

Пружинные клапаны работают в любом положении. Но шаровые (с шариком-затвором) — только вертикально, патрубком вниз. В горизонтальном положении шарик не перекрывает проход полностью, и вода потихоньку перетекает назад.

Правило простое: горизонтальная труба — только лепестковый (пружинный) клапан. Пружинный клапан имеет сопротивление 0,05–0,2 бар — это незначительно для бытовой системы, но выбирайте его осознанно, а не шаровой «для экономии».

3. Клапан сразу после фитинга или колена

После любого колена, тройника или сужения поток турбулентный. Если сразу за ним поставить клапан — он будет «дребезжать», не закрываться полностью и быстро износится. Минимальное расстояние от фитинга до клапана — 5 диаметров прямой трубы.

4. Нет фильтра перед клапаном

Мелкий мусор, песок, ржавчина — всё это оседает на тарелке клапана и мешает ему плотно закрыться. Результат: постоянная утечка назад, насос не держит давление.

Перед обратным клапаном всегда нужен сетчатый фильтр-грязевик — это не лишняя деталь, а защита всей системы.

5. Клапан не того диаметра

Клапан «с запасом» — популярная ошибка. Пружина рассчитана на определённый поток. Поставите DN25 на трубу ½″ — клапан не будет закрываться при низком давлении. Берите строго под диаметр трубы.

Правильная схема подключения насоса с обратным клапаном

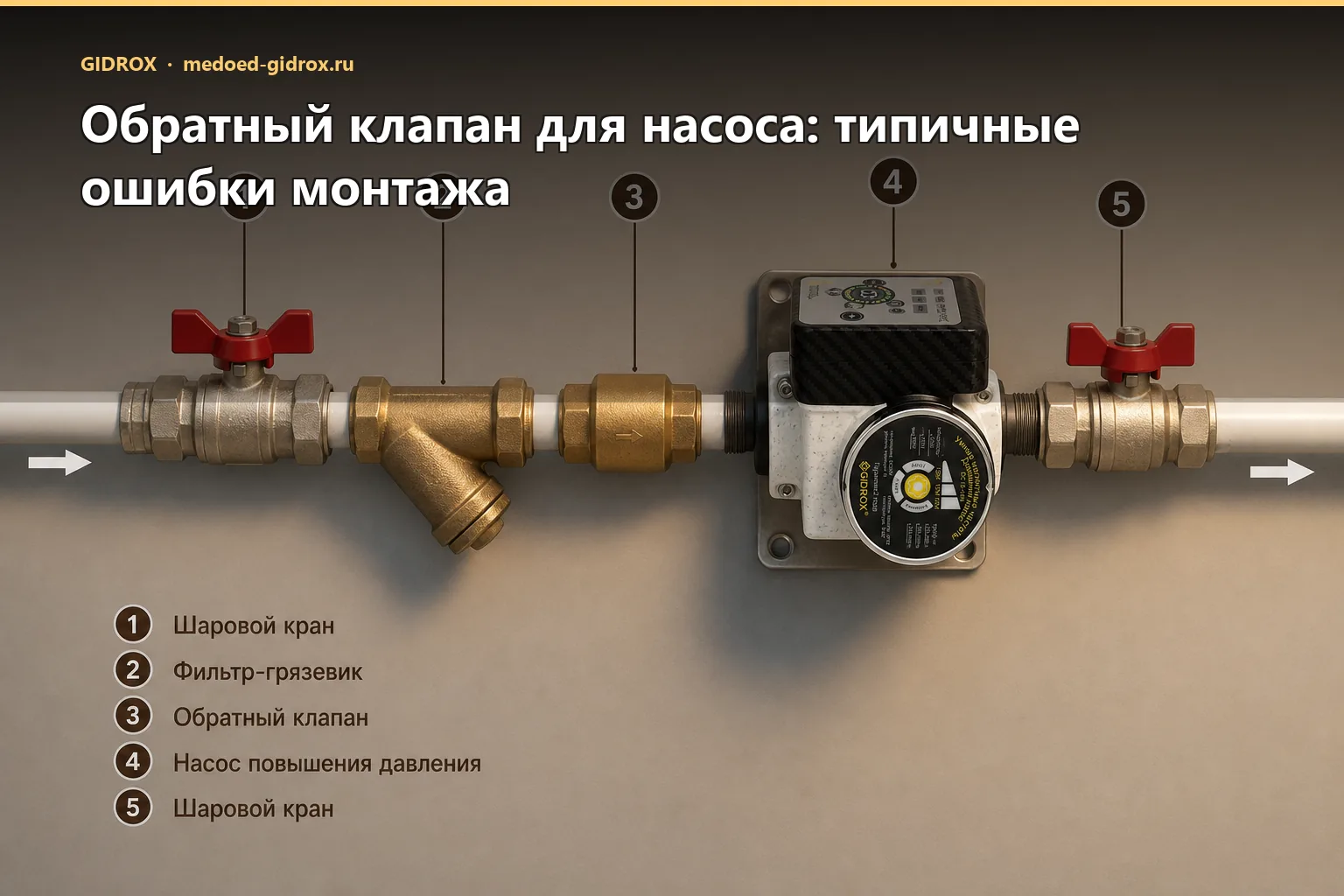

Базовая последовательность для насоса повышения давления в квартире:

1. Шаровой кран (для отключения без слива системы)
2. Фильтр-грязевик (защита насоса и клапана от мусора)
3. Обратный клапан (на входе, до насоса)
4. Насос повышения давления
5. Шаровой кран на выходе

Если система с гидроаккумулятором — он подключается после насоса через тройник. Обратный клапан при этом всё равно остаётся до насоса; дополнительный клапан между насосом и гидроаккумулятором не нужен и создаёт лишнее сопротивление.

Отдельный плюс — насосы со встроенным датчиком потока: они запускаются автоматически при открытии крана и не требуют реле давления. Такой датчик есть, например, в моделях GIDROX серии N — удобно, когда важно, чтобы система работала сама, без ручного управления.

Если после установки насос гудит, но давление не растёт — читайте пошаговую диагностику насоса: там разобраны все типичные причины, от воздушной пробки до неисправной крыльчатки.

Часто задаваемые вопросы

Обязателен ли обратный клапан для насоса повышения давления?

Да. Без него при каждом выключении камера насоса опустошается. При следующем запуске насос засасывает воздух — давление не поднимается, крыльчатка работает вхолостую. Несколько таких циклов ускоряют износ в разы. Кроме того, возникает «тактинг» — постоянные короткие включения и выключения, которые убивают электродвигатель.

Какой клапан лучше — пружинный (лепестковый) или шаровой?

Для горизонтальных труб — только лепестковый (пружинный). Для вертикальных — оба варианта работают, но шаровой ставится исключительно патрубком вниз. Лепестковый надёжнее при нестабильном или низком давлении (от 0,5 бар). Шаровой дешевле, но менее предсказуем при переменном потоке.

Клапан течёт — что делать?

Три причины: мусор на тарелке (промыть), износ уплотнения (заменить клапан), неправильный диаметр (заменить на нужный). Ремонтировать дешёвые клапаны смысла нет — новый стоит 150–400 рублей.

Можно ли поставить два клапана подряд?

Технически можно, но это создаёт лишнее гидравлическое сопротивление. Один правильно подобранный и правильно расположенный клапан лучше двух «на всякий случай».

Как проверить, работает ли клапан, не разбирая систему?

Выключите насос и посмотрите на манометр. Если давление держится 5–10 минут — клапан работает. Если падает — пропускает. Простейший тест без разборки.

Если планируете подключить насос к бойлеру — там своя схема с клапанами и расширительным баком, подробно разбираем в статье насос в бойлер: схема подключения.

А если вопрос стоит про минимальный напор для работы сантехники — читайте о том, какое давление нужно для гигиенического душа: там конкретные цифры и решения при слабом напоре.
