Гидроудар в трубах: что это такое и как защитить систему

Резкий хлопок, труба дёрнулась, а через несколько месяцев — течь в неожиданном месте. Гидроудар не рвёт трубы мгновенно, но каждый удар ослабляет соединения.

Что происходит внутри трубы

Вода несжимаема. Когда вы резко перекрываете кран, столб воды со скоростью 1–2 м/с внезапно останавливается. Кинетическая энергия никуда не уходит — она превращается в волну давления.

Волна проходит по трубопроводу со скоростью 900–1400 м/с. Давление в точке удара скачет с рабочих 3–4 атмосфер до 15–25 атмосфер за доли секунды. Металлопластиковая труба рассчитана на рабочее давление 10 атмосфер: гидроудар выводит систему за этот предел.

Формула Жуковского: ΔP = ρ × c × v, где ρ — плотность воды (~1000 кг/м³), c — скорость звука в воде (~1200 м/с), v — скорость потока (1,5 м/с). Результат: ΔP ≈ 1,8 МПа, то есть около 18 атмосфер. Это не аномалия, а физика при обычном бытовом закрытии крана.

Причины гидроудара

• Резкое закрытие рычажного смесителя. Вода останавливается за одно движение руки. В старых вентилях с маховиком поток тормозил плавно — за 3–5 оборотов.
• Запуск или остановка насоса. Особенно опасен пуск в закрытый трубопровод или отключение питания на ходу.
• Отсутствие обратного клапана. После остановки насоса обратный поток создаёт серию ударов по рабочему колесу.
• Воздушные пробки в трубах усиливают колебания давления при каждом ударе.
• Высокое давление в стояке. Чем выше рабочее давление, тем сильнее удар при том же закрытии крана.

Как распознать гидроудар

Признаки, по которым его отличают от воздушной пробки:

• Хлопок или «выстрел» при закрытии крана (не бульканье)
• Вибрация трубы, ощутимая рукой сразу после закрытия
• Дребезжание хомутов на металлических участках
• Течь появляется через несколько недель, а не сразу
• Кратковременные скачки стрелки на манометре при перекрытии вентилей

Воздушная пробка даёт нестабильный напор с бульканьем. Гидроудар — хлопок и вибрация. Течь от ударов всегда начинается на соединениях, а не на прямом участке трубы.

Что разрушается и в какие сроки

Водонагреватель и стиральная машина страдают раньше всего. Подробнее об этом в материале как скачки давления разрушают водонагреватель и стиральную машину.

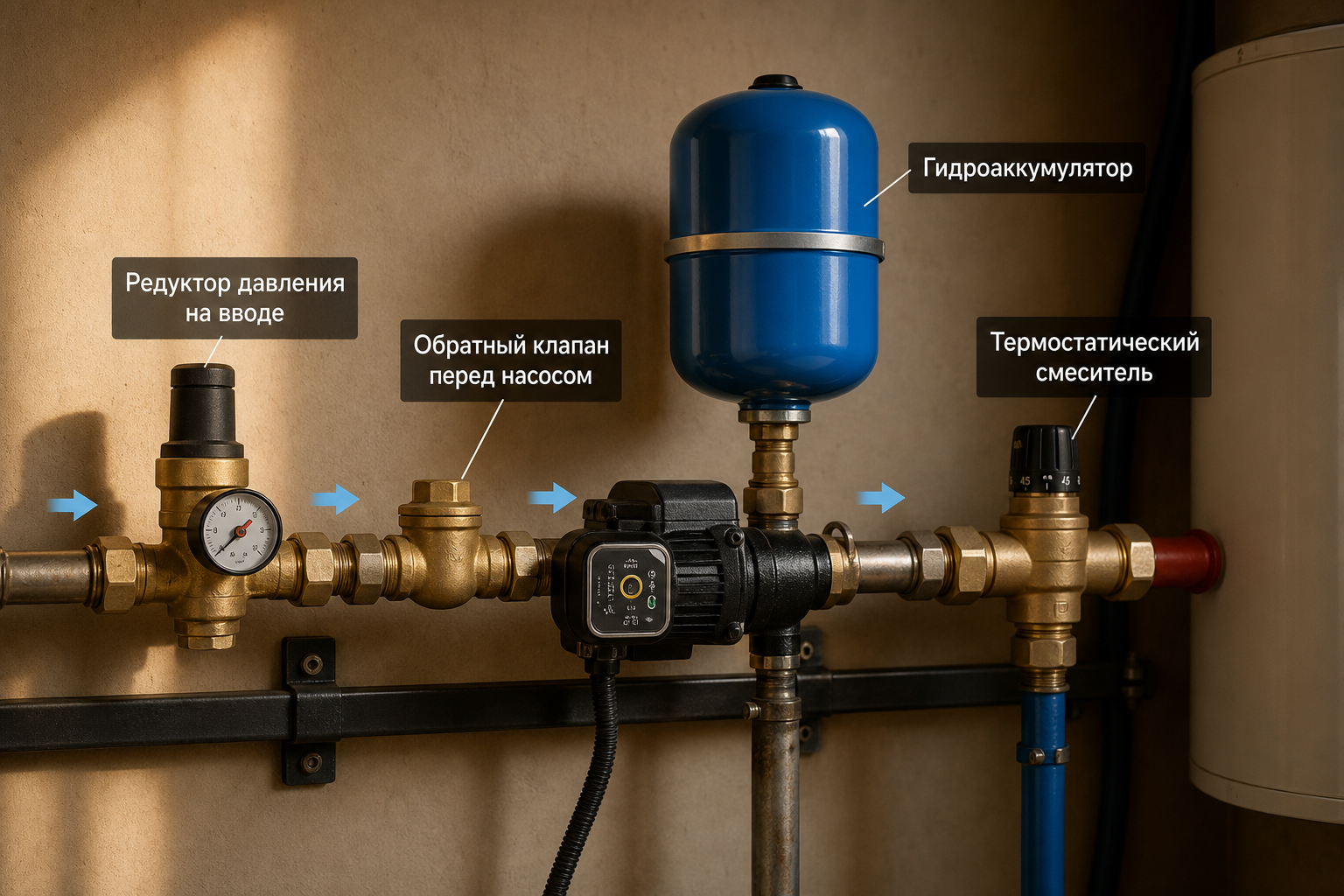

Как защитить систему

Гасители гидроудара

Небольшой цилиндр с воздушной камерой врезается перед прибором. Когда давление скачет, воздух сжимается и поглощает волну. Стоит 300–800 руб., монтируется за 10 минут. Подходит для стиральной машины, посудомойки, водонагревателя.

Гидроаккумулятор

Гидроаккумулятор (Wikipedia) с мембраной сглаживает скачки давления при пуске насоса. Объём 5–12 литров достаточен для частного дома. Цена от 2000 руб.

Важный нюанс: он закрывает только удары со стороны насоса. От резкого закрытия крана на кухне не поможет.

Редуктор давления на вводе

При давлении в стояке выше 4 атмосфер редуктор снижает и рабочее, и пиковое давление. Норма для квартирной системы: 2,5–3,5 атмосферы. Ночью давление в городской сети на 1–2 атмосферы выше — отсюда и хронические ночные удары.

Обратный клапан перед насосом

Обратный клапан (Wikipedia) ставится до насоса на горизонтальном участке трубы. Лепестковый клапан подходит для горизонтальной установки. Без него обратный поток при остановке насоса каждый раз бьёт по рабочему колесу.

Типичная ошибка: клапан ставят после насоса «чтобы держало давление». Такой монтаж удерживает давление в системе, но не защищает сам насос. Клапан устанавливается только до насоса.

Плавно закрывающаяся арматура

Термостатические смесители закрывают воду за 3–5 секунд. По сравнению с рычажным смесителем это снижает интенсивность удара в 4–6 раз. При хронических гидроударах именно с этого начинают.

Дополнительный уровень защиты трубопровода — автоматическое перекрытие при протечке: схема и оборудование для автоматического отключения воды при протечке.

Ответы на частые вопросы

Полипропиленовые трубы лучше защищены от гидроудара?

Частично. ПП упруже металла и поглощает часть энергии волны. Но слабое место — пайка. Плохо прогретый стык держит 6–8 атмосфер вместо паспортных 20. Гидроудар в 15–18 атмосфер вскрывает такой стык не сразу, а после серии ударов — что затрудняет диагностику.

Почему удары слышны только ночью?

Ночью потребление воды минимально, насосные станции работают в полную мощность. Давление в сети выше на 1–2 атмосферы. Именно поэтому при том же закрытии крана удар сильнее. Редуктор давления, настроенный на 2,5–3 атмосферы, решает эту проблему.

Нужен ли гидроаккумулятор, если насос уже стоит?

Смотрите на тип автоматики. Насосы с реле давления резко стартуют при падении давления и так же резко останавливаются — это прямой источник ударов. Без гидроаккумулятора такой насос регулярно нагружает систему.

Насосы с датчиком потока запускаются при открытии крана и останавливаются плавно при закрытии. К такому типу относятся товары бренда: нет реле давления — нет резкого пуска под нагрузкой.

Можно ли убрать гидроудары совсем?

До нуля нет, до безопасного уровня — реально. Схема для частного дома: редуктор давления на вводе + обратный клапан до насоса + гидроаккумулятор 8–12 литров + плавно закрывающаяся арматура. Такая связка снижает пиковое давление с 18–20 атмосфер до 5–7.

Что делать, если гидроудары приходят от соседей?

Управляющая компания обязана проверить давление в стояке. Если оно выше 4 атмосфер — УК устанавливает регулятор. Ваш быстрый вариант: гаситель гидроудара на подводке перед входным краном квартиры.

Про давление в системе подробнее: давление в системе отопления частного дома: нормы и типичные ошибки.
