Автоматическое отключение воды при протечке: схема и оборудование

Протечка обходится в 80 000–200 000 рублей ущерба, а больше половины случаев — ночью или без хозяев дома. Система защиты закрывает кран за 3–5 секунд после срабатывания датчика.

Из чего состоит система защиты

Три компонента, каждый из которых не работает без остальных.

Датчики протечки

Лежат плоско на полу в зонах риска: под мойкой, у стиральной машины, под ванной, у трубных соединений. Срабатывают при контакте двух контактных площадок с водой — слой 1–2 мм достаточен для сигнала.

Сколько нужно датчиков:

  • Квартира-студия — 3–4 штуки (кухня, ванная, туалет)
  • 2-комнатная квартира — 5–7 точек
  • Частный дом с котлом и бойлером — 8–12 точек

Контроллер

Принимает сигнал от датчиков и даёт команду кранам. Бывает проводным и беспроводным (433 МГц, Zigbee или Z-Wave). Беспроводные удобнее при готовом ремонте, но раз в 1–2 года нужно менять батарейки в датчиках.

Кран-отсекатель

Ставится на вводе воды до всей разводки. Электрический привод поворачивает шаровой кран при получении команды от контроллера. Время закрытия: 3–15 секунд в зависимости от модели привода.

Технический факт. Кран-отсекатель ставят на каждую линию отдельно (горячая и холодная) или один общий на ввод. Один общий кран дешевле, но перекрывает сразу всё водоснабжение. Два отдельных крана дороже, зато позволяют точечно закрыть только нужный контур.

Типовая схема подключения

Порядок монтажа для квартиры:

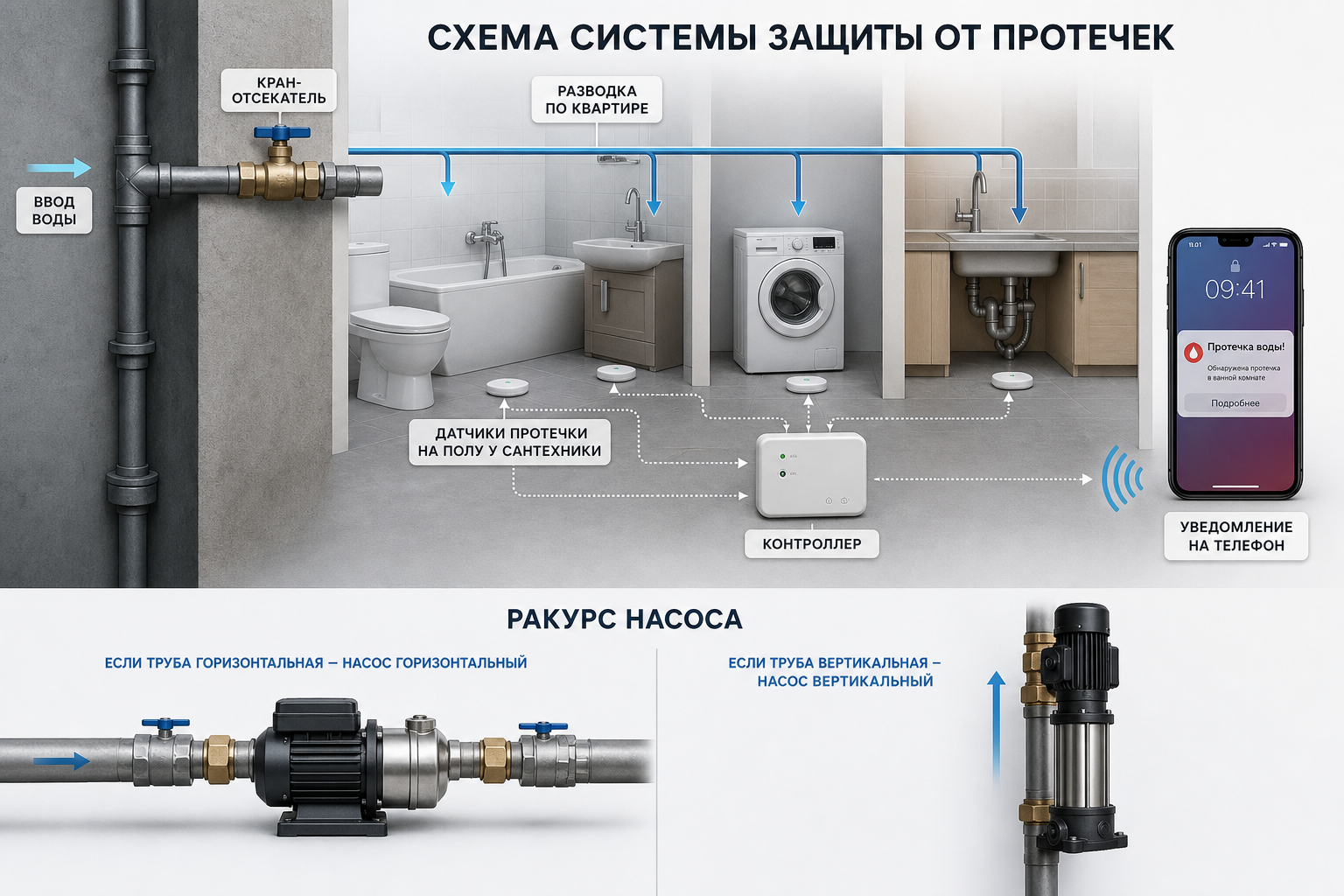

Схема системы защиты от протечек: ввод воды → кран-отсекатель → разводка по квартире → датчики протечки на полу у сантехники → стрелка к контроллеру → уведомление на телефон.
Схема системы защиты от протечек: ввод воды → кран-отсекатель → разводка по квартире → датчики протечки на полу у сантехники → стрелка к контроллеру → уведомление на телефон.
  1. Ввод ХВС → счётчик → кран-отсекатель ХВС
  2. Ввод ГВС → счётчик → кран-отсекатель ГВС
  3. Оба крана подключены к контроллеру (провод или радиоканал)
  4. Датчики на полу во всех зонах риска подключены к контроллеру
  5. Контроллер подключён к питанию 220В; при желании добавляется GSM или Wi-Fi для уведомлений
Компонент Место установки Примечание
Датчик протечки Пол под сантехникой Плоско на полу, не ближе 3 см к стене
Кран-отсекатель Ввод воды до разводки Шаровой тип с электроприводом
Контроллер Щиток или стена у ввода Доступное место для обслуживания
Обратный клапан (Wikipedia) До насоса, горизонтальный участок трубы Лепестковый, предотвращает обратный ток

Насос в умной схеме водоснабжения

Если в системе стоит насос повышения давления воды, он становится частью этой схемы. При срабатывании датчика контроллер закрывает кран-отсекатель. Поток воды прекращается. Насос должен это зафиксировать и остановиться.

Насосы с датчиком протока останавливаются сами: прекратился поток — насос выключился, без дополнительных команд и без гидроудара. варианты GIDROX строится на этом принципе: датчик реагирует на движение воды в трубе, а не на давление. Закрылся кран-отсекатель — через несколько секунд насос тоже встал.

Насосы с реле давления ведут себя иначе: когда кран-отсекатель перекрывает поток, давление в системе резко растёт, реле отключает насос — но вместе с этим возникает гидроудар. При каждом срабатывании защиты история повторяется, соединения и арматура постепенно изнашиваются. О том, как перепады давления воды вредят бытовой технике, подробнее в материале про влияние давления на стиральную машину и водонагреватель.

Типичные ошибки при монтаже

  • Датчик приклеен к плинтусу. Он должен лежать на полу — вода растекается горизонтально, а не течёт вертикально вверх по стене.
  • Один датчик на всю кухню. Под мойкой, у посудомойки и у холодильника с диспенсером — три разные точки риска. Один датчик закроет максимум одну из них.
  • Кран-отсекатель после разводки. Если он стоит не на общем вводе, а на отдельной ветке, остальные трубы остаются под давлением воды.
  • Нет уведомления на телефон. Система закроет кран, но если хозяин не получил сигнал, он узнает о протечке только вернувшись домой — а вода уже стоит в ванной.
  • Обратный клапан поставлен после насоса. Ставится всегда до насоса, на горизонтальном участке трубы. На выходе он создаёт лишнее сопротивление и не защищает насос от обратного тока.

Ответы на частые вопросы

Система защиты обязательна для квартиры?

Юридически нет. Но ряд страховых компаний снижает стоимость полиса на 10–15% при наличии сертифицированной защиты — уточняйте у своего страховщика.

Сколько стоит базовый комплект?

Комплект на квартиру (2 крана-отсекателя + контроллер + 5 датчиков) — 8 000–25 000 рублей в зависимости от бренда и протокола связи. Монтаж — ещё 2 000–5 000 рублей.

Беспроводные датчики надёжнее проводных?

Проводные надёжнее в плане связи: нет риска потери сигнала и разряда батарей. Беспроводные проще монтировать в готовом ремонте. Если прокладывать кабель не проблема — берите проводные.

Система сработает от конденсата на трубах?

Нет, если датчики лежат на полу, а не прикреплены к трубам. Капли конденсата, стекающие по трубе, не создают лужи на полу достаточно быстро, чтобы замкнуть контакты датчика.

Можно подключить к Home Assistant или Яндекс Умному дому?

Системы на Z-Wave и Zigbee интегрируются с Home Assistant нативно. Wi-Fi модели работают через MQTT или готовые интеграции. Яндекс Умный дом поддерживает ряд отечественных производителей систем защиты от протечек через своё приложение.

Автономный дом на скважине: особенности схемы

В загородном доме с независимым водоснабжением кран-отсекатель ставится после накопительного бака, чтобы защитить внутреннюю разводку. При срабатывании датчика контроллер перекрывает внутренний контур дома, а насос на скважине лучше остановить отдельно — через сигнальный вход реле или через автоматику умного дома. Как организовать подачу воды от скважины в дом с учётом всех нюансов — читайте в материале про насос от скважины для полива и водоснабжения.
