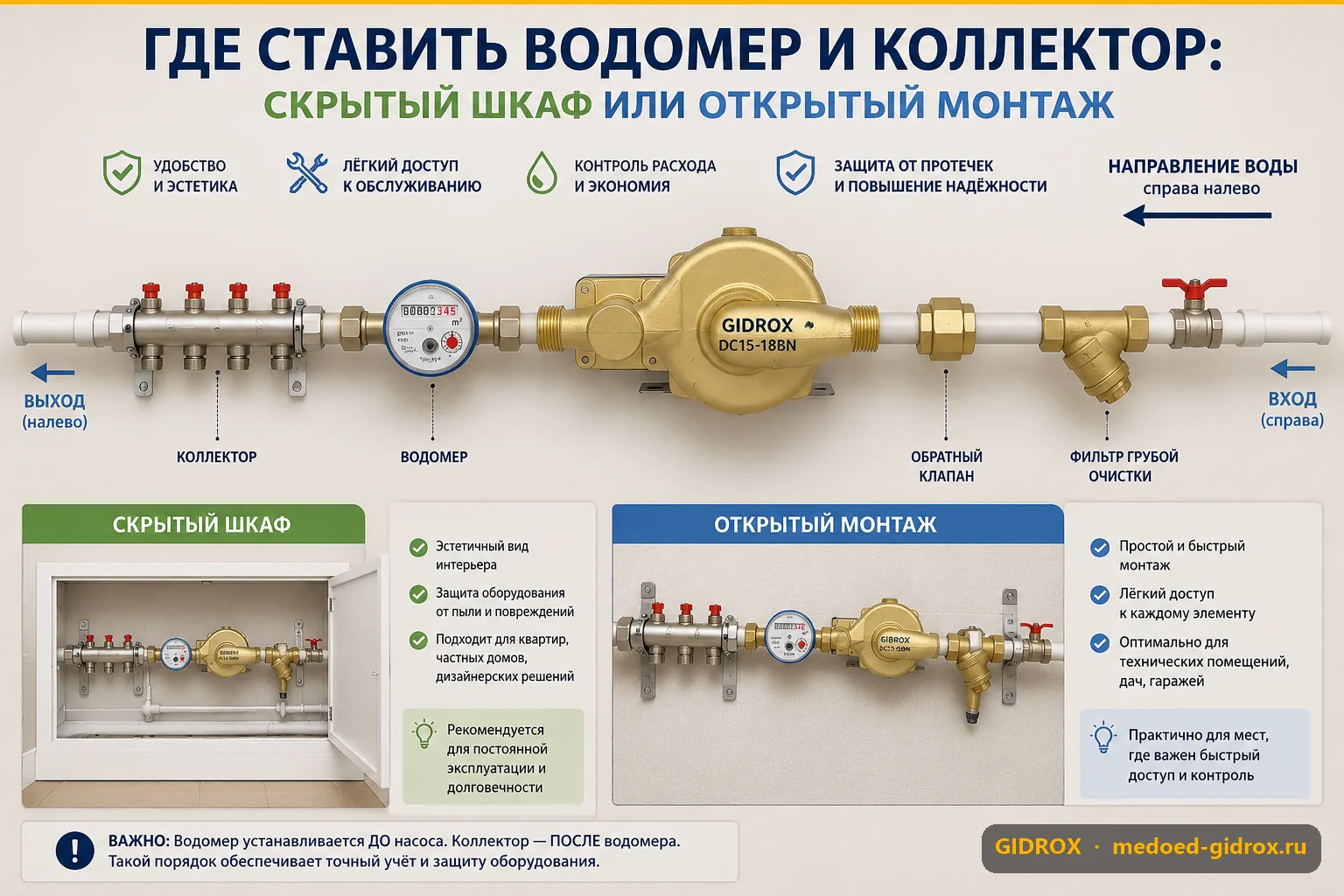

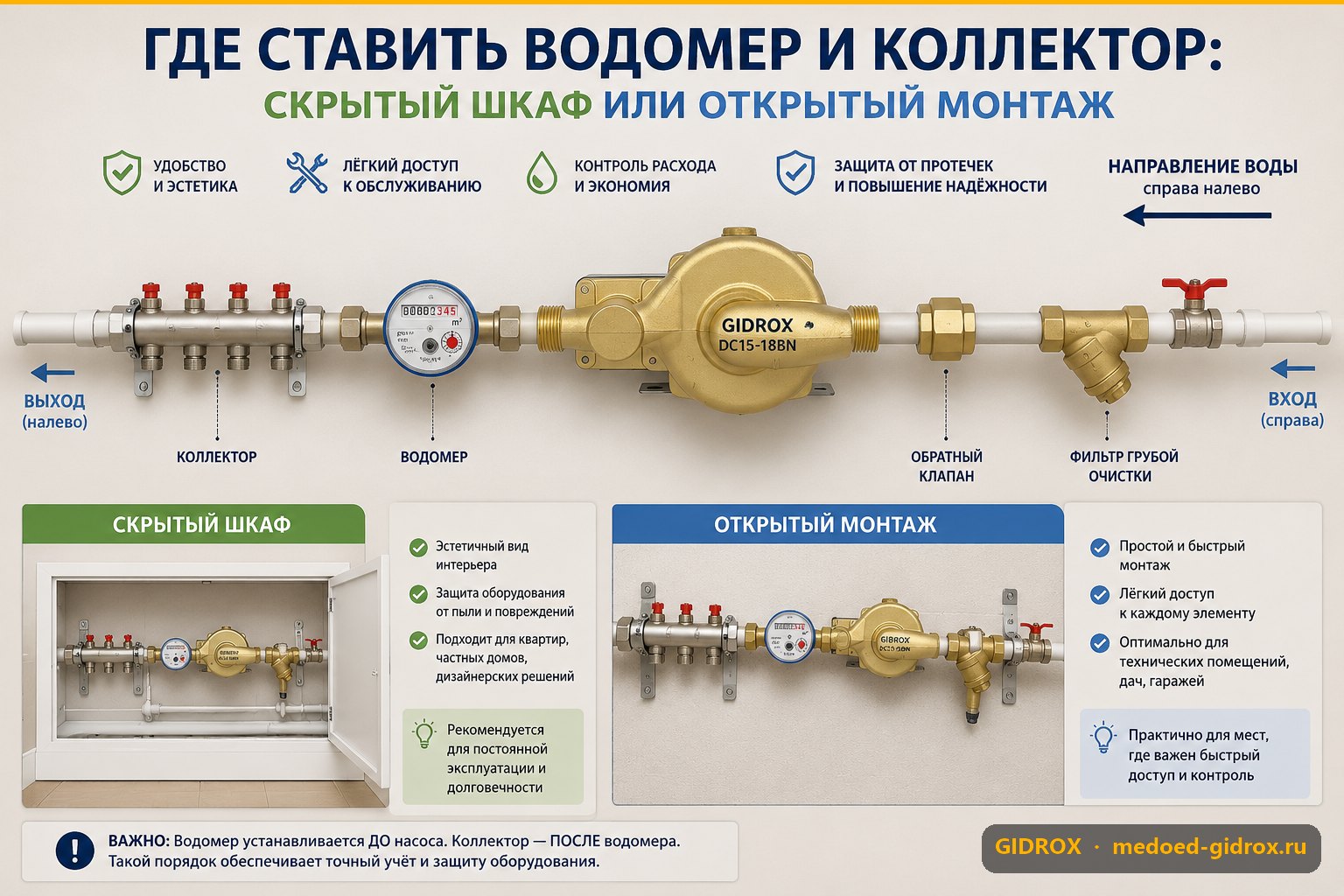

Где разместить водомер и коллектор в квартире: скрытый шкаф vs открытый монтаж

Открыл шкаф в новой квартире, а кран еле проворачивается: гипсокартон подошёл впритык, разводным ключом не подлезть. Значит, при следующей протечке вскрывать придётся весь короб, а не откручивать один вентиль. Это самая частая ошибка при разводке узла учёта воды, и исправить её после отделки почти невозможно.

Зачем вообще прятать счётчики и коллектор

Эстетика — не главная причина. В шкафу узел меньше пылится, до него не добираются дети, а сам короб можно совместить с местом под стиральную машину или бойлер. Но прятать «наглухо», без доступа, нельзя: счётчик воды (Wikipedia) должен быть доступен для поверки, а коллектор — для замены картриджей на редукторе и фильтре.

Скрытый шкаф: что закладывать заранее

Проблема в 9 случаях из 10 не в самом факте, что узел спрятан, а в том, что размеры шкафа рисовали «на глаз», без учёта запаса на инструмент и вылет вентилей.

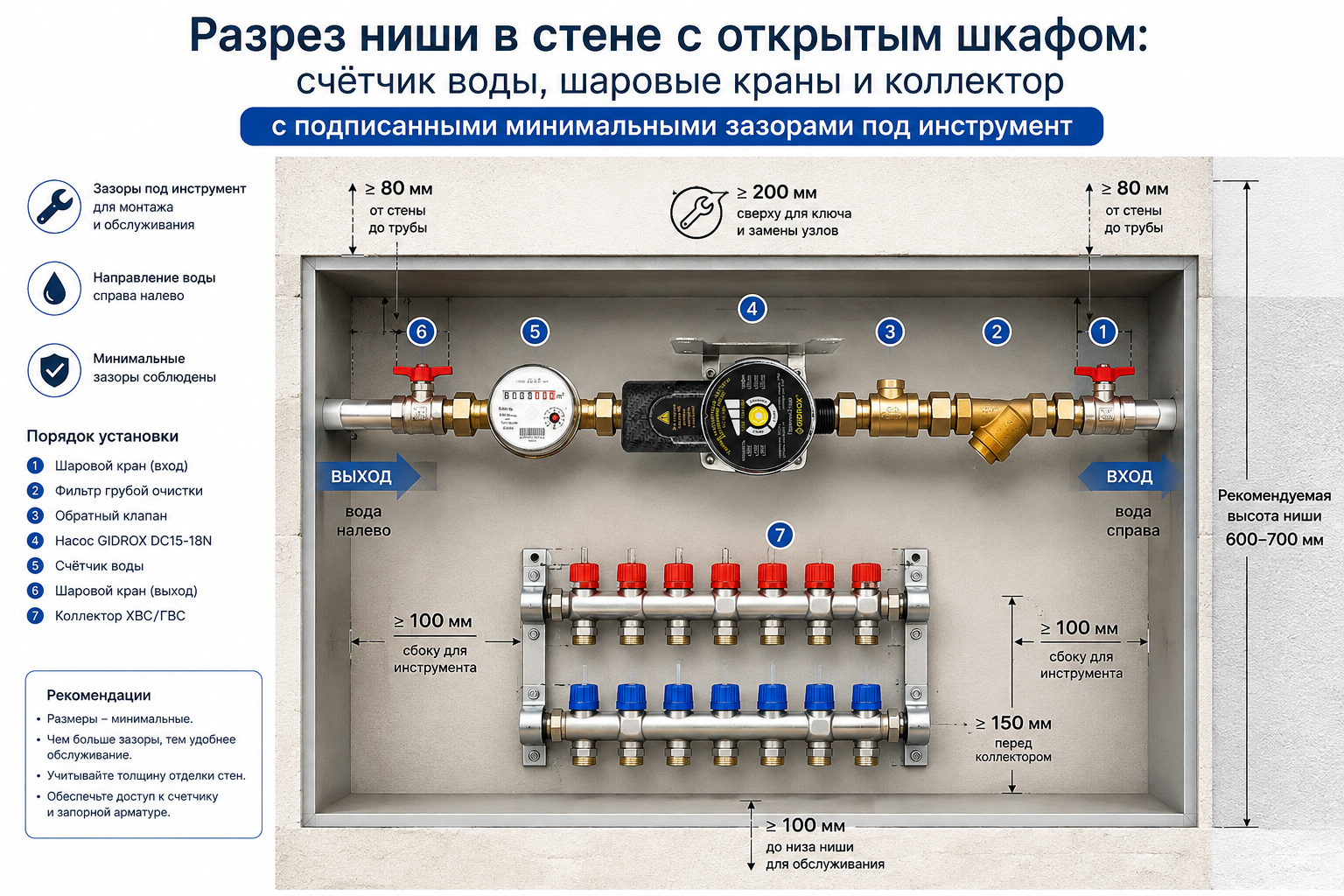

Минимальные размеры

• Глубина ниши — от 15 см от стены до счётчика, плюс ещё 10-12 см на разводной ключ и руку;
• Ширина проёма ревизионного люка — не менее 20х30 см, а лучше делать полноценную дверцу шкафа, а не окошко;
• Высота установки счётчика от пола — 30-100 см, это требование большинства управляющих компаний для удобства снятия показаний контролёром;
• Запас по высоте над коллектором — 15-20 см, чтобы можно было вытащить картридж фильтра, не разбирая узел целиком.

Техническая деталь, которую пропускают в 8 проектах из 10: перед счётчиком по ходу воды всегда должен стоять шаровой кран, а после — обратный клапан или отсекающий узел, чтобы при поверке не сливать стояк соседям снизу. Без этого замена счётчика превращается в перекрытие всего дома.

Открытый монтаж: когда это оправданно

В квартирах-студиях, съёмном жилье или там, где санузел совмещён с прихожей без ниши, открытая разводка честнее скрытой. Да, трубы и вентили на виду, зато к любой протечке доступ мгновенный: не нужно снимать гипсокартон, чтобы понять, откуда капает.

Открытый монтаж также логичен, если в квартире уже стоит газовый или электрический котёл и место под него и так занимает нишу целиком. Разницу между одноконтурной и двухконтурной схемой и то, как она влияет на разводку труб, разбирали в статье про выбор котла на практике.

Сравнение: шкаф vs открытая разводка

Коллектор рядом со счётчиком или отдельно

Если коллектор один на квартиру и запитывает 3-4 точки, логично поставить его в той же нише, что и счётчик: меньше труб, проще собрать байпас. Если контуров больше (тёплый пол, отдельная линия на кухню, полив на балконе), коллектор часто выносят в отдельный технический шкаф, чтобы не превращать нишу счётчика в узел на 15 вентилей.

Народные вопросы

На какой высоте ставить счётчик воды?

Оптимально 30-100 см от пола: контролёру не нужно наклоняться или тянуться. Ниже 20 см ставить не стоит, при уборке шваброй легко задеть вентиль.

Нужен ли отдельный ревизионный люк, если дверца шкафа и так открывается?

Нет, если дверца распахивается полностью и до узла легко дотянуться рукой. Люк нужен только когда узел спрятан за глухим коробом или плиткой.

Обязателен ли фильтр грубой очистки перед счётчиком?

Требование управляющих компаний почти повсеместное: сетчатый фильтр защищает крыльчатку счётчика от песка и ржавчины из стояка. Ставится сразу после запорного крана.

Что делать, если после ремонта напор в этой точке всё равно слабый?

Если счётчик и коллектор в порядке, а вода на верхних этажах или в дальней точке (душ, стиралка на антресоли) идёт вялой струёй, проблему решает не перепланировка узла, а насос повышения давления. На этапе ремонта, пока стены ещё открыты, туда же закладывают нашу серию DC15 — работает от 24В через блок питания, запускается сам по датчику потока.

Перед насосом по ходу воды ставится обратный клапан, обычно лепестковый на горизонтальном участке трубы: подробности и частые ошибки монтажа разобраны в статье про обратный клапан на насосе. Если же слабый напор не в одной точке, а во всём частном доме, вопрос обычно решается насосной станцией, и здесь пригодится материал про подбор станции по этажности.

Три ошибки, которые чаще всего вижу на объектах

1. Короб зашивают до опрессовки системы: если в узле подтекает, придётся вскрывать свежий гипсокартон.
2. Забывают про редуктор давления (Wikipedia) перед коллектором, а потом удивляются гидроударам в смесителях.
3. Ставят дверцу шкафа заподлицо со стеной без петель на 180°, из-за чего вентиль счётчика физически не открутить разводным ключом.

Главное правило простое: узел учёта и коллектор проектируют раньше, чем короб под них, а не наоборот. Тогда и шкаф закроется красиво, и доступ останется реальным, а не «на бумаге».
