Обратный клапан на насосе: лепестковый или пружинный и куда его действительно ставить

Половина «непонятных» поломок насосов повышения давления связана не с самим насосом, а с обратным клапаном, который стоит не там и не тот. Разберём, какой клапан брать и почему место установки решает больше, чем тип механизма.

Частая ошибка: клапан «после насоса»

Многие ищут именно формулировку «клапан после насоса» — и это уже ошибка в постановке задачи. Обратный клапан монтируют до насоса, на входе, а не на выходе.

Логика простая: клапан не даёт воде утекать обратно в скважину, колодец или магистраль, когда насос выключен. Благодаря этому камера насоса остаётся заполнена водой — при следующем запуске нет завоздушивания. Если магистральное давление упадёт или вода временно пропадёт, клапан не даст воде уйти обратно, и насос всегда стартует по воде, а не всухую. Заодно вода в камере не даёт крыльчатке и корпусу контактировать с воздухом в простое — меньше риск коррозии — и смягчает гидроудар при пуске: крыльчатка не бьёт по воздуху.

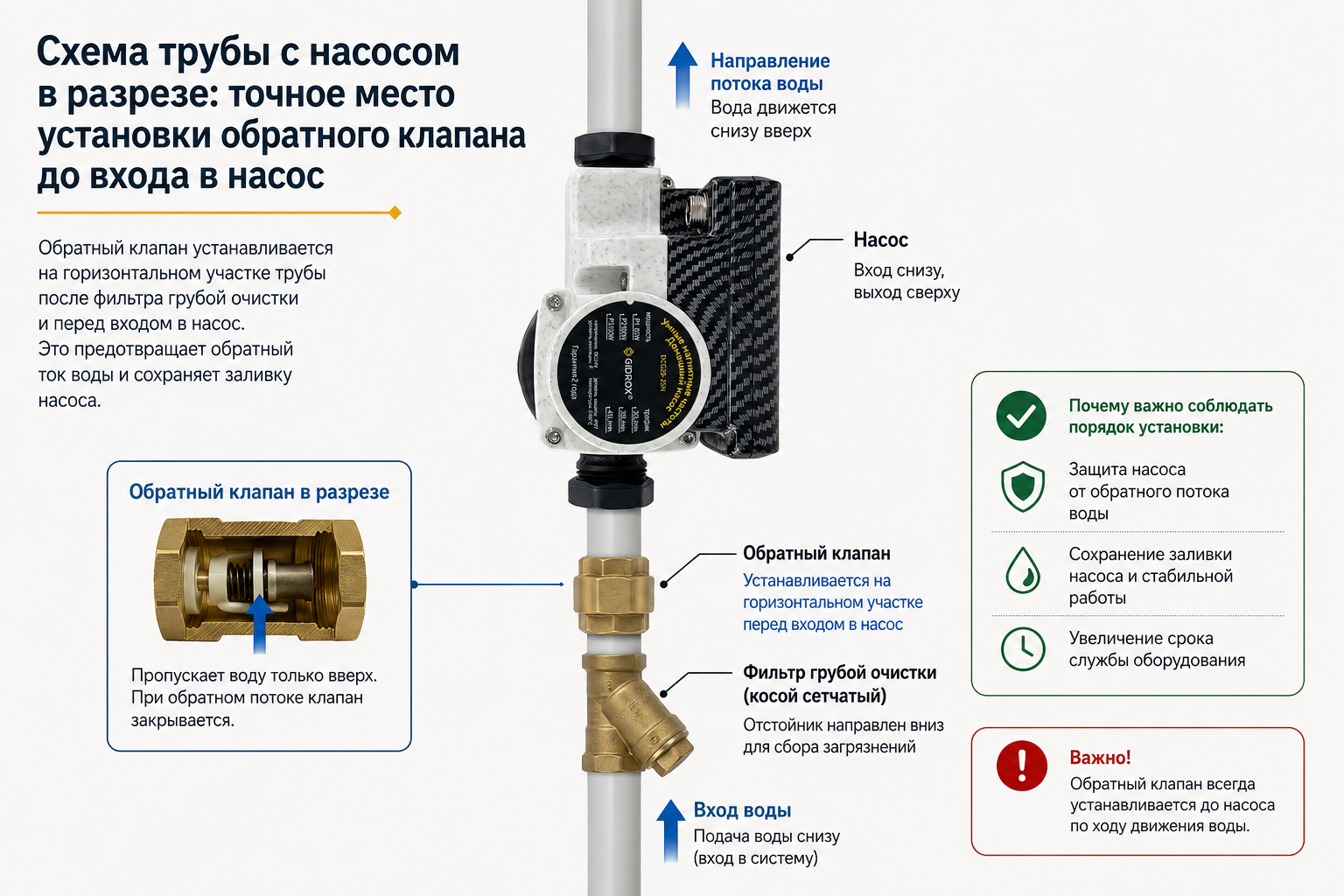

Технический факт: обратный клапан устанавливается на горизонтальном участке трубы до входа в насос. Лепестковый клапан работает только в горизонтальном положении — на вертикальном участке створка не закрывается полностью под собственным весом и клапан не выполняет свою функцию.

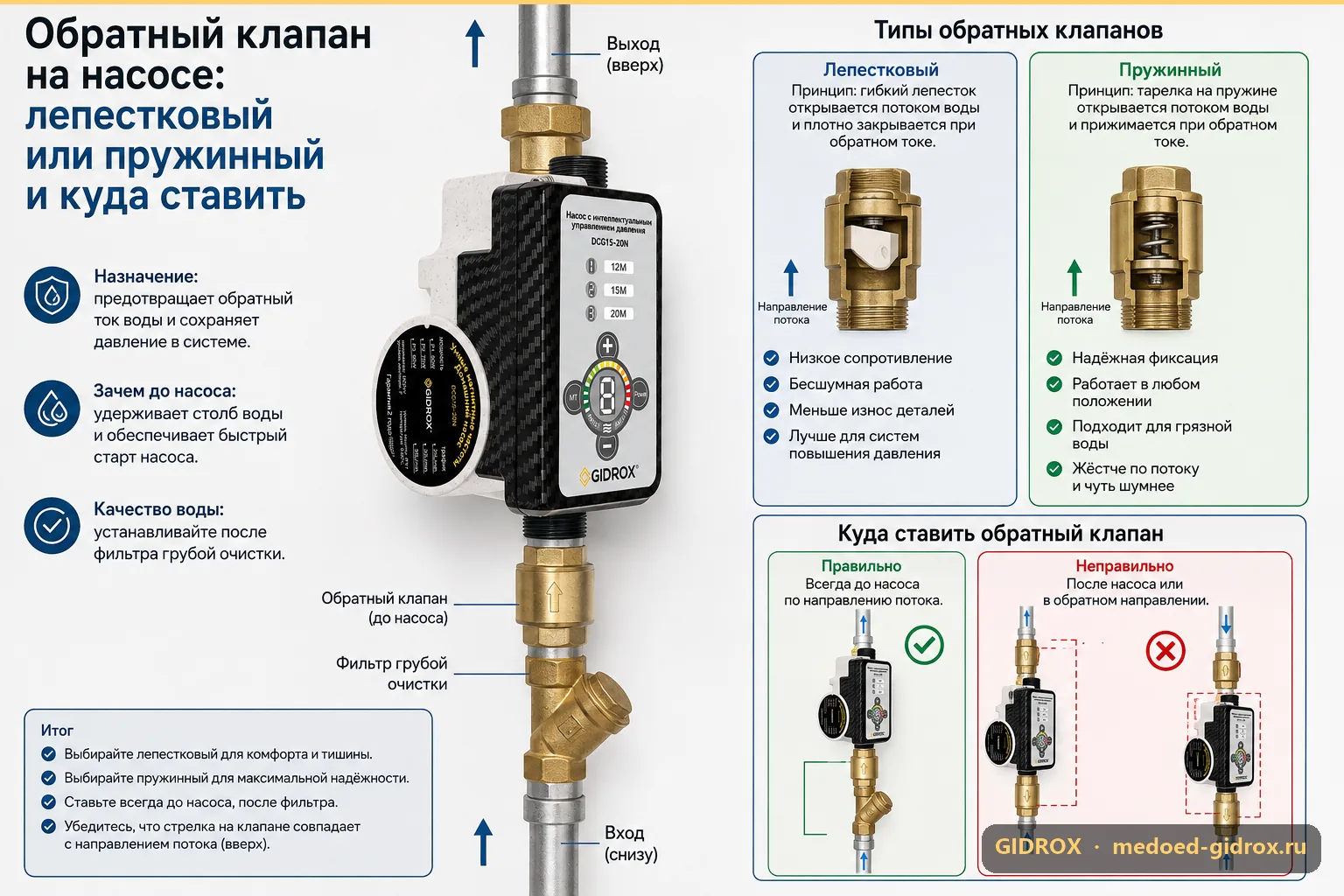

Лепестковый или пружинный: в чём разница

Оба типа обратного клапана (Wikipedia) решают одну задачу — пропускают воду в одну сторону. Разница в механизме и требованиях к монтажу.

Вывод из таблицы простой: лепестковый — вариант по умолчанию. Пружинный берут только когда трубу физически нельзя развернуть горизонтально — например, насос стоит сразу за поворотом трубы от скважинного оголовка.

Как выбрать под свою систему

• Есть прямой горизонтальный участок перед насосом (хотя бы небольшой) — берите лепестковый, он дешевле и создаёт меньше сопротивления потоку.
• Насос сразу после угла трубы или на вертикальном стояке — только пружинный, иначе клапан будет закрываться неполностью и пропускать воду обратно.
• Подбор диаметра клапана — берите клапан строго по диаметру трубы, не «с запасом»: клапан большего диаметра может закрываться с задержкой и создавать гидроудар.

Народные вопросы

Обязательно ли вообще ставить клапан, если есть насос с автоматикой?

Да. Автоматика (датчик протока или реле давления) управляет включением и выключением насоса, а не защищает систему от обратного слива воды. Это разные задачи. Без клапана насос в паузах между включениями будет постоянно «доливать» систему заново.

Почему насос трещит и вибрирует при остановке?

Классический симптом клапана, поставленного после насоса или неисправного клапана вообще. Вода с обратным ходом крутит крыльчатку — отсюда треск. Если у вас похожая ситуация без явного клапана в системе, посмотрите разбор в статье про насос, который не выключается при закрытых кранах — там разбираются смежные причины.

Клапан «стучит» при каждом включении насоса — это брак?

Не всегда. Лёгкий хлопок лепесткового клапана при закрытии — нормально. Громкий стук с гидроударом по трубе — признак того, что клапан слишком большого диаметра для расхода воды или створка изношена и закрывается с задержкой. Похожий гидроударный шум иногда путают с шумом стиральной машины при наборе воды — если интересно, вот отдельный разбор: почему шумит стиральная машина при наборе воды.

Нужен ли клапан, если уже стоит гидроаккумулятор?

Гидроаккумулятор (Wikipedia) держит давление в системе после насоса, а обратный клапан на входе не даёт этому давлению стравиться обратно в источник воды. Это два разных узла, один не заменяет другой.

Как проверить, что клапан уже неисправен?

Выключите насос и откройте кран ниже по системе. Если давление падает за 10–15 секунд заметно быстрее, чем обычно, а насос при следующем включении стартует с задержкой и хлопком — клапан пропускает и пора менять.

Если насос работает от 24В

Для насосов повышения давления на 24В постоянного тока (питание через блок 110–240В) правило то же самое: клапан ставится на входе, до насоса, на горизонтальном участке. нашу серию DC15
