Заземление на водопроводную трубу: почему эта схема опасна и запрещена
Провод от стиральной машины на кран вместо нормального заземления — старый бытовой приём, который до сих пор встречается в квартирах. ПУЭ запрещает эту схему, и на практике она бьёт током совсем не того, кто её сделал.
Откуда взялась привычка цепляться за трубу
Пока дома строили со стальными и чугунными стояками, металл шёл сплошным куском от квартиры до земли через ввод в подвале. Заземляющий провод от бойлера или стиральной машины действительно уводил ток в грунт.
Схема прижилась в 1970-80-х и передавалась соседями как рабочий лайфхак. С тех пор трубы поменялись, а привычка осталась.
Что говорит ПУЭ
Правила устройства электроустановок прямо запрещают использовать трубы водоснабжения, отопления и канализации как заземлитель. У трубы нет нормированного сопротивления растеканию тока, а у отдельного контура заземления есть.
Контур заземления делают с сопротивлением не выше 4 Ом и проверяют приборами раз в несколько лет. У трубы таких характеристик нет: сопротивление зависит от влажности грунта, состояния резьбы и того, есть ли по пути пластиковая вставка.
Почему это реально опасно

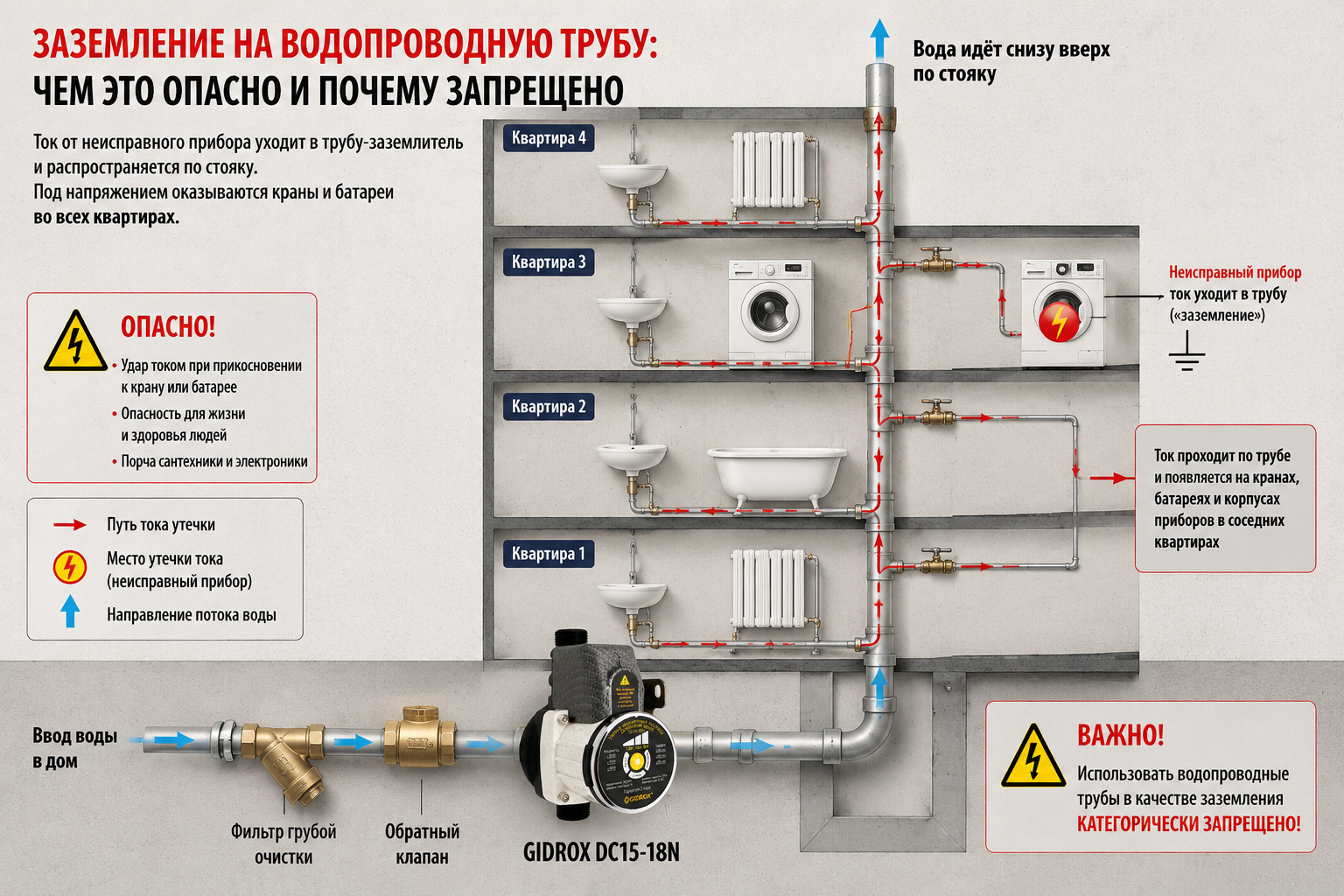

Труба объединяет весь стояк, а не только вашу квартиру
Металлический стояк проходит через все этажи. Если в одной из квартир пробило ТЭН бойлера или старую стиральную машину без УЗО, ток пойдёт по трубе вверх и вниз по стояку.
Типичный сценарий: сосед снизу заземлил бойлер на трубу, изоляция ТЭНа пробита, хозяин не в курсе. Двумя этажами выше кран и полотенцесушитель в этот момент под напряжением, и человек чувствует удар, просто взявшись за смеситель.
Пластик в стояке разрывает цепь незаметно
При капремонте стальные трубы всё чаще меняют на полипропиленовые трубы (Wikipedia). Вставка длиной 30-40 см полностью рвёт цепь.
Провод при этом остаётся на месте и выглядит подключённым, но никуда ток не отводит. Хозяин продолжает считать технику защищённой, хотя защиты уже нет. Если вы меняете разводку труб при ремонте, старую перемычку заземления на этом этапе стоит просто убрать.
Блуждающие токи разъедают резьбу
Постоянная утечка тока через трубу ускоряет электрохимическую коррозию в местах резьбы. Сантехники узнают такие свищи с первого взгляда: течь появляется не посередине трубы, а точно в резьбе, причём у нескольких соседей по стояку почти одновременно.
Признаки, что через водопровод (Wikipedia) в квартире гуляет ток:
- лёгкое покалывание, если одновременно касаться крана и батареи или ванны;
- индикаторная отвёртка светится при касании смесителя;
- гудение или искры в месте, где провод прикручен к трубе;
- лампочки и электроника перегорают чаще обычного без видимой причины;
- свищи и ржавчина именно в резьбовых соединениях, а не по длине трубы.
Заземление на трубу против рабочих вариантов
| Способ | Сопротивление | Риск для соседей по стояку | Соответствие ПУЭ |
|---|---|---|---|
| Провод на водопроводную трубу | не нормируется, меняется | высокий | запрещено |
| Отдельный контур заземления | до 4 Ом, проверяется | отсутствует | соответствует |
| Розетка с заземляющим контактом от щитка + УЗО | по проекту дома | отсутствует | соответствует |
УЗО на 10-30 мА не заменяет контур целиком, но отключает линию при первой же утечке. Ставить его стоит в любом случае, даже если заземление уже сделано правильно.
Что делать вместо самодельного заземления
- Найти главную шину уравнивания потенциалов (обычно рядом со стояками в санузле) и подключаться только к ней, а не напрямую к трубе.
- Для бойлера, стиральной и посудомоечной машины использовать розетку с заземляющим контактом от вводного щитка и обязательно УЗО.
- Если заземляющей жилы физически нет, вызвать электрика для монтажа отдельного контура, а не тянуть провод к крану.
- Для насосов у мойки уточнять напряжение: устройства на 24В, например насос повышения давления здесь, не создают риска поражения током через воду, и вопрос заземления для них не так критичен, как для техники на 220В.
Частые вопросы
Можно ли заземлить стиральную машину на трубу в старой квартире?
Нет. Даже если стояк ещё стальной и схема формально «работает», при пробое изоляции у соседей ток пойдёт по общему стояку и в вашу квартиру тоже.
Как проверить, есть ли утечка тока на кран?
Индикаторной отвёрткой коснуться крана и корпуса ванны. При подозрении на серьёзную утечку лучше вызвать электрика с указателем напряжения, а не лезть с мультиметром рядом с водой самому.
Нужно ли заземлять насос повышения давления?
Зависит от напряжения. Насос на 220В подключают только через розетку с заземляющим контактом и УЗО. Насос на 24В работает в безопасном для человека диапазоне, поэтому требования к заземлению у производителей мягче.
