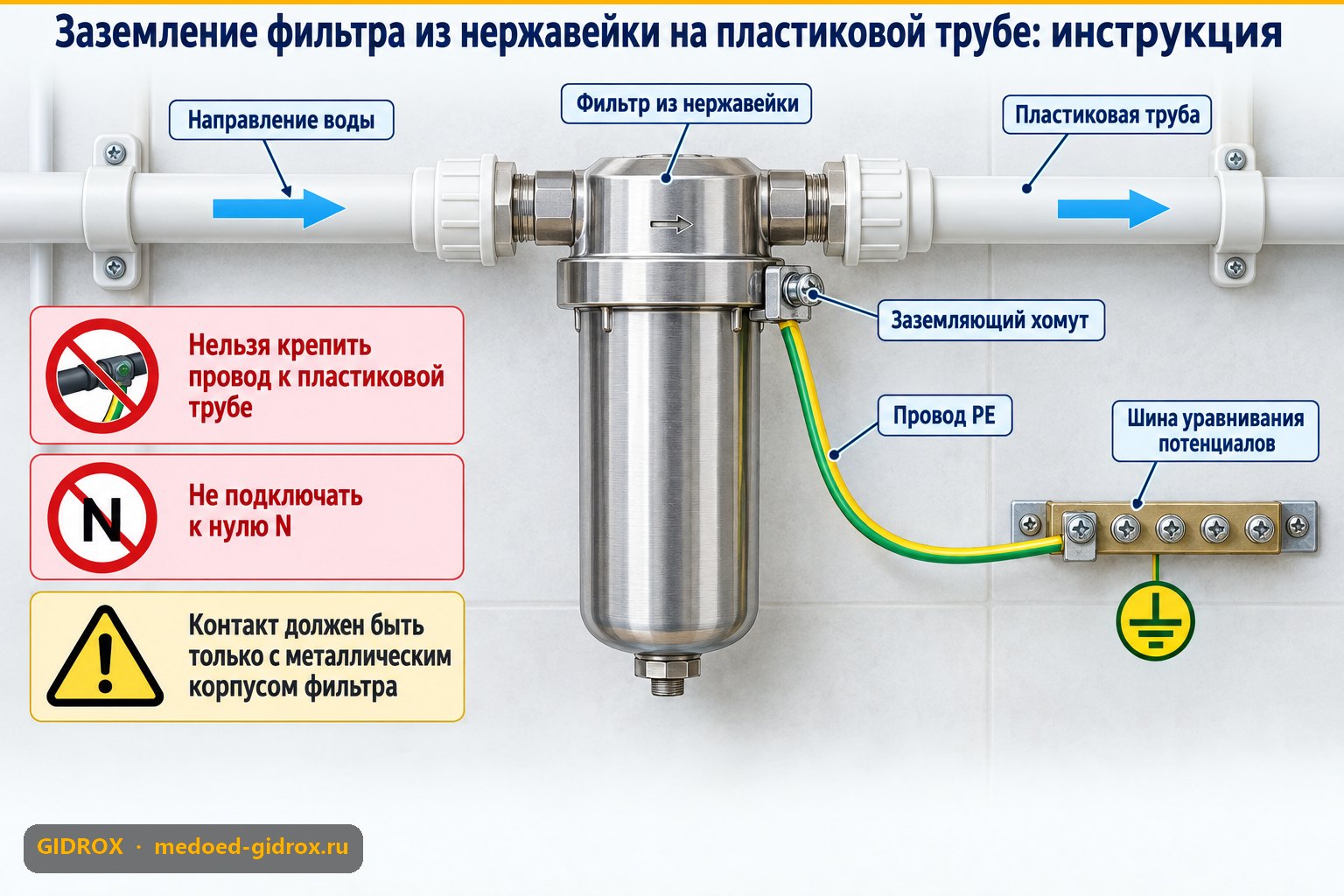

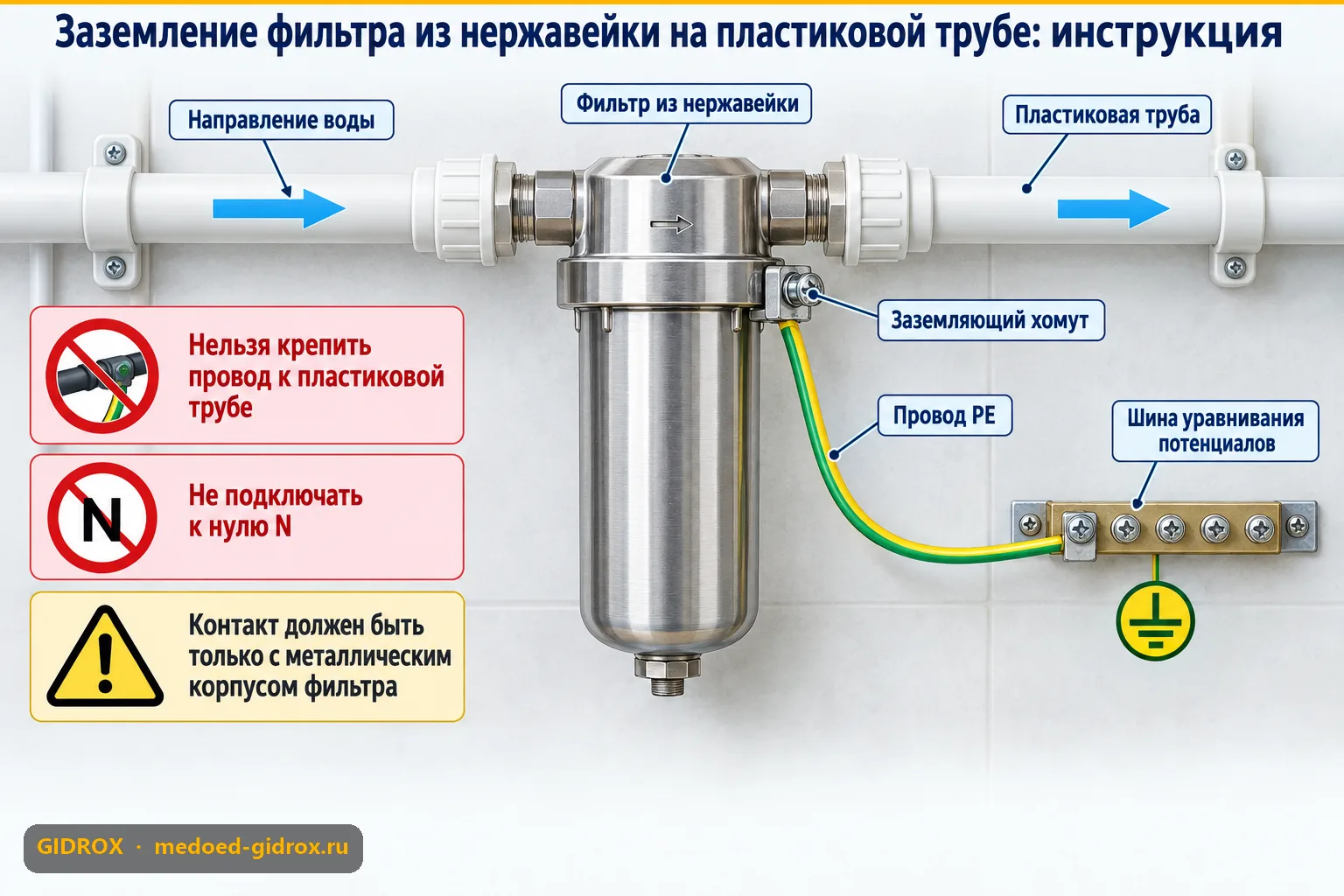

Заземление фильтра из нержавейки на пластиковой трубе: пошаговая инструкция

Поставили магистральный фильтр из нержавейки на полипропиленовую трубу — и прибор от статики начал «кусаться» током при касании корпуса? Это не брак фильтра. Это физика: нержавейка накапливает статический заряд, а пластиковая труба его никуда не отводит.

Почему возникает проблема

Старую стальную или чугунную трубу заземлять не нужно — металл сам был частью контура заземления дома через стояк. Полипропиленовые трубы (Wikipedia) этот путь разрывают: пластик не проводит ток.

В результате металлический корпус фильтра, счётчика воды или редуктора давления остаётся изолированным «островком» в контуре. На нём копится статический заряд от движения воды, а иногда наводится потенциал от соседней электропроводки.

Технический факт: даже лёгкое покалывание при касании мокрыми руками корпуса фильтра — это не всегда безопасная статика. Если в доме есть повреждённая изоляция проводки рядом с трубой, через воду и металл может пойти рабочий ток утечки. Разница в том, что статика разряжается один раз, а утечка — постоянно. Отличить на ощупь нельзя, нужен мультиметр или вызов электрика.

Что нужно для заземления: список материалов

• Хомут заземления для трубы (латунный, с резьбовым зажимом под провод) — продаётся в электротоварах, не в сантехнике
• Провод ПВ3 или ПуГВ сечением от 4 мм² (жёлто-зелёный, по ПУЭ)
• Готовый контур заземления дома (щиток с шиной РЕ) или отдельный заземляющий штырь на участке
• Наждачная бумага для зачистки корпуса фильтра в месте контакта
• Диэлектрическая смазка для резьбового соединения хомута (от коррозии контакта)

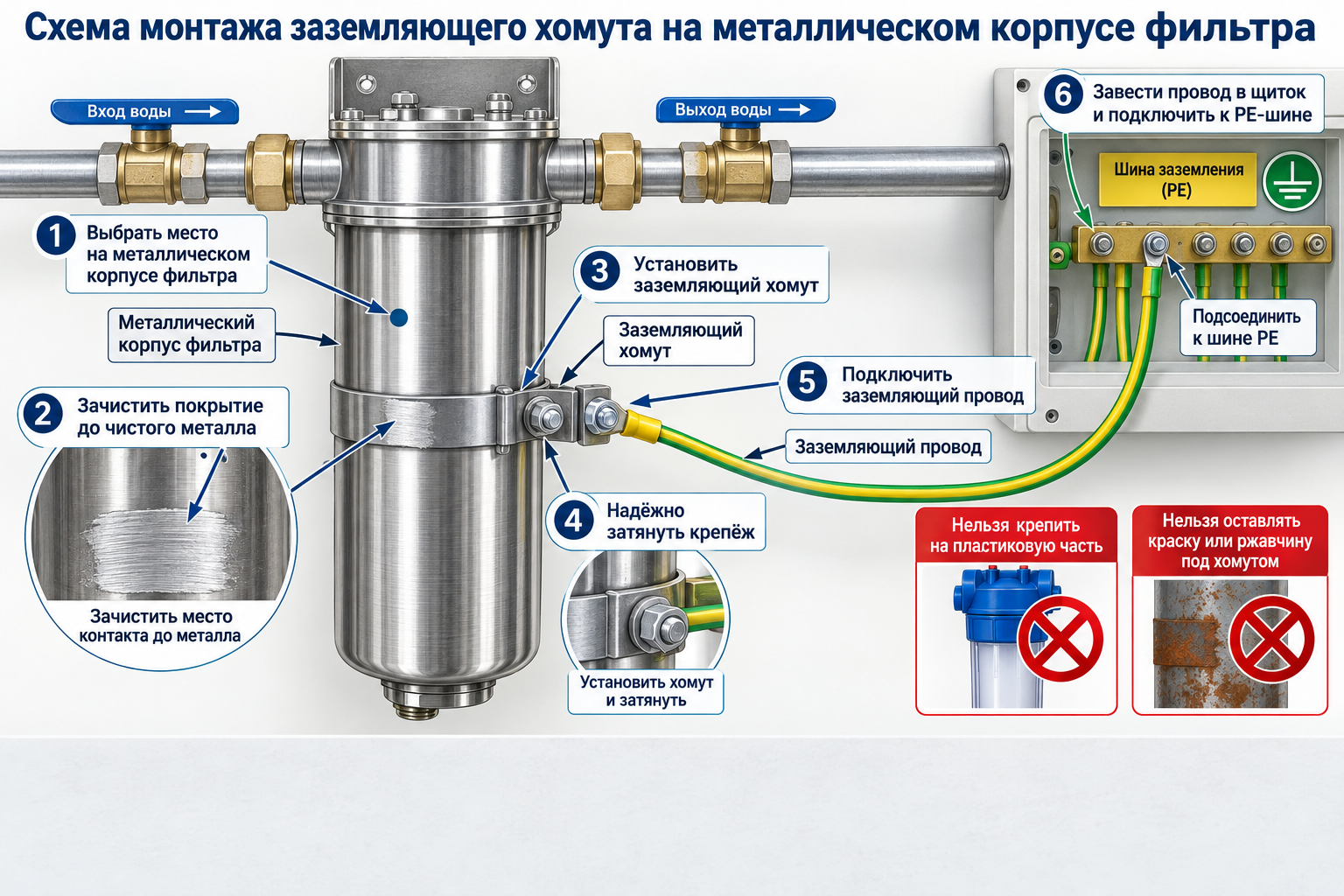

Пошаговая инструкция

Шаг 1. Найдите точку подключения к заземлению

Самый надёжный вариант — шина РЕ в распределительном щитке дома. Если щиток старый и заземления там нет физически, нужен отдельный заземляющий контур: три металлических штыря в земле, соединённых между собой и выведенных проводом к щитку или напрямую к фильтру.

Подключать «на всякий случай» к трубе отопления, батарее или арматуре соседней квартиры запрещено — это не заземление, а обратная перетяжка потенциала, которая может ударить током кого-то другого.

Шаг 2. Зачистите место контакта на корпусе

Нержавейка часто покрыта тонкой оксидной плёнкой, которая работает как изолятор. Наждачной бумагой зачистите пятачок 2×2 см до блеска именно там, где будет прижиматься хомут.

Шаг 3. Установите хомут на металлический узел

Хомут крепится не на пластиковую трубу (там заземлять нечего), а на сам металлический корпус фильтра — либо на колбу, либо на входной/выходной патрубок, если он металлический. Затяните равномерно, без перекоса.

Шаг 4. Проложите провод до контура заземления

Провод ведут кратчайшим путём, без резких заломов, закрепляя клипсами каждые 40–50 см. Никаких скруток «на изоленту» — только болтовое или винтовое соединение.

Шаг 5. Проверьте сопротивление

Мультиметром в режиме измерения сопротивления между корпусом фильтра и шиной заземления значение должно быть близко к нулю (до 1-2 Ом). Если прибор показывает десятки и сотни Ом — контакт плохой, хомут не дотянут или зачистка неполная.

Таблица: нужно ли заземлять разные узлы системы

Народные вопросы

Можно ли заземлить фильтр через трубу отопления?

Нет. Это называется «уравнивание потенциалов на чужой контур» и может быть опасно для людей в других точках дома. Заземление делается только на штатную шину РЕ щитка или отдельный контур.

Фильтр бьёт током — это всегда статика?

Не всегда. Проверьте утечку тестером. Если корпус «кусается» стабильно, а не разово после касания — вероятна утечка из электросети, а не статическое накопление. Это повод вызвать электрика, а не только сантехника.

Что если нет доступа к щитку, а труба в подвале далеко от него?

Делают локальный заземляющий контур — штыри в грунт рядом с вводом трубы, объединённые перемычкой. Это допустимо по нормам, если контур проверен на сопротивление (не выше 4 Ом для бытовых систем).

Как часто проверять контакт заземления?

Раз в год, особенно после зимы: коррозия на хомуте и окисление провода снижают проводимость незаметно для глаза. Мультиметр — три минуты работы, которые экономят нервы.

Итог

Заземление металлического фильтра на пластиковой трубе — не формальность, а разрыв потенциально опасной цепи. Делается это один раз хомутом, проводом 4 мм² и зачисткой контакта, а не сложным монтажом. нашего магазина
