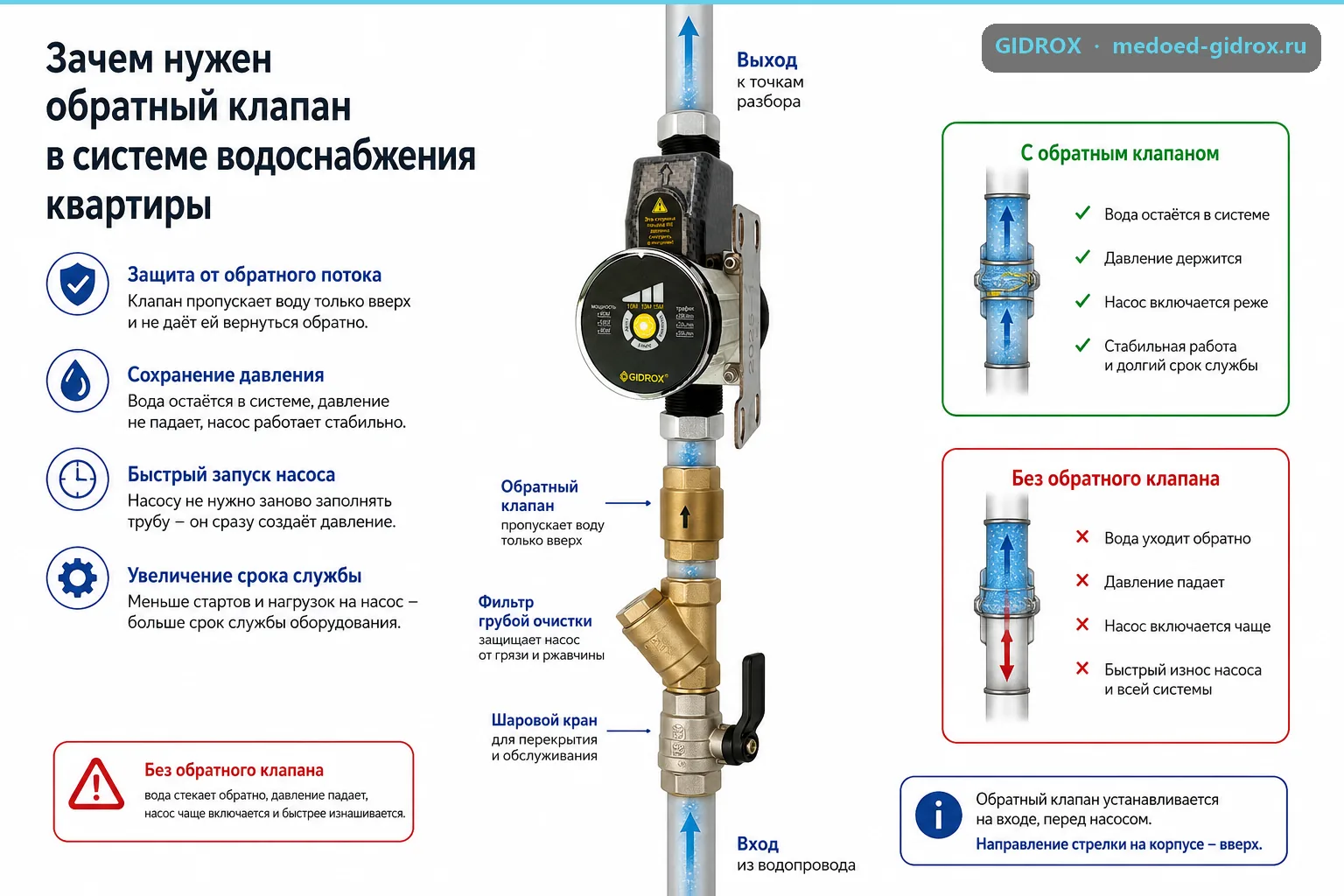

Зачем нужен обратный клапан в системе водоснабжения квартиры

Насос гудит, вибрирует и включается сам по себе, хотя все краны закрыты. Хозяин грешит на насос, меняет мембрану в гидроаккумуляторе, вызывает мастера — а причина в 300-рублёвой детали, которой в системе просто нет: обратном клапане.

Что происходит без обратного клапана

Вода в трубе всегда стремится туда, где давление ниже. Если после насоса или счётчика нет преграды, при малейшем скачке давления в стояке (соседи открыли кран, отключили воду на ремонт, сработал насос у соседей снизу) вода начинает течь обратно.

Для насоса повышения давления это прямой путь к поломке: крыльчатка крутится в обратную сторону, обмотка греется, а на входе возникает гидроудар — резкий скачок давления при внезапной остановке потока.

• Насос включается без причины — реагирует на обратный ток воды
• Слышны щелчки и гул в трубе после закрытия крана
• Мембрана гидроаккумулятора (Wikipedia) рвётся быстрее заявленного срока
• Горячая вода из бойлера уходит в холодный контур и наоборот

Если насос у вас уже включается сам по себе даже при закрытых кранах — вероятная причина не в клапане, а в микроутечке или настройке автоматики. Разбор этой проблемы есть в статье почему гидроаккумулятор часто включает насос.

Как работает обратный клапан

Обратный клапан (Wikipedia) — простое механическое устройство: пропускает воду в одну сторону и перекрывает обратный ток. Внутри лепесток или пружинный шток, который под давлением обратного потока прижимается к седлу и закрывает проход.

Лепестковый или пружинный — какой выбрать

На горизонтальном участке трубы ставят лепестковый клапан — у него ниже потери напора и он не боится небольшого мусора в воде. Пружинный клапан используют, только если горизонтального участка в системе вообще нет: он работает в любом положении, но сильнее «крадёт» давление.

Обратный клапан всегда ставится до насоса, на подающей трубе, а не на выходе. Если поставить его после насоса, камера насоса при остановке может опустошиться: при следующем запуске возникает завоздушивание, а крыльчатка контактирует с воздухом и подвержена коррозии в простое.

Где именно врезать клапан

Порядок элементов на вводе в квартиру обычно такой: шаровой кран → фильтр грубой очистки → обратный клапан → счётчик воды или насос. Отклонение от этой последовательности — самая частая ошибка при самостоятельном монтаже.

Если у вас стоит насос повышения давления, а посудомойка или стиральная машина всё равно работает вполсилы, дело может быть не в клапане, а в исходном напоре — об этом отдельно: почему посудомойка не набирает воду и почему посудомойка плохо промывает посуду.

Частые вопросы

• Можно ли ставить два клапана подряд? Можно, но избыточно: каждый клапан съедает часть напора, а второй практически не добавляет надёжности при исправном первом.
• Клапан щёлкает при каждом включении — это поломка? Нет, лёгкий щелчок лепестка — нормальная работа. Постоянное дребезжание говорит об износе пружины или мусоре под лепестком.
• Течёт немного назад даже с клапаном — что делать? Разобрать и проверить седло: чаще всего под лепесток попадает песок или окалина из старой трубы, и клапан просто не закрывается герметично.
• Нужен ли клапан, если уже стоит насос повышения давления? Да, обязательно — насос с датчиком потока реагирует на любое движение воды в трубе, и без клапана обратный ток будет включать его вхолостую, ускоряя износ.

Насос GIDROX DC-серии на 24В сам по себе не заменяет обратный клапан — эти два элемента решают разные задачи и должны стоять вместе: клапан блокирует обратный ток, насос поднимает давление в нужном направлении.
