Как установить обратный клапан на канализацию в земле: монтаж в колодце шаг за шагом

Канализационный колодец без обратного клапана — это как открытая дверь для соседних стоков при паводке или засоре в магистрали. Вода из общей сети идёт назад, в дом, через унитаз или трап в подвале. Ставится клапан один раз, но с ошибками, которые вылезают только зимой при промерзании грунта или через год при первом подпоре.

Зачем клапан именно в колодце, а не в доме

Клапан в подвале защищает только сам дом. Если труба на участке заполняется обратным потоком, топит колодец и размывает грунт вокруг него — а это уже отдельный ремонт.

Колодезный монтаж решает проблему на входе в наружную сеть, до того как вода дойдёт до фундамента. Это стандарт для участков с централизованной канализацией, где труба подключена к уличному коллектору ниже уровня дома.

Технический факт: обратный клапан для наружной канализации рассчитан на безнапорный поток самотёком. Клапан для напорных систем (после насосной станции) — конструктивно другой, и путать их нельзя: безнапорный клапан на напорной линии быстро разобьёт створку гидроударами.

Что нужно перед началом работ

• Обратный клапан (Wikipedia) нужного диаметра — чаще всего 110 мм для частного дома, 160 мм для дома с большим водоразбором
• Ревизионный колодец или готовая пластиковая шахта с крышкой
• Переходники и муфты под диаметр существующей трубы
• Герметик для раструбных соединений, уплотнительные кольца
• Песок для подушки, лопата, уровень

Пошаговый монтаж

1. Выбор места колодца

Клапан ставят на участке трубы между домом и точкой врезки в уличную магистраль, обычно на расстоянии 1,5–3 метра от фундамента. Ближе — риск задеть отмостку при обслуживании, дальше — лишние метры траншеи.

2. Разработка траншеи и котлована под колодец

Глубина закладки трубы должна быть ниже уровня промерзания грунта для вашего региона (в средней полосе России — 1,2–1,5 м). Колодец копают так, чтобы верхний край крышки был на уровне земли, с запасом под засыпку.

3. Подготовка основания

На дно котлована — 15–20 см песчаной подушки, утрамбованной и выровненной по уровню. Перекос колодца даже на пару сантиметров потом даёт неравномерную нагрузку на швы трубы.

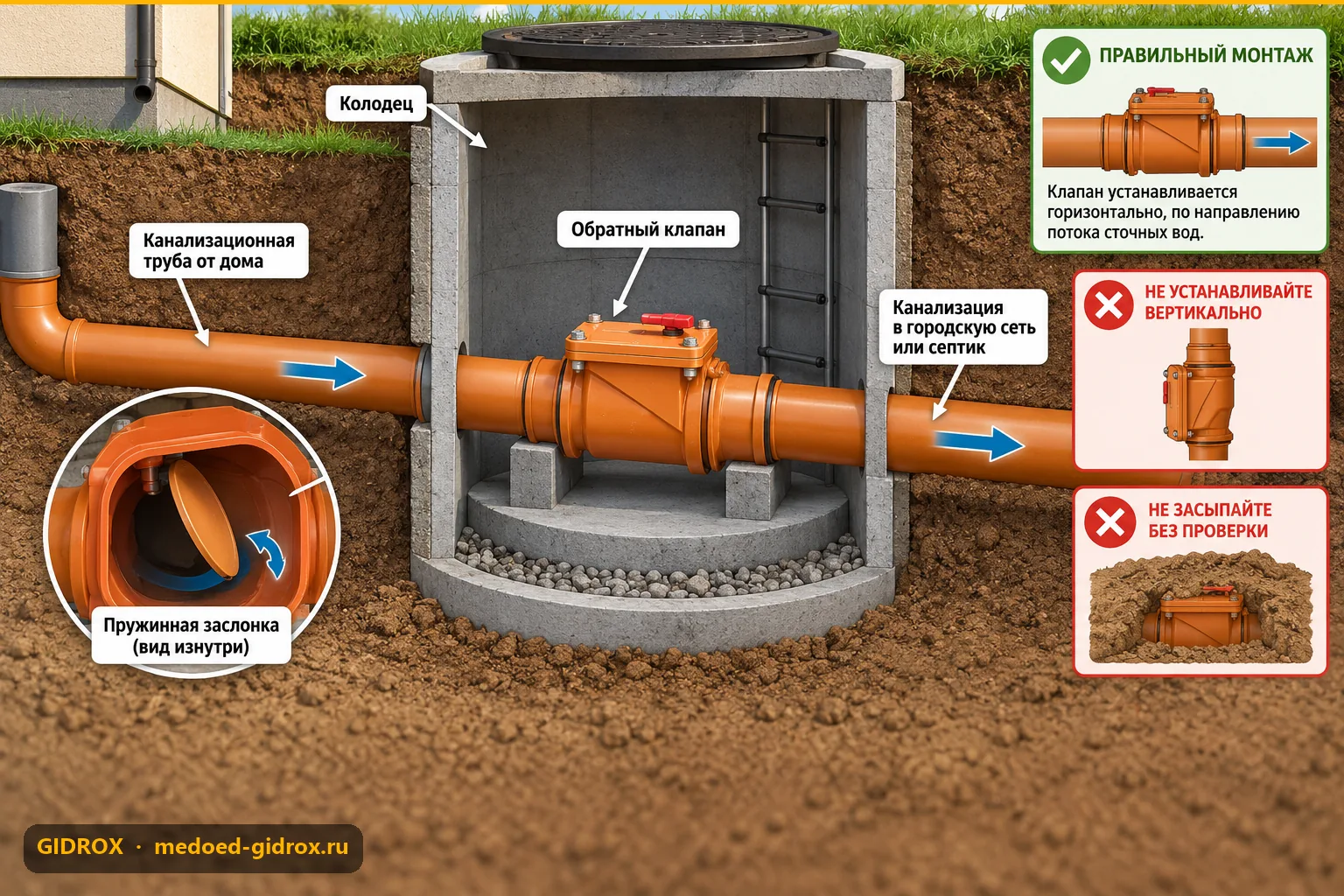

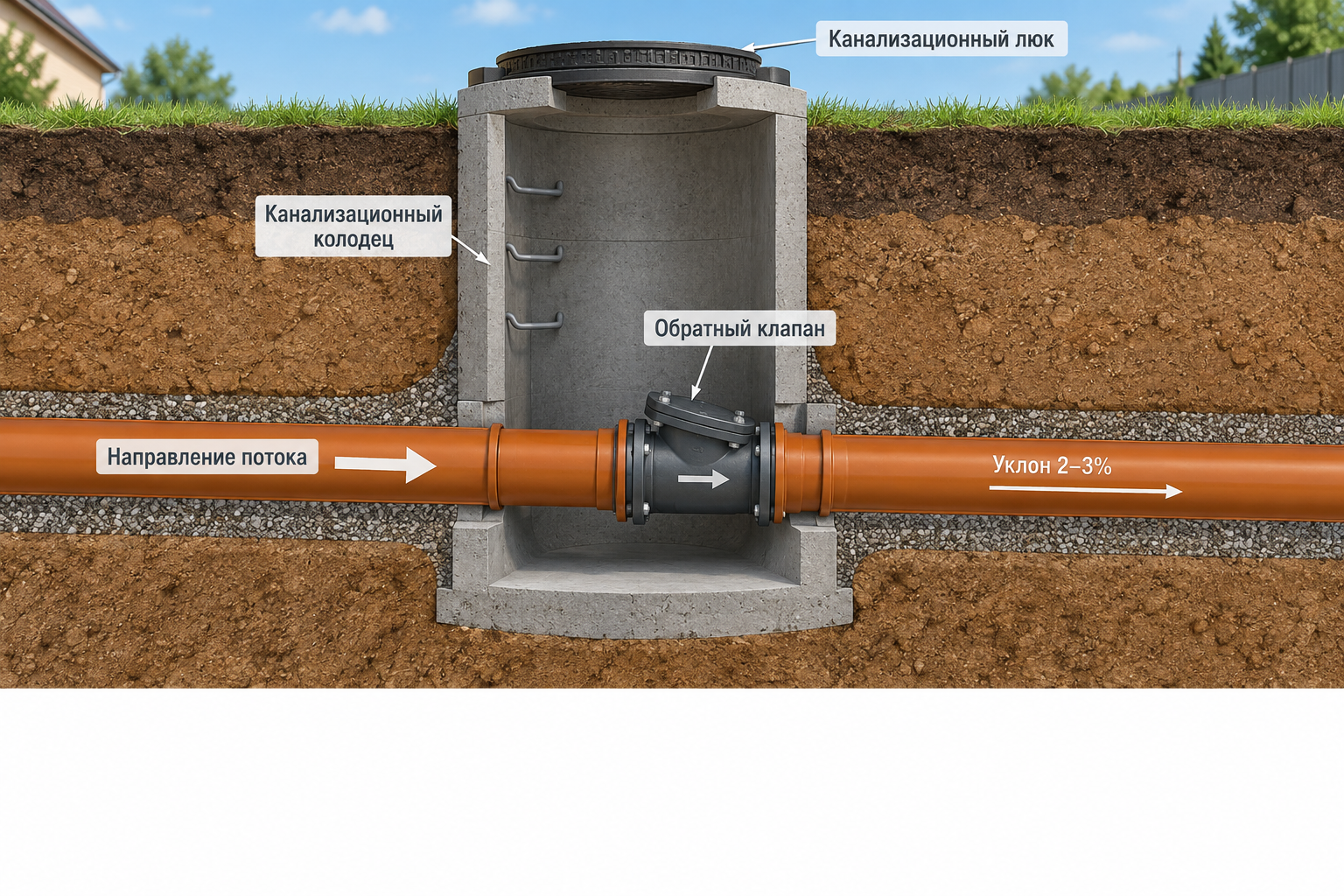

4. Установка клапана в разрыв трубы

Труба разрезается, в разрыв монтируется клапан стрелкой по направлению стока — от дома наружу. Соединения делаются через раструбы с резиновыми кольцами, без клея на ПВХ-трубах: клей не даст демонтировать клапан при чистке.

5. Проверка уклона

Уклон трубы после клапана — минимум 2 см на метр в сторону магистрали. Если клапан стоит на обратном или нулевом уклоне, створка будет подвисать в потоке и хуже держать напор при обратном ходе.

6. Монтаж колодца и засыпка

Колодезное кольцо или готовую шахту устанавливают вокруг узла с клапаном так, чтобы к нему был доступ через люк — без необходимости раскапывать участок при следующем обслуживании. Засыпку ведут послойно, с проливом каждого слоя водой, чтобы не оставалось пустот вокруг трубы.

Типичная ошибка при монтаже

Частые вопросы

Нужен ли клапан, если дом стоит выше уровня уличного коллектора?

Перепад высоты снижает риск, но не убирает его полностью — при аварийном подпоре в магистрали вода может пойти назад даже против небольшого уклона, особенно если засор рядом с домом. На участках с историей подтоплений клапан ставят вне зависимости от рельефа.

Можно ли обойтись без колодца, просто врезав клапан в траншею?

Технически можно, но тогда любое обслуживание — это раскопка. Колодец с люком окупается на первой же чистке клапана от волокон и мусора, которая случается в среднем раз в 1–2 года.

Как понять, что клапан засорился?

Первый признак — медленный слив в доме при нормально работающей внутренней разводке. Второй — характерный запах из колодца, если створка не закрывается до конца из-за мусора под ней.

Подходит ли шаровой клапан вместо лепесткового для канализации?

Для самотёчной канализации применяют преимущественно лепестковые и поворотные (заслонка) конструкции — они не создают гидравлического сопротивления при обычном стоке. Шаровой кран (Wikipedia) — это запорная арматура другого назначения, для полного перекрытия потока, а не для автоматической защиты от обратного хода.

Замерзает ли вода в клапане зимой при правильном монтаже?

При закладке ниже глубины промерзания и рабочем уклоне вода в трубе не застаивается и не замерзает. Проблемы начинаются именно там, где нарушен уклон или клапан стоит слишком близко к поверхности.
