Обратный клапан для насоса повышения давления: зачем и куда ставить

Слабый напор в кране — частая проблема в квартирах и частных домах. Установка насоса повышения давления решает её за несколько часов без вызова сантехника.

Зачем нужен насос повышения давления

Нужен ли обратный клапан перед насосом в квартире

Обратный клапан перед насосом повышения давления нужен практически всегда — это не опциональный элемент, а часть правильной схемы подключения. Клапан ставится до насоса, на входе, а не после него.

Правильная последовательность: магистраль → шаровой кран → фильтр-грязевик → обратный клапан → насос → шаровой кран → потребители.

Почему клапан должен стоять именно перед насосом:

  • Камера насоса остаётся заполнена водой после отключения — при следующем запуске нет завоздушивания.
  • Защита от сухого хода: если магистральное давление падает или пропадает вода, клапан не даёт воде уйти обратно, и насос всегда стартует по воде.
  • Защита от коррозии: камера постоянно заполнена, детали не контактируют с воздухом в простое.
  • Гашение гидроудара при пуске: вода уже в камере, крыльчатка не бьёт по воздуху.

Частая ошибка — ставить клапан после насоса, «чтобы давление не сбрасывалось обратно в магистраль». Это неправильно: такой клапан не защищает камеру насоса от опустошения, то есть теряет свою главную задачу, а магистральный напор в квартире и без насоса не даёт воде уйти обратно.

Если насосов в схеме два (например, установлены последовательно), клапан ставится до первого насоса, а не между ними.

По типу клапана для большинства случаев подходит лепестковый (горизонтальный) — у него минимальное сопротивление. Если насос стоит вертикально, клапан всё равно лучше вынести на горизонтальный участок трубы перед насосом. Только если горизонтального участка совсем нет, ставится пружинный клапан, который работает в любом положении, но немного отбирает напор. Диаметр клапана должен соответствовать диаметру трубы.

Если в схеме есть гидроаккумулятор, он подключается после насоса через тройник — обратный клапан при этом всё равно остаётся до насоса.

Нормальное давление в системе водоснабжения по нормативам составляет 2–4 атмосферы. На верхних этажах старых домов, в домах на конце улицы или на дачах давление нередко падает до 0,5–1 атм — этого недостаточно даже для нормального душа, не говоря о стиральной машине или посудомойке.

Насос повышения давления встраивается прямо в трубопровод и в автоматическом режиме поддерживает необходимый напор. Это компактное решение, не требующее отдельного помещения или сложного монтажа.

Что нужно знать перед покупкой: ключевые параметры

Перед выбором насоса важно понять три вещи: сколько воды нужно одновременно (расход), на какую высоту или расстояние её подавать (напор), и из какого материала должен быть корпус.

Параметр GIDROX DC15-18N GIDROX DC20-25N
Патрубки G¾" → G½" G1" → G¾"
Расход 35 л/мин 45 л/мин
Напор до 18 м 20–25 м
Мощность 96 Вт 120 Вт
Питание 24В (от сети 110–240В) 24В (от сети 110–240В)
Применение Квартира, дача, полив Частный дом, несколько точек

Насосы GIDROX работают от 24В постоянного тока — питание подаётся через блок, который подключается к обычной розетке 110–240В. Это важное преимущество: низкое напряжение означает полную электробезопасность, отсутствие необходимости в заземлении и минимальный уровень шума при работе. Подробнее о том, чем насосы 24В отличаются от классических 220В, читайте в нашей статье насос 24В против 220В: сравнение для монтажников и опта.

Корпус из чугуна HT200 подходит для холодной воды, а латунный — для горячей воды и систем с жёсткой водой. Модели с буквой N в названии оснащены датчиком потока: насос включается автоматически при открытии любого крана и выключается, когда вода перестаёт течь.

Пошаговая установка насоса своими руками

Шаг 1. Подготовка инструментов и материалов

Для монтажа вам понадобится:

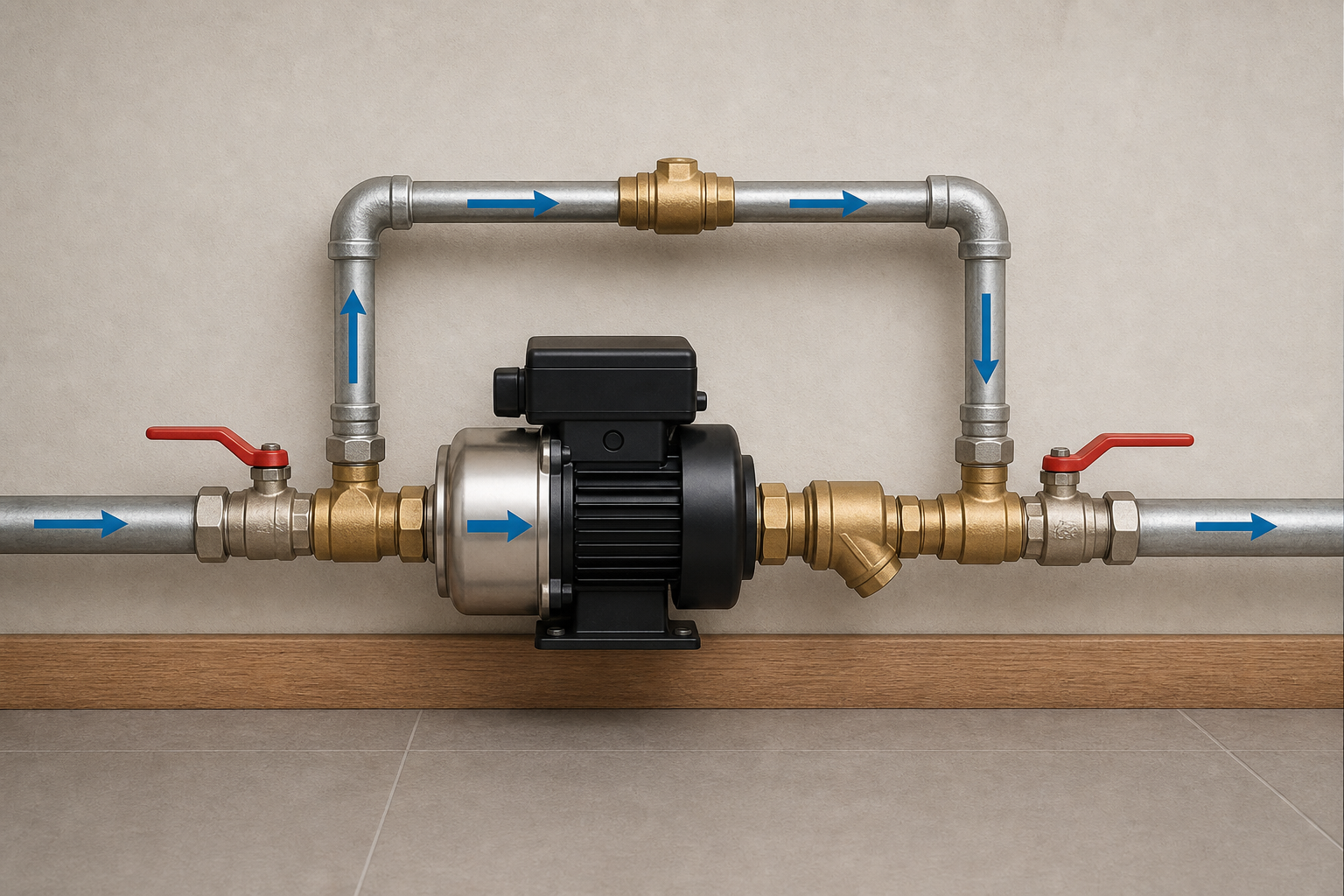

Схема врезки насоса повышения давления в горизонтальный трубопровод: шаровой кран на входе, насос со стрелкой направления потока, обратный клапан, шаровой кран на выходе, байпасная линия — стрелками п
Схема врезки насоса повышения давления в горизонтальный трубопровод: шаровой кран на входе, насос со стрелкой направления потока, обратный клапан, шаровой кран на выходе, байпасная линия — стрелками п
  • Разводной или рожковый ключ
  • ФУМ-лента или льняная подмотка с пастой
  • Обратный клапан (докупается отдельно)
  • Шаровые краны — 2 штуки
  • Гибкая подводка или отрезок трубы с переходниками под патрубки насоса
  • Манометр для контроля давления

Шаг 2. Выбор места установки

Насос повышения давления устанавливается на горизонтальном участке трубопровода после счётчика воды и фильтра грубой очистки. Оптимальное место — подальше от стен, чтобы был удобный доступ для обслуживания. Убедитесь, что рядом есть розетка для подключения блока питания.

Технический факт: насос повышения давления следует устанавливать строго по направлению стрелки на корпусе. обратный клапан на входе (до насоса) предотвращает гидроудар и обратный ток воды при отключении насоса — пренебрегать им не стоит даже в простых системах.

Шаг 3. Перекрытие воды и врезка

  1. Перекройте подачу воды на входе в квартиру или дом.
  2. Слейте остатки воды из трубы, открыв любой кран.
  3. Отметьте место врезки и вырежьте или разберите участок трубы длиной, соответствующей габаритам насоса с фитингами.
  4. Установите байпас, если хотите сохранить возможность работы системы в обход насоса. О том, что такое байпас, читайте на Википедии.
  5. Подключите шаровой кран на входе, затем насос, затем шаровой кран на выходе.

Шаг 4. Подключение и проверка

  1. Убедитесь, что все резьбовые соединения плотно затянуты с уплотнителем.
  2. Подключите блок питания насоса к розетке — не включайте его до заполнения системы водой.
  3. Медленно откройте входной кран, дайте системе заполниться, стравите воздух через ближайший кран.
  4. Включите блок питания. В моделях с датчиком потока (серия N) насос запустится автоматически при открытии крана.
  5. Проверьте давление на манометре и убедитесь в отсутствии протечек.

Типичные ошибки при установке

  • Установка насоса без фильтра — крупные частицы засорят насос и снизят производительность
  • Запуск без воды в системе — работа «на сухую» критична для большинства насосов
  • Игнорирование направления потока — насос, установленный против стрелки, не создаст нужного напора
  • Отсутствие обратного клапана — без него давление будет «проваливаться» при выключении

Когда стоит выбрать насос GIDROX

Если вам нужно надёжное и тихое решение для квартиры, дачи или частного дома — обратите внимание на линейку нашего магазина. Модели GIDROX DC15-15, DC15-18N, DC15-18BN и DC20-25N, DC20-25BN с расходом 35–45 л/мин и напором до 25 м перекрывают большинство бытовых задач, а питание 24В делает их безопасными даже в условиях повышенной влажности. Узнать больше об особенностях таких устройств можно в материале насос повышения давления 24В: особенности и применение.

Правильно подобранный и установленный насос повышения давления — это комфортный напор в каждой точке водоразбора без лишних затрат и сложного монтажа. Следуйте инструкции, не пренебрегайте обратным клапаном и фильтром, и система прослужит вам долгие годы.
