Тёплый водяной пол: как подобрать насос и не перепутать его с водопроводным

Циркуляционный насос для тёплого пола и насос повышения давления в водопроводе решают разные задачи. Путаница между ними — частая причина, почему пол греет неровно, а из крана течёт слабая струя.

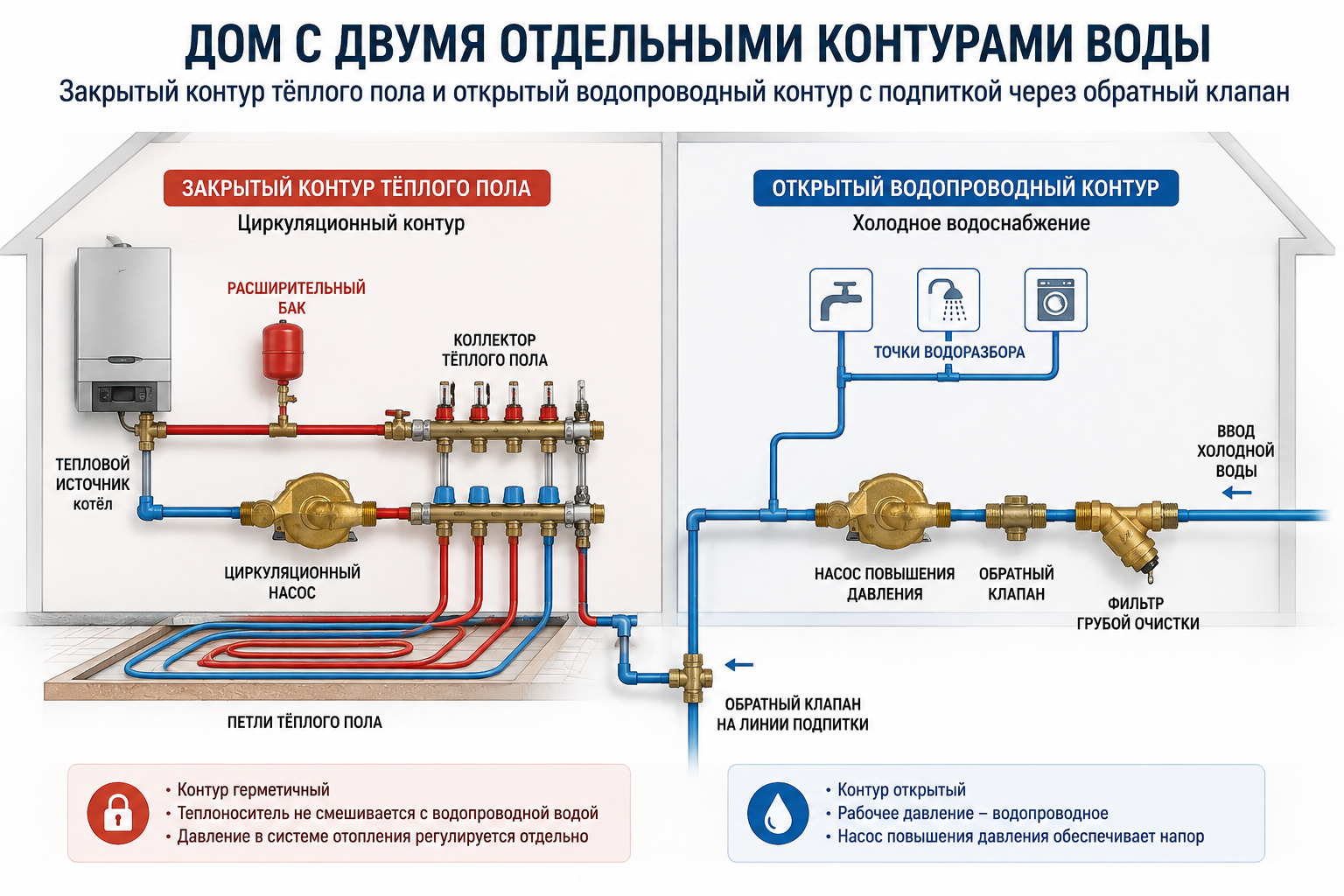

Два насоса, две разные задачи

В доме одновременно работают два контура с водой, и устроены они принципиально по-разному. В тёплом поле (Wikipedia) вода замкнута: один объём месяцами гоняется по трубам, отдавая тепло стяжке. Насосу здесь не нужно поднимать давление, нужно продавить воду через десятки метров тонкой трубы и коллектор с клапанами.

В водопроводе вода проточная: открыл кран — пошла новая порция, и важно давление именно в момент разбора, а не постоянная циркуляция.

Как посчитать насос под контур тёплого пола

Частая ошибка — ставить на пол насос повышения давления "с запасом", раз он мощнее. Лишний напор в тонких трубах создаёт шум и неравномерный прогрев петель разной длины.

• Расход на одну петлю обычно 0,5-1,5 л/мин на каждые 10 м² площади, зависит от шага укладки и мощности котла.
• Напор считают по самой длинной петле: примерно 1 м напора на 12-15 м трубы 16 мм при типовом расходе.
• На 150-200 м² с 6-8 петлями обычно хватает насоса на 4-6 м напора с электронной регулировкой оборотов.

Если петли тёплого пола сильно отличаются по длине, а насос на весь коллектор один, дальние петли всегда будут холоднее ближних. Разницу выравнивают балансировочными клапанами на коллекторе, а не увеличением напора насоса.

Совместимость с водопроводом: почему контуры разделяют

Контур тёплого пола заполняют из водопровода через кран подпитки, но постоянно держать их связанными нельзя. Вода в отоплении со временем насыщается продуктами коррозии металлических элементов системы, и при падении давления в стояке она может пойти обратно в питьевую сеть.

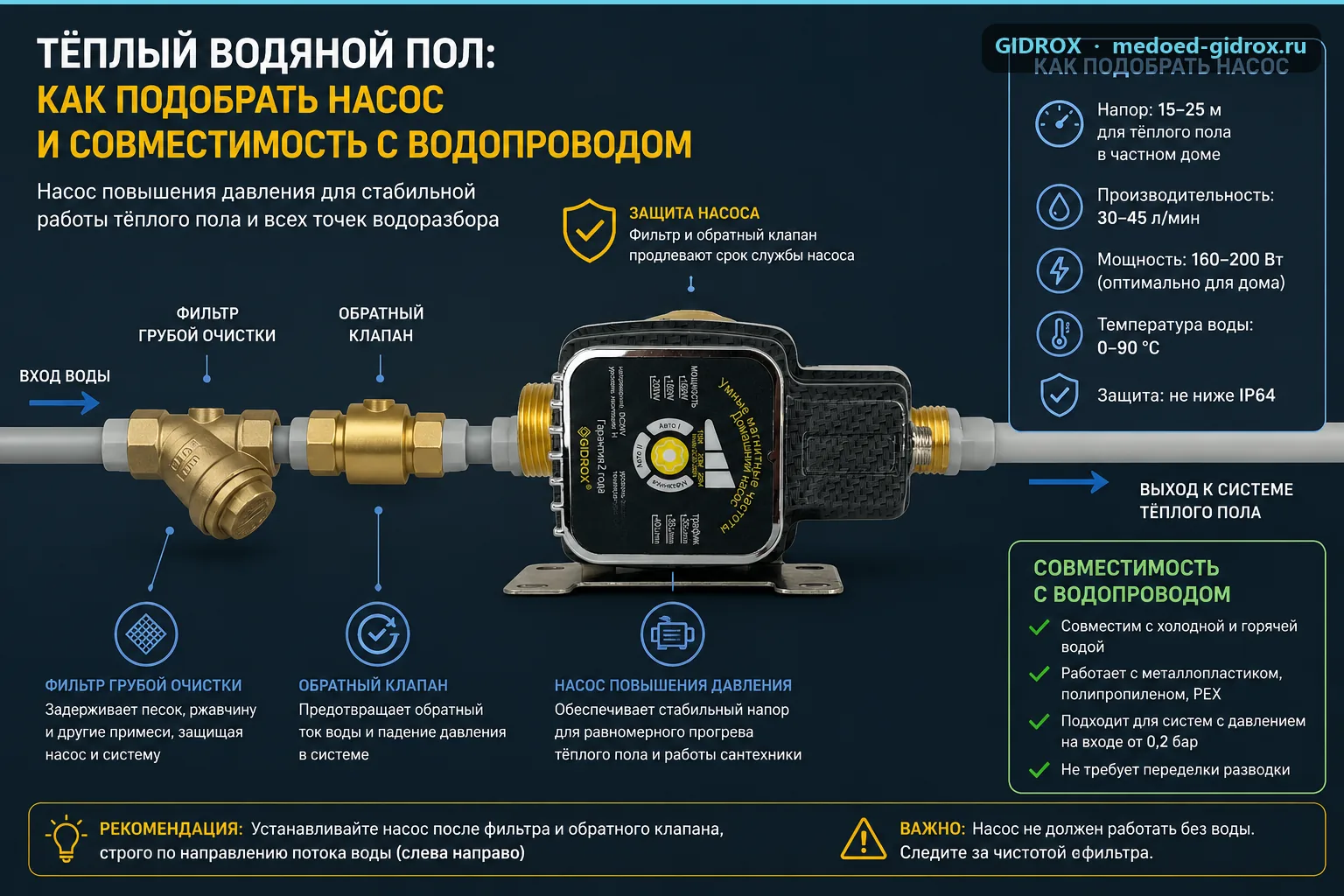

Поэтому на линии подпитки ставят обратный клапан (Wikipedia), а сам кран открывают только на время долива. Похожий принцип разделения контуров действует и при монтаже обычного бытового насоса — мы разбирали это на примере установки насоса повышения давления через гибкую подводку.

Когда системе с тёплым полом нужен насос повышения давления

Если слабое давление во всём доме, страдает не только пол, но и обычные краны — причина не в контуре отопления, а в подаче воды на дом (варианты разобраны здесь). В этом случае насос ставят на вводе, а не в контур пола.

Например, насос нашу подборку по расходу работает от 24В через блок питания 100-240В и включается по датчику протока (это именно датчик движения воды, а не реле давления). Он рассчитан на непрерывную работу при открытом кране или в режиме циркуляции, а вот в режиме Авто-2 с закрытыми кранами держать его дольше 2 часов подряд не стоит — для долгих простоев лучше переключить на Авто-1, где мотор при закрытых кранах останавливается полностью.

Такой же насос допустимо использовать как дополнительный или альтернативный циркуляционный в контуре отопления: он выдерживает температуру теплоносителя до +90°C, комфортный режим — около +60°C. Полноценным отопительным насосом со всеми функциями коллекторной группы он не станет, но для локального усиления циркуляции подходит.

Частые вопросы

Можно ли поставить один насос сразу на водопровод и тёплый пол?

Технически возможно, но на практике это усложняет балансировку: у контуров разные требования к расходу и напору. Разумнее развести насосы по задачам.

Почему после установки насоса пол стал шуметь?

Чаще всего это завоздушенность после запуска или слишком высокий напор для тонких труб. Сначала стравите воздух через воздухоотводчики на коллекторе, потом при необходимости снизьте скорость насоса.

Нужен ли фильтр перед насосом на линии подпитки?

Да, песок и окалина из стояка забивают крыльчатку быстрее всего именно на входе. Если фильтр на вводе воды давно не менялся, начните с него — это дешевле, чем менять насос.

Как понять, что слабый прогрев пола не связан с насосом?

Проверьте температуру на подаче и обратке коллектора: разница больше 10-15°C говорит о проблеме с балансировкой петель или с котлом, а не с насосом.
