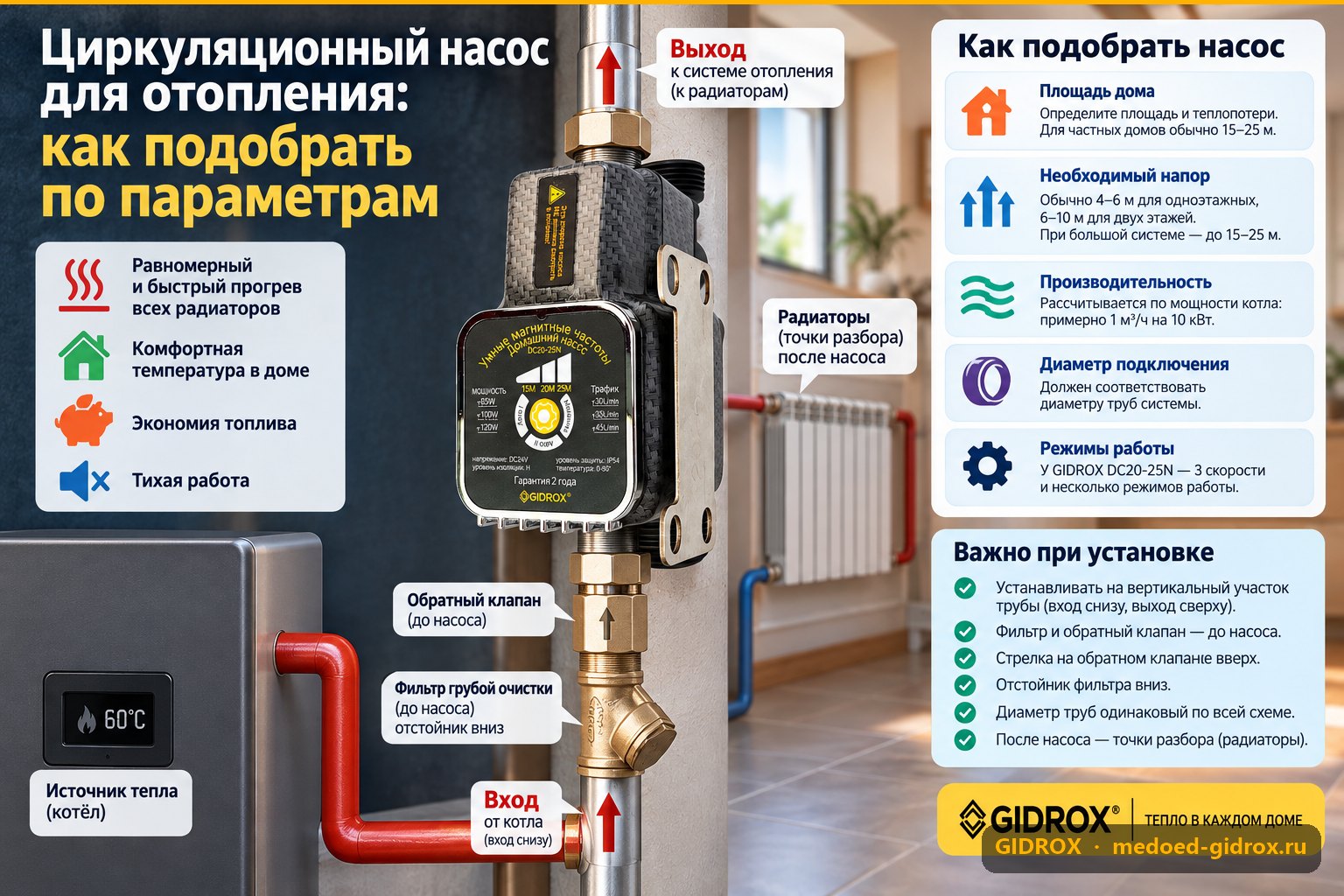

Циркуляционный насос для отопления: как подобрать по параметрам, а не на глаз

В частном доме дальняя от котла комната часто холоднее ближней на 5-7°C. Дело обычно не в трубах и не в котле: насос выбрали по цене или "на глаз", без расчёта расхода и напора для конкретного контура.

Почему "самый мощный" насос — не значит правильный

Избыточно мощный насос гонит воду быстрее, чем успевает передаться тепло в радиаторах: контур гудит, в трубах слышны щелчки, счётчик крутится быстрее нужного. Слабый насос просто не дотягивает воду до дальних петель — там всегда холоднее.

  • Насос слишком слабый: дальние радиаторы холодные, тёплый пол в удалённой комнате не прогревается, при добавлении контура давление в системе резко падает
  • Насос слишком мощный: шум и вибрация в трубах, гидроудары при закрытии термоголовок, завышенный расход электроэнергии
  • Насос подобран верно: одинаковая температура на всех радиаторах при полностью открытых кранах

Два параметра, без которых расчёт бессмысленен

Расход (производительность)

Расход в м³/ч считают по тепловой нагрузке дома и разнице температур подачи и обратки (ΔT). Для радиаторного отопления ΔT обычно 20°C, для тёплого пола — 5-10°C.

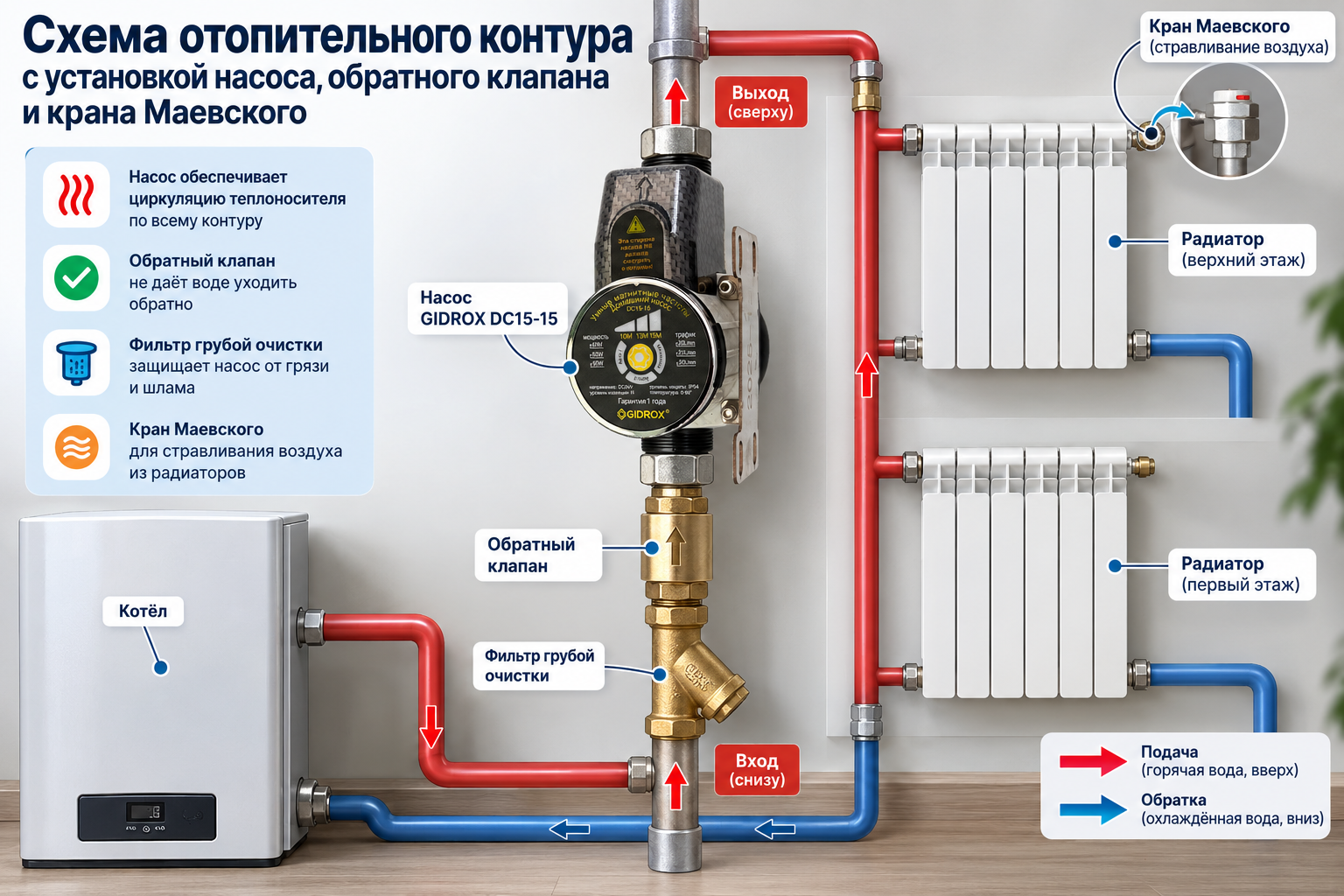

Схема отопительного контура с указанием точек установки насоса, обратного клапана и крана Маевского для стравливания воздуха
Схема отопительного контура с указанием точек установки насоса, обратного клапана и крана Маевского для стравливания воздуха

Формула: Q = 0,86 × P(кВт) / ΔT. Дом с нагрузкой 12 кВт и ΔT=20°C: Q = 0,86 × 12 / 20 ≈ 0,52 м³/ч. Тот же дом с тёплым полом при ΔT=8°C: Q ≈ 1,3 м³/ч — почти в 2,5 раза больше.

Напор (давление)

Напор компенсирует сопротивление труб, фитингов и обратных клапанов (Wikipedia) на самом длинном контуре. Для типового дома до 150 м² это обычно 2-4 метра, для многоэтажного здания с протяжёнными петлями — от 5 метров и выше.

Перед первым включением обязательно стравите воздух из системы через кран Маевского на каждом радиаторе. Насос с мокрым ротором смазывается теплоносителем — работа "на сухую" даже пару минут выводит подшипник из строя без права на гарантию.

Ориентир по параметрам

Площадь домаТип контураРасходНапор
до 100 м²радиаторы0,3-0,5 м³/ч1,5-2,5 м
100-200 м²радиаторы + тёплый пол0,8-1,5 м³/ч3-4 м
200+ м² или 2-3 этажанесколько контуров1,5-2,5 м³/ч4-6 м

Трёхскоростной или с частотным преобразователем

Простой трёхскоростной насос переключается вручную и всегда работает на выбранной мощности. Модель с частотным преобразователем (Wikipedia) сама подстраивает обороты под сопротивление контура — экономит до 30-40% электроэнергии за отопительный сезон, особенно если в доме есть термоголовки, которые постоянно перекрывают радиаторы.

Насос повышения давления как дополнение к отопительному контуру

Насосы повышения давления на 24В (блок питания 110-240В → 24В) рассчитаны на температуру теплоносителя до +90°C и способны работать в контуре отопления или тёплого пола как дополнительный или альтернативный циркуляционный насос — например, для ускорения движения воды в длинном плече системы.

Специальных функций отопительного циркулятора (автоадаптации кривой, деаэрации) у таких насосов нет — для новой отопительной системы с нуля выбирайте специализированный циркулятор, а насос повышения давления готовые решения держите как резерв или помощник на проблемном участке.

Частые вопросы

Можно ли поставить насос повышения давления вместо циркуляционного? Как временное или дополнительное решение — да, если температура и материал корпуса подходят. Как основной насос новой системы отопления — лучше специализированный циркулятор с автоадаптацией.

Нужен ли обратный клапан? Да, если в контуре есть байпас или второй насос — иначе вода будет "гулять" по кругу без клапана. Ставится он до насоса, на горизонтальном участке трубы, а не на выходе.

На подачу или обратку ставить насос? Производители допускают оба варианта, но на обратке насос служит дольше — температура теплоносителя там ниже.

Почему батареи стали хуже греть при исправном насосе? Часто причина в грязи и накипи, забивающих проходное сечение — подробно о том, как это выглядит на практике, разобрано в статье про фильтр перед насосом котла.

Сколько насос потребляет за месяц? Циркулятор на 40-60 Вт при непрерывной работе за месяц отопительного сезона расходует 30-45 кВт·ч — заметно меньше, чем один обогреватель за пару вечеров.

Что учесть при монтаже

Кабель питания насоса и котла обычно прокладывают в стене отдельным контуром — если ведёте проводку заново, пригодится инструкция, как сделать штробу без трещин на стене. А тепловую нагрузку дома для расчёта расхода насоса считают ещё на этапе проекта — материал стен и то, как выбрать кирпич для дома, напрямую влияет на итоговые киловатты в формуле.
