Скрытая проводка воды и электрики: как правильно спрятать без ошибок

Треть проблем при ремонте — это трубы и кабели, зашитые в стену с нарушениями. Потом течь, потом перфоратор, потом штукатурка заново.

Почему скрытая разводка — это не просто «красиво»

Открытая проводка воды и электрики — это не только эстетика. Незащищённые трубы промерзают, а кабель без гофры при перегреве плавится прямо в стене. Страховые компании в половине случаев отказывают в выплате при скрытой проводке, сделанной без схемы.

Поэтому главное правило любого монтажника: сначала схема, потом штробы.

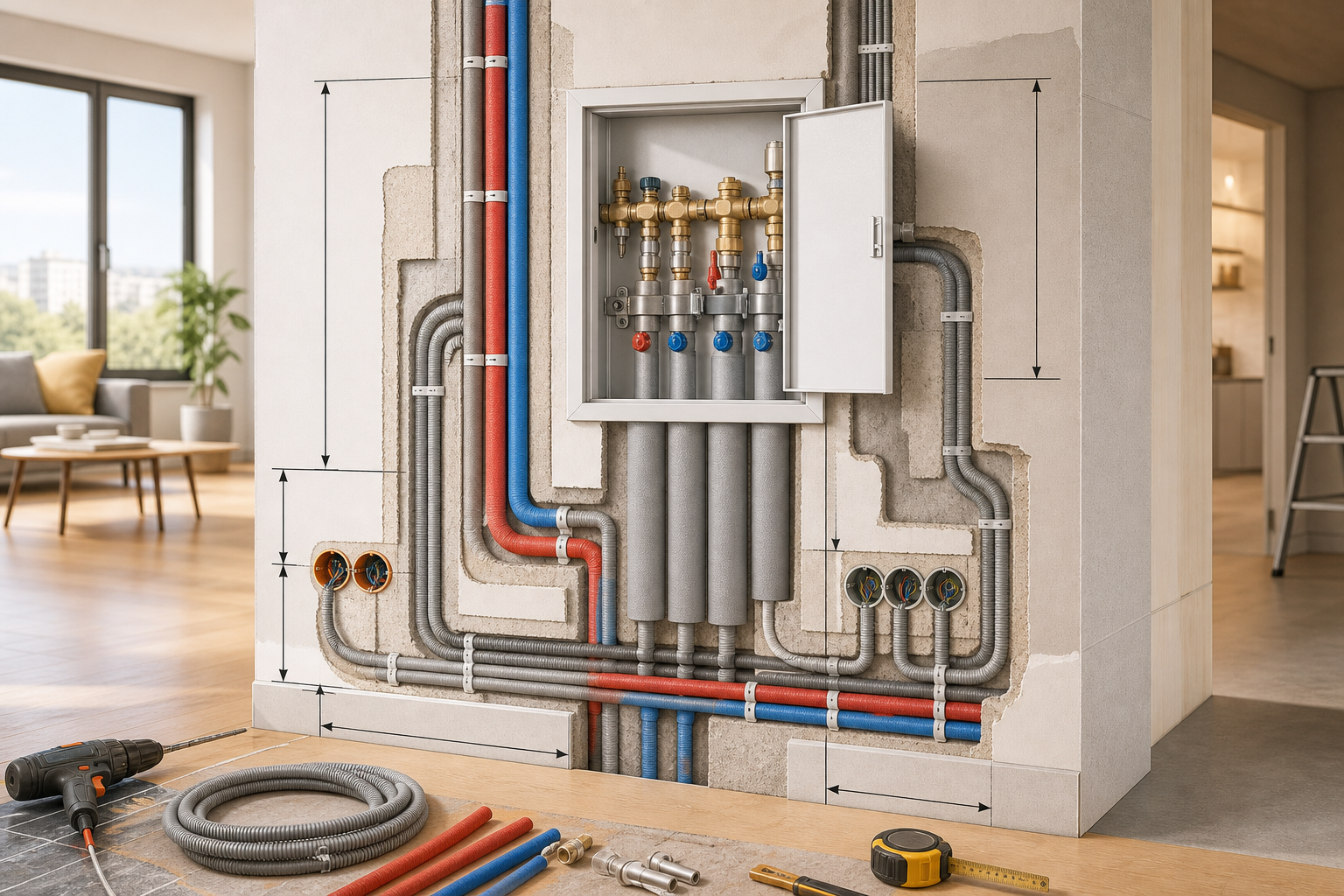

Как правильно спрятать трубы водоснабжения

Выбор трассы

Трубы прокладывают строго вертикально или горизонтально — никаких диагоналей. Это нужно не из-за эстетики, а потому что потом вы не вспомните, где именно пролегает труба под плиткой.

• Горизонтальные участки — с уклоном 1–3 мм на метр в сторону слива (чтобы можно было слить систему)
• Минимальное расстояние от угла стены — 15 см
• Трубы водоснабжения и канализации не прокладывают в одной штробе
• На пересечениях с электрокабелем — расстояние не менее 5 см

Штробление и защита

Глубина штробы под трубу — диаметр трубы плюс 1–2 см на теплоизоляцию. Полипропиленовые трубы обязательно укутывают вспененным полиэтиленом: металл конденсирует влагу и намокает стена.

Важный момент, который часто игнорируют: горячий трубопровод расширяется. Трубу 15 мм из PP-R при нагреве до 60°С удлиняется примерно на 10 мм на каждый метр. Если жёстко замуровать без компенсаторов — получите трещины в стяжке через 2–3 сезона.

Совет прораба: Перед заделкой штробы обязательно проведите гидравлическое испытание системы под давлением 1,5 от рабочего (обычно 6–9 бар). Дайте постоять 30 минут. Только потом — замазывать. Экономия на этом шаге стоит потом вскрытой плитки и недели ремонта.

Узлы и точки доступа

Все соединения труб должны быть доступны. Это требование не обсуждается — ни у нас так принято, ни там же пресс-фитинги. Любое соединение — ревизионный люк.

Размер люка: минимум 20×20 см, лучше 30×30. Современные сантехнические люки под плитку почти незаметны — это не компромисс между красотой и надёжностью.

Скрытая электрическая проводка: что нельзя игнорировать

Гофра и кабель-каналы

В бетонных стенах и стяжке — только металлическая или ПВХ-гофра. Прокладывать кабель напрямую в штробе запрещает ПУЭ (Правила устройства электроустановок). Причина простая: при замене кабеля через 15–20 лет гофра позволяет протащить новый, не вскрывая стену.

• Диаметр гофры — минимум в 1,5 раза больше диаметра кабеля
• Радиус изгиба — не менее 10 диаметров гофры
• Распределительные коробки — доступны, не замуровываются наглухо
• Маркировка цепей — сразу, пока помните

Где нельзя прятать кабель

В несущих стенах штробить горизонтально — нельзя. Вертикально — только в пределах допустимых зон (от розеток и выключателей строго вверх или вниз). Это не перестраховка: в панельных домах горизонтальные штробы снижают несущую способность перекрытий.

Подробнее о типичных сложностях в старых домах читайте в статье ремонт в старом фонде: проблемы и решения — там отдельно про хрущёвки и «сталинки» с их нюансами.

Давление воды при скрытой разводке: почему это важно заложить сейчас

Вот что часто упускают при проектировании скрытой разводки: чем длиннее трасса и чем выше этаж — тем слабее напор. Каждые 10 м трубы и каждый угол поворота «съедают» давление.

Типичная картина в частном доме или на верхнем этаже многоквартирки: на кухне нормально, а в душе на 2-м этаже — струйка. Это решается повысительным насосом, и правильный момент его заложить — именно во время ремонта, пока стены открыты.

Насосы GIDROX работают от 24В постоянного тока (блок питания идёт в комплекте, включается в обычную розетку 110–240В). Это значит: нет нужды в отдельном заземлении, нет шума от двигателя переменного тока, и безопасно даже в влажных помещениях. Корпус из латуни — для горячей воды и жёсткой воды, чугунный — для холодного водоснабжения. Модели с буквой N в маркировке запускаются автоматически при открытии крана — датчик потока не даёт насосу молотить вхолостую.

Если интересует конкретная модель под ваш объект — medoed-gidrox.ru.

Схема разводки: что зафиксировать до заделки

Это делают единицы, а потом жалеют все.

• Сфотографируйте штробы до штукатурки — с рулеткой в кадре, от реперных точек (углы, оконные проёмы)
• Нарисуйте схему от руки или в любом приложении — главное, чтобы через 10 лет было понятно
• Запишите марки кабелей и труб — при ремонте соседи или новый хозяин скажут спасибо
• Отметьте расположение запорной арматуры — каждого шарового крана и обратного клапана

Если слышите посторонние звуки в трубах после запуска — не спешите заделывать. Читайте, что это может быть: гул в трубах: 7 причин и как устранить шум.

Частые вопросы

Можно ли прокладывать воду и электрику в одной штробе?

Нет. Минимальное расстояние между ними — 5 см, и они должны быть разделены несгораемым материалом. На практике — просто делайте отдельные штробы.

Нужен ли люк под каждое соединение трубы?

Да, если это резьбовое или компрессионное соединение. Пресс-фитинги и сварные стыки PP-R — можно замуровывать, но только после испытания давлением.

Как не попасть в трубу при сверлении потом?

Только схема с привязкой к постоянным точкам. Металлодетектор помогает с арматурой и кабелем в гофре, но пластиковую трубу не найдёт.

Когда лучше закладывать повысительный насос — до или после ремонта?

Однозначно во время: пока стены открыты, монтаж байпаса и питания стоит в разы дешевле. После ремонта — это вскрытая плитка и штукатурка.
