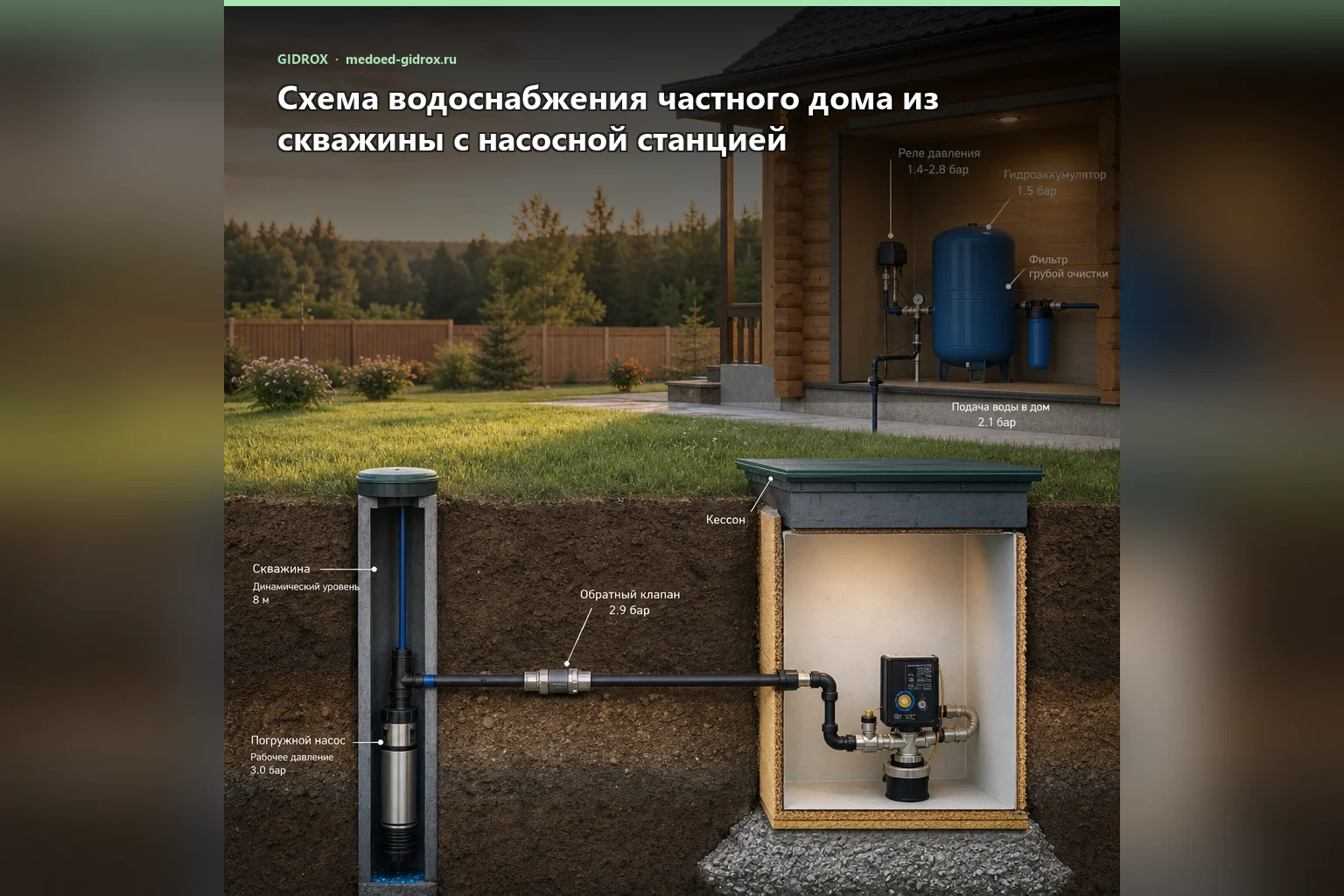

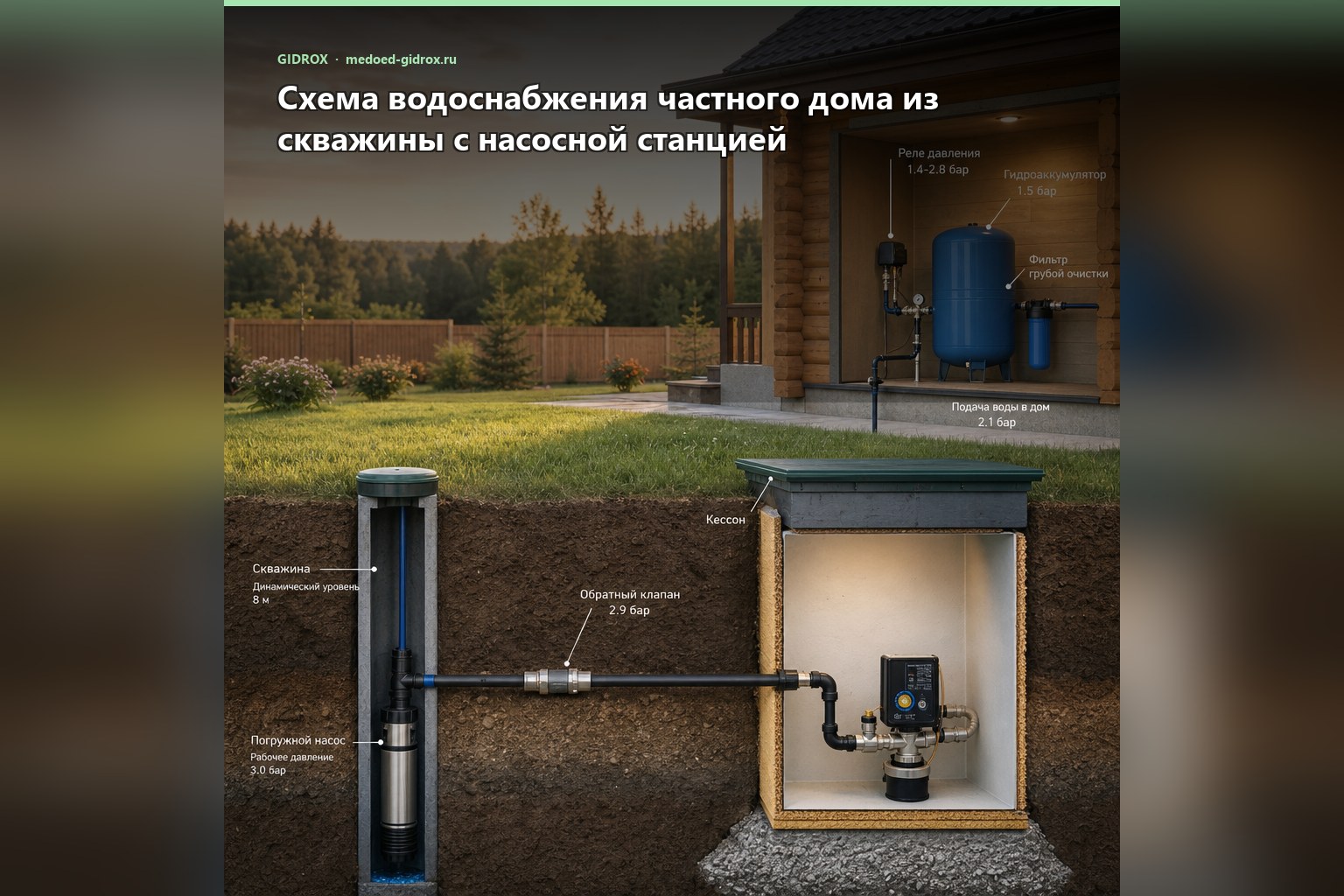

Схема водоснабжения частного дома из скважины с насосной станцией

Скважина пробурена, насос опущен, трубы подведены — а напор в душе такой, что и голову не помыть. Большинство проблем с давлением в загородных домах закладываются ещё на этапе проектирования схемы, а не в ходе монтажа.

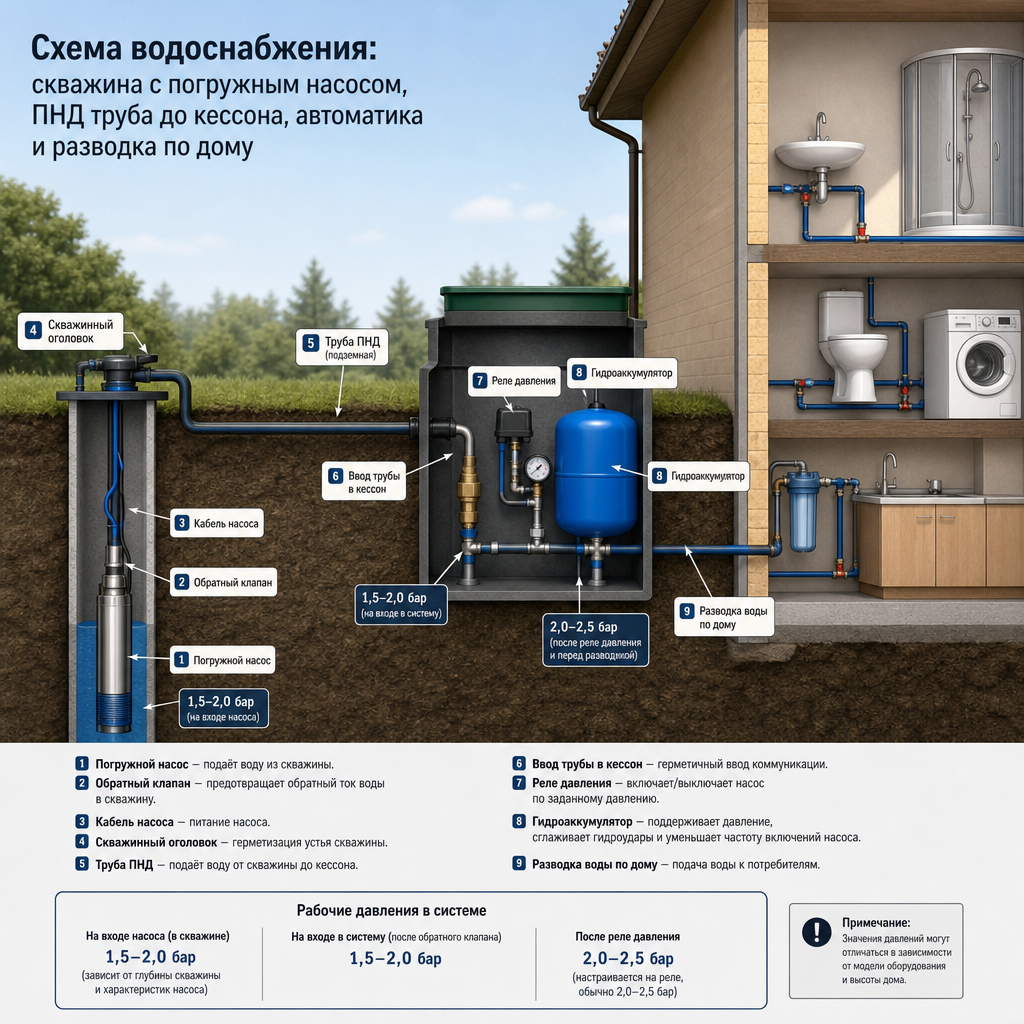

Из чего состоит система водоснабжения из скважины

Типовая схема включает несколько узлов, каждый из которых решает свою задачу:

• Погружной скважинный насос — поднимает воду со дна скважины.
• Кессон или утеплённый приямок — защищает устье скважины от промерзания и загрязнений.
• Труба ПНД — от насоса через кессон в дом, укладывается ниже глубины промерзания грунта.
• Обратный клапан — не даёт воде откатиться обратно в скважину при отключении насоса.
• Реле давления + манометр — управляют погружным насосом: включают при падении давления, отключают при достижении верхнего порога.
• Гидроаккумулятор — мембранный бак, снижает частоту включений насоса и сглаживает скачки давления.
• Фильтр грубой очистки — сетчатый, 100–200 мкм, перед потребителями.
• Распределительный коллектор — разводка по контурам: кухня, санузел, котёл, полив.

Убери любой из этих узлов — система либо не заработает, либо выйдет из строя раньше срока.

Насосная станция или погружной насос с гидроаккумулятором?

Это решение принимается до покупки оборудования. Ошибка здесь стоит денег.

Поверхностная насосная станция

Подходит только если зеркало воды стоит не глубже 7–8 метров от земли. Всё оборудование в одном корпусе: насос, гидробак, реле давления — удобно монтировать и обслуживать. Но физика неумолима: поверхностный насос не всасывает воду с глубины больше 9 метров независимо от мощности.

Погружной насос + гидроаккумулятор (для скважин глубже 9 м)

Для большинства скважин в частных домах (20–50 м) это единственная рабочая схема. Насос опускается непосредственно в воду, поднимает её на поверхность, а давлением в системе управляет реле давления уже в доме.

Минимальный объём гидроаккумулятора (Wikipedia) для дома на 3–4 человека — 50 литров. Бак на 24 л сэкономит деньги сейчас, но погружной насос будет включаться 15–20 раз в час вместо 3–5. Это вырабатывает ресурс двигателя за 2–3 года вместо 8–10.

Порядок монтажа: от скважины к кранам

Правильная последовательность узлов в схеме:

1. Погружной насос в скважине, закреплён на стальном страховочном тросе.
2. Труба ПНД 32 мм от насоса через кессон в дом: для Московской области на глубине 1,7–2,0 м, для Урала и Сибири — от 2,5 м.
3. Обратный клапан (Wikipedia) на горизонтальном участке трубы до гидроаккумулятора.
4. Реле давления + манометр.
5. Гидроаккумулятор.
6. Фильтр грубой очистки.
7. Коллектор и разводка по дому.

Обратный клапан монтируется строго до насоса или на горизонтальном участке перед гидробаком. Клапан после гидроаккумулятора или на выходе в систему — типичная ошибка, которая приводит к гидроудару при включении насоса.

Давление в системе: нормы и потери по точкам

Нормальное рабочее давление в бытовом водопроводе — 2,5–4 бар. Большинство реле давления от завода настроено на диапазон 1,5–3 бар. Если в системе 1,2 бар — стиралка не запустится, котёл выдаст ошибку, а душ превратится в капель.

Почему давление падает, если скважинный насос работает нормально

Два частых сценария:

• Длинная горизонтальная разводка: каждые 10 метров трубы теряют 0,1–0,15 бар. В доме 200 м² с тремя санузлами потери до дальней точки могут составить 0,8–1,2 бар.
• Двухэтажный дом: каждый метр подъёма «съедает» 0,1 бар. Второй этаж (высота 3 м) забирает 0,3 бар ещё до потерь в трубах.

В таких случаях между гидроаккумулятором и коллектором ставят насос повышения давления. готовые решения — с датчиком потока: включается автоматически при открытии любого крана, без настройки реле давления. Подробнее о монтаже такого насоса читайте в статье о схеме установки насоса повышения давления и типичных ошибках.

Типичные ошибки при проектировании

• Гидробак вне отапливаемого помещения. При отрицательных температурах мембрана теряет эластичность и рвётся. Место гидроаккумулятора — только в тепле.
• Труба выше глубины промерзания. Даже в утеплителе промёрзнет при сильных морозах. Заглубление обязательно.
• Слишком маленький гидробак. Насос включается 20–30 раз в час, ресурс вырабатывается за 2–3 года вместо расчётных 8–10.
• Нет или неправильно установлен обратный клапан. Насос включается при закрытых кранах, давление скачет, реле работает в постоянном стрессе.
• Фильтры выбраны без анализа воды. Жёсткая вода с железом выше 0,3 мг/л за 2–3 сезона забивает нагревательные элементы бойлера и котла.

Ответы на вопросы, которые реально гуглят перед покупкой

Почему насос часто включается и выключается?

Три причины: слишком маленький гидробак, упало давление воздуха в баке (проверяется золотником — должно быть на 0,5 бар ниже нижнего порога реле), или порвалась мембрана. Последнее легко диагностировать: при нажатии на золотник вместо воздуха течёт вода.

Можно ли обойтись без гидроаккумулятора?

Да, если использовать насос с частотным преобразователем — он сам держит давление без бака. Но такие решения стоят в 2–3 раза дороже. Гидроаккумулятор за 4 000–7 000 рублей при правильном подборе продлевает ресурс погружного насоса на годы.

Стиральная машина не набирает воду из скважины — в чём дело?

Скорее всего давление ниже 1,5 бар. Машина проверяет давление через впускной клапан и просто не открывает его. Подробнее о том, как это связано, — в статье о том, почему стиральная машина плохо полощет при низком давлении.

Нужен ли фильтр сразу после скважины?

Сетчатый фильтр 100–200 мкм перед гидроаккумулятором нужен почти всегда — защищает мембрану бака и запорную арматуру от взвеси. Что ставить дальше, покажет лабораторный анализ воды: в большинстве регионов скважинная вода содержит повышенное железо или жёсткость.

Слабый напор в душе даже при нормальном давлении по манометру — почему?

Манометр стоит у гидробака, а не в душе. Давление падает по дороге: трубы, фитинги, смеситель, длина разводки. Если по манометру 3 бар, а в душе струя слабая — ищите засор в смесителе или сетчатом фильтре на подводке. Разбор причин и решений — в статье о слабом напоре в душе.

На какой глубине закапывать трубу от скважины до дома?

Ниже расчётной глубины промерзания в вашем регионе плюс 20 см запаса. Данные по регионам — в СП 131.13330 (Строительная климатология). Для большей части европейской России это 1,5–2,2 м, для Сибири и Урала — от 2,5 м. Труба в утеплителе без заглубления выдержит только кратковременные морозы до -10°С.
