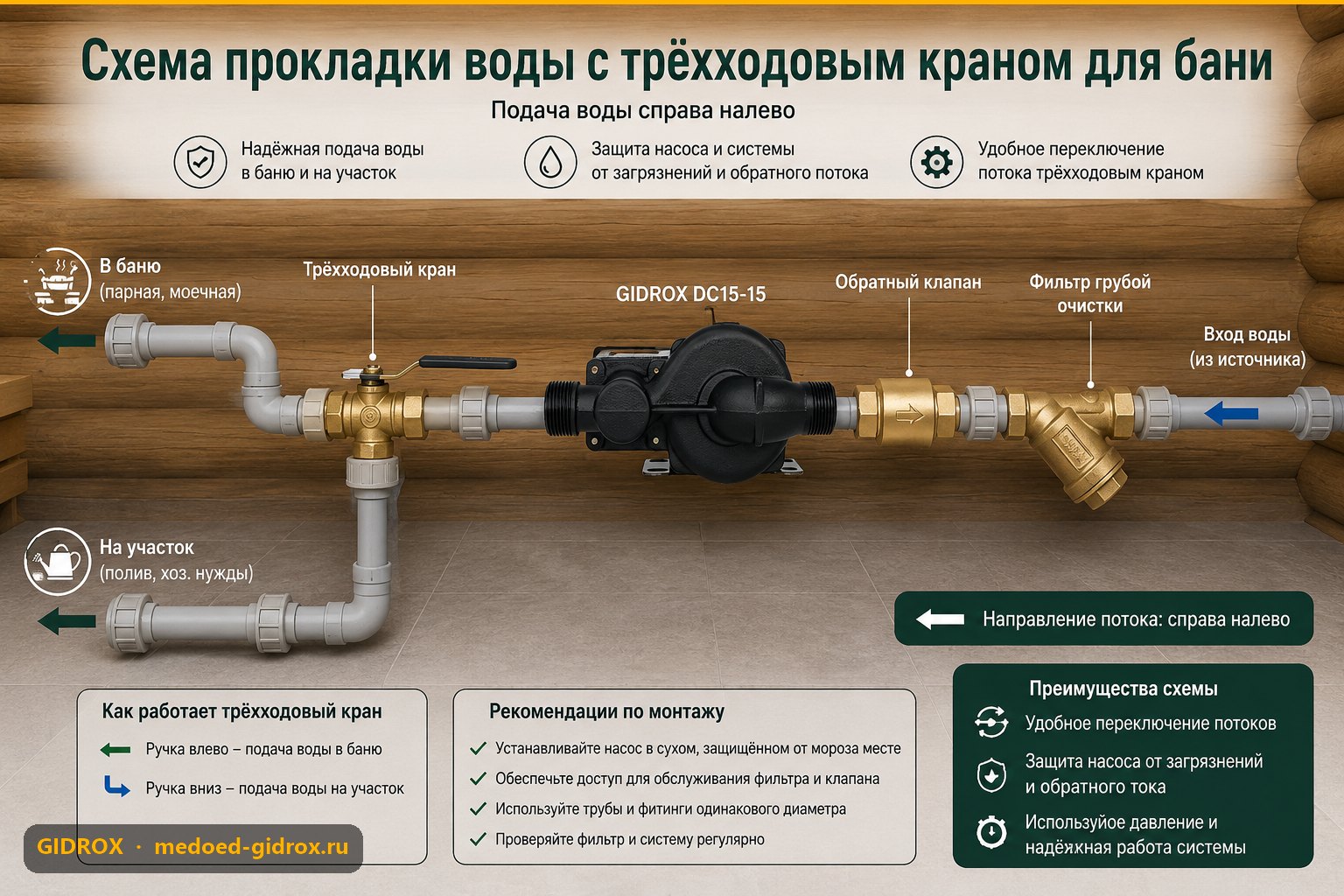

Схема прокладки воды с трёхходовым краном для бани: чтобы летом не топить котёл впустую
Летний водопровод для бани часто монтируют без трёхходового крана — а потом удивляются, почему из шланга на грядки течёт горячая вода из бойлера, и счётчик за газ или дрова растёт зря. Трёхходовой кран решает эту проблему за один вечер работы гаечным ключом.
Зачем вообще нужен трёхходовой кран
Баня обычно стоит на отдельной ветке от основного дома или колодца. Летом хочется поливать огород от того же источника, зимой — качать воду только в баню. Без переключателя приходится или перекрывать краны вручную по всей трассе, или держать два насоса.
Трёхходовой кран — это узел на 3 патрубка: вход и два выхода. Поворотом рукоятки на 90° поток идёт либо в баню, либо на полив, либо перекрывается совсем. Один узел заменяет три обычных шаровых крана и исключает путаницу «какой кран сейчас открыт».

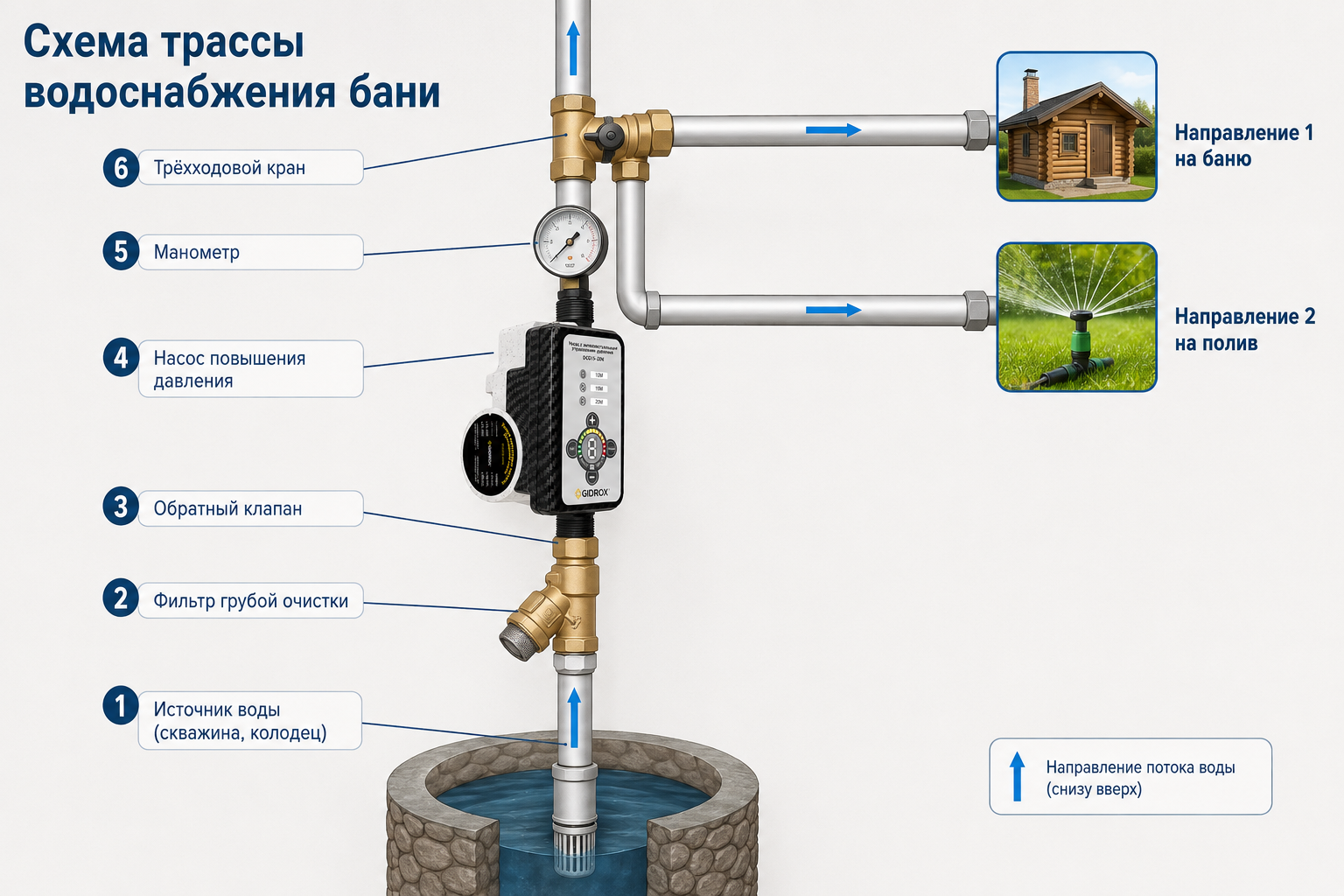

Базовая схема: источник → насос → трёхходовой кран
Порядок элементов на трассе такой:
- Источник воды — скважина, колодец, накопительная ёмкость
- Обратный клапан — ставится ДО насоса, на горизонтальном участке трубы (по умолчанию лепестковый, горизонтальный)
- Насос повышения давления
- Тройник с манометром для контроля
- Трёхходовой кран
- Выход 1 — на баню (мойка, душ, бак)
- Выход 2 — на полив/технические нужды
Частая ошибка — ставить обратный клапан после насоса, на выходе. При остановке насоса вода в этом случае стекает обратно через рабочее колесо, и при следующем запуске насос хватает воздух вместо воды. Клапан работает правильно только на входе, до насоса.
Технический факт: если на трассе нет ни одного горизонтального участка для лепесткового клапана, ставят пружинный — но это запасной вариант, а не основной. Пружинный клапан создаёт больше гидравлического сопротивления.
Где именно врезать трёхходовой кран
Оптимальная точка — сразу после насоса, до разветвления на баню и на улицу. Так автоматика насоса (насос (Wikipedia) с датчиком потока) видит расход независимо от того, куда сейчас направлен кран.
Типовой сценарий: дача с баней и огородом
На практике схема выглядит так: скважинный насос качает воду в накопительную ёмкость 200–500 л, из ёмкости насос повышения давления подаёт воду через трёхходовой кран. Летом хозяин утром переключает кран на полив на 40–60 минут, вечером — обратно на баню.
Насос 24В в такой схеме удобен именно из-за автозапуска: не нужно включать его вручную при каждом переключении крана, датчик потока сам стартует насос, когда открывается любой кран в бане или на улице.
Таблица: сравнение вариантов переключения
Народные вопросы про трёхходовой кран для бани
Можно ли поставить трёхходовой кран без насоса, на самотёке?
Можно, если источник выше точки разбора и напора хватает без принудительной подачи. Но для душа в бане самотёка обычно недостаточно — нужен насос повышения давления.
Замерзает ли трёхходовой кран зимой на улице?
Да, если он стоит в неотапливаемом месте и в нём осталась вода. На зиму трассу на полив нужно сливать через сливной кран ниже трёхходового узла, иначе корпус крана может треснуть при минусовой температуре.
Какой диаметр трёхходового крана выбрать
Под патрубки G¾" или G1" — в зависимости от диаметра основной трубы. Ставить кран большего диаметра, чем труба, смысла нет: пропускную способность всё равно ограничивает узкое место в системе.
Нужен ли гидроаккумулятор в этой схеме
Не обязательно. Гидроаккумулятор (Wikipedia) сглаживает пульсации при насосах с реле давления, но при насосе с датчиком потока он не требуется — насос сам стартует и останавливается по факту движения воды.
Можно ли использовать трёхходовой кран для переключения между двумя источниками воды
Да, это вторая частая задача — переключение между скважиной и накопительной ёмкостью. Логика та же: один вход крана меняется местами с выходом, монтаж идентичный.
Что учесть при монтаже: короткий чек-лист
- Обратный клапан — до насоса, на горизонтальном участке
- Трёхходовой кран — после насоса, перед разветвлением
- Манометр — между насосом и краном, для контроля давления
- Сливной кран на уличной ветке — обязателен для зимней консервации
- Провод питания насоса — от блока питания 110–240В → 24В, не напрямую в розетку 220В
посмотреть DC15/DC20 в такой схеме отрабатывает автозапуск на оба направления одинаково: датчик протока реагирует на движение воды, а не на конкретную ветку. Для дачного сценария с баней и поливом — это снимает лишний узел ручного управления.
Если планируете круглогодичную баню с горячей водой, изучите также автоматическое водоснабжение на даче без ручного управления — там разобрана логика автозапуска подробнее.
