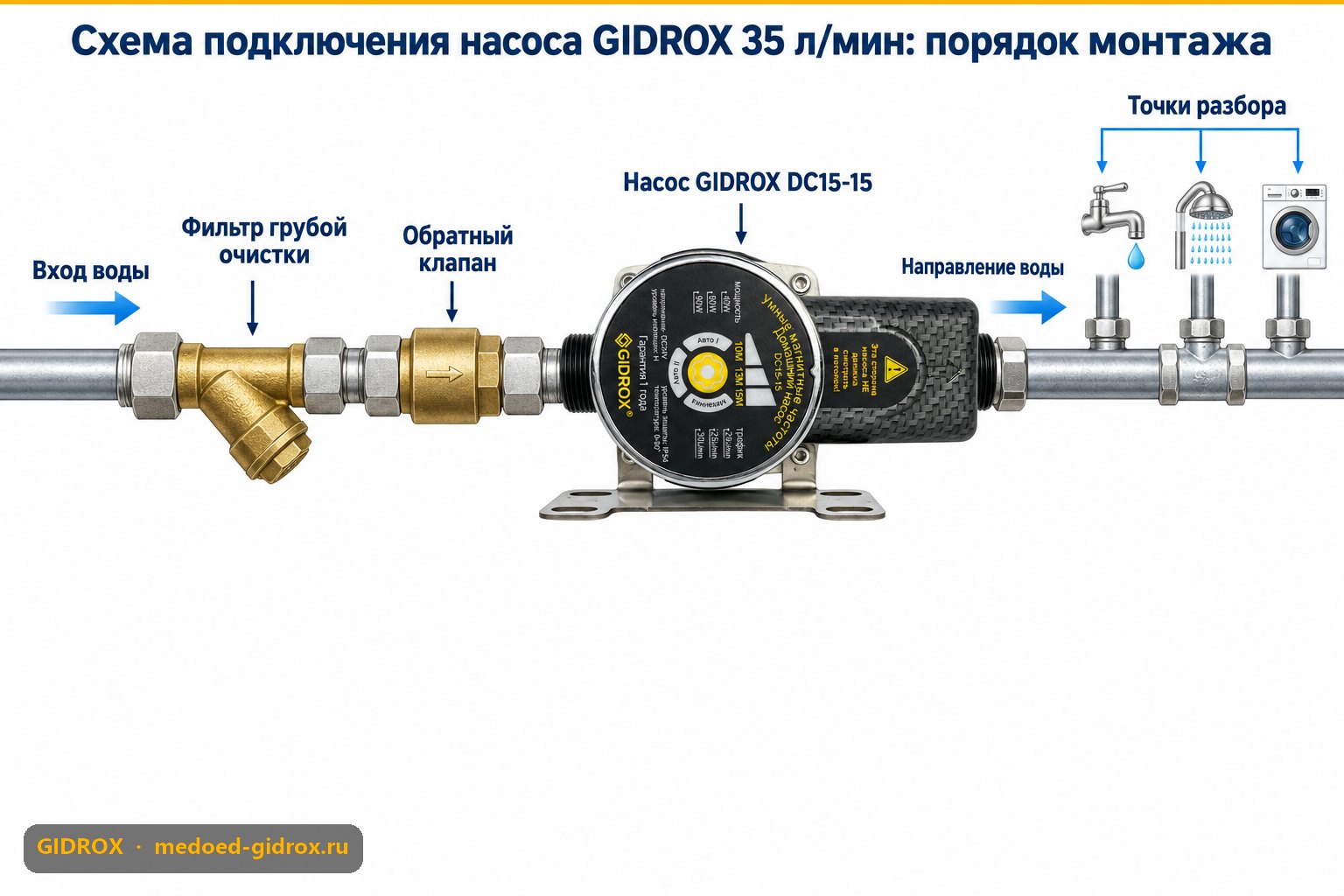

Схема подключения насоса GIDROX 35 л/мин: порядок монтажа без переделок

Насос с паспортным напором 18 метров не поднимает воду даже на свой этаж — частая жалоба после самостоятельного монтажа. Причина почти всегда не в насосе, а в ошибках монтажа — например, в неправильном месте обратного клапана. Разбираем рабочую схему подключения насоса повышения давления на 35 л/мин по шагам.

Порядок элементов на трубе

Для моделей DC15-15, DC15-18N и DC15-18BN (35 л/мин, патрубки G¾"→G½") схема сборки по ходу воды выглядит так:

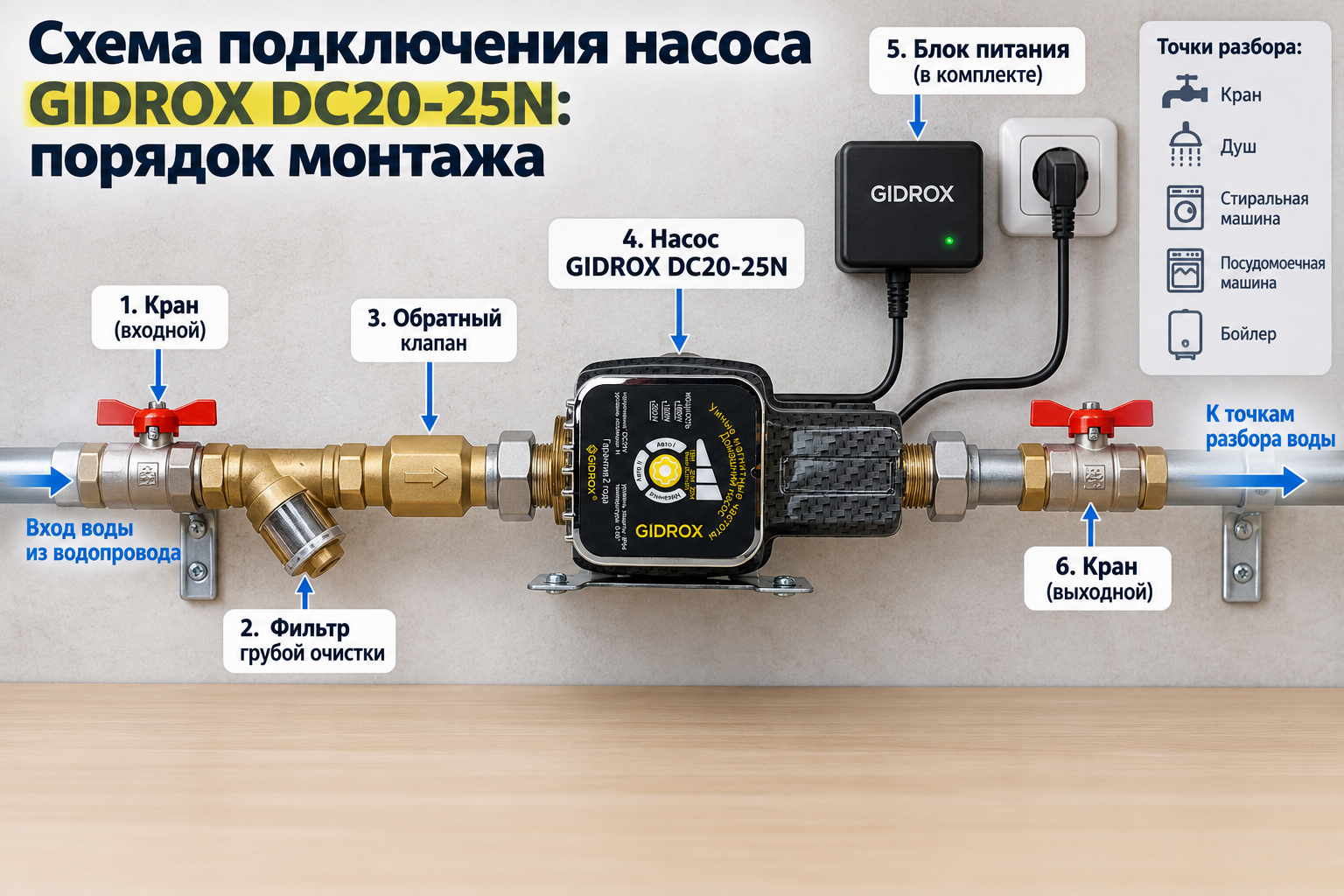

схема монтажа насоса на трубе с подписанным порядком элементов - кран, обратный клапан на горизонтальном участке до насоса, сам насос, кран после насоса, рядом блок питания на стене
схема монтажа насоса на трубе с подписанным порядком элементов - кран, обратный клапан на горизонтальном участке до насоса, сам насос, кран после насоса, рядом блок питания на стене
  1. Шаровой кран на входе — для обслуживания без слива всей системы
  2. Обратный клапан — на горизонтальном участке, ДО насоса
  3. Насос GIDROX
  4. Шаровой кран на выходе
  5. Разводка к потребителям

Куда ставить обратный клапан и почему это важно

У насосов GIDROX обратный клапан не встроен в корпус — ни в чугунных, ни в латунных моделях с буквой B в названии. Буква B означает только материал корпуса (латунь, для горячей и жёсткой воды), а не наличие клапана.

Лепестковый (горизонтальный) клапан ставится только на горизонтальном участке трубы и только до насоса. Если горизонтального участка нет вообще, тогда и только тогда используют пружинный клапан как запасной вариант. Клапан на выходе насоса — ошибка: он не защищает камеру насоса от опустошения.

Без клапана перед насосом камера после остановки может опустошаться, и при следующем пуске крыльчатка бьёт по воздуху — это гидроудар и повышенный риск сухого хода.

Питание: 24В, а не розетка напрямую

Насос работает от 24В постоянного тока. В сеть 110–240В включается не сам насос, а отдельный блок питания, который понижает напряжение.

Автоматика: датчик протока, а не реле давления

В классических насосах 220В часто стоит реле давления (Wikipedia): оно включает насос по падению давления в системе. В GIDROX логика другая — датчик протока реагирует на само движение воды в трубе, когда открывают кран. Разница на практике: реле давления может держать насос включённым и после закрытия крана, если давление не успело восстановиться, а датчик протока отключает насос почти сразу после остановки потока.

Сколько можно работать без остановки

РежимУсловиеНепрерывная работа
Авто-1открытый кран или циркуляция24/7 штатно
Авто-2краны закрыты, вода в теле насоса не обновляетсяне более 2 часов

Если нужен насос для циркуляции в контуре отопления или тёплого пола, GIDROX может работать при температуре до +90°C и гонять воду сутками в режиме Авто-1 — как дополнение к основному циркуляционнику, а не как его полная замена.

Какую модель на 35 л/мин выбрать

МодельКорпусНапорГде применять
DC15-15чугун18 мбытовая вода, бюджетный вариант
DC15-18-Nчугун18 мта же производительность, гарантия 2 года вместо 1
DC15-18-BNлатунь18 мгорячая и жёсткая вода
DCG15-20N—20 мцентробежный насос с мокрым ротором

Частые вопросы

Можно ли подключить насос без блока питания напрямую в 220В? Нет, насос рассчитан на 24В постоянного тока, блок питания обязателен в схеме.

Нужен ли гидроаккумулятор? Для работы с датчиком протока не обязателен, но гидроаккумулятор (Wikipedia) снижает частоту пусков при коротких разборах воды.

Что делать, если после установки давление всё равно слабое? Проверьте не только насос — часто причина в сечении труб на верхних этажах, подробнее в статье почему падает давление воды на верхних этажах частного дома.

Подходит ли насос для полива из бака? Да, при расходе до 35 л/мин модели DC15-15, DC15-18N и DC15-18BN справляются со штатным поливом участка, еслипосмотреть DC15/DC20 подобрана модель с нужным напором под высоту подъёма.
