Схема подключения DC20-25BN: куда ставить обратный клапан

Слабый напор в кранах на верхних этажах или в доме с собственной скважиной чаще всего лечится не заменой труб, а грамотной установкой насоса повышения давления. DC20-25BN — латунная модель на 120 Вт с напором до 25 м — рассчитана именно на такие задачи, но чаще всего жалобы на «насос не тянет» связаны не с моделью, а со схемой подключения.

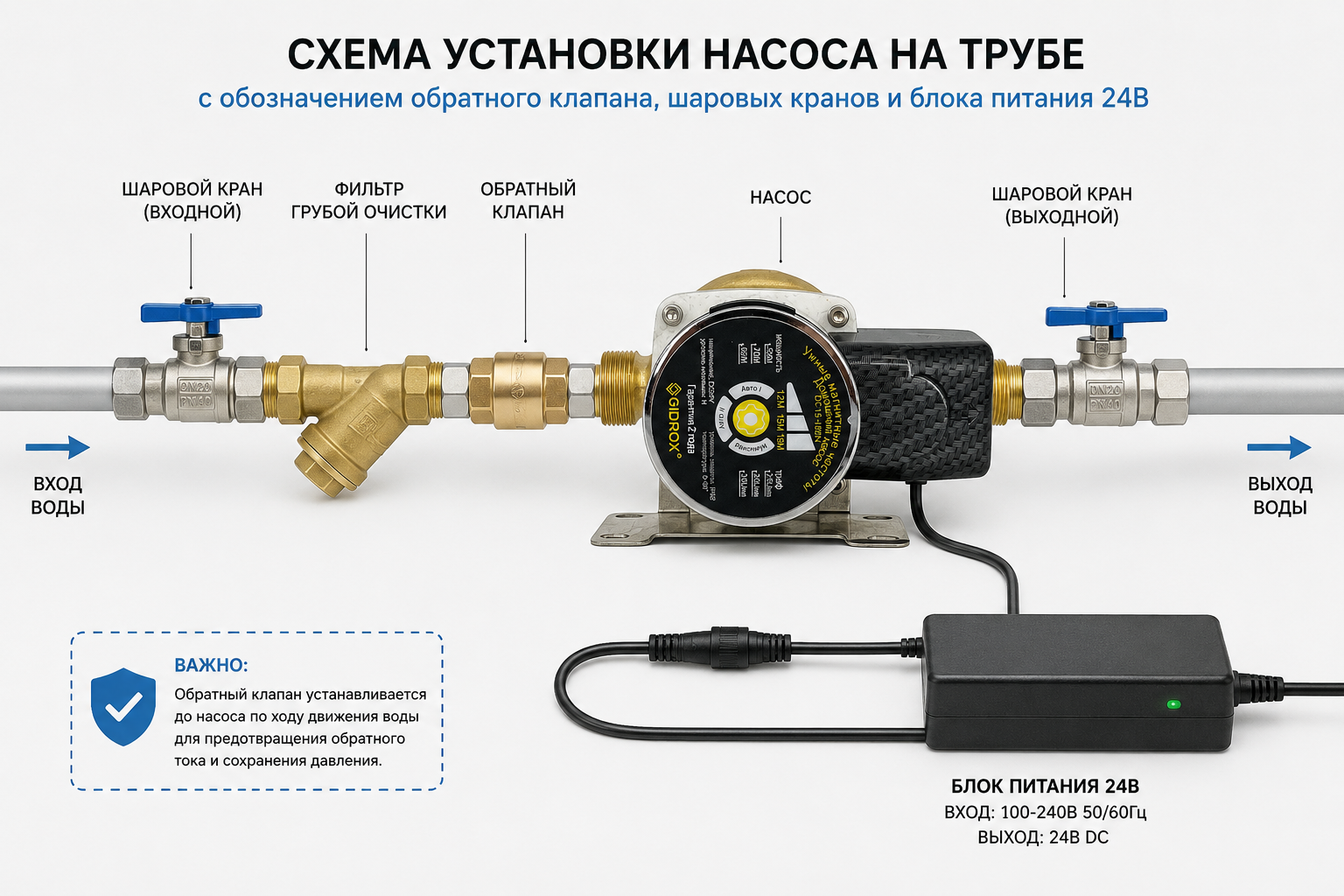

Что понадобится кроме самого насоса

Полный комплект для монтажа выглядит так:

• сам насос с патрубками для подключения к трубе
• внешний обратный клапан (в корпус DC20-25BN он не встроен, несмотря на букву B)
• два шаровых крана — до и после насоса, для обслуживания без слива воды из системы
• сгоны или американки для быстрого демонтажа
• блок питания 110–240В → 24В — идёт в комплекте

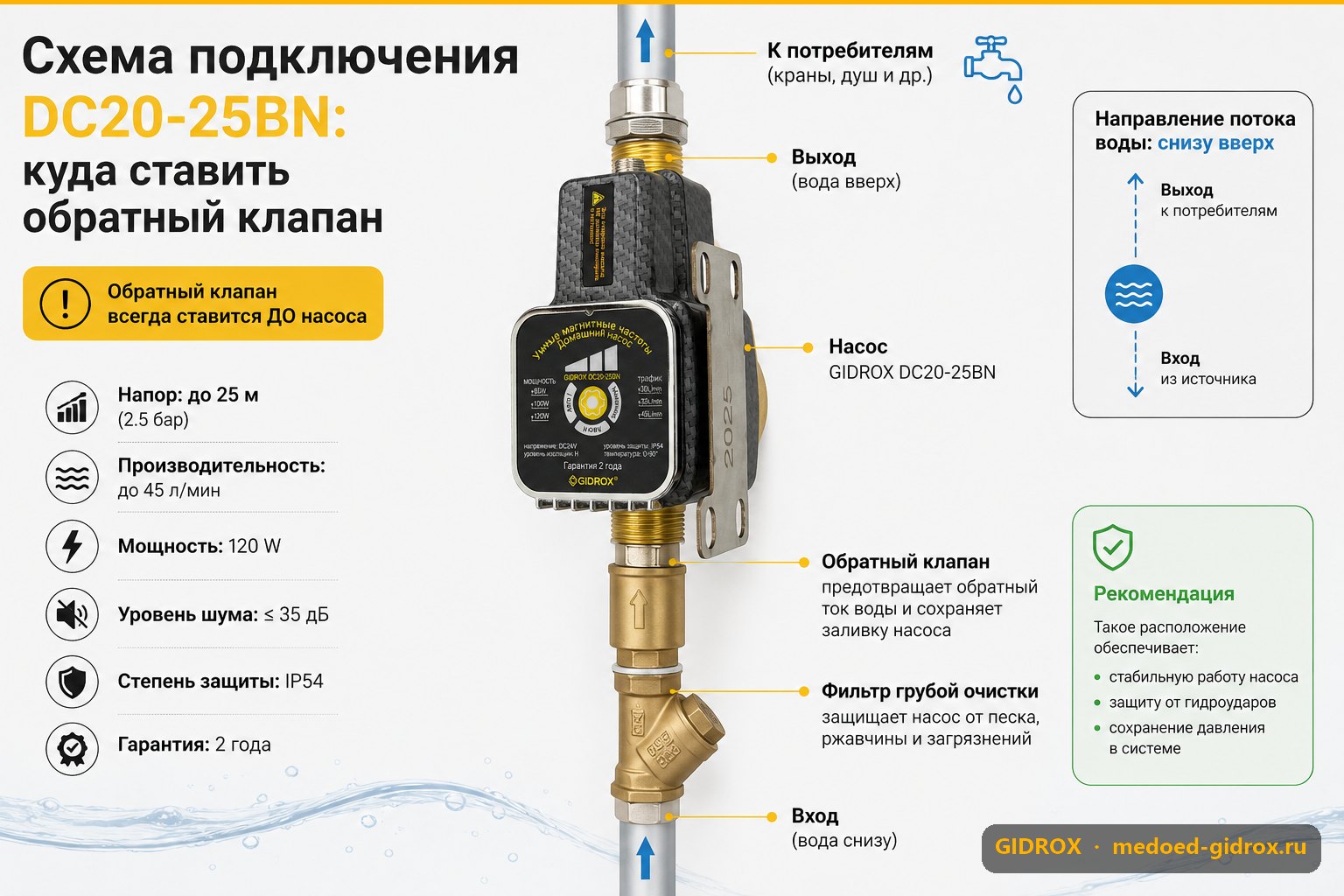

Куда ставить обратный клапан: самая частая ошибка

Многие ставят обратный клапан (Wikipedia) сразу за насосом — «на выход». Это неправильно: клапан всегда монтируется ДО насоса, по ходу воды, на горизонтальном участке трубы.

По умолчанию используется лепестковый клапан — он горизонтальный по конструкции и почти не создаёт сопротивления потоку. Пружинный клапан ставят только если в разводке физически нет ни одного горизонтального отрезка трубы — например, насос висит на вертикальном стояке.

Две типовые схемы

Квартира с центральным водоснабжением

Насос ставится сразу после счётчика воды, до разводки по стоякам. Обратный клапан — перед насосом, по ходу воды из стояка.

Частный дом со скважиной или колодцем

Здесь DC20-25BN обычно работает в связке с накопительной ёмкостью или после скважинного насоса — как бустер, поднимающий давление в контуре дома. Обратный клапан ставят перед входным патрубком насоса.

Электрика: почему нельзя воткнуть в розетку напрямую

DC20-25BN работает от 24В постоянного тока. В комплекте идёт блок питания, который преобразует напряжение сети 110–240В в безопасные 24В — это отдельное устройство, а не встроенный в насос трансформатор. Поэтому адаптер можно заменить отдельно при поломке, не меняя сам насос, а корпус насоса не греется от трансформатора, которого в нём нет.

Запуск насоса автоматический — реагирует датчик протока на движение воды в трубе, а не реле давления, как в классических насосных станциях. Разница в логике работы подробно разобрана в статье про циркуляционный насос и насос повышения давления.

Частые вопросы

Нужен ли гидроаккумулятор?

Не обязателен. Гидроаккумулятор (Wikipedia) сглаживает частые включения насоса, но при работе от датчика протока насос и так запускается плавно при открытии крана — бак нужен скорее для экономии ресурса реле в классических станциях.

Сколько насос может работать без остановки?

В режиме открытого крана или циркуляции — круглосуточно, это штатный режим. Если краны закрыты и включён режим Авто-2, максимум 2 часа: вода в теле насоса не обновляется, и он может перегреться.

Подойдёт ли для тёплого пола или отопления?

DC20-25BN выдерживает до +90°C и может гонять воду по контуру 24/7, поэтому его часто ставят как дополнительный насос для ускорения циркуляции в отоплении или тёплом полу. Но это насос повышения давления, а не специализированный циркуляционник — если система отопления строится с нуля, для основного контура лучше выбрать профильный насос.

Что означает буква B в названии BN?

B означает латунный корпус улитки — обратный клапан в него всё равно не встроен ни в одной модели GIDROX, включая BN, его в любом случае нужно ставить отдельно перед насосом.

Если разница между сериями DC15 и DC20 непонятна — сравнение всех моделей по напору, расходу и цене есть в рейтинге насосов повышения давления 2026, а если проблема не в напоре, а в исходно низком давлении из стояка — сначала стоит прочитать про выбор сантехники при давлении ниже 1 бара.

Буква B в названии этих моделей означает латунный корпус улитки — это про материал корпуса, а не про наличие встроенного обратного клапана: его в любом случае нужно ставить отдельно на входе.
