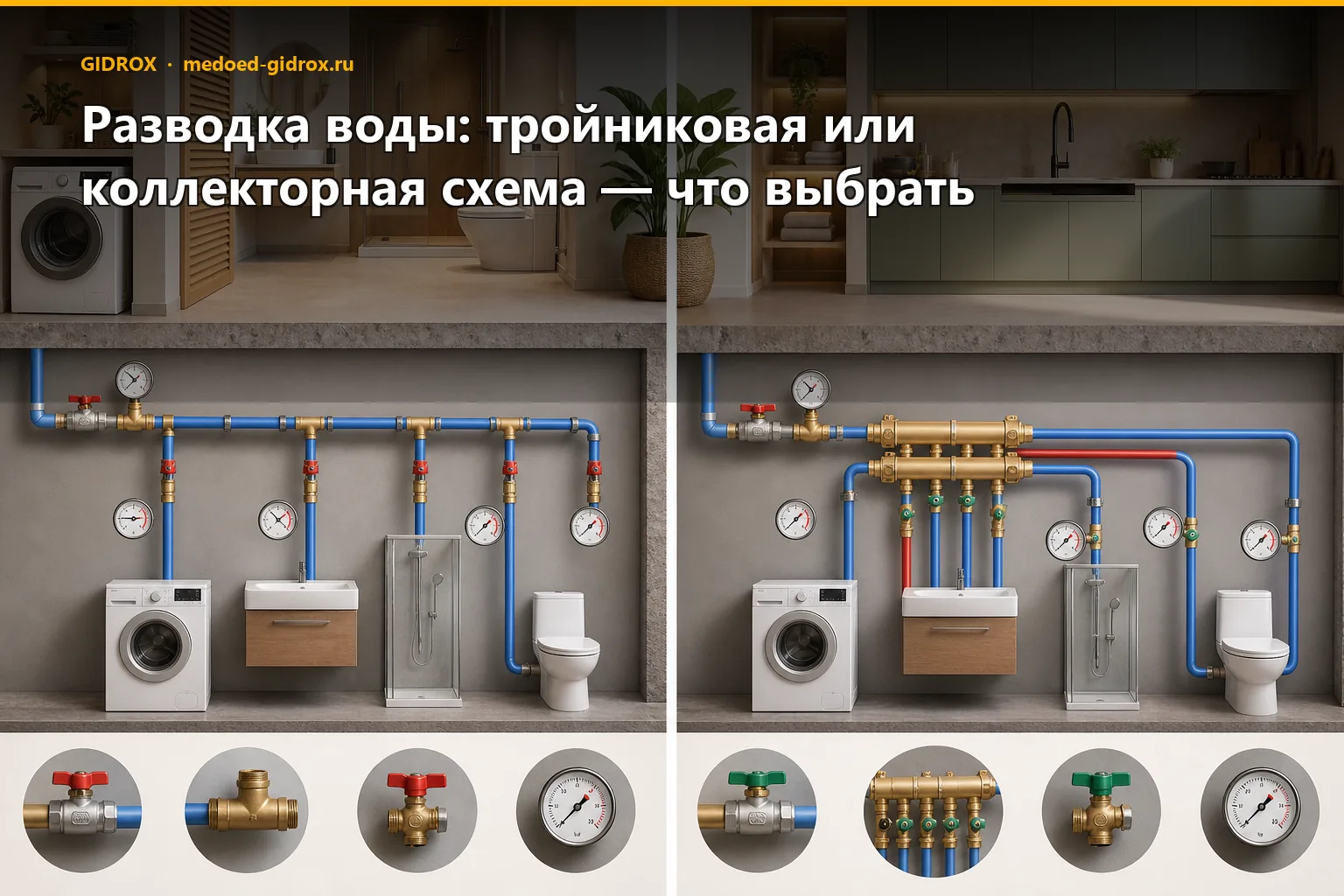

Разводка воды под ремонт: тройниковая или коллекторная схема

Большинство споров о разводке воды сводятся к одному вопросу: что дешевле? Но правильный вопрос другой — что не придётся переделывать через три года, когда стены уже зашиты плиткой.

Две схемы — два принципа

Разводка воды в квартире или доме строится по одному из двух принципов. Они принципиально разные по логике, а не просто по стоимости.

Тройниковая схема: последовательная цепочка

От стояка идёт одна труба, и к ней поочерёдно врезаются тройники — на кухню, в ванную, в туалет. Как елочная гирлянда: один общий провод, и от него отводы.

Плюсы:

• Меньше труб — дешевле материал и работа
• Простой монтаж, меньше точек соединения
• Хватает для небольшой квартиры с одной ванной

Минусы:

• Открыл кран на кухне — давление упало в душе
• Последняя точка в цепочке всегда получает меньше всего
• Обслуживание? Только перекрывать весь стояк

Коллекторная схема: независимые ветки

От стояка труба идёт к коллектору — распределительному узлу. От него уже расходятся отдельные трубы к каждой точке потребления. Каждый кран — на своей независимой ветке.

Плюсы:

• Открытие одного крана не влияет на другие
• Каждую линию можно перекрыть без отключения остальных
• Легко искать утечку и чинить без вскрытия стен
• Равномерное давление во всех точках

Минусы:

• Больше труб — выше затраты
• Нужно место под коллекторный шкаф
• Сложнее в монтаже

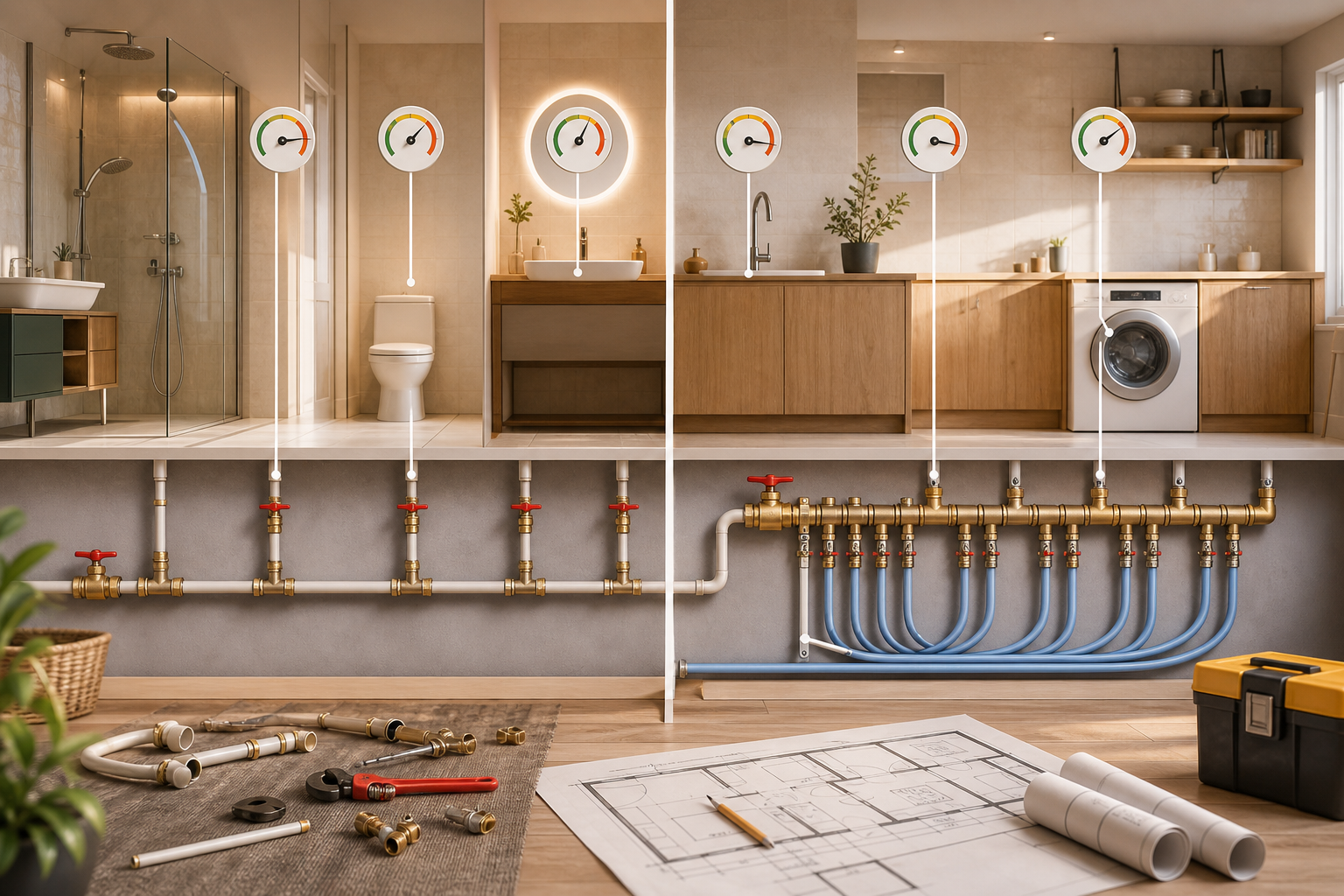

Сравнительная таблица: что и когда выбрать

Трубы: материал решает

Схема — это логика. Трубы — это физика. Для горячей воды и тёплого пола ошибиться с материалом дороже, чем ошибиться со схемой.

Полипропиленовые трубы (Wikipedia) — самый популярный выбор. Но есть нюанс: для горячей воды нужна труба с армированием (стекловолокно или алюминиевая фольга), иначе труба «гуляет» от температуры и соединения расходятся. На упаковке должно быть PN25 и маркировка для ГВС.

Металлопластик удобен в монтаже, но фитинги накапливают отложения и через 8–12 лет часто текут. Медь — надёжно и дорого, оправдана в домах с жёсткой водой.

Совет прораба: Никогда не прячьте соединения в стену без доступа. Даже хорошая пайка ПП иногда даёт течь через 5–7 лет. Коллекторная схема выигрывает ещё и тем, что все соединения сосредоточены в шкафу — не в стене.

Давление воды: почему его не хватает и что делать

Самая частая жалоба после ремонта — «на кухне нормально, а в душе — тонкая струйка». Причин несколько:

• Тройниковая схема с 5+ точками — слабое звено по природе
• Верхние этажи многоквартирных домов (выше 5-го — уже риск)
• Фильтры и водоумягчители съедают 1–1,5 бар давления
• Изношенный общедомовой насос или трубы

Если при ремонте вы закладываете коллекторную схему на дом или квартиру выше 4-го этажа — заранее предусмотрите место и подвод электричества под насос повышения давления. Переделывать после укладки плитки — дорого и долго.

Хороший вариант для встройки — насос на 24В постоянного тока: работает от обычной розетки через блок питания, не требует заземления отдельным контуром, работает тихо. GIDROX DC-серии — расход до 35 л/мин, напор до 25 м, корпус из чугуна или латуни под горячую воду. Если закладываете водоснабжение дома — такой насос ставится в разрыв трубы и запускается автоматически при открытии крана (Все модели GIDROX оснащены датчиком протока).

Проверить давление в системе несложно — об этом подробно в статье как проверить давление воды манометром за 3 минуты.

Типичные ошибки при разводке

1. Тройниковая схема в квартире с двумя санузлами. Классика. «Будем экономить» — а потом душ и унитаз конкурируют за воду.

2. Коллектор без шаровых кранов на ветках. Для чего тогда коллектор? Без кранов перекрыть отдельную линию невозможно.

3. Трубы ГВС без армирования. Выглядит одинаково, но при 70°C ведёт себя по-разному. Через год — провисание, через три — течь.

4. Обратный клапан перед насосом — забыли. Обратный клапан (Wikipedia) не даёт воде откатываться назад и защищает крыльчатку. Без него насос работает вхолостую и быстро выходит из строя.

5. Коллектор в недоступном месте. За унитазом, за стиральной машиной, в нише без дверцы — частый грех экономии. Потом при аварии приходится двигать сантехнику.

Ответы на частые вопросы

Можно ли переделать тройниковую схему в коллекторную без вскрытия стен?

Практически нет. Коллекторная требует отдельной трубы от коллектора к каждой точке. Компромисс — частичная коллекторная: поставить коллектор, а от него сделать тройниковые ветки внутри санузла. Лучше, чем ничего.

Где лучше ставить коллектор?

Ближе к стояку и примерно в центре относительно всех точек потребления. Обычно — в туалете или специальном шкафу в коридоре. Главное — доступность и сухость.

Нужно ли заземление для насоса повышения давления?

Для насосов 24В постоянного тока — нет. Низкое напряжение безопасно само по себе. Для насосов 220В — да, обязательно, и лучше через УЗО.

Как рассчитать диаметр труб?

Для квартиры достаточно: магистраль от стояка — 25 мм, ветки к точкам — 20 мм, подводка к смесителю — 16 мм. Для частного дома с несколькими санузлами — магистраль 32 мм. Уточняйте у сантехника с учётом реального давления в стояке.

Стиральная машина не набирает воду — это давление?

Часто — да. Машинки требуют минимум 0,5–1 бар. При тройниковой схеме в час пик стиральная машина может просто не запустить набор воды. Подробнее — в статье стиральная машина не набирает воду: проверяем давление.

Итог: как выбрать

Студия или однушка с одним санузлом — тройниковая вполне справится, сэкономите деньги без потери комфорта.

Двушка и больше, два санузла, частный дом — коллекторная. Она окупится уже на первом аварийном ремонте, когда перекроете одну ветку вместо всего водоснабжения.

Этаж выше 4-го, удалённые точки или фильтры в системе — закладывайте место под насос повышения давления. Это дешевле, чем решать проблему после ремонта. Если понадобится замена насоса или ремонт — почитайте про типичные неисправности: ремонт насоса повышения давления: типичные неисправности.

Выбор схемы разводки — это архитектурное решение, которое принимается один раз. Потратьте день на проектирование и сэкономите месяц на переделках.
