Разводка электропроводки в квартире: схема, кабель, автоматы

Пожар из-за проводки в 70% случаев начинается не от короткого замыкания, а от перегрева кабеля, который взяли «на глазок» — тоньше, чем требует нагрузка. Разберём, как посчитать сечение, выбрать автоматы и развести линии так, чтобы через пять лет не пришлось вскрывать стены.

Лучевая или шлейфовая схема

Шлейфовая схема — розетки соединены последовательно, от щита идёт один кабель на всю группу. Дешевле по материалу, но если кабель повредился в начале цепи — обесточится вся линия.

Лучевая схема — от щита к каждой точке (или небольшой группе) идёт отдельный провод. Кабеля уходит больше, зато каждая линия защищена своим автоматом и не тянет за собой соседние розетки.

Практика электриков: мощные потребители — стиральная машина, духовой шкаф, бойлер, тёплый пол — всегда выводят отдельным лучом с собственным автоматом. Сажать их в общую группу с розетками — частая причина ложных отключений.

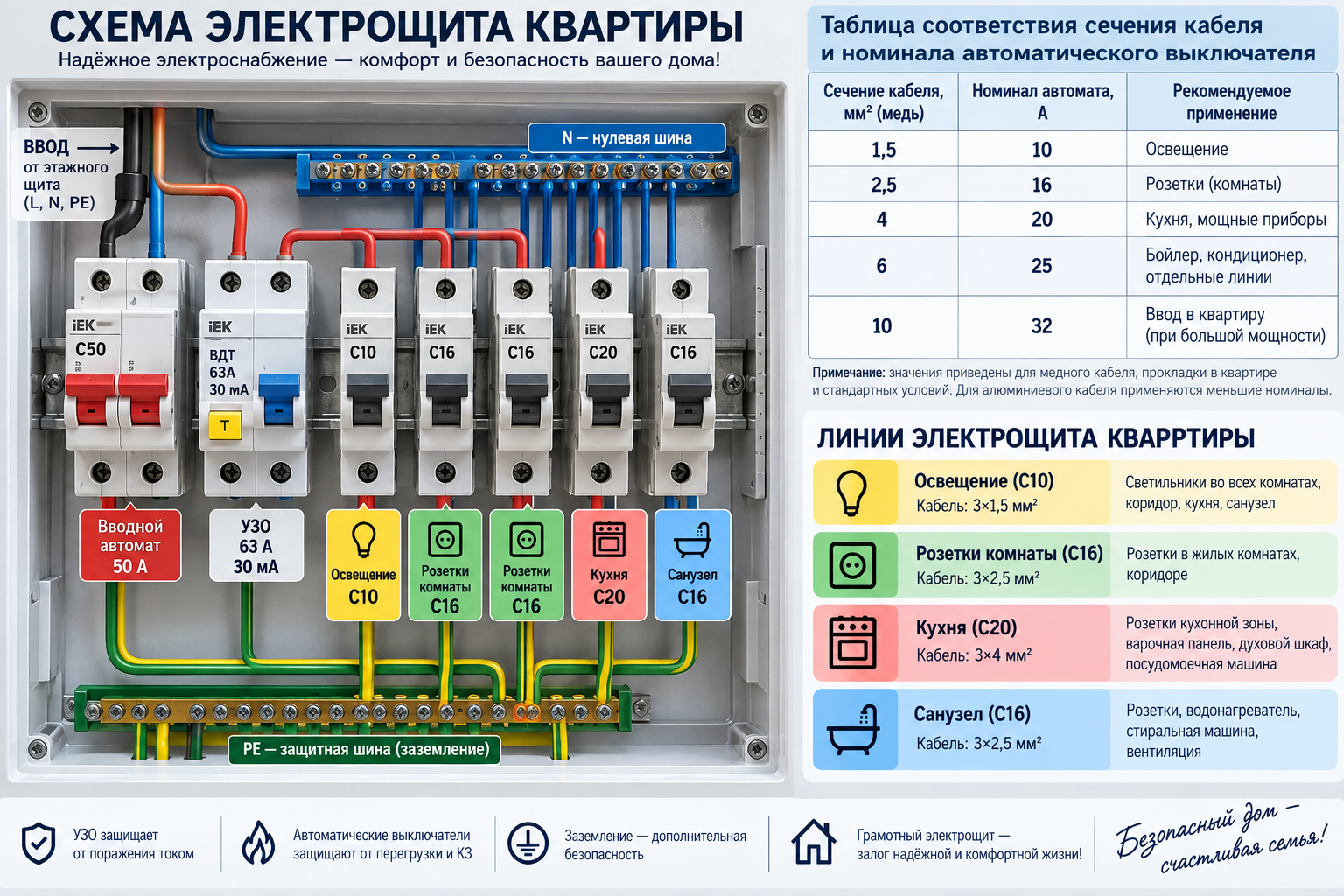

Сечение кабеля и номинал автомата

Автомат защищает не розетку, а кабель — он должен отключаться раньше, чем провод перегреется. Если поставить автомат на 25А на линию сечением 1,5 мм², защита не сработает при перегрузке, и кабель начнёт греться под изоляцией.

Автоматы и УЗО: обязательный минимум

Автомат защищает от короткого замыкания и перегрузки. УЗО (устройство защитного отключения) реагирует на утечку тока — например, если человек коснулся оголённого провода или пробило корпус стиральной машины.

В санузле и на кухне УЗО обязательно — там рядом вода и заземлённые металлические поверхности. Удобнее ставить не пару «автомат + УЗО», а дифавтомат — он совмещает обе функции в одном модуле и экономит место в щите.

Отдельная линия для мощной техники

Электрический тёплый пол почти всегда требует своей линии с УЗО — производители греющих матов прямо прописывают это в паспорте, а не как рекомендацию. То же касается насосного оборудования: если на даче стоит насос повышения давления и параллельно работают другие мощные приборы, суммарный ток может превысить номинал общего автомата — мы разбирали похожий сценарий в статье про падение давления при поливе огорода.

Типичные ошибки при разводке

• Одна группа на всю квартиру. Любая неисправность — и обесточена вся проводка, включая холодильник.
• Кабель без запаса по сечению. Экономия 200–300 рублей на метраже оборачивается риском перегрева через 3–5 лет активной эксплуатации.
• Скрутки вместо клеммников. Скрутка окисляется и греется в месте контакта — по правилам устройства электроустановок соединение только через клеммную колодку, сварку или опрессовку.
• УЗО без заземления. В старых домах без PE-проводника УЗО работать не будет — сначала нужен контур заземления, а не просто модуль в щите.
• Автомат «на глаз» без расчёта нагрузки. Номинал подбирают под сечение кабеля и суммарную мощность приборов на линии, а не по принципу «чем больше, тем безопаснее».

Частые вопросы

Какое сечение кабеля брать для розеток на кухне? Минимум 2,5 мм² для обычных розеток, отдельная линия 4 мм² под плиту и духовку.

Нужен дифавтомат или связка УЗО + автомат? Дифавтомат компактнее и проще в монтаже, связка — дешевле и удобнее в ремонте: перегорел автомат, УЗО менять не нужно.

Сколько розеток можно повесить на одну группу? Ориентир — не больше 5–6 точек на линию 2,5 мм² с автоматом 16А, при условии, что суммарная нагрузка не превышает расчётную мощность.

Штроба в стене или кабель-канал? Штроба — для капитального ремонта, кабель-канал — если стены трогать не планируется или проводка временная.

Можно ли подключить бойлер и стиральную машину на одну линию? Формально можно, но при одновременной работе суммарный ток легко превысит номинал 16А — практичнее развести их отдельными лучами.
