Расстояние между насосом и обратным клапаном: нормы монтажа

Половина жалоб на гидроудар и стук в трубах после установки насоса связана не с самим насосом, а с обратным клапаном: его ставят в обратном направлении или на вертикальном участке, где лепесток физически не может закрыться.

Точных сантиметров в СНиПах на этот случай нет. Куда важнее направление потока и тип участка трубы, а не расстояние в цифрах.

Почему клапан ставят до насоса, а не после

Задача клапана — удерживать воду в камере насоса между включениями. Логика проста: клапан пропускает воду в одну сторону, к насосу, и не даёт ей уйти обратно, когда насос стоит.

Если поставить его после насоса (на выходе), камера насоса не остаётся заполненной. Пустая камера при следующем запуске означает завоздушивание и риск сухого хода, если давление на входе временно упало. Контакт с воздухом в простое дополнительно способствует коррозии внутренних деталей, а запуск на пустую камеру — это удар крыльчатки по воздуху вместо плавного старта по воде.

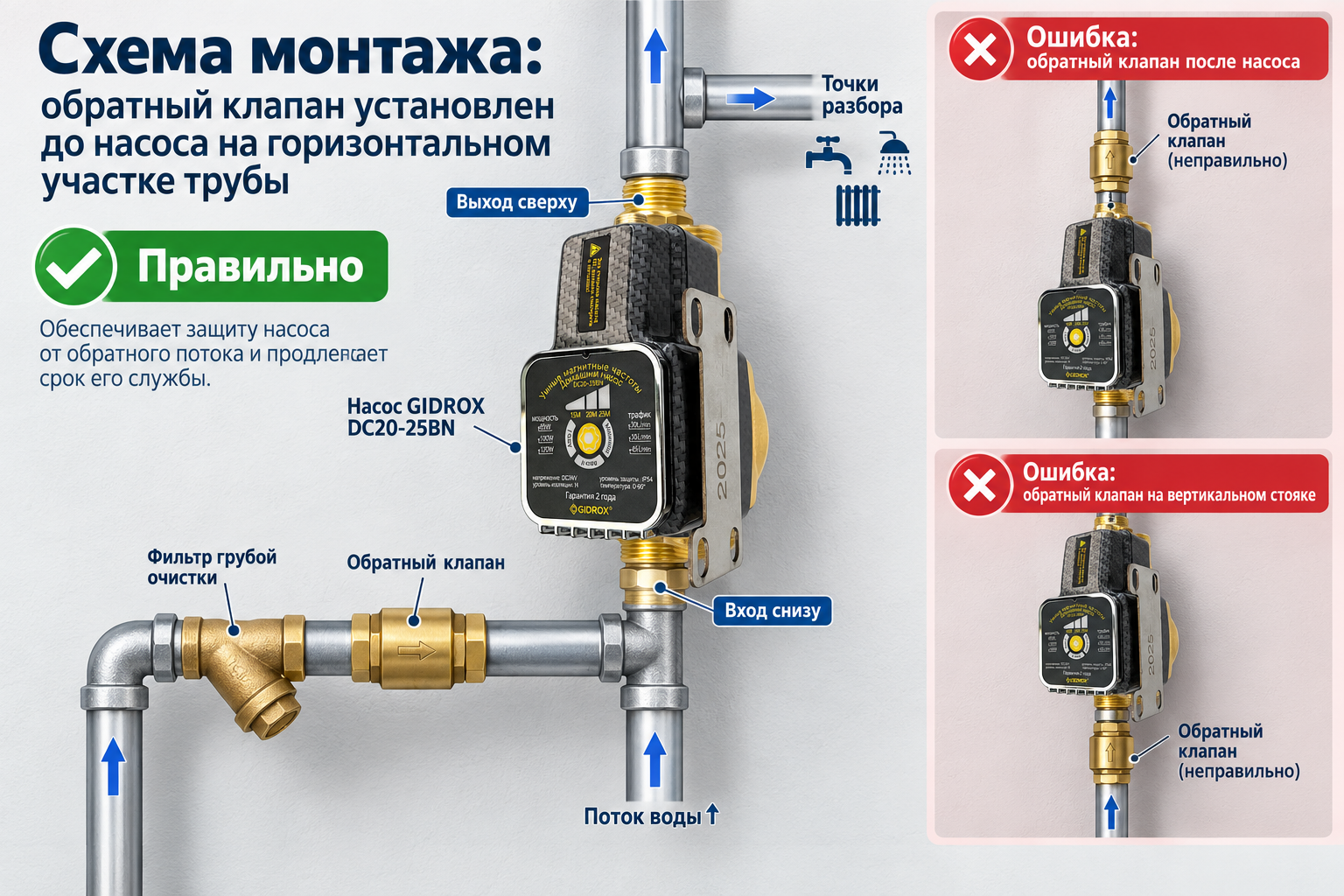

Поэтому правильная точка монтажа — всегда до насоса, на линии подачи, до входного патрубка.

Какой участок трубы нужен клапану

Стандартный обратный клапан (Wikipedia) лепесткового типа закрывается под собственным весом створки. Значит, труба на этом отрезке должна идти строго горизонтально — на вертикальном участке лепесток либо не прилегает плотно, либо залипает открытым.

Если горизонтального отрезка нет вовсе (например, труба сразу уходит из скважины вверх), ставят пружинный клапан — он держит направление в любом положении благодаря подпружиненному запорному элементу.

На корпусе любого обратного клапана есть стрелка — она показывает направление разрешённого потока. Перед монтажом сверяйте её с направлением движения воды к насосу, а не от него: перепутанная стрелка — самая частая ошибка при самостоятельной установке.

Типичные ошибки при монтаже

• Клапан стоит после насоса вместо входа — камера насоса не остаётся заполненной, отсюда риск завоздушивания и сухого хода при повторном запуске.
• Лепестковый клапан смонтирован на вертикальном стояке — створка не закрывается полностью.
• Клапан вплотную к колену или тройнику — турбулентный поток мешает плотному прилеганию лепестка.
• Клапана вообще нет, потому что в насосе есть автоматика — автоматика управляет запуском по потоку, а не блокирует обратный ход воды.
• Используется клапан с меньшим диаметром, чем патрубок насоса — создаёт лишнее сопротивление и шум.

Связь с гидроударом и гидроаккумулятором

Резкое закрытие клапана при остановке насоса иногда даёт щелчок в трубе — это нормально, если звук короткий и единичный. Если клапан щёлкает многократно подряд, причина обычно не в нём, а в давлении в системе: частые срабатывания гидроаккумулятора создают те же симптомы и требуют отдельной проверки мембраны и давления воздуха.

Частые вопросы

На каком расстоянии от насоса ставить клапан?

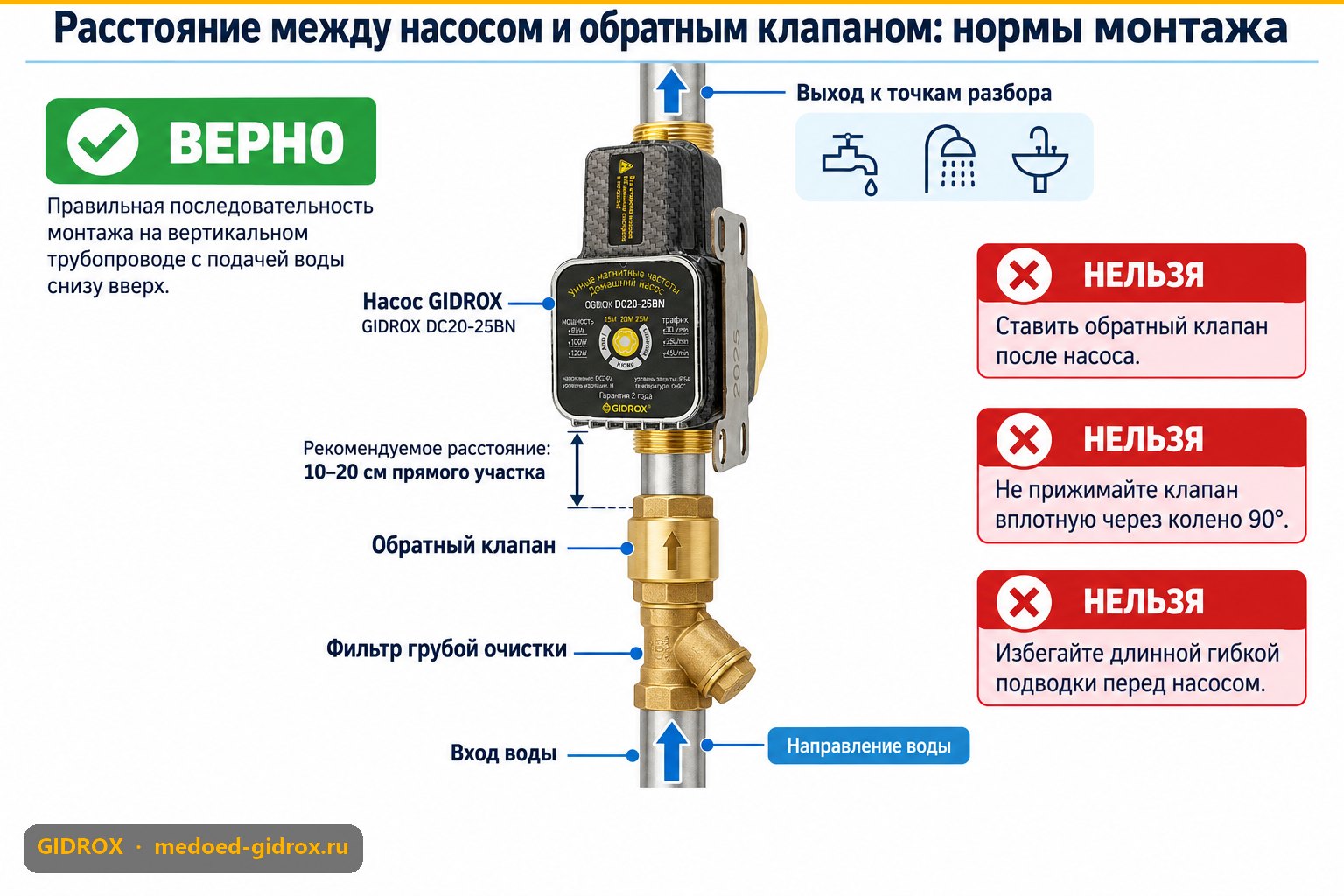

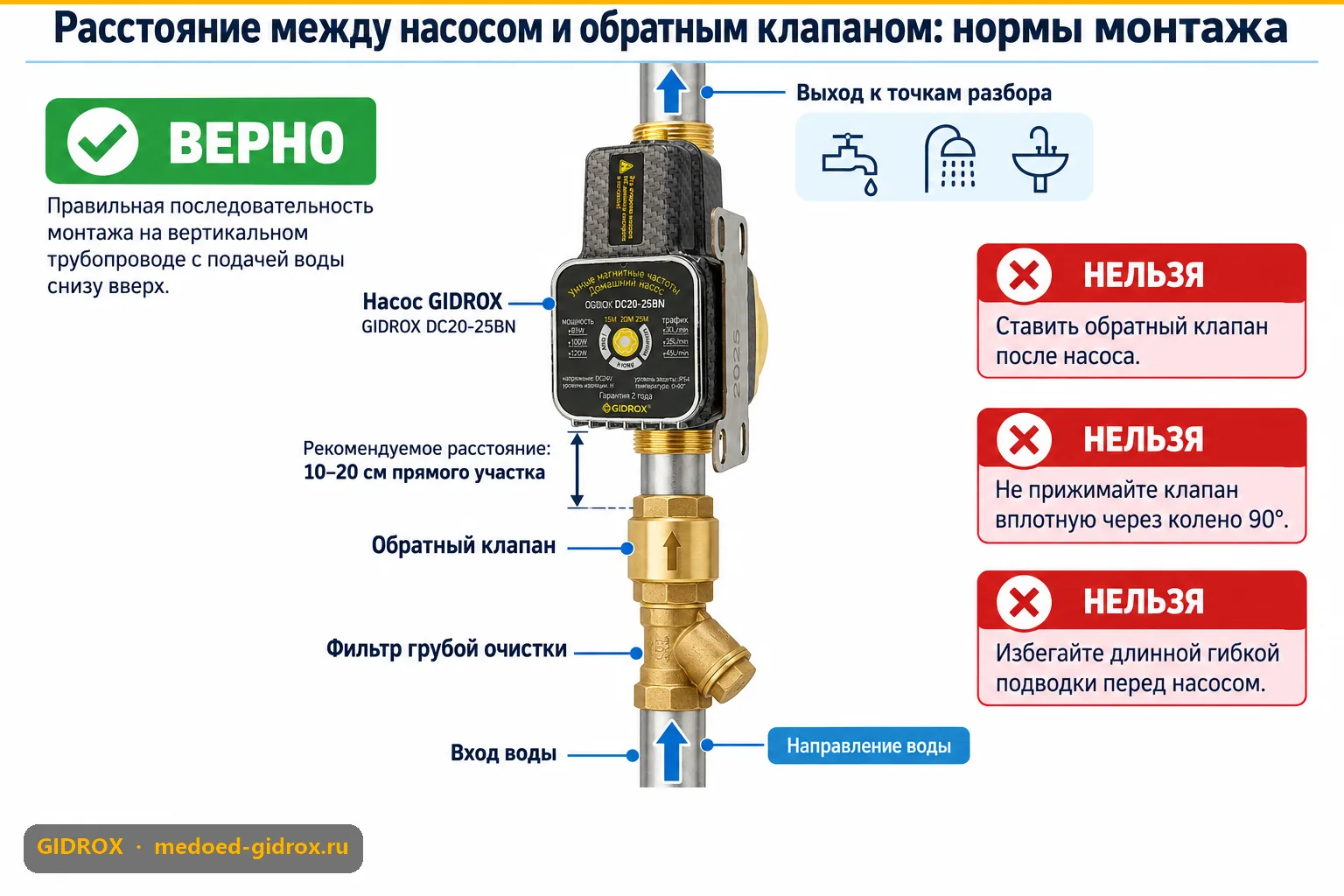

Жёсткой цифры в сантиметрах нет. Клапан ставят как можно ближе к входному патрубку насоса, но на прямом участке — без колен и тройников впритык с обеих сторон.

Нужен ли клапан, если насос работает от 24В с датчиком потока?

Да. Датчик протока — это элемент автоматики запуска и остановки, он реагирует на движение воды в трубе, а не защищает от обратного тока. Функции датчика и клапана не перекрываются.

Можно ли обойтись без обратного клапана?

Технически насос проработает и без него, но камера не будет оставаться заполненной между включениями — отсюда завоздушивание и риск запуска «на сухую» при каждом новом разборе воды. Для скважинных систем это дополнительно связано с завоздушиванием — подробнее в статье о том, почему скважинный насос часто отключается.

Что если труба идёт сразу вертикально от скважины?

В этом случае горизонтального лепесткового клапана не ставят — выбирают пружинный, он одинаково держит направление на вертикальном и горизонтальном участке.
