Расширительный бак в системе отопления: зачем нужен и как рассчитать объём

Вода при нагреве от 20 до 90°C увеличивается в объёме почти на 3,6%. Без расширительного бака этот излишек стравливается через предохранительный клапан, и система постепенно теряет давление и воду.

Классическая картина: клапан на котле периодически подтекает, манометр скачет от 1 до 3 бар в течение суток, а хозяин каждые пару месяцев доливает воду в систему. Причина почти всегда одна — бак подобран «на глаз» или вообще отсутствует.

Зачем нужен расширительный бак

Теплоноситель в закрытой системе некуда деваться при нагреве. Если объём не компенсировать, давление растёт лавинообразно: уже при +70°C оно способно превысить рабочий предел котла.

Мембранный бак принимает этот избыток воды, гасит скачки давления при пусках насоса и защищает систему отопления (Wikipedia) от постоянных срабатываний клапана — а значит, и от лишнего воздуха, который через клапан подсасывается обратно и разгоняет коррозию труб и радиаторов.

Как устроен мембранный бак

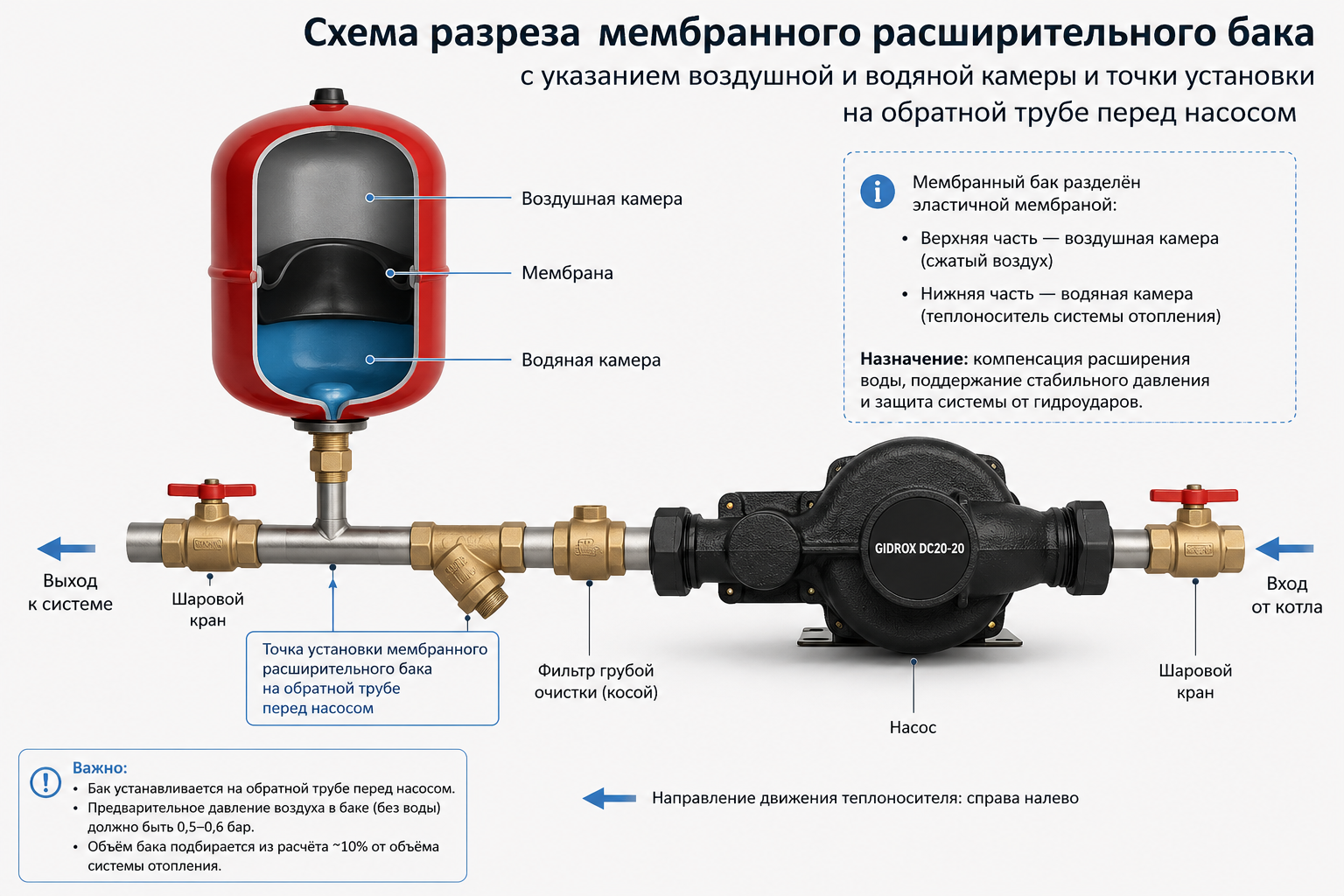

Внутри корпуса — резиновая мембрана, разделяющая бак на две камеры: воздушную (азот под давлением) и водяную. Пока давление в системе ниже, чем в воздушной камере, вода в бак не заходит. Когда теплоноситель нагревается и расширяется, он поджимает мембрану, и лишний объём уходит в бак.

Ключевой момент, который часто упускают: заводское давление воздуха (обычно 1,5 бар) — не универсальное. Его нужно подогнать под статическую высоту конкретной системы до заполнения контура водой.

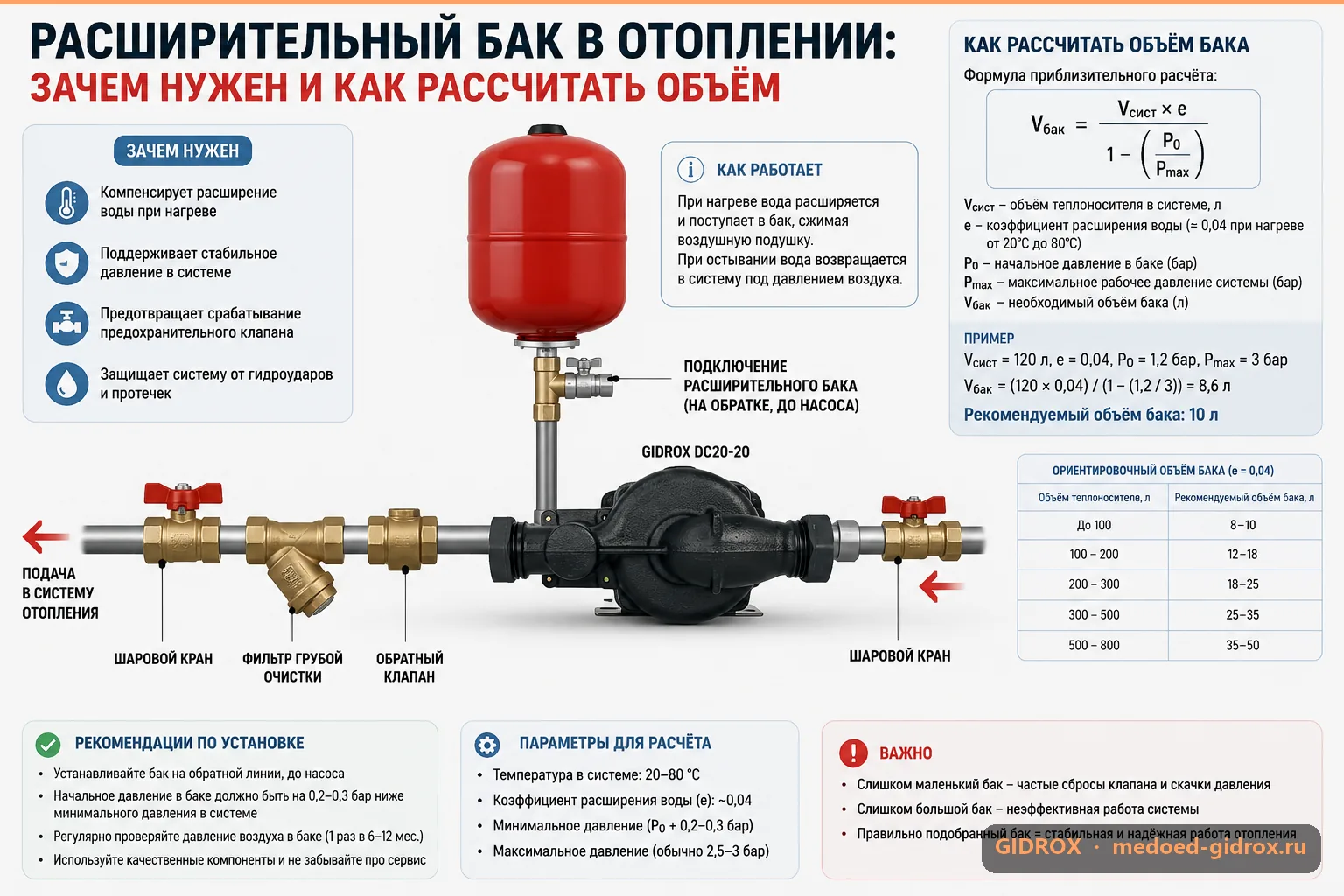

Как рассчитать объём бака

Формула

Практический расчёт для радиаторной системы выглядит так:

V_бака = (V_сист × e) × (P_max + 1) / (P_max − P_min)

• V_сист — объём теплоносителя в системе (котёл + трубы + радиаторы), л
• e — коэффициент расширения воды, для нагрева до 90°C берут 0,0359
• P_min — давление подпитки (обычно равно статическому столбу воды в системе, бар)
• P_max — максимально допустимое давление, обычно 90% от порога срабатывания предохранительного клапана

Пример расчёта

Система на 150 л, максимальный нагрев 90°C, высота стояка 8 м (≈0,8 бар статики, подпитка выставлена на 1,0 бар), клапан настроен на 3 бар.

Объём расширения: 150 × 0,0359 ≈ 5,4 л.
P_max = 3 × 0,9 = 2,7 бар.
V_бака = 5,4 × (2,7+1) / (2,7−1,0) = 5,4 × 3,7 / 1,7 ≈ 11,7 л.

С округлением до ближайшего серийного размера ставят бак на 18 л — с запасом на неточности замеров и будущее подключение радиатора.

Ориентировочные размеры без формулы

Если система типовая (подпитка ~1 бар, клапан на 3 бар), можно опираться на упрощённое правило — 10-12% от объёма теплоносителя:

Это прикидка для предварительного выбора модели в магазине, не замена расчёту — при других значениях подпитки или клапана цифры сдвигаются на 20-30%.

Типичные ошибки при выборе и монтаже

1. Бак ставят после насоса. Правильное место — на обратной трубе рядом с котлом, до всасывающего патрубка циркуляционного насоса. Иначе перепады давления от работы насоса искажают показания и ускоряют износ мембраны.
2. Не проверяют давление воздуха перед монтажом. Заводская настройка редко совпадает с реальной статикой конкретного дома.
3. Перекрывают кран на подводке к баку. На этой линии не должно быть запорной арматуры, которую можно случайно закрыть — иначе бак фактически отключается от системы.
4. Экономят на объёме. Заниженный бак заставляет клапан открываться при каждом цикле нагрева — вода уходит, а через клапан внутрь подсасывается воздух.
5. Путают бак для отопления с баком для ГВС. У них разный материал мембраны и разная совместимость с антифризом — менять местами нельзя.

Перед установкой всегда проверяйте давление воздуха в баке автомобильным насосом с манометром через ниппель — без воды в системе. Расхождение всего в 0,3 бар со статикой дома либо не даст баку сработать вовремя, либо вызовет постоянные срабатывания клапана.

Кстати, скачки давления из-за неверно подобранного бака — одна из скрытых причин преждевременного выхода насосов из строя: постоянные удары давления изнашивают уплотнения так же, как и прямые гидроудары в трубопроводе.
