Положение оси насоса GIDROX при монтаже: как ставить правильно

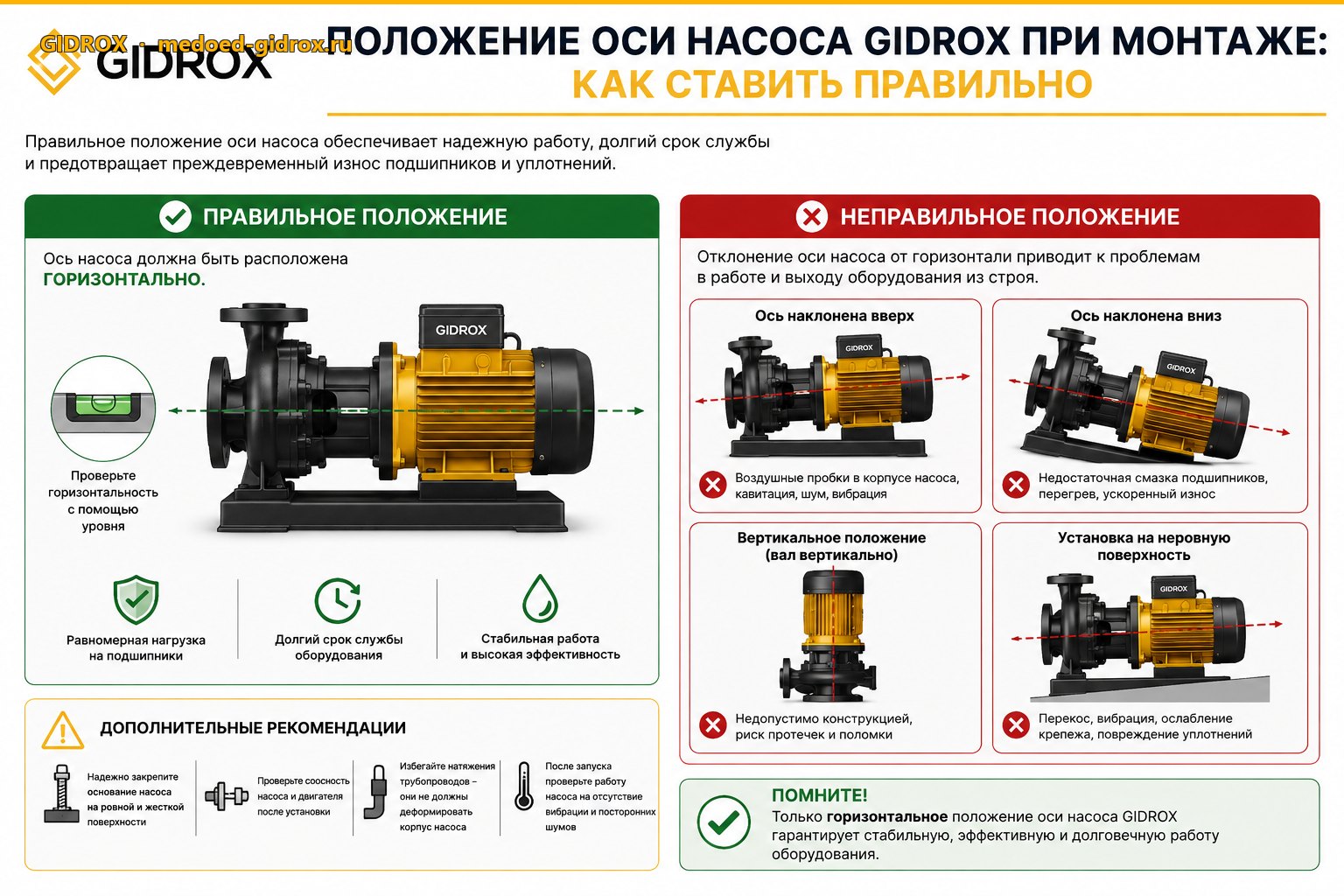

Вопрос «где должна быть ось насоса» обычно появляется перед монтажом, когда насос нужно поставить в тесном шкафу, под раковиной или рядом со счётчиком. Главное правило для GIDROX простое и обязательное: у DC15, DC20 и DCG ось двигателя всегда должна быть горизонтальной.

Важное правило для GIDROX DC15, DC20 и DCG: ось двигателя всегда должна быть горизонтальной. Не ставьте насос мотором вверх, мотором вниз или вертикально ради удобства в шкафу. Для этих DC-насосов правильное положение одно: вал и мотор лежат по горизонтали, а стрелка на корпусе совпадает с направлением потока воды.

Ось двигателя — это воображаемая линия через центр мотора и ротора. Если смотреть на насос сбоку, мотор не должен стоять «носом вверх» или «носом вниз». Горизонтальное положение помогает насосу работать ровнее и снижает риск лишнего шума, воздуха и нестабильного запуска.

Как понять, что насос стоит правильно

  • корпус насоса закреплён без перекоса;
  • ось двигателя расположена горизонтально: это обязательное положение для всех DC15, DC20 и DCG;
  • стрелка направления потока совпадает с реальным движением воды;
  • перед насосом есть нормальная подача воды;
  • фильтр грубой очистки установлен до насоса.

Если сомневаетесь в общей схеме подключения, начните с материала как подключить насос повышения давления. Там проще увидеть последовательность элементов: подача воды, фильтр, насос и дальше разводка к точкам водоразбора.

Почему положение оси важно

Насос работает не только как электрическое устройство, но и как гидравлический узел. Для него важны заполнение водой, отсутствие воздуха в корпусе и нормальный проток. Если поставить насос с неправильным положением двигателя, система может быстрее завоздушиваться, а работа станет шумнее.

Сам термин «ось» в технике означает линию вращения или геометрическую линию детали. Если нужно вспомнить базовое понятие, можно посмотреть справку: ось. В монтаже GIDROX это не просто рекомендация, а рабочее правило для DC-моделей: двигатель и вал держим горизонтально.

Частые ошибки при установке

  1. Смотрят только на то, помещается ли насос в нишу, и забывают про положение двигателя.
  2. Путают направление стрелки на корпусе и ставят насос против движения воды.
  3. Ставят фильтр после насоса, хотя грязь лучше задерживать до входа в насос.
  4. Не стравливают воздух после монтажа и сразу ждут стабильного напора.

Если после установки напор сначала был нормальным, а потом ослаб, причина может быть не в положении оси, а в воздухе в системе. Такой сценарий отдельно разобран в статье про слабый напор воды в кране.

Про обратный клапан

У моделей GIDROX нет встроенного обратного клапана. Если по схеме нужен клапан, его ставят отдельно и по направлению воды. Обозначение BN в названии модели означает латунный корпус, а не наличие клапана.

Если вопрос именно в том, удерживать ли воду в линии, полезнее читать отдельный материал по внешнему обратному клапану. Важная мысль здесь такая: клапан не заменяет правильное положение насоса и не исправляет ошибку направления потока.

Короткий вывод

При монтаже GIDROX держите ось двигателя горизонтально, соблюдайте направление воды по стрелке и не забывайте про фильтр перед насосом. Точные размеры и характеристики моделей смотрите в каталоге GIDROX.
