Где находится ось насоса и почему её положение при монтаже решает всё
Насос повышения давления ставят криво — «лишь бы влезло под мойку» — а через месяц он воет и уходит в перегрев, и хозяин уверен, что попался бракованный экземпляр. На деле проблема часто не в насосе, а в том, что его вал развёрнут не в ту сторону.

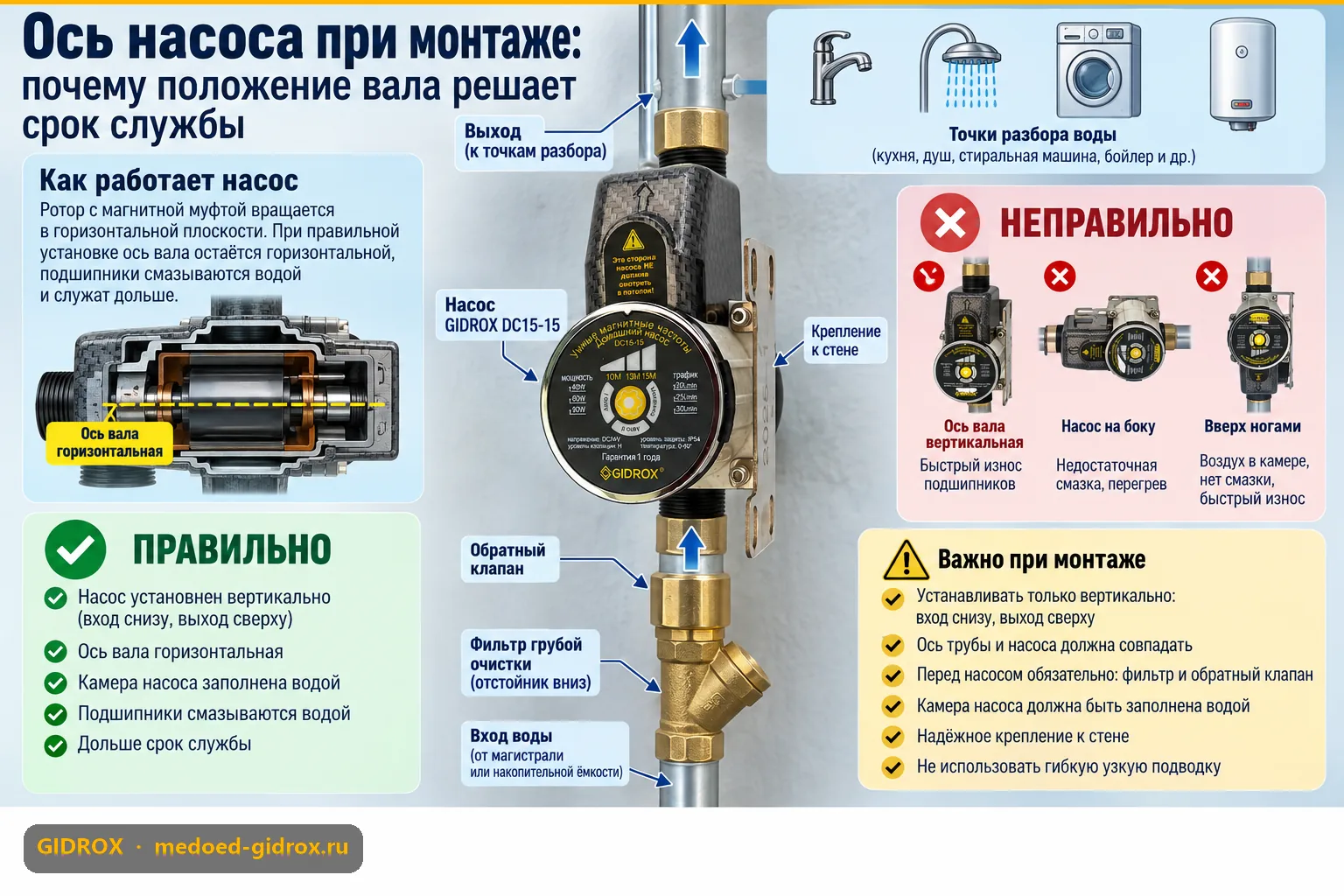

Ось насоса — это линия, вдоль которой вращается вал с крыльчаткой. У бытовых поверхностных моделей (в том числе у насосов повышения давления вроде GIDROX) она горизонтальная: мотор и рабочее колесо сидят на одном валу, лежащем параллельно полу. Это не деталь для инженеров — от неё зависит, проживёт насос два года или два месяца.
Почему нельзя ставить насос «на попа»
У насосов повышения давления, включая линейку GIDROX, единственный критерий правильного монтажа — ось двигателя должна быть строго горизонтальной. Как это выглядит снаружи, зависит от серии: у вихревых моделей DC (DC15-15, DC15-18N, DC15-18BN, DC20-20, DC20-25N, DC20-25BN) горизонтальной оси соответствует панель управления, развёрнутая вбок, а у центробежных моделей с мокрым ротором DCG (DCG15-20N, DCG20-25N) — панель, развёрнутая вверх или вниз. Логика у этих двух серий обратная: то же положение панели, которое для DC является правильным, для DCG означает вертикальную ось и наоборот.
Разверните насос так, что ось окажется вертикальной, — и последствия зависят от типа насоса:
- у вихревых моделей DC вал перестаёт нормально охлаждаться и смазываться — перегрев и отказ;
- у моделей с мокрым ротором DCG в верхней части камеры образуется воздушная подушка, ротор остаётся без смазки — тоже отказ.
Техническое правило для GIDROX простое: ось насоса должна быть строго горизонтальной — альтернативы производитель не предусматривает. Разница между сериями только в том, как эта горизонтальность выглядит снаружи по положению панели управления.

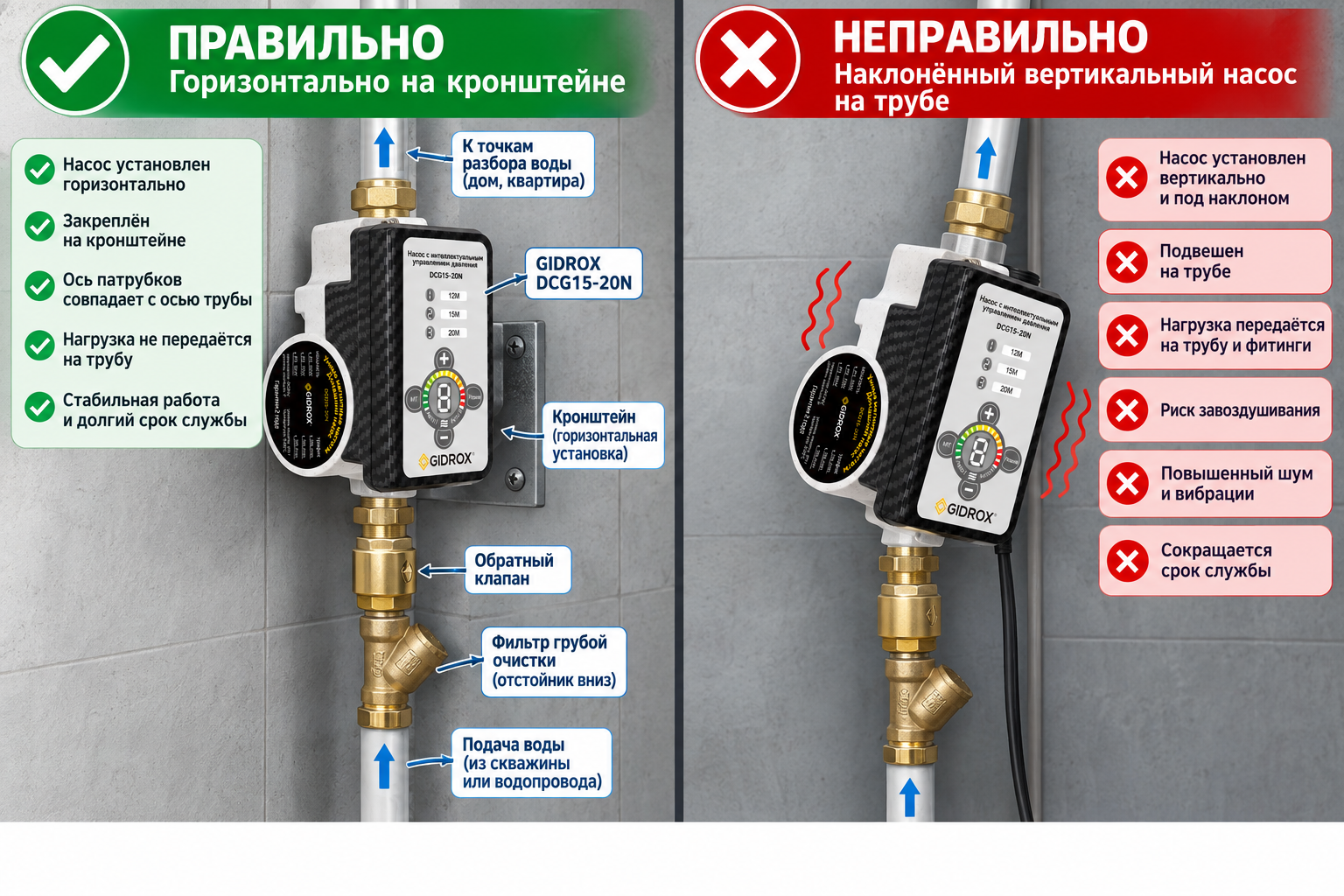

Как понять, что насос стоит правильно
Три проверки за минуту
| Проверка | Норма | Ошибка |
|---|---|---|
| Положение вала | строго горизонтально, уровень показывает 0° | вал развёрнут не горизонтально (заметный наклон или вертикальная установка) |
| Панель управления / клеммная коробка | положение соответствует горизонтальной оси вашей серии (см. выше — у DC вбок, у DCG вверх или вниз) | развёрнута в положение, при котором ось насоса становится вертикальной |
| Опора | насос стоит на кронштейне/полке, трубы не держат его вес | насос «висит» на подводящей трубе |
Последний пункт бьют чаще всего: труба не рассчитана на массу насоса, а вибрация от работающего мотора расшатывает резьбовое соединение за несколько месяцев. Насос должен стоять на собственной опоре, а трубы — просто подключаться к патрубкам без натяга.
Куда девать воздух: обратный клапан и ось насоса
Обратный клапан ставится не на выходе, а до насоса, на горизонтальном участке трубы перед входным патрубком — стандартный лепестковый клапан работает корректно именно в горизонтальном положении. Пружинный клапан допустим только если в разводке физически нет ни одного горизонтального отрезка. Подробнее о типичных ошибках при разводке труб и слабом напоре после ремонта — в статье про ремонт ванной под ключ и ошибки монтажа.
Народные вопросы
Можно ли положить насос на бок вместо вертикальной стойки?
Да, «на бок» — это и есть штатное горизонтальное положение вала. Путаница возникает, когда насос путают со скважинным погружным насосом (Wikipedia) — у тех ось действительно вертикальная, но это другой класс оборудования.
Почему после установки насос загудел сильнее, чем в магазине?
Чаще всего — вибрация передаётся через жёстко закреплённые трубы или неровную опору. Производитель заявляет около 35 дБ, но при плотном контакте с металлической стойкой или гипсокартонной перегородкой звук резонирует и кажется громче. Прокладка резиновой демпферной подкладки под насос обычно снимает проблему за 10 минут.
Что будет, если случайно поставить насос вертикально на время, пока делаю ремонт?
Кратковременно — ничего критичного, но не оставляйте так в работе. Если планируется постоянная эксплуатация, вернуть горизонтальное положение нужно до первого продолжительного цикла работы, иначе неравномерный износ подшипников накопится необратимо.
Нужно ли выравнивать насос строительным уровнем или на глаз достаточно?
Уровнем. Небольшой перекос корпуса легко принять на глаз за «горизонтально», а по факту ось окажется не строго горизонтальной — а именно строгая горизонталь и есть единственное условие правильного монтажа GIDROX.
Что учесть при выборе места монтажа
- Ровная горизонтальная опора — полка, кронштейн, стойка, а не подвес на трубе.
- Доступ к клеммной коробке и разъёмам сверху или сбоку, не снизу.
- Горизонтальный участок трубы перед входом — для установки обратного клапана.
- Запас пространства для обслуживания — снять крышку, проверить уплотнение.
Автоматика GIDROX запускает и останавливает насос по датчику протока, а не по реле давления, как в классических насосных станциях. Для насосов на 24В, которые нашу подборку, производитель указывает горизонтальный монтаж оси как единственный штатный вариант.
Насос, установленный по оси правильно, работает тише, служит дольше и не создаёт сюрпризов в виде перегрева или отказа через месяц после установки. Пять минут с уровнем при монтаже экономят потом визит мастера и замену насоса или его узлов.
