Насос GIDROX 24В: как подключается блок питания и что нельзя делать

У GIDROX важная особенность по питанию: сам насос работает от 24 В. В розетку 220 В включается не насос напрямую, а комплектный блок питания. Он преобразует сетевое напряжение в 24 В, и уже от этих 24 В работает насос.

Из-за этой детали иногда появляются ошибки в монтаже и в описаниях: пишут, будто насос можно подключить прямо к 220 В. Так делать нельзя. Для насоса нужен штатный адаптер питания, а розетка 220 В нужна только для адаптера.

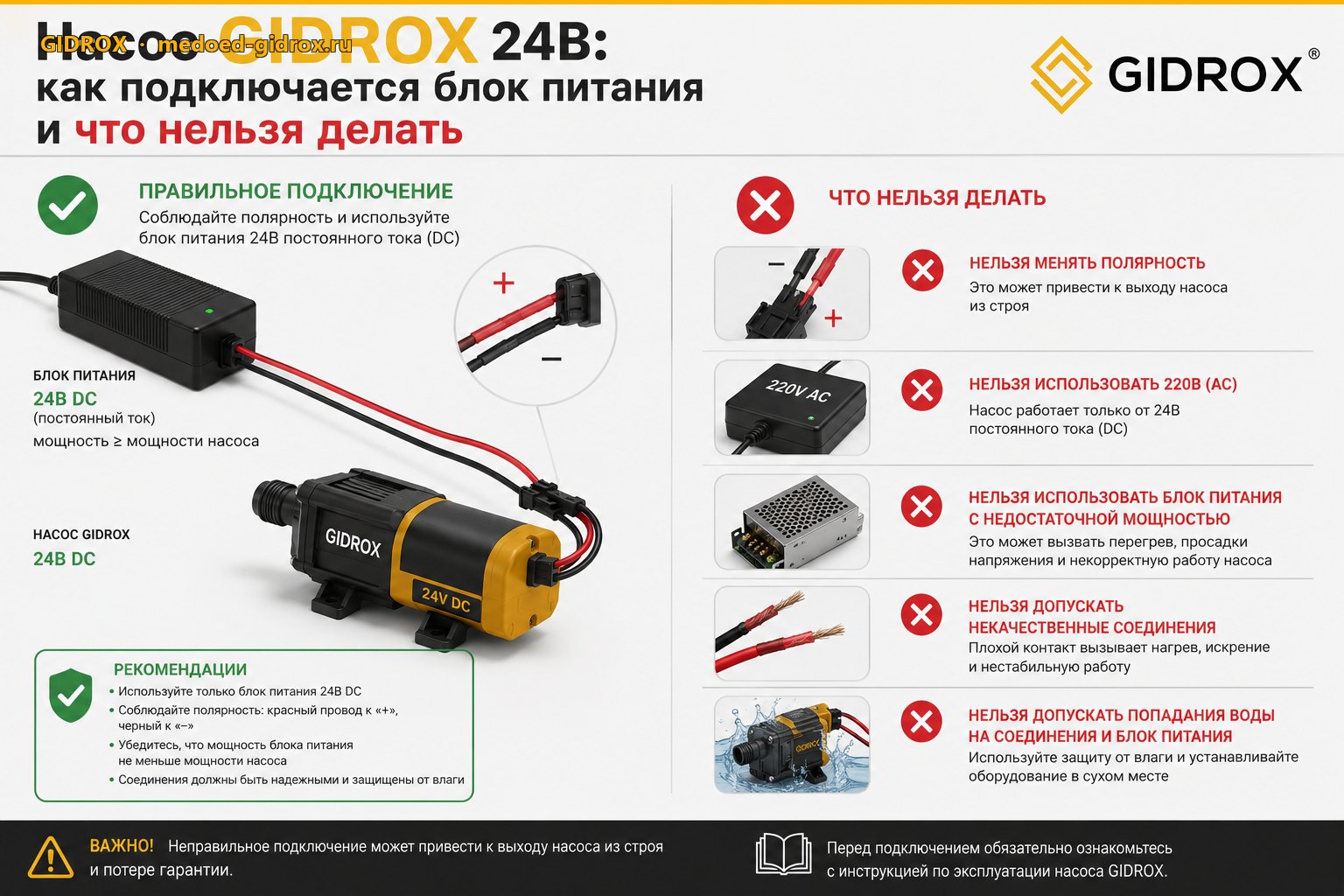

Как выглядит правильная схема

  1. Блок питания подключается в обычную розетку 220 В.
  2. На выходе блока питания получается 24 В постоянного тока.
  3. К насосу подключается именно линия 24 В.
  4. Насос работает в выбранном режиме и реагирует на проток воды через датчик протока.

Если коротко: 220 В доходит только до блока питания, а не до корпуса насоса. Это похоже на зарядку ноутбука: в розетку включается адаптер, а устройство получает уже пониженное безопасное напряжение.

Что нельзя делать

  • нельзя подключать насос напрямую к 220 В;
  • нельзя заменять блок питания случайным адаптером без подходящих параметров;
  • нельзя оставлять соединения питания во влажном месте без защиты;
  • нельзя запускать насос снова и снова, если воды на входе нет.

Если нужен общий разбор отличий питания, см. статью насос 24В или 220В: какое питание выбрать. А базовое понятие блока питания можно посмотреть в справке: блок питания.

Почему насос останавливается без воды

Во всех моделях GIDROX есть датчик протока. Он реагирует на движение воды через насос. Когда кран открыт и вода действительно идёт, насос запускается. Если воды нет или протока недостаточно, автоматический режим не должен заставлять насос бесконечно работать всухую.

Это не отменяет правильный монтаж. Перед первым запуском нужно убедиться, что на входе есть вода, фильтр не забит, воздух из линии стравлен, а направление потока соответствует схеме. Подробнее про нехватку воды и сухой ход разобрано в статье насос с сухим ходом: что это значит.

Что проверить перед включением

  • вилка блока питания вставлена в исправную розетку;
  • провод 24 В надёжно подключён к насосу;
  • перед насосом открыт кран подачи воды;
  • фильтр грубой очистки перед насосом чистый;
  • после открытия крана вода проходит через насос.

Если насос включается, но дальше ведёт себя странно, полезно смотреть не только питание, но и индикацию. Для этого есть отдельная инструкция по миганию лампочек GIDROX.

Короткий вывод

GIDROX подключается к сети через блок питания: розетка 220 В питает адаптер, адаптер выдаёт 24 В, насос работает от 24 В. Прямое подключение насоса к 220 В недопустимо. Если нужен подбор конкретной модели и её параметры, смотрите каталог GIDROX.
