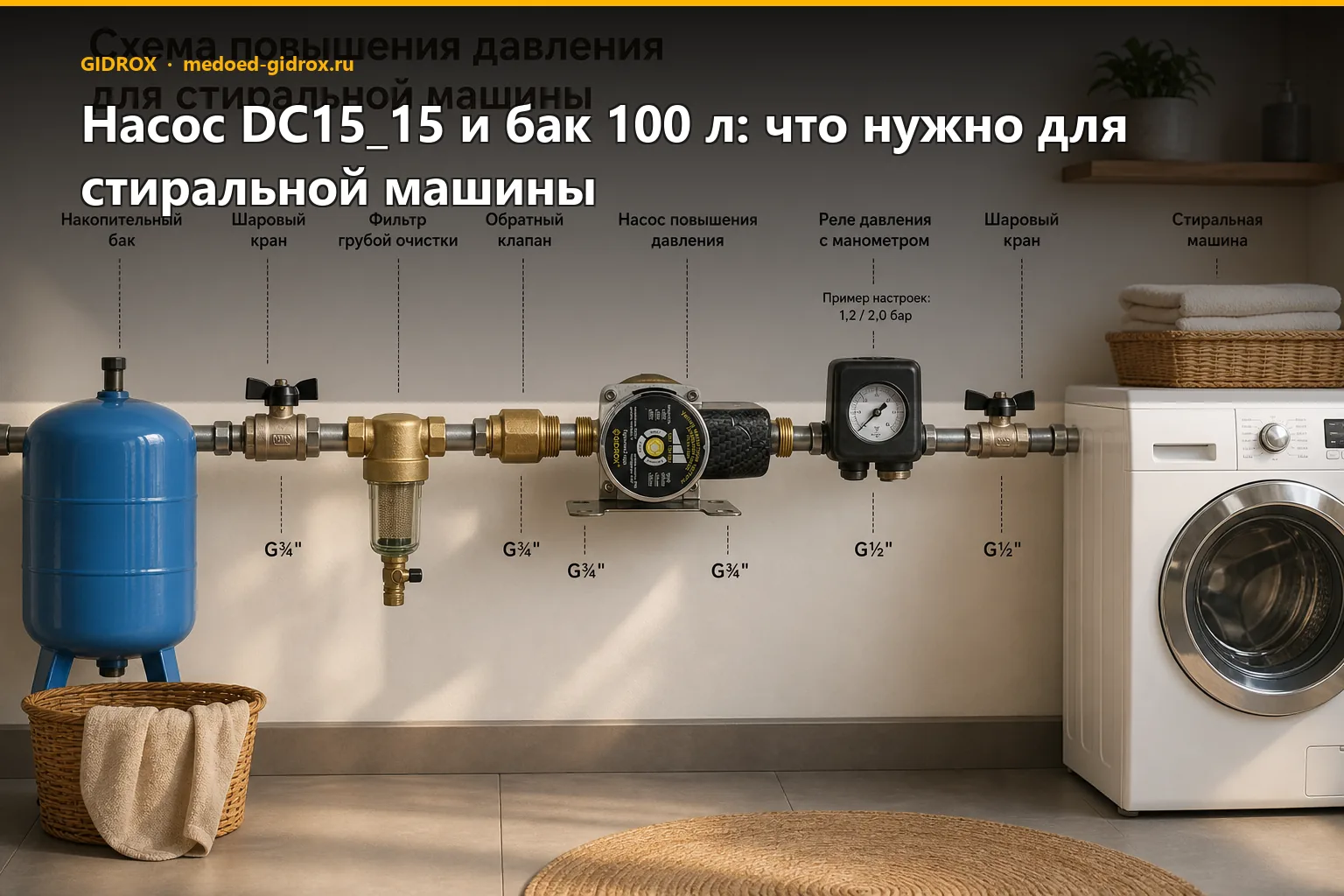

Насос DC15_15 и бак 100 л: что ещё нужно для подключения стиральной машины

Насос и бак — уже половина дела. Но без ещё трёх-четырёх элементов система либо не запустится автоматически, либо выйдет из строя за несколько недель. Вот полный список — без воды.

Почему насоса и бака недостаточно

GIDROX DC15_15 — насос без встроенного датчика потока. В линейке страница бренда модели с автоматическим запуском при открытии крана обозначаются буквой N (например, DC15_15N). Как именно работает этот датчик — подробно разобрано в статье как работает датчик потока в насосах DC20_25BN. У вашей модели этого механизма нет, значит нужна внешняя автоматика.

Без неё насос либо не включится сам, либо — если подключить напрямую — будет крутиться без остановки и перегреется. Ещё один момент: вода из накопительного бака всегда содержит примеси, которые со временем разрушают крыльчатку. А без обратного клапана при каждой остановке насоса в систему попадает воздух.

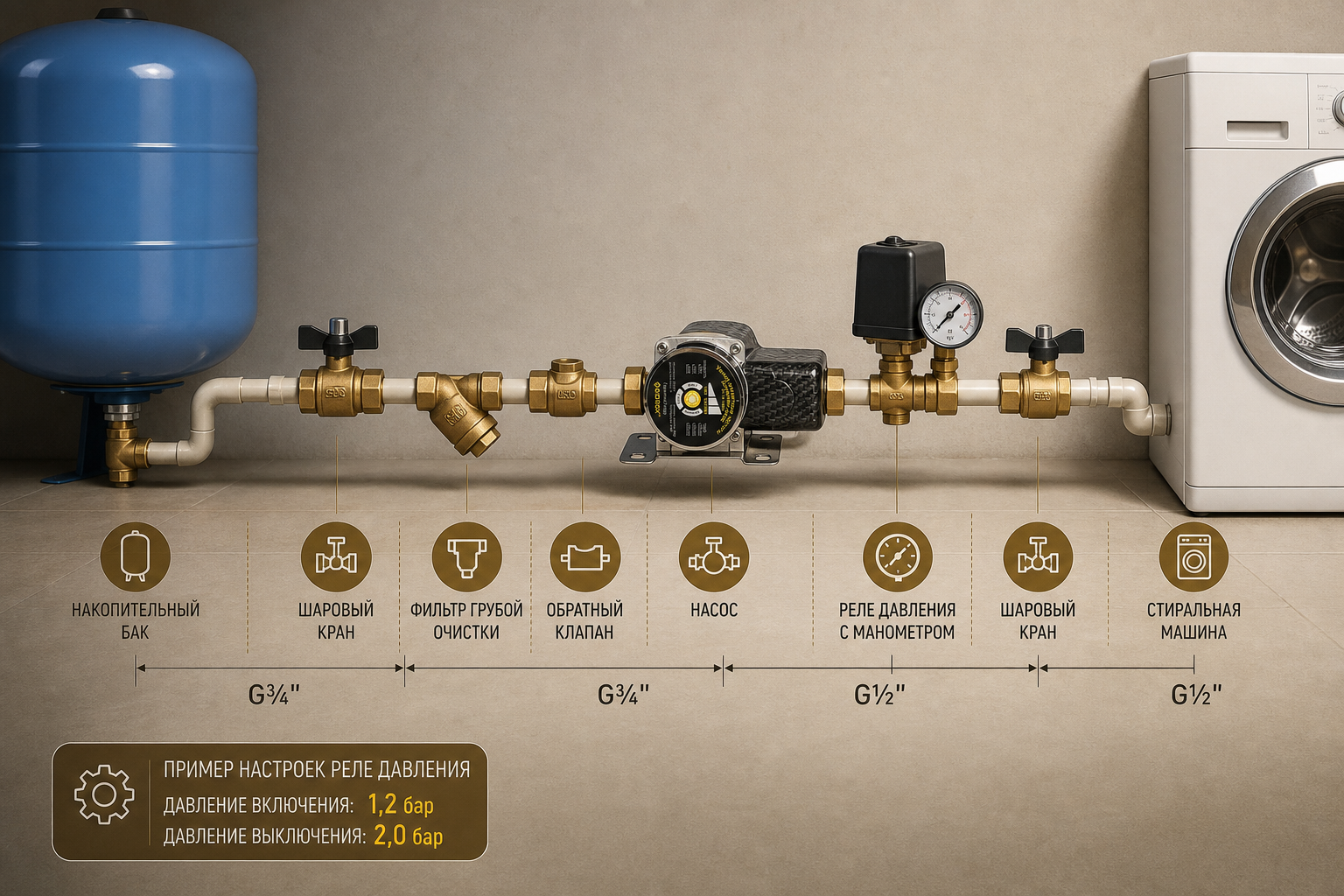

Список: что нужно докупить

1. Реле давления — обязательный элемент

Реле давления (Wikipedia) — автоматика запуска: давление упало ниже порога → насос включился, поднялось до максимума → выключился. Для стиральной машины рекомендуемые настройки:

• Включение: 1,0–1,2 бар
• Выключение: 1,8–2,0 бар

DC15_15 развивает напор 12–18 м (≈ 1,2–1,8 бар) — в эти рамки укладывается. Стиральная машина работает при давлении 0,2–10 бар, оптимум — 1,5–3 бар. Насос справляется.

Реле или датчик потока? Для стиралки реле давления надёжнее. Стиральная машина набирает воду импульсами и короткими сессиями — датчик потока может не поймать слабый поток и не включить насос вовремя. Реле давления на это не реагирует: оно смотрит только на давление в трубе. Подробное сравнение — в статье реле давления или датчик потока: что выбрать.

2. Обратный клапан

Ставится перед насосом (на входе). Обратный клапан (Wikipedia) не даёт воде вытечь обратно в бак при остановке насоса — камера насоса остаётся заполнена водой. Без него при следующем запуске насос гонит воздух вместо воды — гидроудар и ускоренный износ.

3. Фильтр грубой очистки

Устанавливается перед входом в насос. Сетка 100–200 мкм задерживает песок, ржавчину и органику из бака. Стоит недорого — защищает крыльчатку на годы вперёд.

4. Шаровые краны — минимум два

Один перед насосом, второй после. Нужны для обслуживания: замена фильтра, чистка, ремонт — без слива всей воды из бака.

5. Фитинги и переходники

Вход DC15_15 — резьба G¾", выход — G½". У большинства стиральных машин подающий шланг заканчивается G¾". Нужен переходник G½"→G¾" или напорный шланг с подходящей резьбой.

Сводная таблица: что нужно и зачем

Хватит ли 100 литров на стирку?

Современная стиральная машина потребляет 40–80 л за цикл в зависимости от программы и загрузки. Бак на 100 л покрывает одну стирку с запасом — при условии пополнения между циклами.

DC15_15 с расходом 35 л/мин легко справляется с потребностью машины: при наборе воды она тянет обычно 10–15 л/мин. Узкое место здесь — объём бака, а не насос.

Типичные ошибки при сборке системы

• Реле настроено на отсечку выше, чем насос может развить — насос крутится без остановки, перегревается и выходит из строя
• Нет фильтра перед насосом — крыльчатка изнашивается за месяцы вместо лет
• Нет воздушника в высшей точке трубопровода — воздух скапливается, насос работает вхолостую
• Обычные садовые шланги вместо напорных — рвутся при давлении 2 бар, нужны шланги с маркировкой рабочего давления от 5 бар

Ответы на частые вопросы

Насос 24В — нужно специальное подключение?

Нет. DC15_15 поставляется с блоком питания 110–240В → 24В. Просто вставляется в обычную розетку. Отдельного оборудования не нужно.

Нужен ли гидроаккумулятор?

При наличии бака 100 л — нет. Гидроаккумулятор нужен тогда, когда нет накопительного бака: он сам выступает буфером давления. Ваш бак уже выполняет эту роль.

Как часто насос будет включаться?

С реле давления — при каждом наборе воды машиной. Это нормально: насос рассчитан на частые циклы, и они не сокращают его ресурс. Главное — исключить работу всухую: для этого и нужны фильтр с обратным клапаном.

Насос шумит — это нормально?

DC15_15 на 24В работает заметно тише, чем классические насосы на 220В. Если слышен вибрационный шум — проверьте крепление: насос должен стоять на резиновой прокладке-демпфере, а не жёстко на полке. Подробнее о бесшумных насосах повышения давления для квартиры.

Что если после сборки давление нестабильное?

Первым делом — проверить воздух в системе (спустить через воздушник или самую высокую точку), затем настройки реле давления. Если насос включается и сразу выключается циклично — возможно, реле срабатывает слишком рано: увеличьте порог выключения на 0,3–0,5 бар.
