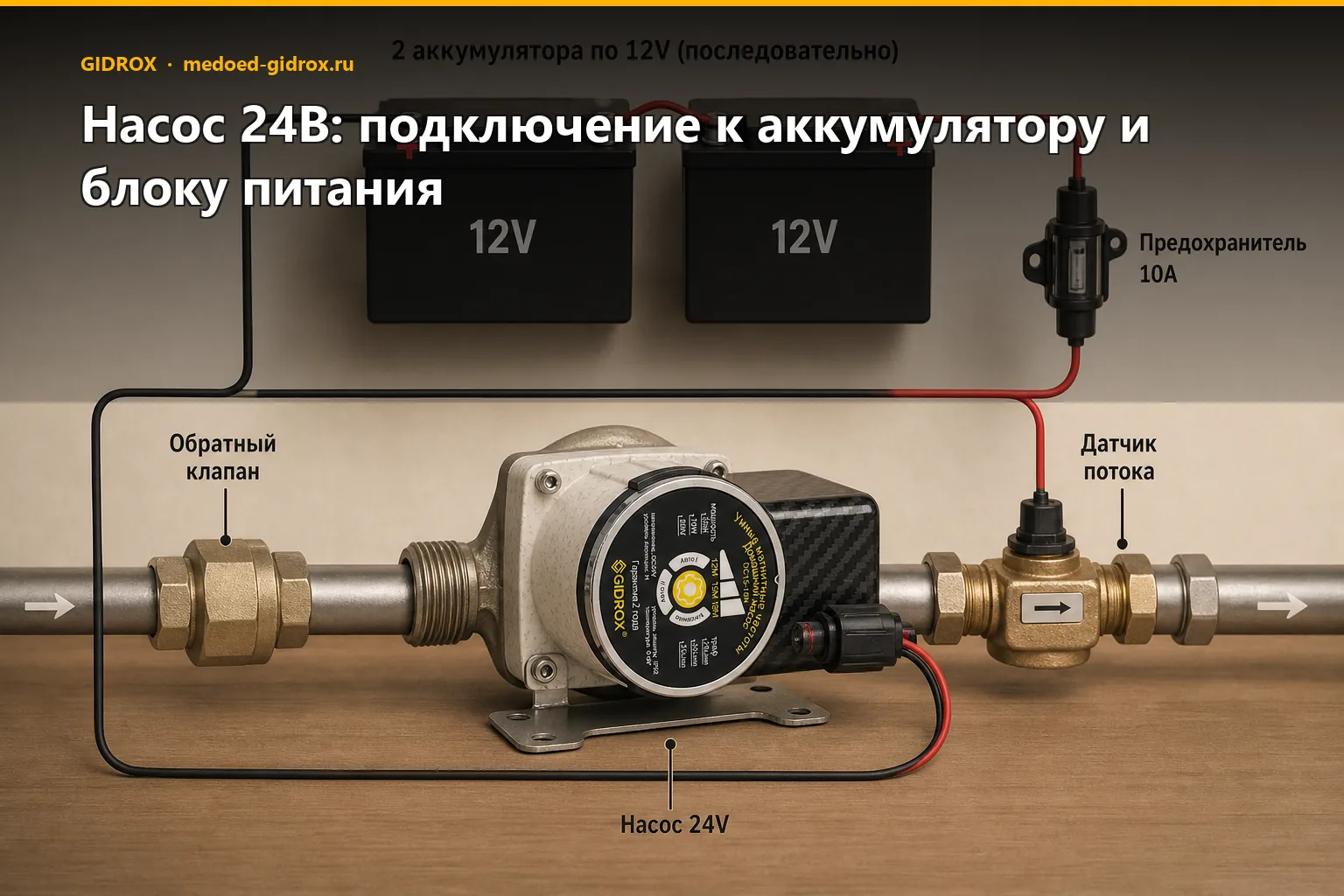

Как подключить насос 24В к аккумулятору или блоку питания: схемы и советы

Насос 24В запускается от любой розетки — но что делать, если розетки нет? Подключение к аккумулятору или внешнему блоку питания открывает возможности, которых нет у обычных 220В насосов.

Почему 24В — это не недостаток, а гибкость

Большинство людей при виде «24В» думают: «значит, нужно что-то специальное». На самом деле всё наоборот. Насос 24В можно запитать от:

• стандартного импульсного блока питания 24В (самый простой вариант)
• автомобильного или стационарного свинцово-кислотного аккумулятора 24В
• двух последовательно соединённых аккумуляторов по 12В
• солнечной панели с контроллером на 24В

Это означает: насос работает там, где нет сети 220В — на даче без электричества, в поле, в кузове машины, в походном водопроводе.

Технический факт: насосы DC15-15, DC15-18N, DC15-18BN потребляют 96 Вт, DC20-25N — 120 Вт. При питании от 24В это ток 4–5 А. Обычный автомобильный аккумулятор 60 А·ч обеспечит 12+ часов непрерывной работы без подзарядки.

Схема 1: Подключение к блоку питания от сети

Что нужно

• Импульсный блок питания 24В, ток не менее 6А (лучше 10А с запасом)
• Клеммная колодка или разъём для соединения
• Провод сечением не менее 1,5 мм² (лучше 2,5 мм²)

Порядок подключения

1. Подключите блок питания к розетке 110–240В — он сам подберёт напряжение.
2. На выходных клеммах блока «+24V» и «GND» подключите провода к насосу.
3. Соблюдайте полярность — перепутать «+» и «–» у большинства насосов означает выход платы управления из строя.
4. Проверьте напряжение мультиметром перед первым запуском: должно быть 23,5–25В.

Именно так работают комплектные блоки питания в насосах GIDROX — вы просто вставляете вилку в розетку, и насос готов к работе. Это же решение можно воспроизвести вручную с любым качественным блоком питания.

Схема 2: Подключение к аккумулятору

Для дачи без электричества или резервного питания — самый практичный вариант.

Выбор аккумулятора

Важно: стартерный автомобильный аккумулятор не предназначен для длительного разряда малым током — он деградирует быстро. Берите AGM или LiFePO4.

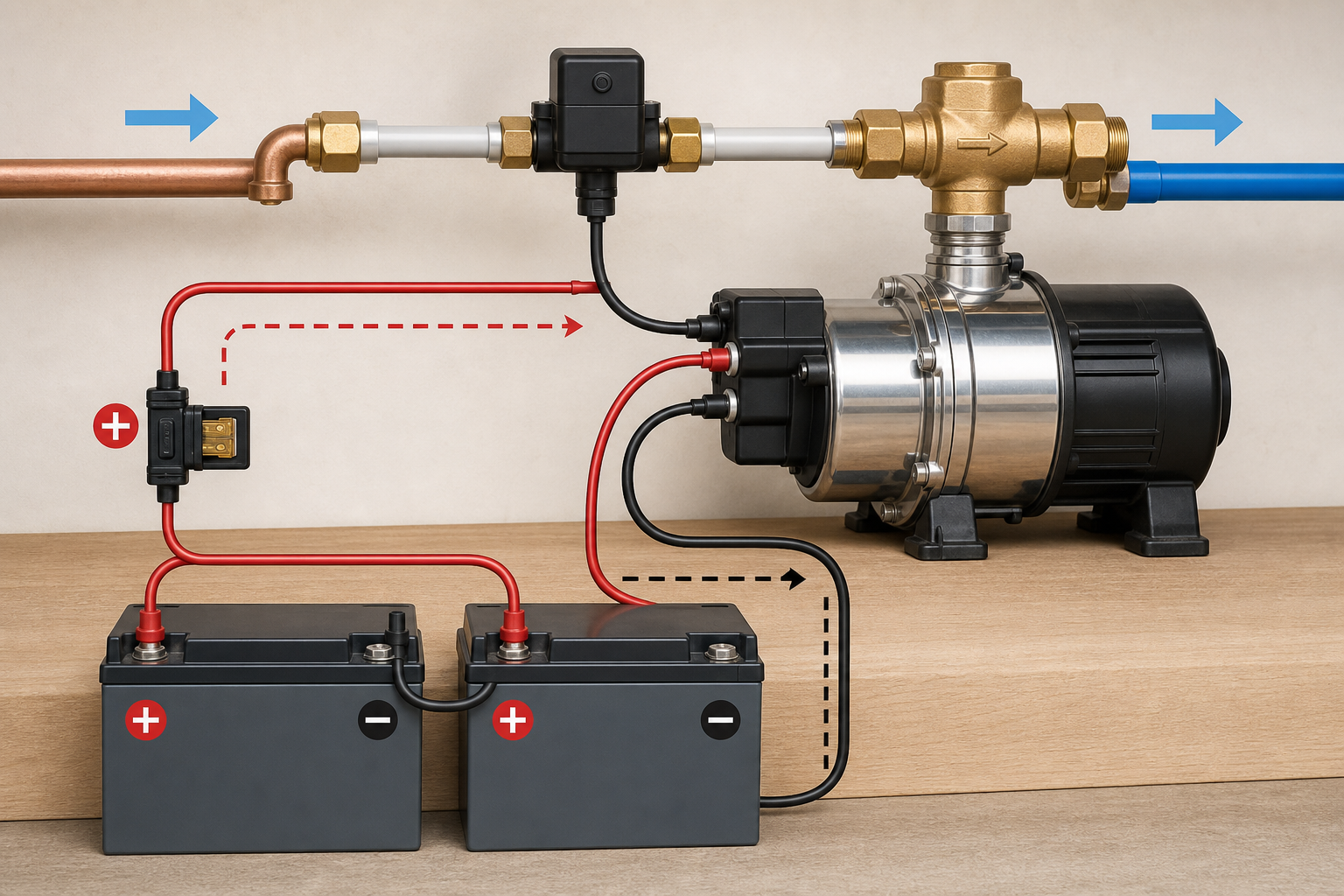

Подключение двух аккумуляторов по 12В

1. Возьмите два аккумулятора по 12В.
2. Соедините «минус» первого с «плюсом» второго — это последовательное соединение, даёт 24В.
3. «Плюс» первого аккумулятора — к «+» насоса, «минус» второго — к «–» насоса.
4. Добавьте предохранитель 10А в цепь «+» на расстоянии не более 20 см от аккумулятора.

⚠️ Типичная ошибка: соединять два аккумулятора параллельно. Параллельное соединение даёт те же 12В — насос не запустится или будет работать неправильно. Только последовательно!

Датчик потока: нужен ли он при автономном питании?

Модели с буквой N в названии оснащены датчиком потока — насос включается сам при открытии крана и выключается, когда кран закрыт. При работе от аккумулятора это критически важно: насос не будет сжигать заряд вхолостую.

Если у вашей модели нет датчика — добавьте реле давления или ручной выключатель в разрыв плюсового провода. Без этого насос будет работать постоянно и быстро разрядит аккумулятор.

Подробнее о том, как выбрать насос с нужными характеристиками, читайте в нашей статье «Насос повышения давления 24В: выбор, плюсы и установка».

Частые вопросы перед подключением

Можно ли использовать блок питания от ноутбука (19В)?

Нет. Насос 24В требует именно 24В — при 19В он либо не запустится, либо будет работать с сильно сниженными характеристиками и перегревом обмоток. Используйте только блок на 24В.

Какое сечение провода выбрать?

При токе 5А и длине кабеля до 3 м достаточно 1,5 мм². Если длина больше 5 м — берите 2,5 мм². Потери напряжения на тонком длинном проводе могут снизить обороты насоса и вызвать перегрев.

Нужно ли заземление?

Нет. Одно из главных преимуществ насосов 24В — работа в безопасном сверхнизком напряжении. Никакого заземления, никаких УЗО — это важно для дач и временных систем водоснабжения.

Что делать, если насос гудит, но не качает?

Первым делом проверьте напряжение под нагрузкой (мультиметром прямо во время работы насоса). Если оно падает ниже 22В — аккумулятор разряжен или провода слишком тонкие. Это самая частая причина.

Как долго насос проработает от аккумулятора 100 А·ч?

Насос DC20 (120 Вт = ~5А при 24В) проработает примерно 20 часов непрерывно. При режиме «открыл кран — закрыл» (датчик потока) реального расхода воды хватит на несколько дней дачного использования.

Подключение к солнечной панели

Схема: солнечная панель → контроллер заряда MPPT на 24В → аккумулятор 24В → насос. Панель мощностью 200 Вт полностью покрывает потребление насоса DC20 (120 Вт) и заряжает аккумулятор в солнечный день.

Это готовое решение для полива на участке без электричества. О выборе насоса специально для полива читайте в статье «Насос повышения давления для полива: выбор и подключение».

Итог: что проверить перед запуском

• ✅ Напряжение источника питания — 23,5–25В (замерить мультиметром)
• ✅ Полярность подключения — «+» к «+», «–» к «–»
• ✅ Сечение провода — 1,5 мм² минимум, 2,5 мм² при длине от 5 м
• ✅ Предохранитель 10А в цепи «+»
• ✅ Обратный клапан на входе (перед насосом) — помогает датчику протока корректно срабатывать и не даёт воде уходить обратно
• ✅ Датчик потока или ручной выключатель — для экономии заряда

Насос 24В — это не компромисс, а осознанный выбор для тех, кто хочет гибкость. Аккумулятор, солнечная панель, стандартная розетка — всё это один и тот же насос, работающий без переделок. Главное — правильная схема и провода нужного сечения.

Если выбираете между разными типами насосов для дома — загляните в сравнительный обзор «Насосы повышения давления воды: виды и как выбрать».
